МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 38 Конструкция и размеры Hard metal brazed tips, type 38. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для сверл глубокого сверления.

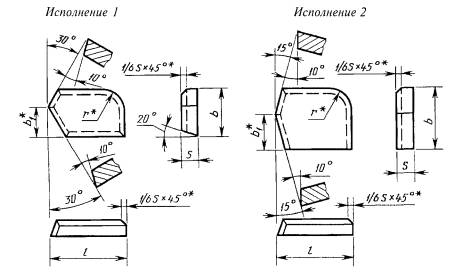

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
Исполнение |
l |
b |
b1 |
s |
r |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
38011 |
1 |
16 |
7,0 |
6,3 |
2,0 |
3 |
№ 10 |
№ 2, № 6, № 8, № 9, № 11 |
№ 4 |
|
38031 |
20 |
10,6 |
9,5 |
3,0 |
4 |
№ 10 |
№ 2, № 6, № 8, № 9, № 11 |
№ 4 |
|
|
38051 |
25 |
14,5 |
12,9 |
4,5 |
№ 10 |
№ 2, № 6, № 8, № 9, № 11 |
№ 4 |
||
|
38171 |
32 |
18,0 |
16,0 |
№ 10 |
№ 2, № 6, № 8, № 9, № 11 |
№ 4 |
|||
|
38092 |
2 |
25 |
22,0 |
14,0 |
4,5 |
8 |
№ 10 |
№ 2, № 6, № 8, № 11 |
№ 4, № 9 |
|
38192 |
32 |
28,0 |
17,0 |
5,0 |
№ 10 |
№ 4, № 6, № 8, № 11 |
№ 2, № 9 |
||
|
38212 |
36 |
33,0 |
20,0 |
6,0 |
10 |
№ 10 |
№ 4, № 6, № 8, № 11 |
№ 2, № 9 |
|
|
38152 |
40 |
40,0 |
23,0 |
№ 10 |
№ 4, № 6, № 8, № 11 |
№ 2, № 9 |
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 4 - Т5К10; № 6 - ТТ7К12; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||||
|
Т15К6 |
Т5К10 |
ТТ7К12 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
|
38011 |
2,06 |
2,34 |
2,42 |
2,73 |
2,70 |
2,72 |
|
38031 |
5,74 |
6,52 |
6,72 |
7,60 |
7,50 |
7,55 |
|
38051 |
14,60 |
16,60 |
17,10 |
19,40 |
19,10 |
19,23 |
|
38171 |
23,60 |
26,80 |
27,60 |
31,20 |
30,80 |
31,02 |
|
38092 |
24,90 |
28,20 |
29,10 |
32,90 |
32,80 |
33,02 |
|
38192 |
45,50 |
51,60 |
53,20 |
60,10 |
59,40 |
59,82 |
|
38212 |
72,20 |
81,90 |
84,50 |
95,50 |
94,30 |
94,96 |
|
38152 |
97,70 |
111,00 |
114,00 |
129,00 |
128,00 |
128,90 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2764
3. ВЗАМЕН ГОСТ 25415-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
5 |
|
|
3 |
5. ПЕРЕИЗДАНИЕ 2006 г.
|
|
