МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 32 Конструкция и размеры Hard metal brazed tips, type 32. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

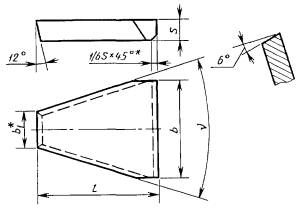

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
l |
b |
b1 |
s |
град. |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
32190 |
20 |
14 |
4,4 |
5,0 |
34 |
№ 2, № 4, № 5, № 10 |
№ 3, № 8, № 9, № 11 |
|
|
32210 |
25 |
18 |
6,0 |
№ 2, № 4, № 5, № 10 |
№ 3, № 8, № 9, № 11 |
|
||
|
32230 |
32 |
22 |
7,8 |
6,0 |
№ 2, № 4, № 10 |
№ 3, № 5, № 8, № 9, № 11 |
|
|
|
32250 |
36 |
28 |
10,3 |
№ 2, № 4, № 10 |
№ 3, № 5, № 8, № 9, № 11 |
|
||
|
32270 |
45 |
38 |
14,5 |
8,0 |
36 |
№ 2, № 4, № 10 |
№ 3, № 5, № 9, № 11 |
№ 8 |
|
32290 |
50 |
44 |
17,0 |
№ 2, № 4, № 10 |
№ 3, № 5, № 9, № 11 |
№ 8 |
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||
|
Т15К6 |
Т14К8 |
Т5К10 |
ТТ10К8-Б |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
|
32190 |
11,30 |
11,40 |
12,80 |
13,70 |
14,90 |
14,80 |
14,90 |
|
32210 |
18,40 |
18,50 |
20,90 |
22,40 |
24,30 |
24,00 |
24,17 |
|
32230 |
36,00 |
36,20 |
40,80 |
43,50 |
47,60 |
47,00 |
47,33 |
|
32250 |
50,10 |
50,40 |
57,00 |
61,00 |
66,30 |
65,50 |
65,96 |
|
32270 |
114,00 |
115,00 |
130,00 |
139,00 |
151,00 |
149,00 |
150,04 |
|
32290 |
147,00 |
148,00 |
167,00 |
179,00 |
195,00 |
192,00 |
193,34 |
