МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 20 Конструкция и размеры Hard metal brazed tips, type 20. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для торцевых фрез и цековок.

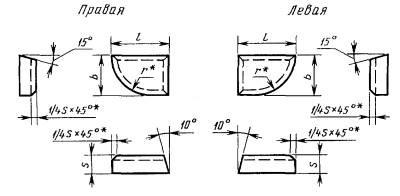

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
l |
b |
s |
r |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
|
правых |
левых |
|||||||
|
20010 |
- |
10 |
8 |
2,5 |
8,0 |
№ 2, № 3, № 4, № 9 |
№ 5, № 8, № 10, № 11, № 12 |
№ 13 |
|
20030 |
- |
12 |
10 |
10,0 |
№ 2, № 3, № 4, № 9 |
№ 5, № 8, № 10, № 11, № 12 |
№ 13 |
|
|
20050 |
- |
15 |
12 |
3,0 |
12,5 |
№ 2, № 3, № 4, № 5, № 9, № 10 |
№ 8, № 11, № 12 |
№ 13 |
|
20070 |
20080 |
20 |
16 |
3,5 |
16,0 |
№ 3, № 4, № 5, № 9, № 10 |
№ 2, № 8, № 11, № 12 |
№ 13 |
|
20090 |
20100 |
25 |
20 |
4,0 |
20,0 |
№ 3, № 4, № 5, № 9, № 10 |
№ 2, № 8, № 11, № 12 |
№ 13 |
|
20130 |
20140 |
32 |
5,0 |
№ 3, № 4, № 9, № 10 |
№5, № 11, № 12 |
№ 2, № 8, № 13 |
||
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ; № 12-ТТ20К9; № 13 - Т8К7.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||||||||
|
правых |
левых |
Т15К6 |
Т14К8 |
Т5К10 |
ТТ10К8-Б |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
ТТ20К9 |
Т8К7 |
|
20010 |
- |
1,87 |
1,88 |
2,12 |
2,20 |
2,47 |
2,44 |
2,46 |
2,08 |
2,17 |
|
20030 |
- |
2,78 |
2,80 |
3,15 |
3,27 |
3,67 |
3,63 |
3,66 |
3,09 |
3,22 |
|
20050 |
- |
4,66 |
4,66 |
5,22 |
5,59 |
6,06 |
5,98 |
6,02 |
5,12 |
5,34 |
|
20070 |
20080 |
9,75 |
9,81 |
11,10 |
11,50 |
12,90 |
12,70 |
12,79 |
10,90 |
11,40 |
|
20090 |
20100 |
17,60 |
17,70 |
20,00 |
20,70 |
23,20 |
23,00 |
23,16 |
19,60 |
20,50 |
|
20130 |
20140 |
29,30 |
29,50 |
33,30 |
34,50 |
38,80 |
38,30 |
38,57 |
32,60 |
34,10 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2762
3. ВЗАМЕН ГОСТ 25408-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
5 |
|
|
3 |
5. ПЕРЕИЗДАНИЕ 2006 г.
|
|
