МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 14 Конструкция и размеры Hard metal brazed tips, type 14. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для спиральных сверл и сверл с прямыми канавками.

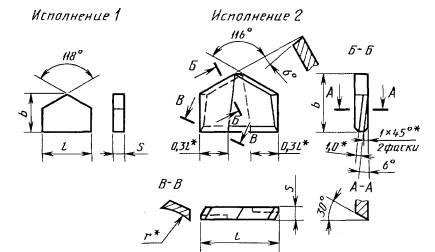

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Примечание. Закругление на передней грани плавно уменьшается от г у основания до нуля у вершины.
Таблица 1
Размеры в мм
|
Обозначение пластин |
Исполнение |
l |
b |
s |
r |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
14011 |
- |
5,5 |
5,6 |
0,9 |
- |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№ 6 |
|
14131 |
6,0 |
6,0 |
1,0 |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№ 6 |
||
|
14031 |
1,4 |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№6 |
||||
|
14051 |
1 |
6,5 |
6,0 |
1,4 |
- |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№ 6 |
|
14071 |
7,0 |
6,3 |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№ 6 |
|||
|
14091 |
7,5 |
1,6 |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№ 6 |
|||
|
14111 |
8,0 |
7,1 |
№ 4, № 10 |
№ 2, № 8, № 9, № 11 |
№ 6 |
|||
|
14151 |
8,5 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
||||
|
14251 |
9,0 |
8,0 |
1,7 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
||
|
14171 |
2,0 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
||||
|
14271 |
9,5 |
1,7 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
|||
|
14191 |
2,0 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
||||
|
14211 |
10,0 |
8,5 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
|||
|
14291 |
9,0 |
1,7 |
№ 10 |
№ 2, № 4, № 8, № 9, № 11 |
№ 6 |
|||
|
14312 |
2 |
10,8 |
3,5 |
№ 4, № 10 |
№ 6, № 8, № 9, № 11 |
№ 2 |
||
|
14332 |
11,8 |
10,0 |
2,0 |
№ 4, № 10 |
№ 6, № 8, № 9, № 11 |
№ 2 |
||
|
14352 |
13,0 |
11,0 |
2,5 |
№ 4, № 10 |
№ 6, № 8, № 9, № 11 |
№ 2 |
||
|
14372 |
14,0 |
12,0 |
№ 4, № 10 |
№ 6, № 8, № 9, № 11 |
№ 2 |
|||
|
14392 |
15,0 |
13,0 |
№ 4, № 10 |
№ 6, № 8, № 9, № 11 |
№ 2 |
|||
|
14412 |
16,0 |
14,0 |
3,0 |
№ 4, № 10 |
№ 6, № 9, № 11 |
№ 2, № 8 |
||
|
14432 |
17,0 |
15,0 |
5,0 |
№ 4, № 10 |
№ 6, № 9, № 11 |
№ 2, № 8 |
||
|
14452 |
18,0 |
16,0 |
№ 4, № 10 |
№ 6, № 9, № 11 |
№ 2, № 8 |
|||
|
14472 |
19,0 |
17,0 |
№ 4, № 10 |
№ 6, № 9, № 11 |
№ 2, № 8 |
|||
|
14492 |
2 |
20,0 |
18,0 |
3,5 |
5,0 |
№ 4, № 10 |
№ 6, № 8, № 9, № 11 |
№ 2 |
|
14512 |
21,0 |
№ 4, № 10 |
№ 6, № 9, № 11 |
№ 2, № 8 |
||||
|
14532 |
22,0 |
№ 4, № 9, № 10 |
№ 6, № 11 |
№ 2, № 8 |
||||
|
14552 |
23,0 |
4,0 |
№ 4, № 9, № 10 |
№ 6, № 11 |
№ 2, № 8 |
|||
|
14572 |
24,0 |
№ 4, № 9, № 10 |
№ 6, № 11 |
№ 2, № 8 |
||||
|
14592 |
25,0 |
20,0 |
4,5 |
8,0 |
№ 4, № 9, № 10 |
№ 6, № 11 |
№ 2, № 8 |
|
|
14612 |
26,0 |
№ 9, № 10 |
№ 4, № 6, № 11 |
№ 2, № 8 |
||||
|
14632 |
27,5 |
№ 9, № 10 |
№ 4, № 6, № 11 |
№ 2, № 8 |
||||
|
14652 |
28,5 |
№ 9, № 10 |
№ 4, № 6, № 11 |
№ 2, № 8 |
||||
|
14672 |
29,5 |
22,0 |
5,0 |
№ 9, № 10 |
№ 4, № 6, № 11 |
№ 2, № 8 |
||
|
14692 |
30,5 |
№ 9, № 10 |
№ 4, № 6, № 11 |
№ 2, № 8 |
||||
|
14712 |
31,5 |
№ 9, № 10 |
№ 4, № 6, № 11 |
№ 2, № 8 |
||||
|
14732 |
33,5 |
24,0 |
№ 10 |
№ 4, № 6, № 9, № 11 |
№ 2, № 8 |
|||
|
14752 |
36,5 |
№ 10 |
№ 4, № 6, № 9, № 11 |
№ 2, № 8 |
||||
|
14772 |
39,5 |
№ 10 |
№ 4, № 6, № 9, № 11 |
№ 2, № 8 |
||||
|
14792 |
42,0 |
26,0 |
6,0 |
10,0 |
№ 10 |
№ 4, № 6, № 9, № 11 |
№ 2, № 8 |
|
|
14812 |
44,0 |
№ 10 |
№ 4, № 6, № 11 |
№ 2, № 8, № 9 |
||||
|
14832 |
47,0 |
№ 10 |
№ 4, № 6, № 11 |
№ 2, № 8, № 9 |
||||
|
14852 |
50,0 |
28,0 |
№ 10 |
№ 4, № 6, № 11 |
№ 2, № 8, № 9 |
|||
|
14872 |
52,0 |
№ 10 |
№ 4, № 6, № 11 |
№ 2, № 8, № 9 |
Примечание. Пластины повышенной степени точности, предназначенные для пайки в пазах, изготовляются по специальному заказу.
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов; № 2 - Т15К6, № 4 - Т5К10, № 6 - ТТ7К12; № 8 - ВК6-М, ВК6-ОМ, № 9 - ВК6, № 10 - ВК8, № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||||
|
Т15К6 |
Т5К10 |
ТТ17К12 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
|
14011 |
0,26 |
0,29 |
0,30 |
0,34 |
0,34 |
0,34 |
|
14131 |
0,34 |
0,38 |
0,40 |
0,45 |
0,44 |
0,44 |
|
14031 |
0,49 |
0,55 |
0,56 |
0,63 |
0,62 |
0,62 |
|
14051 |
0,52 |
0,58 |
0,60 |
0,68 |
0,67 |
0,67 |
|
14071 |
0,65 |
0,64 |
0,76 |
0,85 |
0,84 |
0,85 |
|
14091 |
0,70 |
0,79 |
0,82 |
0,92 |
0,91 |
0,92 |
|
14111 |
0,86 |
0,96 |
0,99 |
1,12 |
1,10 |
1,11 |
|
14151 |
0,90 |
1,01 |
1,04 |
1,17 |
1,16 |
1,17 |
|
14251 |
1,14 |
1,29 |
1,33 |
1,51 |
1,49 |
1,50 |
|
14171 |
1,36 |
1,53 |
1,58 |
1,78 |
1,75 |
1,76 |
|
14271 |
1,18 |
1,34 |
1,39 |
1,57 |
1,55 |
1,56 |
|
14191 |
1,42 |
1,59 |
1,64 |
1,85 |
1,82 |
1,83 |
|
14211 |
1,60 |
1,78 |
1,84 |
2,07 |
2,04 |
2,05 |
|
14291 |
1,43 |
1,63 |
1,68 |
1,89 |
1,87 |
1,88 |
|
14312 |
1,12 |
1,28 |
1,32 |
1,49 |
1,47 |
1,48 |
|
14332 |
1,59 |
1,80 |
1,86 |
2,10 |
2,08 |
2,09 |
|
14352 |
2,27 |
2,57 |
2,66 |
3,00 |
2,96 |
2,98 |
|
14372 |
2,66 |
3,02 |
3,12 |
3,52 |
3,48 |
3,50 |
|
14392 |
3,08 |
3,49 |
3,61 |
4,07 |
4,02 |
4,05 |
|
14412 |
4,14 |
4,70 |
4,85 |
5,48 |
5,41 |
5,45 |
|
14432 |
5,04 |
5,72 |
5,90 |
6,67 |
6,59 |
6,64 |
|
14452 |
5,56 |
6,31 |
6,51 |
7,36 |
7,27 |
7,32 |
|
14472 |
6,19 |
7,03 |
7,25 |
8,19 |
8,09 |
8,15 |
|
14492 |
7,88 |
8,95 |
9,23 |
10,40 |
10,30 |
10,37 |
|
14512 |
8,22 |
9,33 |
9,63 |
10,90 |
10,80 |
10,87 |
|
14532 |
8,54 |
6,69 |
10,00 |
11,20 |
11,20 |
11,28 |
|
14552 |
9,93 |
11,30 |
11,60 |
13,10 |
13,00 |
13,09 |
|
14572 |
10,30 |
11,70 |
12,00 |
13,60 |
13,40 |
13,49 |
|
14592 |
14,20 |
16,10 |
16,60 |
18,80 |
18,60 |
18,73 |
|
14612 |
14,60 |
16,60 |
17,20 |
19,40 |
19,20 |
19,35 |
|
14632 |
15,30 |
17,30 |
17,90 |
20,20 |
19,90 |
20,04 |
|
14652 |
15,70 |
17,80 |
18,40 |
20,80 |
20,50 |
20,64 |
|
14672 |
19,70 |
22,40 |
23,10 |
26,10 |
25,80 |
25,98 |
|
14692 |
20,20 |
23,00 |
23,70 |
26,80 |
26,50 |
26,68 |
|
14712 |
20,80 |
23,50 |
24,30 |
27,50 |
27,10 |
27,29 |
|
14732 |
24,20 |
27,50 |
28,30 |
32,00 |
[_ 31'60 |
31,82 |
|
14752 |
25,50 |
29,00 |
29,90 |
33,80 |
33,40 |
33,63 |
|
14772 |
25,80 |
29,20 |
30,20 |
34,10 |
33,70 |
33,93 |
|
14792 |
37,90 |
43,00 |
44,40 |
50,00 |
49,50 |
49,85 |
|
14812 |
39,10 |
44,10 |
45,80 |
52,00 |
51,00 |
1 51,35 |
|
14832 |
40,70 |
46,20 |
47,70 |
54,00 |
53,00 |
53,40 |
|
14852 |
47,00 |
53,00 |
55,00 |
62,00 |
61,00 |
61,43 |
|
14872 |
69,00 |
78,00 |
80,00 |
91,00 |
90,00 |
90,60 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760
3. ВЗАМЕН ГОСТ 25399-82
4. Стандарт полностью соответствует СТ СЭВ 127-74
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
5 |
|
|
3 |
6. ПЕРЕИЗДАНИЕ 2006 г.
|
|
