МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 50 Конструкция и размеры Hard metal brazed tips, type 50. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для Т-образных фрез.

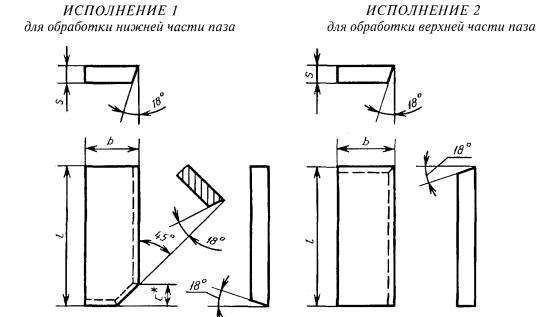

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл 1.
* Размер для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
l |
b |
s |
с |
Дополнительное применение |
Применение по специальному заказу |
|
|
Исполнение 1 |
Исполнение 2 |
||||||
|
50191 |
50202 |
7,0 |
5,0 |
2,0 |
- |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|
50211 |
50222 |
9,0 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|||
|
50231 |
50242 |
12,0 |
6,0 |
2,5 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|
|
50251 |
50262 |
15,0 |
7,0 |
3,0 |
2,5 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|
50271 |
50282 |
18,0 |
8,0 |
3,5 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|
|
50291 |
50302 |
24,0 |
9,0 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
||
|
50311 |
50322 |
28,0 |
10,0 |
4,0 |
4,0 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|
50331 |
50342 |
32,0 |
12,0 |
4,5 |
6,0 |
№ 2, № 4, № 8, № 10, № 11, № 12 |
№ 9, № 13 |
|
50351 |
50362 |
36,0 |
14,0 |
5,0 |
№ 2, № 4, № 8, № 10, № И, № 12 |
№ 9, № 13 |
|
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 4 - Т5К10; № 8 - ВК6-М; ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ; № 12 - ТТ20К9; № 13 - Т8К7.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||
|
Т15К6 |
Т5К10 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
ТТ20К9 |
Т8К7 |
|
|
50191 |
0,79 |
0,89 |
1,04 |
1,02 |
1,03 |
0,87 |
0,91 |
|
50211 |
1,02 |
1,15 |
1,33 |
1,31 |
1,32 |
1,12 |
1,17 |
|
50231 |
2,04 |
2,29 |
2,66 |
2,62 |
2,64 |
2,25 |
2,34 |
|
50251 |
3,47 |
3,90 |
4,52 |
4,46 |
4,49 |
3,82 |
3,99 |
|
50271 |
5,05 |
5,68 |
6,59 |
6,50 |
6,55 |
5,57 |
5,81 |
|
50291 |
7,71 |
8,66 |
10,00 |
9,92 |
9,99 |
8,49 |
8,87 |
|
50311 |
11,10 |
12,52 |
14,50 |
15,30 |
14,40 |
12,30 |
12,80 |
|
50331 |
17,00 |
19,10 |
22,20 |
21,90 |
22,05 |
17,80 |
19,60 |
|
50351 |
25,30 |
28,40 |
33,00 |
32,50 |
32,73 |
27,80 |
29,10 |
|
50202 |
0,79 |
0,89 |
1,04 |
1,02 |
1,03 |
0,87 |
0,91 |
|
50222 |
1,02 |
1,15 |
1,33 |
1,31 |
1,32 |
1,12 |
1,17 |
|
50242 |
2,04 |
2,29 |
2,66 |
2,62 |
2,64 |
2,25 |
2,34 |
|
50262 |
3,57 |
4,02 |
4,66 |
4,60 |
4,63 |
3,94 |
4,11 |
|
50282 |
5,18 |
5,82 |
6,75 |
6,66 |
6,70 |
5,70 |
5,95 |
|
50302 |
7,83 |
8,80 |
10,20 |
10,10 |
10,17 |
8,63 |
9,01 |
|
50322 |
11,60 |
13,02 |
15,10 |
14,90 |
15,00 |
12,80 |
13,30 |
|
50342 |
18,00 |
20,20 |
23,40 |
23,10 |
23,26 |
19,80 |
20,70 |
|
50362 |
26,30 |
29,50 |
34,30 |
33,80 |
34,04 |
29,00 |
30,20 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760
3. ВЗАМЕН ГОСТ 25394-82
4. Стандарт полностью соответствует СТ СЭВ 677-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
5 |
|
|
3 |
6. ПЕРЕИЗДАНИЕ 2006 г.
|
|
