МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ А |
ГОСТ |
|
Конструкция и размеры |
|
|
Hexagon slotted nuts with reduced width across flats, accuracy class A. Construction and dimensions |
Дата введения 01.01.74
Настоящий стандарт распространяется на прорезные с уменьшенным размером «под ключ» шестигранные гайки класса точности А с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. № 2).

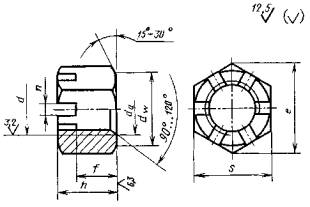

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Таблица 1
Размеры, мм
|
Номинальный диаметр резьбы d |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
(33) |
36 |
(39) |
42 |
48 |
|
|
Шаг резьбы |
крупный |
1,25 |
1.5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
3,5 |
4 |
4 |
4,5 |
5 |
|
мелкий |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
|
Размер «под ключ» S |
12 |
14 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
55 |
60 |
70 |
|
|
Высота h |
9,5 |
12 |
15 |
16 |
19 |
21 |
22 |
26 |
27 |
30 |
33 |
35 |
38 |
40 |
46 |
50 |
|
|
Диаметр описанной окружности e, не менее |
13,3 |
15,5 |
17,8 |
20,0 |
23,4 |
26,8 |
30,1 |
33,5 |
37,7 |
40,0 |
45,6 |
51,3 |
55,8 |
61,3 |
67,0 |
78,3 |
|
|
dw, не менее |
10,6 |
12,6 |
14,6 |
16,6 |
19,6 |
22,5 |
25,3 |
27,7 |
31,7 |
33,2 |
38,3 |
42,7 |
46,6 |
51,1 |
55,9 |
65,8 |
|
|
Число прорезей |
6 |
8 |
|||||||||||||||
|
Ширина прорези n |
2,5 |
2,8 |
3,5 |
4,5 |
5,5 |
7 |
9 |
||||||||||
|
Расстояние от опорной поверхности до основания прорези f |
6,5 |
8 |
10 |
11 |
13 |
15 |
16 |
18 |
19 |
22 |
24 |
26 |
29 |
31 |
34 |
38 |
|
|
Диаметр фаски da |
не менее |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
48 |
|
не более |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
35,6 |
38,9 |
42,2 |
45,4 |
51,8 |
|
|
Размер шплинта (рекомендуемый) по ГОСТ 397 |
2×20 |
2,5×25 |
3,2×25 |
4×32 |
4×36 |
5×40 |
5×45 |
6,3×50 |
6,3×56 |
6,3×63 |
6,3×71 |
8×71 |
8×80 |
||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Для изделий, спроектированных до 01.01.91, допускается применять гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5 без покрытия:
Гайка М12 - 6Н.5 ГОСТ 2528-73
То же, с мелким шагом резьбы с полем допуска 6Н, с покрытием 01 толщиной 9 мкм:
Гайка М12×1.25 - 6Н.5.019 ГОСТ 2528-73
(Измененная редакция, Изм. № 1, 2, 3, 4).
(Измененная редакция, Изм. № 3).
3. Допускается выполнение фаски со стороны прорези.
3а. Форма дна прорези может быть плоской, скругленной или с фаской.
(Введен дополнительно, Изм. № 2).
4. Технические требования - по ГОСТ 1759.0; класс прочности гаек: 4, 5, 6.
(Измененная редакция, Изм. № 4).
5. Теоретическая масса гаек указана в приложении 1.
Справочное
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг ≈ |
|
8 |
5,42 |
|
10 |
8,64 |
|
12 |
13,82 |
|
14 |
18,04 |
|
16 |
28,72 |
|
18 |
42,66 |
|
20 |
57,77 |
|
22 |
82,59 |
|
24 |
113,56 |
|
27 |
136,94 |
|
30 |
201,04 |
|
33 |
280,49 |
|
36 |
359,94 |
|
39 |
490,93 |
|
42 |
621,91 |
|
48 |
962,82 |
Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2, 4).
Справочное
мм
|
Номинальный диаметр резьбы d |
12 |
14 |
16 |
24 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е, не менее |
18,9 |
21,1 |
24,5 |
35,8 |
|
dw, не менее |
15,6 |
17,4 |
20,6 |
30,0 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 4).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.73 № 141
3. ВЗАМЕН ГОСТ 2528-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 397-79 |
|
|
ГОСТ 1759.0-87 |
|
|
ГОСТ 24705-2004 |
5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ 2006 г. с Изменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., декабре 1981 г., октябре 1984 г., марте 1989 г. (ИУС 10-79, 2-82, 1-85, 6-89)
|
|
