Изменение № 2 ГОСТ 24198-80 Кронштейны. Конструкция и основные размеры
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2977
Дата введения 01.07.91
Наименование стандарта. Исключить слова: «и основные размеры».
Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».
Пункт 2 изложить в новой редакции: «2. Кронштейны должны быть изготовлены двух типов:
1 - для крепления стеклянных трубопроводов;
2 - для крепления стеклянных трубопроводов в теплицах и холодильниках.
Кронштейны типа 1 должны изготовляться 4-х исполнений;
кронштейны типа 2 - 2-х исполнений:
1 - кронштейн ОВН - для крепления стеклянных трубопроводов кровельного обогрева в теплицах;
2 - кронштейны ТХН - для крепления потолочных и пристенных батарей из стеклянных труб холодильников».
Пункт 3 после слава «кронштейнов» дополнить словами: «Типа 1».
Чертеж 1 дополнить заголовком: «Тип 1»; дополнить чертежом: «Тип 2» (см. с. 64).
Таблица 1. Графа l1. Заметить значение: 610 на 600; пример условного обозначения перед словом «исполнения» дополнить словами: «Тип 1»; заменить обозначения: 1-450 на 1-1-450, 1-450-С на 1-1-450-С; 2-450 на 1-2-450; 2-450-С на 1-2-450-С; 3-450 па 1-3-450; 3-450-С на 1-3-450-С; 4-450 на 1-4-450; 4-450-С на 1-4-450-С.
Стандарт дополнить пунктом - 5а: «5а. Конструкция и основные размеры кронштейнов типа 2 должны соответствовать указанным на черт. 4 и в табл. 3.
Тип 2

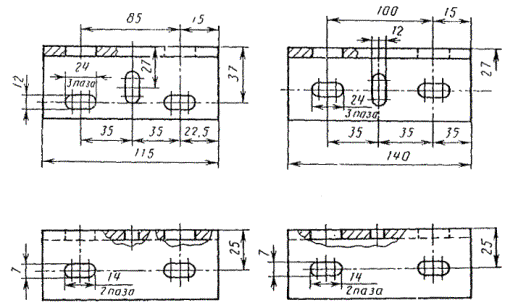

Исполнение 1

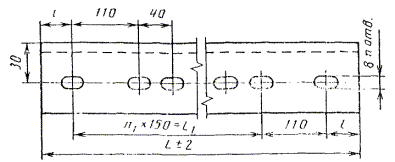

Исполнение 2
Таблица 3
Размеры и мм
|
Исполнение |
Для трубы Dу |
L |
L1 |
l |
l1 |
l2 |
п |
n1 |
Масса, кг, не более |
|
1 |
40 |
115 |
- |
35 |
22,5 |
85 |
- |
- |
0,46 |
|
50 |
140 |
- |
35,0 |
110 |
- |
- |
0,57 |
||
|
2 |
- |
500 |
300 |
45 |
- |
- |
6 |
2 |
1,87 |
|
- |
800 |
600 |
- |
- |
10 |
4 |
3,00 |
||
|
- |
950 |
300 |
- |
- |
6 |
2 |
3,55 |
||
|
- |
1500 |
300 |
- |
- |
5,60 |
||||
|
- |
1800 |
1650 |
20 |
- |
- |
24 |
11 |
6,76 |
|
|
- |
1850 |
1650 |
45 |
- |
- |
6,94 |
|||
|
- |
2300 |
2100 |
- |
- |
30 |
14 |
8,60 |
||
|
- |
2750 |
2550 |
- |
- |
36 |
17 |
10,00 |
||
|
- |
2900 |
2700 |
- |
- |
38 |
18 |
10,70 |
||
|
- |
3200 |
3000 |
- |
- |
42 |
20 |
12,00 |
||
|
- |
3500 |
3300 |
- |
- |
46 |
22 |
13,00 |
||
|
- |
3800 |
3600 |
- |
- |
50 |
24 |
14,00 |
||
|
- |
4100 |
3900 |
- |
- |
54 |
26 |
15,20 |
Пример условного обозначения кронштейна исполнения 1, длиной L = 115 мм:
Кронштейн 1-115 ГОСТ 24198-80
То же, исполнения 2 длиной L = 500 мм:
Кронштейн 2-500 ГОСТ 24198-80
Пункт 6. Заменить ссылку: ГОСТ 380-71 на ГОСТ 380-88.
Стандарт дополнить пунктом - 8: «8. Коды ОКП приведены в приложении».
Приложение. Графа «Условное обозначение кронштейна». Перед обозначением кронштейна проставить обозначение: «1-»; таблицу дополнить обозначениями для типа 2 и кодами ОКП:
|
Условное обозначение кронштейна |
Код ОКП и контрольное число |
Условное обозначение кронштейна |
Код ОКП и контрольное число |
|
1-115 |
48 3475 0049 05 |
2-2300 |
48 3475 6007 02 |
|
1-140 |
48 3475 0051 00 |
2-2750 |
48 3475 6008 01 |
|
2-500 |
48 3475 6001 08 |
2-2900 |
48 3475 6009 00 |
|
2-800 |
48 3475 6002 07 |
2-3200 |
48 3175 6001 06 |
|
2-950 |
48 3475 6003 06 |
2-3500 |
48 3475 6012 05 |
|
2-1500 |
48 3475 6004 05 |
2-3800 |
48 3475 6013 04 |
|
2-1800 |
48 3475 6005 04 |
2-4100 |
48 3475 6014 03 |
|
2-1850 |
48 3475 6006 03 |
|
|
(ИУС № 2 1991 г.)
|
|
