ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ХОМУТЫ ОХВАТЫВАЮЩИЕ
Конструкция
ГОСТ 24194-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
(Измененная редакция, Изм. № 2).
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Конструкция Embraced ferrules. |
ГОСТ |
(Измененная редакция, Изм. № 2).
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на охватывающие хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).
1а. Охватывающие хомуты должны изготовляться 2-х исполнений:
1 - из фенопласта;
2 - из стеклопластика или фенопласта.
(Введен дополнительно, Изм. № 2).
2. Конструкция и основные размеры охватывающих хомутов должны соответствовать указанным на чертеже и в таблице.

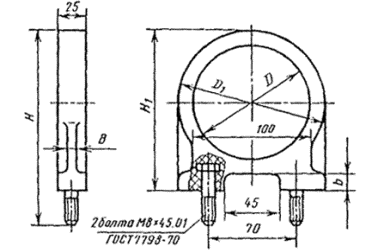

Исполнение 1
Для труб Dn = 45 и 67 мм
Для труб Dn = 93 и 122 мм

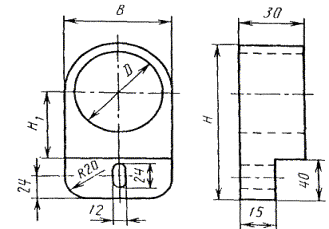

Исполнение 2
Для труб DH = 45 и 67 мм
(Введено дополнительно, Изм. № 2).
Размеры в мм
|
Условный проход DУ |
Наружный диаметр трубы DH |
D |
D1 |
H |
H1 |
В |
b |
Масса, кг, не более |
|
|
1 |
40 |
45 |
47 |
58 |
105 |
75 |
- |
7 |
0,10 |
|
50 |
67 |
69 |
82 |
130 |
100 |
- |
8 |
0,12 |
|
|
80 |
93 |
95 |
108 |
157 |
127 |
- |
9 |
0,20 |
|
|
100 |
122 |
124 |
138 |
188 |
158 |
- |
10 |
0,27 |
|
|
2 |
40 |
45 |
47 |
- |
108 |
39 |
58 |
- |
0,12 |
|
50 |
67 |
69 |
- |
131 |
50 |
82 |
- |
0,20 |
(Измененная редакция, Изм. № 2).
Пример условного обозначения охватывающего хомута Исполнение 1 для трубы наружным диаметром DH = 45 мм:
Хомут 1-45 ГОСТ 24194-80
(Измененная редакция, Изм. № 2).
3. Материал хомутов - фенопласт марки У2-301-07 по ГОСТ 5689-79, прессматериал ГСП-400 по нормативно-технической документации.
(Измененная редакция, Изм. № 2).
4. Технические требования - по ГОСТ 24201-80.
5. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Код ОКП и контрольное число |
|
|
1 - 45 |
48 3474 0501 00 |
|
1 - 67 |
48 3474 0502 09 |
|
1 - 93 |
48 3474 0503 09 |
|
1 - 122 |
48 3474 0504 08 |
|
2 - 45 |
48 3473 0507 05 |
|
2 - 67 |
48 3474 0509 03 |
(Измененная редакция, Изм. № 1, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15925-74.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
|
ГОСТ 5689-79 |
|
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 156
|
|
