ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
МУФТЫ
КОНСТРУКЦИЯ
ГОСТ 24187-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Конструкция Muffes. Design |
ГОСТ |
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на муфты на три натяжных кольца, применяемые для соединения труб с гладкими концами.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).
1а. Муфты должны быть изготовлены двух исполнений:
1 - из пресс - материала ГСП-400;
2 - из фенопласта У2-301-07 (стяжное кольцо и полумуфта), и пресс-материала ГСП-400 (фланец).
(Введен дополнительно, Изм. № 2).
2. Конструкция и основные размеры муфты должны соответствовать указанным на черт. 1 и в табл. 1.
* Размеры для справок.
1 - стяжное кольцо; 2 - фланец; 3 - полумуфта
Таблица 1
Размеры в мм
|
Наружный диаметр трубы, Dн |
D |
D1 |
Bmax |
Масса, кг, не более для исполнения |
||
|
1 |
2 |
|||||
|
50 |
67 |
68 |
134 |
100 |
0,90 |
0,75 |
|
80 |
93 |
93,5 |
162 |
1,25 |
- |
|
|
100 |
122 |
123 |
194 |
1,75 |
- |
|
Пример условного обозначения муфты исполнения 1 для трубы наружным диаметром Dн = 67 мм:
Муфта 1-67 ГОСТ 24187-80
(Новая редакция, Изм. № 2).

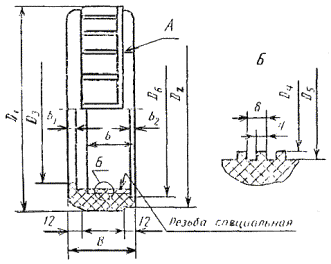

3. Конструкция и основные размеры стяжного кольца должны соответствовать указанным на черт. 2 и в табл. 2
Примечание. Буртик «А» может быть изготовлен как справа, так и слева от рифлений.
(Новая редакция, Изм. № 2).
Размеры в мм
|
Наружный диаметр трубы Dн |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
В |
b |
b1 |
b2 |
Масса, кг, не более для исполнения |
||
|
1 |
2 |
||||||||||||
|
50 |
67 |
134 |
128 |
98,5 |
105 |
110 |
111 |
52 |
36 |
8 |
2 |
0,36 |
- |
|
104 |
109 |
- |
0,28 |
||||||||||
|
80 |
93 |
162 |
156 |
126 |
133 |
138 |
138,5 |
54 |
10 |
0,45 |
- |
||
|
100 |
122 |
194 |
188 |
158 |
165 |
170 |
170,5 |
58 |
40 |
2,5 |
0,67 |
- |
|
Пример условного обозначения стяжного кольца исполнения 1 для муфты 67:
Кольцо стяжное 1-67 ГОСТ 24187-80
(Новая редакция, Изм. № 2).
4. Конструкция и основные размеры фланца должны соответствовать указанным на черт. 3 и в табл. 3.
Таблица 3
Размеры в мм
|
Наружный диаметр трубы DH |
D |
D1 |
D2 |
D3 |
B |
b |
b1 |
b2 |
Масса, кг, не более |
|
|
50 |
67 |
104 |
98 |
68 |
88 |
43 |
34 |
17 |
9,5 |
0,21 |
|
80 |
93 |
133 |
126 |
93,5 |
114 |
44 |
13 |
10 |
0,35 |
|
|
100 |
122 |
165 |
158 |
123 |
145 |
45 |
35 |
6 |
11 |
0,48 |
Пример условного обозначения фланца для муфты 67.
Фланец 67 ГОСТ 24187-80
(Новая редакция, Изм. № 2).

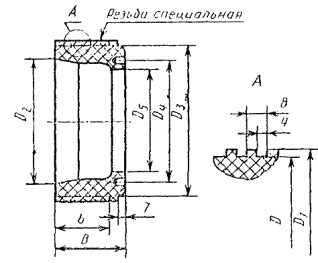

5. Конструкция и основные размеры полумуфты, должны соответствовать указанным на черт. 4 и в табл. 4.
Размеры в мм
|
Наружный диаметр трубы DH |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
B |
b |
Масса, кг, не более для исполнения |
||
|
1 |
2 |
||||||||||
|
50 |
67 |
104,6 |
109,6 |
88 |
105 |
90 |
68 |
43 |
33 |
0,33 |
- |
|
104,0 |
109,0 |
- |
0,26 |
||||||||
|
80 |
93 |
133 |
138 |
114 |
131 |
116 |
93,5 |
0,45 |
- |
||
|
100 |
122 |
165 |
170 |
145 |
164 |
148 |
123 |
45 |
35 |
0,60 |
- |
Пример условного обозначения полумуфты исполнения 1 для муфты 67:
Полумуфта 1-67 ГОСТ 24187-80
(Новая редакция, Изм. № 2).
6. Материал муфт - фенопласт марки У2-301-07 по ГОСТ 5689-79 и пресс-материал в соответствии с рабочими чертежами.
(Измененная редакция, Изм. № 2).
7. Технические требования - по ГОСТ 24201-80.
8. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Код ОКИ и контрольное число |
|
|
1-67 |
48 3472 0001 03 |
|
2-67 |
48 3472 0101 00 |
|
1-93 |
48 3472 0102 08 |
|
1-122 |
48 3472 0103 09 |
(Введено дополнительно, Изм. № 1).
(Новая редакция, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н, Куликов; Р.Н. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306.
3. ВЗАМЕН ГОСТ 15913-74
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.
|
Номер пункта |
|
|
ГОСТ 5589-79 |
|
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
|
|
