ГОСТ 21210-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОЛОВКИ
БУРИЛЬНЫЕ
ДЛЯ КЕРНОПРИЕМНЫХ УСТРОЙСТВ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГОЛОВКИ БУРИЛЬНЫЕ ДЛЯ КЕРНОПРИЕМНЫХ УСТРОЙСТВ Типы и основные размеры Core bits for core barrels. Types and main dimensions |
ГОСТ |
Дата введения 01.07.76
1. Настоящий стандарт распространяется на шарошечные и лопастные бурильные головки для бурения скважин с отбором керна керноприемными устройствами с несъемным керноприемником и со съемным керноприемником.
(Измененная редакция, Изм. № 1).
2. Типы головок должны соответствовать указанным в табл. 1.
Таблица 1
|
Область применения |
Исполнение рабочей части головок |
|
|
М |
Бурение мягких пород |
Лопасти со вставными твердосплавными зубьями, с наплавкой твердого сплава или без наплавки |
|
МСЗ |
Бурение мягких пород с пропластками средней твердости |
Шарошки со вставными твердосплавными зубьями |
|
СЗ |
Бурение пород средней твердости |
|
|
СТ |
Бурение пород средней твердости с пропластками твердых |
Шарошки со вставными твердосплавными зубьями или с фрезерованными зубьями с наплавкой или без наплавки их твердым сплавом |
|
ТЗ |
Бурение твердых пород |
Шарошки со вставными твердосплавными зубьями |
|
ТКЗ |
Бурение твердых абразивных пород с пропластками крепких |

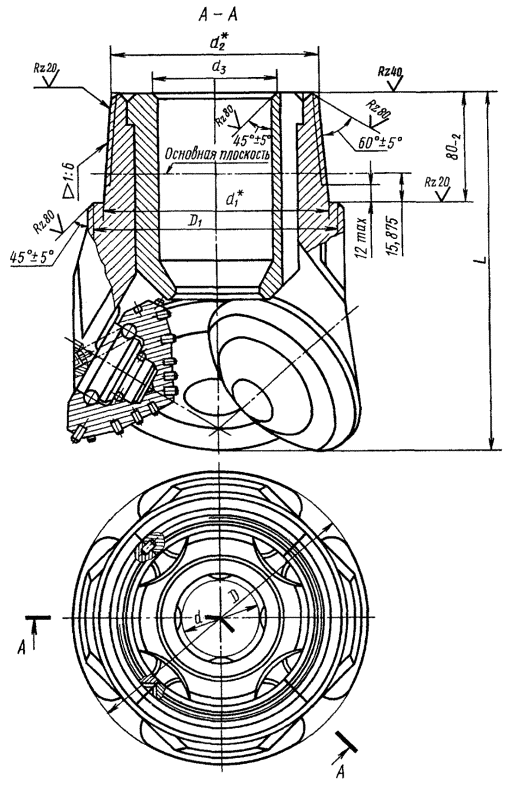

3. Основные размеры бурильных головок для керноприемных устройств с несъемным керноприемником должны соответствовать указанным на черт. 1 и в табл. 2.
Для D ³ 139,7 мм Для D £ 132 мм
* Размеры для справок.
Примечание. Чертеж не определяет конструкцию головки.
Таблица 2
мм
|
d |
L, не более |
Обозначение резьбы |
Профиль резьбы |
Конусность |
D1 |
Средний диаметр резьбы в основной плоскости |
d1 |
d2 |
d3 (пред. откл. ±0,5) |
d4 (пред. откл. ±0,5) |
d5 (пред. откл. -0,5) |
l |
l1 (пред. откл. ±2) |
||||
|
номин. |
пред. откл. |
номин. |
пред. откл. |
номин. |
пред. откл. |
||||||||||||
|
76,0 |
+0,60 |
36 |
-0,60 |
110 |
66 |
- |
- |
73 |
-0,40 |
- |
66,000 |
- |
- |
51 |
64,0 |
- |
- |
|
93,0 |
+0,80 |
40 |
-0,80 |
120 |
81 |
89 |
-0,46 |
81,000 |
63 |
79,0 |
|||||||
|
112,0 |
44 |
140 |
101,5 |
108 |
101,500 |
75 |
99,5 |
||||||||||
|
132,0 |
60 |
150 |
118 |
127 |
-0,53 |
118,000 |
89 |
116,0 |
|||||||||
|
139,7 |
52 |
260 |
3-110 |
I |
1:8 |
125 |
+0,50 |
105,423 |
110,872 |
104,846 |
112,5 |
- |
- |
16,000 |
18 |
||
|
67 |
280 |
3-133 |
II |
1:6 |
146 |
128,059 |
134,261 |
128,071 |
134,9 |
15,875 |
16 |
||||||
|
142,9 |
52 |
260 |
3-110 |
I |
1:8 |
125 |
105,423 |
110,872 |
104,846 |
112,5 |
16,000 |
18 |
|||||
|
149,2 |
|||||||||||||||||
|
158,7 |
67 |
280 |
3-133 |
II |
1:6 |
146 |
128,059 |
134,261 |
128,071 |
134,9 |
15,875 |
16 |
|||||
|
165,1 |
|||||||||||||||||
|
171,4 |
|||||||||||||||||
|
187,3 |
80 |
300 |
3-150 |
I |
1:8 |
167 |
145,423 |
150,872 |
144,846 |
152,5 |
16,000 |
18 |
|||||
|
100 |
3-161 |
II |
1:6 |
175 |
155,981 |
163,800 |
155,334 |
- |
15,875 |
16 |
|||||||
|
190,5 |
80 |
3-150 |
I |
1:8 |
167 |
145,423 |
150,872 |
144,846 |
152,5 |
16,000 |
18 |
||||||
|
100 |
3-161 |
II |
1:6 |
175 |
155,981 |
163,800 |
155,334 |
- |
15,875 |
16 |
|||||||
|
196,9 |
80 |
3-150 |
I |
1:8 |
167 |
145,423 |
150,872 |
144,846 |
152,5 |
16,000 |
18 |
||||||
|
100 |
3-161 |
II |
1:6 |
175 |
155,981 |
163,800 |
155,334 |
- |
15,875 |
16 |
|||||||
|
212,7 |
80 |
320 |
3-150 |
I |
1:8 |
167 |
145,423 |
150,872 |
144,846 |
152,5 |
16,000 |
18 |
|||||
|
100 |
3-161 |
II |
1:6 |
175 |
155,981 |
163,800 |
155,334 |
- |
15,875 |
16 |
|||||||
|
215,9 |
80 |
3-150 |
I |
1:8 |
167 |
145,423 |
150,872 |
144,846 |
152,5 |
16,000 |
18 |
||||||
|
100 |
3-161 |
II |
1:6 |
175 |
155,981 |
163,800 |
155,334 |
- |
15,875 |
16 |
|||||||
|
222,3 |
80 |
3-150 |
I |
1:8 |
167 |
115,423 |
150,872 |
144,846 |
152,5 |
16,000 |
18 |
||||||
|
100 |
3-161 |
II |
1:6 |
175 |
155,981 |
163,800 |
155,334 |
- |
15,875 |
16 |
|||||||
|
244,5 |
100 |
360 |
3-189 |
II |
1:6 |
209 |
±0,50 |
183,488 |
190,351 |
182,841 |
192,0 |
- |
- |
15,875 |
16 |
||
|
269,9 |
380 |
||||||||||||||||
|
295,3 |
400 |
||||||||||||||||
|
311,1 |
+1,25 |
-1,25 |
420 |
||||||||||||||
|
320,0 |
|||||||||||||||||
|
349,2 |
440 |
||||||||||||||||
Примечание. По согласованию с потребителем до 01.01.92 допускалось
изготовлять головки с наружным диаметром D = 139,7 - 215,9 мм с пред. откл.
мм, внутренним
диаметром d = 52 - 100 мм с пред.
откл. - 1,3 мм.
Пример условного обозначения бурильной головки для керноприемных устройств без съемного керноприемника (К) с наружным диаметром D = 139,7 мм, внутренним диаметром d = 52 мм для бурения мягких пород:
К139,7/52 М ГОСТ 21210-75
(Измененная редакция, Изм. № 1, 2).

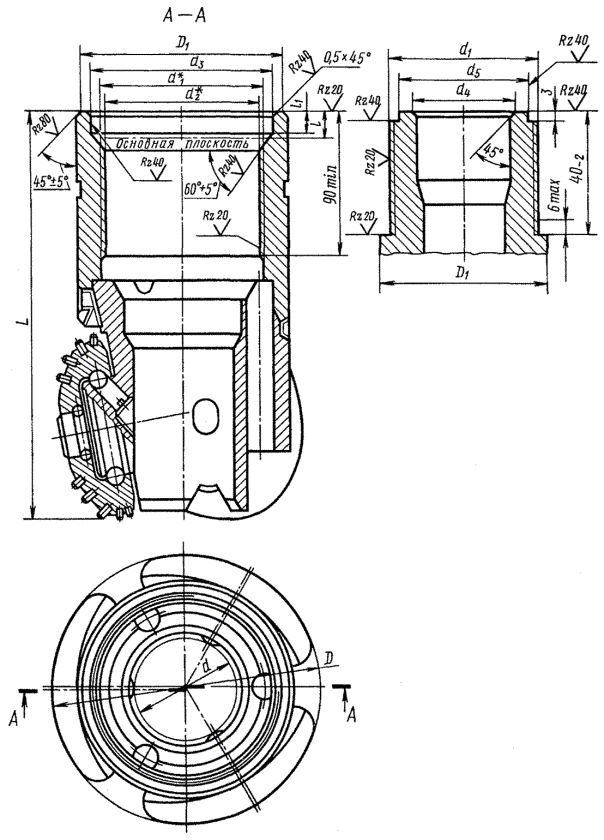

4. Основные размеры бурильных головок для керноприемных устройств со съемным керноприемником должны соответствовать указанным на черт. 2 и в табл. 3.
* Размеры для справок.
Примечание. Чертеж не определяет конструкцию головки.
Таблица 3
Размеры в мм
|
D (пред. откл. +0,8) |
d (пред. откл. -0,8) |
D1 (пред. откл. +0,5) |
L, не более |
Обозначение резьбы |
Профиль резьбы |
Средний диаметр резьбы в основной плоскости |
d1 |
d2 |
d3 (пред. откл. ±0,5) |
|
187,3 |
40 |
162 |
300 |
3-147 |
II |
142,011 |
147,949 |
134,616 |
66 |
|
190,5 |
|||||||||
|
212,7 |
60 |
183 |
320 |
3-161 |
155,981 |
161,920 |
148,587 |
89 |
|
|
215,9 |
|||||||||
|
244,5 |
193 |
360 |
3-171 |
165,598 |
171,536 |
158,203 |
|||
|
269,9 |
380 |
||||||||
|
295,3 |
400 |
Примечание. По нормативно-технической документации, утвержденной в установленном порядке, до 01.01.80 допускалось изготовлять головки диаметрами D = 190; 214; 243; 269; 295 мм.
Пример условного обозначения бурильной головки для керноприемных устройств со съемным керноприемником (КС) с наружным диаметром D = 187,3 мм, внутренним диаметром d = 40 мм для бурения пород средней твердости:
КС 187,3/40 СЗ ГОСТ 21210- 75
(Измененная редакция, Изм. № 1).

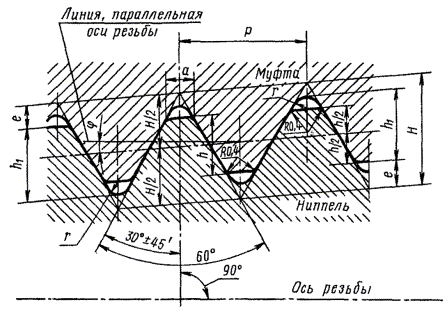

5. Размеры профиля правой конической резьбы должны соответствовать указанным на черт. 3 и в табл. 4.
Таблица 4
Размеры в мм
|
Шаг резьбы Р |
Н |
h |
h/2 (пред. откл. -0,2) |
h1 |
е |
r |
j |
а |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
|
I |
6,00 |
±0,08 на длине 25,4 мм; |
5,189 |
2,577 |
1,288 |
3,012 |
+0,10 |
1,307 |
0,871 |
3°34¢36" |
1,510 |
|
II |
6,35 |
±0,16 на всей длине |
5,487 |
3,293 |
1,646 |
3,755 |
+0,15 |
1,097 |
0,635 |
4°45¢48" |
1,267 |
Примечания:
1. Шаг резьбы измеряется параллельно оси резьбы головки.
2. Размеры а и r даны для проектирования резьбообразующего инструмента.

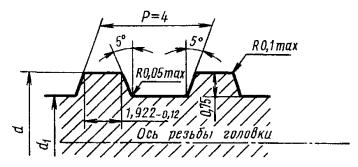

6. Размеры профиля правой цилиндрической резьбы должны соответствовать указанным на черт. 4 и в табл. 5.
Таблица 5
Размеры в мм
|
d1 |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
66,0 |
-0,12 |
64,5 |
-0,12 |
|
81,0 |
-0,14 |
79,5 |
-0,14 |
|
101,5 |
100,0 |
||
|
118,0 |
116,5 |
||
7. Точность изготовления шарошечных бурильных головок должна соответствовать значениям, указанным в табл. 6.
Таблица 6
|
Норма точности для диаметров головок, мм, не более |
|||||
|
76,0 - 171,4 |
187,3 - 244,5 |
269,9 - 311,1 |
320,0 - 349,2 |
||
|
Разновысотность шарошек относительно упорного уступа |
0,8 |
0,9 |
1,0 |
1,3 |
|
|
Радиальное биение шарошек относительно оси |
резьбы |
0,5 |
0,8 |
1,0 |
1,2 |
|
цапфы |
0,4 |
||||
Примечание. По согласованию с потребителем до 01.01.92 допускалось изготовлять головки наружным диаметром D = 187,3 - 215,9 мм с разновысотностью шарошек относительно упорного уступа - не более 1,4 мм и радиальным биением шарошек относительно оси резьбы - не более 1,2 мм.
(Измененная редакция, Изм. № 2).
8. Точность изготовления лопастных бурильных головок должна соответствовать значениям, указанным в табл. 7.
Таблица 7
|
Норма точности для диаметров головок, мм, не более |
|||
|
139,7 - 171,4 |
187,3 - 244,5 |
269,9 - 349,2 |
|
|
Разновысотность режущих кромок вставных зубьев, установленных на одной ступени, относительно упорного уступа |
0,4 |
0,5 |
0,6 |
|
Радиальное биение поверхностей, образующих наружный и внутренний диаметры головки относительно оси резьбы |
0,3 |
0,3 |
0,4 |
9. Разностенность ниппеля у торца конуса конической резьбы не должна превышать 1 мм.
10. Неперпендикулярность упорных уступов резьбовых соединений относительно оси резьбы не должна быть более 0,1 мм.
11. Неплоскостность по ширине упорного уступа не должна превышать 0,08 мм.
12. Предельное отклонение конусности резьбы по наружному и среднему диаметрам ниппеля, а также по внутреннему и по среднему диаметрам муфты не должно превышать 0,25 мм на длине конуса.
13. Заходная нитка присоединительной конической резьбы должна быть притуплена в виде скоса под уuлом 60° ± 5°.
Допускается вместо скоса заходной нитки притупление ее до полного профиля.
14. Натяг конической резьбы должен быть:
16,375
мм - для резьб З-147, З-161 и З-171;
1,6-0,25 мм - для резьбы З-110;
2,6-0,25 мм - для резьбы З-150;
+0,35
0,00
мм - для резьб З-133 и З-189.
15. Поверхности упорных уступов резьбовых соединений должны быть гладкими, без заусенцев, забоин и других дефектов, нарушающих плотность соединения. На упорных уступах не допускается наносить знаки маркировки.
16. Присоединительная резьба должна быть гладкой, без забоин, выкрошенных витков, заусенцев и других дефектов, нарушающих ее непрерывность и прочность.
17. В сварных швах на поверхности резьбы не допускаются единичные поверхностные поры глубиной более 0,3 мм или шлаковые включения диаметром свыше 1 мм в количестве более трех на длине каждого шва.
