ГОСТ 20865-81* «Стойки установочные крепежные шестигранные с резьбовыми отверстиями. Конструкция и размеры»

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 20865-81

Adjusting fixturing hexahedral supports with threaded holes. Design and dimensions

Взамен

ГОСТ 20865-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

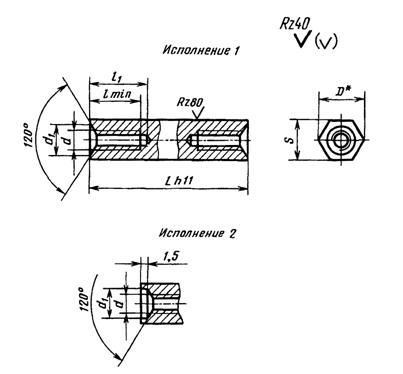

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1, 2.

* Размер для справок.

Таблица 1

мм

Номинальный диаметр резьбы, d		2	2,5	3	4	5	6	8	10
Шаг резьбы, Р		0,40	0,45	0,50	0,70	0,80	1,00	1,25	1,50
Размер под ключ, S	Номинальный	4,0	5,0	5,5	7,0	8,0	10,0	13,0	17,0
Размер под ключ, S	Пред. откл.	-0,08			-0,10			-0,12
D, не менее		4,4	5,5	6,0	7,7	8,8	11,0	14,3	18,9
d₁		2,2	2,7	3,2	4,3	5,3	6,4	8,4	10,5
l		4,0	5,0	6,0	7,0	8,0	9,0	12,0	15,0
l₁		6,0	7,0	9,0	10,0	12,0	13,0	16,0	20,0

Таблица 2

L, мм	Масса 1000 шт., кг, стальных стоек и применяемость при номинальном диаметре резьбы d, мм
L, мм	2	2,5	3	4	5	6	8	10
6	0,35	0,86	0,93	1,40
7	0,43	1,00	1,08	1,65
8	0,50	1,10	1,21	1,87
9	0,58	1,22	1,26	2,12
10	0,75	1,31	1,50	2,34
11	0,83	1,45	1,66	2,55
12	0,91	1,58	1,81	2,81
13	0,98	1,71	1,96	3,04
14	1,06	1,84	2,11	3,28
15	1,14	1,93	2,26	3,51
16	1,31	2,10	2,41	3₂74
17	1,41	2,24	2,56	3,98
18	1,51	2,38	2,71	4,21
19	1,61	2,69	2,86	4,45
20	1,71	2,86	3,01	4,68
22	1,91	3,20	3,64	5,15
24	2,10	3,54	4,04	5,62
26	2,31	3,89	4,47	6,08
28	2,51	4,22	4,88	6,55
30	2,71	4,56	5,29	7,01	8,75
32		4,90	5,70	8,28	9,62
34		5,24	6,11	8,95	10,49
36		5,58	6,53	9,61	11,36
38		5,92	6,94	10,28	12,23
40		6,26	7,35	10,94	13,10	18,80
42			7,76	11,60	13,96	20,04
45			8,38	12,61	15,27	22,20
48			8,99	13,61	16,59	23,76
50			9,41	14,27	17,45	25,00
53			10,02	14,68	18,76	27,76
55			10,44	15,94	19,62	29,00
58			11,05	16,94	20,94	31,16
60			11,47	17,60	21,80	32,40
65			12,42	19,27	23,97	35,80
70				20,93	26,15	39,20	61,50	101,50
75				22,60	28,32	42,60	67,25	111,50
80				24,26	30,50	46,00	73,00	121,50
85				25,93	32,67	49,40	78,75	131,50
90				27,59	34,85	52,80	84,50	141,50
95				29,26	38,02	56,20	90,25	151,50
100				30,92	39,20	59,60	96,00	161,50
110				34,25	43,55	66,40	107,50	181,50
120					47,90	73,20	119,00	201,50
130					52,25	80,00	130,50	220,50
140						86,80	142,00	250,50
150							153,50	260,50

Примечания:

1. Стойки, для которых значение массы расположено над ломаной линией, следует изготавливать со сквозным отверстием (L = l₁).

2. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением массы.

3. Для определения массы стоек из других материалов значения масс, указанные в таблице, следует умножать на коэффициент: 0,356 - для алюминиевого сплава, 1,08 - для латуни.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d = 3 мм, длиной L = 20 мм, класса прочности 5.6, с покрытием 02 толщиной 6 мкм:

Стойка М3×20-56.026 ГОСТ 20865-81

То же, нормальной степени точности:

Стойка НМ3×20-56.026 ГОСТ 20865-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М3×20-56.026 ГОСТ 20865-81

То же, повышенной степени точности:

Стойка 2М3×20-56.026 ГОСТ 20865-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 3.

Таблица 3

Марка материала	Применяемость	Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87	Покрытие				Обозначение материала и покрытия
			Вид	Шаг резьбы Р, мм	Обозначение
			Вид	Шаг резьбы Р, мм	по ГОСТ 9.306-85	условное
Сталь 35 Сталь 45 ГОСТ 1050-88		5.6	Цинковое с хроматированием	До 0,45	Ц3-6.хр	01	56.013
				0,5-0,75	Ц6-9.хр		56.016
				0,8 и более	Ц9.хр		56.019
			Кадмиевое с хроматированием	До 0,45	Кд3-6.хр	02	56.023
				0,5-0,75	Кд6-9.хр		56.026
				0,8 и более	Кд9-хр		56.029
Сталь 35 Сталь 45 ГОСТ 1050-88		5.6	Кадмиевое с оксидированием и фосфатированием	До 0,45	Кд3-6. Хим. Окс. фос.	02.05	56.023.05
				0,5-0,75	Кд6-9. Хим. Окс. фос.		56.026.05
				0,8 и более	Кд9. Хим. Окс. фос.		56.029.05
Сталь А12 ГОСТ 1414-75 Сталь 10, 20 ГОСТ 1050-88		5.8	Цинковое с хроматированием	До 0,45	Ц3-6.хр	01	58.013
				0,5-0,75	Ц6-9.хр		58.016
				0,8 и более	Ц9.хр		58.019
			Кадмиевое с хроматированием	До 0,45	Кд3-6.хр	02	58.023
				0,5-0,75	Кд6-9.хр		58.026
				0,8 и более	Кд9.хр		58.029
			Кадмиевое с оксидированием и фосфатированием	До 0,45	Кд3-6 Хим. Окс. фос.	02.05	58.023.05
				0,5-0,75	Кд6-9. Хим. Окс. фос.		58.026.05
				0,8 и более	Кд9 Хим. Окс. фос.		58.029.05
Латунь ЛС59-1, Л63 ГОСТ 15527-2004		32	Пассивное	0,4 и более	Хим. Пас	11	32.11
Сплав Д1, Д16 ГОСТ 4784-97		35	Окисное	0,4 и более	Ан. Окс.	05	35.05

(Измененная редакция, Изм. № 1).

4. Технические требования - по ГОСТ 20868-81.
