ГОСТ 19306-98
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С РЕЗЬБОВЫМ ХВОСТОВИКОМ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ
Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ
И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Межгосударственным техническим комитетом МТК 252 «Литейное производство»
ВНЕСЕН Госстандартом России
2. ПРИНЯТ Межгосударственным Советом по
стандартизации, метрологии и сертификации (протокол № 14-98 от 12 ноября
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика Республика Беларусь Республика Казахстан Киргизская Республика Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина |
Азгосстандарт Госстандарт Беларуси Госстандарт Республики Казахстан Киргизстандарт Госстандарт России Таджикгосстандарт Главная государственная инспекция Туркменистана Узгосстандарт Госстандарт Украины |
3. Постановлением Государственного комитета Российской
Федерации по стандартизации и метрологии от 23 июля
4. ВЗАМЕН ГОСТ 19306-73
Содержание
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С РЕЗЬБОВЫМ ХВОСТОВИКОМ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ Конструкция и размеры Centrifugal moulds with threaded shank and centrifugal locks. Construction and dimensions |
Дата введения 2000-01-01
1. Область применения
Настоящий стандарт распространяется на центробежные изложницы с резьбовым хвостовиком и центробежными замками для однопозиционных машин центробежного литья консольного типа с горизонтальной осью вращения, предназначенные для изготовления втулок из стали, чугуна и цветных сплавов.
Стандарт пригоден для целей сертификации.
Требования настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 977-88 Отливки стальные. Общие технические условия
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1483-84 Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности А и В. Конструкция и размеры
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры
ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 19310-98 Выталкиватели для центробежных изложниц. Конструкция и размеры
ГОСТ 19311-98 Крышки для центробежных изложниц. Конструкция и размеры
ГОСТ 19313-98 Замки центробежные для центробежных изложниц. Конструкция и размеры
ГОСТ 19315-98 Хомуты тройные для центробежных изложниц. Конструкция и размеры
ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
3. Конструкция и размеры
3.1 Конструкция и размеры центробежных изложниц должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
* Размеры для справок.
1 - изложница; 2 - выталкиватель; 3 - крышка; 4 - центробежный замок; 5 - тройной хомут; 6 - установочный винт; 7 - болт M16-6gx60 88 35 05 по ГОСТ 7798; 8 - гайка М16-6Н.5.05 по ГОСТ 5915; 9 - шток выталкивателя; 10 - шпиндель машины
Рисунок 1
Таблица 1
Размеры в миллиметрах
|
Обозначение центробежных изложниц |
d |
I |
L |
D |
Масса изложниц, кг, не более |
|
|
из чугуна |
из стали |
|||||
|
0570-0221 |
80 |
160 |
395 |
320 |
39,4 |
39,7 |
|
0570-0222 |
180 |
415 |
40,9 |
41,8 |
||
|
0570-0223 |
200 |
435 |
42,8 |
43,2 |
||
|
0570-0224 |
90 |
160 |
395 |
330 |
42,4 |
42,7 |
|
0570-0225 |
180 |
415 |
44,1 |
44,5 |
||
|
0570-0226 |
200 |
435 |
45,2 |
45,6 |
||
|
0570-0227 |
250 |
485 |
51,2 |
51,6 |
||
|
0570-0228 |
100 |
160 |
395 |
340 |
45,1 |
45,5 |
|
0570-0229 |
180 |
415 |
47,3 |
47,7 |
||
|
0570-0231 |
200 |
435 |
49,3 |
49,7 |
||
|
0570-0232 |
250 |
485 |
54,6 |
55,2 |
||
|
0570-0233 |
110 |
160 |
395 |
350 |
48,1 |
48,5 |
|
0570-0234 |
180 |
415 |
50,4 |
50,8 |
||
|
0570-0235 |
200 |
435 |
52 ,1 |
52,5 |
||
|
0570-0236 |
250 |
485 |
58,2 |
58,7 |
||
|
0570-0237 |
125 |
200 |
435 |
385 |
65,7 |
66,2 |
|
0570-0238 |
250 |
485 |
72,7 |
73,3 |
||
|
0570-0239 |
320 |
555 |
82,2 |
83,0 |
||
|
0570-0241 |
140 |
200 |
435 |
405 |
74,5 |
75,2 |
|
0570-0242 |
250 |
485 |
82,4 |
83,2 |
||
|
0570-0243 |
320 |
555 |
94,9 |
95,7 |
||
|
0570-0244 |
160 |
200 |
435 |
425 |
82,3 |
83,0 |
|
0570-0245 |
250 |
485 |
91,0 |
91,8 |
||
|
0570-0246 |
320 |
555 |
103,6 |
104,5 |
||
|
0570-0247 |
180 |
200 |
435 |
445 |
91,4 |
92,2 |
|
0570-0248 |
250 |
485 |
99,8 |
100,6 |
||
|
0570-0249 |
320 |
555 |
114,2 |
115,2 |
||
|
0570-0201 |
200 |
200 |
435 |
465 |
100,6 |
101,4 |
|
0570-0202 |
250 |
485 |
111,1 |
112,2 |
||
|
0570-0203 |
320 |
555 |
126,0 |
127,0 |
||
|
0570-0204 |
220 |
200 |
435 |
495 |
125,3 |
126,3 |
|
0570-0205 |
250 |
485 |
138,8 |
140,0 |
||
|
0570-0206 |
320 |
555 |
156,8 |
158,2 |
||
|
0570-0207 |
250 |
200 |
435 |
555 |
145,2 |
146,4 |
|
0570-0208 |
250 |
485 |
163,7 |
165,0 |
||
|
0570-0209 |
320 |
555 |
180,6 |
182,2 |
||
|
0570-0210 |
280 |
200 |
435 |
585 |
162,1 |
163,4 |
|
0570-0211 |
250 |
485 |
178,4 |
179,8 |
||
|
0570-0212 |
320 |
555 |
201,4 |
203,0 |
||
Таблица 2
|
Обозначение центробежных изложниц |
Поз.1 Изложница |
Поз.2 Выталкиватель ГОСТ 19310 |
Поз.3* Крышка ГОСТ 19311 |
Поз.4 Замок центробежный ГОСТ 19313 |
Поз.5 Хомут тройной ГОСТ 19315 |
Поз. 6 Винт установочный ГОСТ 1483 |
|
Обозначение деталей |
||||||
|
0570-0221 |
0570-0221/001 |
0554-0003 |
0556-0051; 0556-0052 |
0557-0204 |
0559-0211 |
В.М16-6g×45.14H.05 |
|
0570-0222 |
0570-0222/001 |
|||||
|
0570-0223 |
0570-0223/001 |
|||||
|
0570-0224 |
0570-0224/001 |
0554-0004 |
0556-0053; 0556-0054 |
0559-0212 |
||
|
0570-0225 |
0570-0225/001 |
|||||
|
0570-0226 |
0570-0226/001 |
|||||
|
0570-0227 |
0570-0227/001 |
|||||
|
0570-0228 |
0570-0228/001 |
0554-0005 |
0556-0055; 0556-0056 |
0559-0213 |
||
|
0570-0229 |
0570-0229/001 |
|||||
|
0570-0231 |
0570-0231/001 |
|||||
|
0570-0232 |
0570-0232/001 |
|||||
|
0570-0233 |
0570-0233/001 |
0554-0006 |
0556-0057; 0556-0058 |
0559-0214 |
||
|
0570-0234 |
0570-0234/001 |
|||||
|
0570-0235 |
0570-0235/001 |
|||||
|
0570-0236 |
0570-0236/001 |
|||||
|
0570-0237 |
0570-0237/001 |
0554-0007 |
0556-0059 |
0559-0215 |
В.М16-6g×70.14H.05 |
|
|
0570-0238 |
0570-0238/001 |
|||||
|
0570-0239 |
0570-0239/001 |
|||||
|
0570-0241 |
0570-0241/001 |
0554-0008 |
0556-0062; 0556-0063 |
0557-0201 |
0559-0216 |
В.М16-6g×60.14H.05 |
|
0570-0242 |
0570-0242/001 |
|||||
|
0570-0243 |
0570-0243/001 |
|||||
|
0570-0244 |
LJ3570-0244/001 |
0554-0009 |
0556-0064; 0556-0065 |
0559-0217 |
В.М16- 6g×70.14H.05 |
|
|
0570-0245 |
0570-0245/001 |
|||||
|
0570-0246 |
0570-0246/001 |
|||||
|
0570-0247 |
0570-0247/001 |
0554-0010 |
0556-0066; 0556-0067 |
0559-0201 |
||
|
0570-0248 |
0570-0248/001 |
|||||
|
0570-0249 |
0570-0249/001 |
|||||
|
0570-0201 |
0570-0201/001 |
0554-0011 |
0556-0207; 0556-0208 |
0559-0202 |
||
|
0570-0202 |
0570-0202/001 |
|||||
|
0570-0203 |
0570-0203/001 |
|||||
|
0570-0204 |
0570-0204/001 |
0554-0012 |
0556-0209 |
0559-0203 |
||
|
0570-0205 |
0570-0205/001 |
|||||
|
0570-0206 |
0570-0206/001 |
|||||
|
0570-0207 |
0570-0207/001 |
0554-0013 |
0556-0211; 0556-0212 |
0557-0202 |
0559-0204 |
|
|
0570-0208 |
0570-0208/001 |
|||||
|
0570-0209 |
0570-0209/001 |
|||||
|
0570-0210 |
0570-0210/001 |
0554-0014 |
0556-0219 |
0559-0205 |
||
|
0570-0211 |
0570-0211/001 |
|||||
|
0570-0212 |
0570-0212/001 |
|||||
|
* Применение крышки определяется конструктивно. |
||||||
Пример условного обозначения центробежной изложницы размерами d -=80 мм, l = 160 мм:
Изложница центробежная 0570-0221 ГОСТ 19306-98

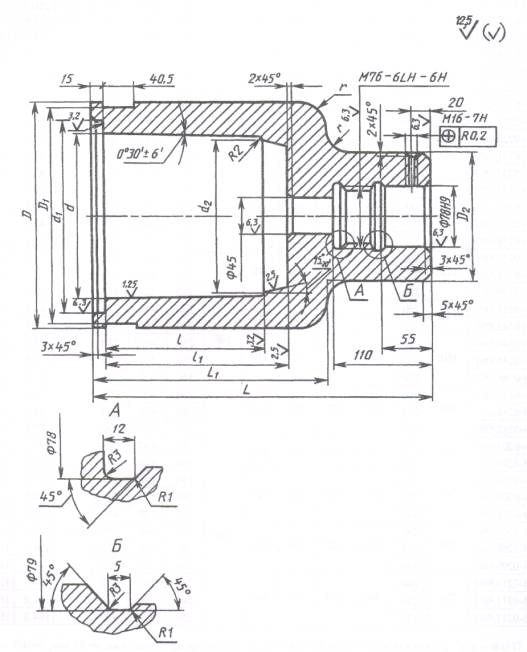

3.2 Конструкция и размеры изложниц (поз. 1) должны соответствовать указанным на рисунке 2 и в таблице 3.
Таблица 3
Размеры в миллиметрах
|
Обозначение изложниц |
d |
l |
d1 |
d2 Н11 |
D |
D1 |
D2 |
l1 |
L |
L1 |
г |
Масса изложницы, кг, не более |
|
|
из чугуна |
из стали |
||||||||||||
|
0570-0221/001 |
80 |
160 |
100 |
70 |
150 |
140 |
140 |
180 |
360 |
240 |
10 |
31,3 |
31,6 |
|
0570-0222/001 |
180 |
200 |
380 |
260 |
32,8 |
33,2 |
|||||||
|
0570-0223/001 |
200 |
220 |
400 |
280 |
34,7 |
35,2 |
|||||||
|
0570-0224/001 |
90 |
160 |
110 |
80 |
160 |
150 |
185 |
360 |
240 |
20 |
33,8 |
34,2 |
|
|
0570-0225/001 |
180 |
205 |
380 |
260 |
35,5 |
36,0 |
|||||||
|
0570-0226/001 |
200 |
225 |
400 |
280 |
37,6 |
38,2 |
|||||||
|
0570-0227/001 |
250 |
275 |
450 |
330 |
42,6 |
43,0 |
|||||||
|
0570-0228/001 |
100 |
160 |
120 |
90 |
170 |
160 |
185 |
360 |
240 |
35,8 |
36,2 |
||
|
0570-0229/001 |
180 |
205 |
380 |
260 |
38,0 |
38,4 |
|||||||
|
0570-0231/001 |
200 |
225 |
400 |
280 |
40,0 |
40,4 |
|||||||
|
0570-0232/001 |
250 |
275 |
450 |
330 |
45,3 |
45,8 |
|||||||
|
0570-0233/001 |
110 |
160 |
130 |
100 |
180 |
170 |
185 |
360 |
240 |
J583 |
38,7 |
||
|
0570-0234/001 |
180 |
205 |
380 |
260 |
40,6 |
41,0 |
|||||||
|
0570-0235/001 |
200 |
225 |
400 |
280 |
42,3 |
42,7 |
|||||||
|
0570-0236/001 |
250 |
275 |
450 |
330 |
48,4 |
49,0 |
|||||||
|
0570-0237/001 |
125 |
200 |
145 |
115 |
200 |
190 |
160 |
230 |
400 |
280 |
30 |
54,0 |
54,5 |
|
0570-0238/001 |
250 |
280 |
450 |
330 |
61,0 |
61,6 |
|||||||
|
0570-0239/001 |
320 |
350 |
520 |
400 |
70,5 |
71,2 |
|||||||
|
0570-0241/001 |
140 |
200 |
160 |
130 |
220 |
210 |
230 |
400 |
280 |
61,6 |
62,2 |
||
|
0570-0242/001 |
250 |
280 |
450 |
330 |
69,5 |
70,2 |
|||||||
|
0570-0244/001 |
160 |
200 |
180 |
150 |
240 |
230 |
230 |
400 |
280 |
67,7 |
68,4 |
||
|
0570-0245/001 |
250 |
280 |
450 |
330 |
76,4 |
75,2 |
|||||||
|
0570-0246/001 |
320 |
350 |
520 |
400 |
89,0 |
90,0 |
|||||||
|
0570-0247/001 |
180 |
200 |
200 |
170 |
260 |
250 |
230 |
400 |
280 |
75,0 |
75,8 |
||
|
0570-0248/001 |
250 |
280 |
450 |
330 |
83,4 |
84,2 |
|||||||
|
0570-0249/001 |
320 |
350 |
520 |
400 |
97,8 |
98,8 |
|||||||
|
0570-0202/001 |
200 |
250 |
220 |
190 |
280 |
270 |
280 |
450 |
330 |
91,5 |
92,5 |
||
|
0570-0203/001 |
320 |
350 |
520 |
400 |
106,4 |
107,2 |
|||||||
|
0570-0204/001 |
220 |
200 |
240 |
210 |
310 |
300 |
180 |
230 |
400 |
280 |
45 |
102,0 |
103,0 |
|
0570-0205/001 |
250 |
280 |
450 |
330 |
115,5 |
116,6 |
|||||||
|
0570-0206/001 |
320 |
350 |
520 |
400 |
133,5 |
134,8 |
|||||||
|
0570-0207/001 |
250 |
200 |
270 |
340 |
330 |
320 |
230 |
400 |
280 |
112,9 |
114,0 |
||
|
0570-0208/001 |
250 |
280 |
450 |
330 |
131,4 |
132,7 |
|||||||
|
0570-0209/001 |
320 |
350 |
520 |
400 |
148,3 |
149,8 |
|||||||
|
0570-0210/001 |
280 |
200 |
300 |
270 |
370 |
360 |
230 |
400 |
280 |
124,7 |
126,0 |
||
|
0570-0211/001 |
250 |
280 |
450 |
330 |
141,0 |
142,4 |
|||||||
|
0570-0212/001 |
320 |
350 |
520 |
400 |
164,0 |
165,6 |
|||||||
Пример
условного обозначения изложницы размерами
d =
Изложница 0570-0221/001 ГОСТ 19306-98
3.3. Материал:
- изложниц для литья втулок из цветных сплавов - чугун марки СЧ 20 по ГОСТ 1412 или сталь марки 35Л по ГОСТ 977;
-изложниц для литья втулок из чугуна и стали - высокопрочный чугун марки ВЧ 50 по ГОСТ 7293 или сталь марки 35Л по ГОСТ 977.
3.4. Неуказанные предельные
отклонения размеров: Н14, h14, ±
.
3.5. Резьба - по ГОСТ 24705, поля допусков - по ГОСТ 16093.
3.6. Центробежные изложницы, устанавливаемые на вал машины с вращением против часовой стрелки, должны изготовляться с правой резьбой. Направление вращения определяют со стороны установки изложницы.
3.7. Остальные технические требования - по ГОСТ 19316.
Ключевые слова: центробежные изложницы, центробежные изложницы с резьбовым хвостовиком и центробежными замками
|
|
