ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ
конструкция и размеры

ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

ГОСТ 17473-80*

ГОСУДарственный комитет ссср по стандартам

москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Half-rounded head screws product grades A and B.

Construction and dimensions

ГОСТ

17473-80*

Взамен

ГОСТ 17473-72

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. № 3276 срок действия установлен

с 01.01.82

до 01.01.92

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на винты с полукруглой головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

(Измененная редакция, Изм. № 2).

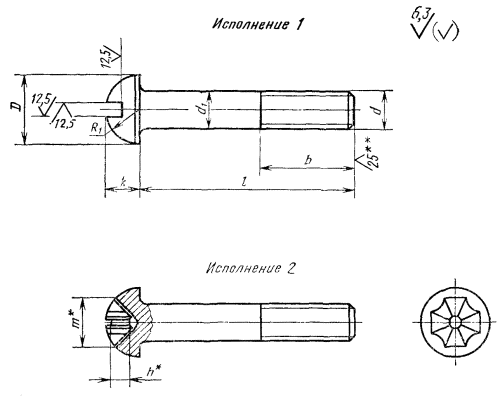

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.

Таблица 1

мм

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы Р

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки D

2

2,3

2,6

3,0

3,8

4,5

5,5

6,0

7,0

8,5

10

13

16

18

21

24

27

30

Высота головки k

0,7

0,8

0,95

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7

8

9,5

11

12

14

Радиус сферы головки R1

1,1

1,3

1,4

1,6

2,0

2,4

2,9

3,1

3,6

4,4

5,1

6,6

8,1

9,1

10,6

12,1

13,6

15,1

Номер крестообразного шлица

-

-

-

-

0

1

2

3

4

-

-

-

-

Диаметр крестообразного шлица т

-

-

-

-

2

2,6

3

4,1

4,6

5,2

7

8,2

10,6

11,8

-

-

-

-

Глубина крестообразного шлица h, не более

-

-

-

-

1,2

1,3

1,7

1,8

2,2

2,8

3,2

4,6

5,6

6,8

-

-

-

-

Глубина вхождения калибра в крестообразный шлиц

не более

-

-

-

-

1,3

1,4

1,8

2,2

2,5

3,1

3,7

5,1

6,3

7,6

-

-

-

-

не менее

-

-

-

-

1,0

1,1

1,5

1,7

2,0

2,6

3,2

4,6

5,8

7,1

-

-

-

-

Длина резьбы b

удлиненная

-

-

-

-

16

18

19

20

22

25

28

34

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46

Таблица 2

мм

Длина винта l

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

2









-

-

-

-

-

(2,5)











-

-

-

-

3















-

-

(3,5)















-

-

4



















5



















6

-

















(7)

-

















8

-

-





Стандартные длины





9

-

-









10

-

-















11

-

-















12

-

-

-













(13)

-

-

-













14

-

-

-













16

-

-

-

-











(18)

-

-

-

-











20

-

-

-

-

-









(22)

-

-

-

-

-









25

-

-

-

-

-









(28)

-

-

-

-

-

-







30

-

-

-

-

-

-







(32)

-

-

-

-

-

-

-





35

-

-

-

-

-

-

-





(38)

-

-

-

-

-

-

-

-



40

-

-

-

-

-

-

-

-



(42)

-

-

-

-

-

-

-

-

-

45

-

-

-

-

-

-

-

-

-

(48)

-

-

-

-

-

-

-

-

-

50

-

-

-

-

-

-

-

-

-

55

-

-

-

-

-

-

-

-

-

60

-

-

-

-

-

-

-

-

-

65

-

-

-

-

-

-

-

-

-

70

-

-

-

-

-

-

-

-

-

75

-

-

-

-

-

-

-

-

-

80

-

-

-

-

-

-

-

-

-

(85)

-

-

-

-

-

-

-

-

-

90

-

-

-

-

-

-

-

-

-

(95)

-

-

-

-

-

-

-

-

-

100

-

-

-

-

-

-

-

-

-

110

-

-

-

-

-

-

-

-

-

120

-

-

-

-

-

-

-

-

-

Продолжение табл. 2

мм

Длина винта l

Номинальный диаметр резьбы d

5

6

8

10

12

14

16

18

20

2

-

-

-

-

-

-

-

-

-

(2,5)

-

-

-

-

-

-

-

-

-

3

-

-

-

-

-

-

-

-

-

(3,5)

-

-

-

-

-

-

-

-

-

4

-

-

-

-

-

-

-

-

-

5

-

-

-

-

-

-

-

-

-

6



-

-

-

-

-

-

-

-

(7)





-

-

-

-

-

-

-

8





-

-

-

-

-

-

-

9





-

-

-

-

-

-

-

10





-

-

-

-

-

-

-

(11)





-

-

-

-

-

-

-

12







-

-

-

-

-

-

(13)







-

-

-

-

-

-

14







-

-

-

-

-

-

16







-

-

-

-

-

-

(18)









-

-

-

-

-

20









-

-

-

-

-

(22)











-

-

-

-

25













-

-

-

(28)













-

-

-

30















-

-

(32)















-

-

35

















-

(38)

















-

40







Стандартные длины









(42)















45



















(48)



















50



















55

-

















60

-

















65

-

-















70

-

-















75

-

-

-

-











80

-

-

-

-











(85)

-

-

-

-











90

-

-

-

-

-









(95)

-

-

-

-

-

-







100

-

-

-

-

-

-

-





110

-

-

-

-

-

-

-





120

-

-

-

-

-

-

-

-



Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

* Размеры для справок.

** Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с полукруглой головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A.M8 - 6g×50.48 ГОСТ 17473-80

То же, класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт В2.М8×1 - 6g×50 - 34.48.016 ГОСТ 17473-80

(Измененная редакция, Изм. № 1, 2).

3. Диаметр гладкой части d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. № 1).

4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл. 2.

5. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.

6. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-85.

6а. Радиус под головкой - по ГОСТ 24670-81.

5 - 6а. (Измененная редакция, Изм. № 2).

6б. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

6в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

6б, 6в. (Введены дополнительно, Изм. № 2).

7. Технические требования - по ГОСТ 1759.0-87.

8. Теоретическая масса винтов указана в приложении 1.

9. (Исключен, Изм. № 2).


ПРИЛОЖЕНИЕ 1

Справочное

Теоретическая масса винтов

Длина винта 1, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы кг ≈ при номинальном диаметре резьбы d, мм



1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2

0,018

0,028

0,040

0,056

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2,5

0,020

0,031

0,044

0,062

0,112

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,022

0,034

0,049

0,067

0,121

0,202

0,344

-

-

-

-

-

-

-

-

-

-

-

3,5

0,025

0,038

0,053

0,073

0,130

0,217

0,365

-

-

-

-

-

-

-

-

-

-

-

4

0,027

0,041

0,058

0,079

0,139

0,232

0,387

0,527

0,763

-

-

-

-

-

-

-

-

-

5

0,031

0,048

0,067

0,090

0,157

0,261

0,430

0,585

0,840

-

-

-

-

-

-

-

-

-

6

-

0,054

0,076

0,101

0,175

0,290

0,474

0,644

0,916

1,580

-

-

-

-

-

-

-

-

7

-

0,061

0,085

0,112

0,193

0,320

0,517

0,702

0,993

1,702

2,643

-

-

-

-

-

-

-

8

-

-

0,094

0,123

0,211

0,349

0,560

0,761

1,069

1,824

2,818

-

-

-

-

-

-

-

9

-

-

0,103

0,135

0,229

0,378

0,604

0,819

1,146

1,946

2,993

-

-

-

-

-

-

-

10

-

-

0,112

0,146

0,247

0,407

0,647

0,878

1,222

2,068

3,167

-

-

-

-

-

-

-

11

-

-

0,121

0,157

0,265

0,437

0,690

0,936

1,299

2,191

3,342

-

-

-

-

-

-

-

12

-

-

-

0,168

0,283

0,466

0,734

0,995

1,375

2,313

3,516

7,003

-

-

-

-

-

-

13

-

-

-

0,180

0,301

0,495

0,777

1,053

1,451

2,435

3,691

7,318

-

-

-

-

-

-

14

-

-

-

0,191

0,319

0,525

0,820

1,112

1,528

2,557

3,866

7,634

-

-

-

-

-

-

16

-

-

-

-

0,355

0,583

0,907

1,229

1,681

2,802

4,215

8,264

-

-

-

-

-

-

18

-

-

-

-

0,391

0,642

0,994

1,346

1,834

3,046

4,564

8,896

15,19

-

-

-

-

-

20

-

-

-

-

-

0,701

1,080

1,463

1,987

3,290

4,914

9,526

16,19

-

-

-

-

-

22

-

-

-

-

-

0,759

1,167

1,580

2,139

3,535

5,263

10,157

17,19

25,02

-

-

-

-

25

-

-

-

-

-

0,847

1,297

1,756

2,369

3,901

5,787

11,104

18,68

27,20

39,96

-

-

-

28

-

-

-

-

-

-

1,427

1,931

2,598

4,268

6,311

12,050

20,18

29,37

42,93

-

-

-

30

-

-

-

-

-

-

1,514

2,048

2,751

4,512

6,660

12,681

21,18

30,82

44,91

62,77

-

-

32

-

-

-

-

-

-

-

2,166

9,904

4,756

7,009

13,311

22,17

32,26

46,89

65,42

-

-

35

-

-

-

-

-

-

-

2,341

3,133

5,123

7,533

14,258

23,67

34,43

49,85

69,40

89,3

-

38

-

-

-

-

-

-

-

-

3,363

5,490

8,057

15,204

25,16

36,60

52,82

73,38

94,2

-

40

-

-

-

-

-

-

-

-

3,516

5,734

8,407

15,835

26,16

38,05

54,80

76,03

97,5

129,4

42

-

-

-

-

-

-

-

-

-

5,978

8,755

16,465

27,16

39,50

56,78

78,68

100,8

133,6

45

-

-

-

-

-

-

-

-

-

6,345

9,280

17,412

28,66

41,67

59,74

82,66

105,8

139,8

48

-

-

-

-

-

-

-

-

-

6,711

9,803

18,358

30,15

43,84

62,71

86,64

110,7

146,0

50

-

-

-

-

-

-

-

-

-

6,956

10,152

18,989

31,15

45,29

64,68

89,29

114,0

150,2

55

-

-

-

-

-

-

-

-

-

-

11,025

20,566

33,64

48,91

69,63

95,92

122,2

160,5

60

-

-

-

-

-

-

-

-

-

-

11,899

22,143

36,13

52,52

74,58

102,55

130,5

170,9

65

-

-

-

-

-

-

-

-

-

-

-

23,720

38,63

56,14

79,52

109,19

138,7

181,3

70

-

-

-

-

-

-

-

-

-

-

-

25,297

41,12

59,76

84,47

115,81

146,9

191,7

75

-

-

-

-

-

-

-

-

-

-

-

-

-

63,38

89,42

122,44

155,2

202,1

80

-

-

-

-

-

-

-

-

-

-

-

-

-

67,00

94,35

129,07

163,4

212,4

85

-

-

-

-

-

-

-

-

-

-

-

-

-

70,61

99,30

135,70

171,6

222,8

90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

104,24

142,34

179,9

233,2

95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

148,96

188,1

243,0

100

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

196,4

253,9

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

212,8

274,7

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

295,4

Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

ПРИЛОЖЕНИЕ 2.

(Исключено, Изм. № 2).
