ГОСТ 16890-71
ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

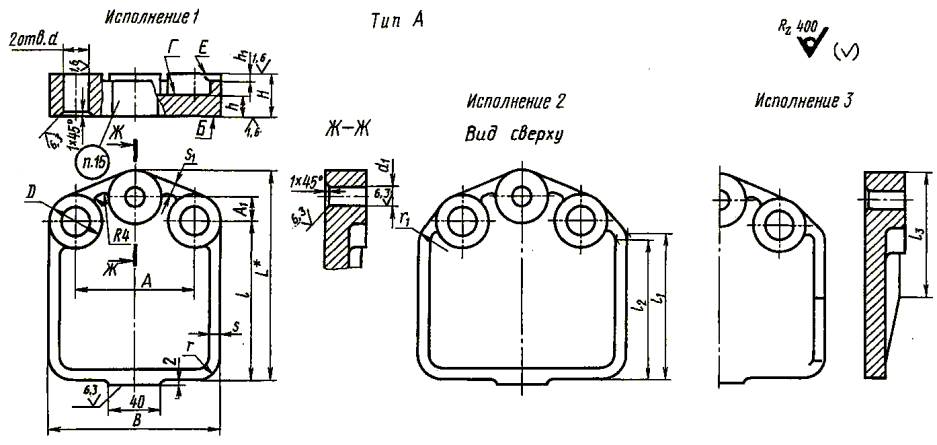

Дата введения 01.07.72 1. Настоящий стандарт распространяется на плиты, предназначенные для скальчатых консольных кондукторов с конусным и пневматическим зажимами. 2. Плиты должны изготовляться трех типов: А - без отверстий под установочные пальцы; Б - с отверстиями под установочные пальцы; В - угловые. 3. Конструкция и размеры плит должны соответствовать указанным на черт. 1-3 и в табл. 1-3. Таблица 1 Размеры, мм

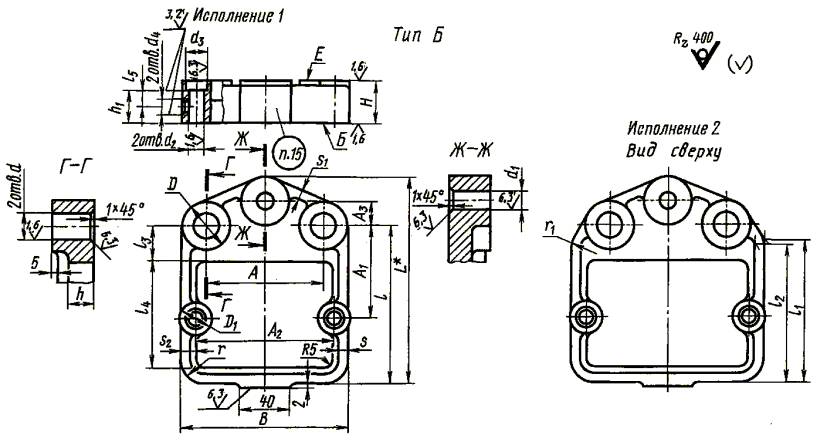

Пример условного обозначения плиты типа А, исполнения 1, размером А = 50 мм: Плита 7030-1161 ГОСТ 16890-71 * Размер для справок. Примечание. Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8 мкм. Черт. 2 * Размер для справок. Таблица 2 Размеры, мм
Продолжение таблицы 2 Размеры, мм
Пример условного обозначения плиты типа Б, исполнения 1, размером А = 70 мм: Плита 7030-1181 ГОСТ 16890-71 * Размер для справок Примечание. Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8 мкм Размеры, мм

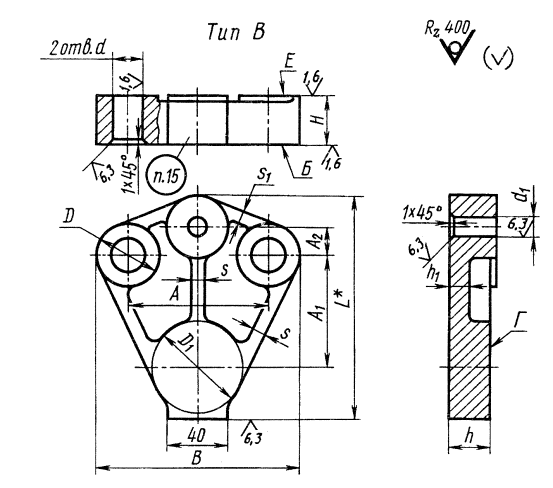

Пример условного обозначения плиты типа В размером А = 50 мм: Плита 7030-1201 ГОСТ 16890-71 (Измененная редакция, Изм. № 2). 4. Материал для плит типов А и В - чугун марки СЧ 30 по ГОСТ 1412. Допускается заменять на чугун других марок с механическими свойствами не ниже, чем у чугуна СЧ 30. Материал для плит типа Б - отливка 45Л-1 ГОСТ 977. (Измененная редакция, Изм. № 1, 2). 5. Неуказанные литейные радиусы - 4...6 мм. 6. Формовочные уклоны - по ГОСТ 3212. 7. Предельные отклонения на отливку для плит типов А и В по размерам и весу и припуски на механическую обработку - по III классу точности ГОСТ 26645; для плит типа Б - по III классу точности ГОСТ 26645. 8. Отливки подвергнуть старению. 9. Покрытие механически необработанных поверхностей - эмаль ХВ-124 голубовато-зеленая ГОСТ 10144 Ш.УХЛ 4.6/1 (обозначение покрытия по ГОСТ 9.032). (Измененная редакция, Изм. № 2). 10. Неуказанные предельные
отклонения размеров: Н14, hl4, (Измененная редакция, Изм. № 1, 2). 11. Допуск параллельности поверхности Е относительно поверхности Б - 0,02 мм на длине 100 мм. 12. В плитах типов А и В допуск перпендикулярности осей отверстий d относительно поверхности Б - 0,02 мм на длине 100 мм, в плитах типа Б неперпендикулярность осей отверстий d и d2 относительно поверхности Б - 0,02 мм на длине 100 мм. 13. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093. 11-13. (Измененная редакция, Изм. № 2). 14. Фаски под резьбу - по ГОСТ 10549. 15. Маркировать: обозначения плиты и настоящего стандарта. (Измененная редакция, Изм. № 2). 16. (Исключен, Изм. № 2). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ А.З. Старосельский (руководитель темы), В.В. Андреев, В.А. Петрова, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729 3. ВЗАМЕН МН 3234-62 - МН 3238-62 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 278 6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС 8-80, 5-89) |
|
