ГОСТ 13093-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЗОАНАЛИЗАТОРЫ
ПРИСОЕДИНИТЕЛЬНЫЕ
РАЗМЕРЫ ДЛЯ ШЛАНГОВЫХ
И РЕЗЬБОВЫХ СОЕДИНЕНИЙ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Присоединительные размеры для шланговых и резьбовых соединений Gas analyzers. Dimensions for treaded goints and hose couplings |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1136 дата введения установлена
с 01.01.82
Ограничение срока действия снято Постановлением Госстандарта от 11.09.91 № 1446
1. Настоящий стандарт распространяется на газоанализаторы по ГОСТ 13320-81 и устанавливает основные размеры исполнений концов штуцеров и гнезд для разъемного присоединения к внешней газовой системе, а также между отдельными изделиями (элементами) газового канала.
Стандарт не распространяется на присоединительные размеры концов штуцеров для соединений, изготавливаемых по ГОСТ 25164-96 и ГОСТ 25165-82.
2. Размеры концов штуцеров и резьбовых гнезд, а также соединительных элементов газоанализаторов и элементов пробоподготовки должны соответствовать указанным на черт. 1 - 7 и в табл. 1 - 7. Отдельные примеры их соединений приведены в приложении.
Конструктивные элементы штуцеров определяются по рабочим чертежам, утвержденным в установленном порядке.
Конец резьбового штуцера для соединения металлических трубопроводов с шаровым ниппелем и врезающимся кольцом
Исполнение 1
Таблица 1
Размеры в мм
|
Условный проход dу |
Наружный диаметр трубы |
d |
d1 |
D |
l |
L |
Условное давление Ру, МПа (кгс/см2), для соединения с врезающимся кольцом, шаровым ниппелем на сварке |
|
|
1 - 2 |
2 |
4 |
4 |
5,0 |
М8 ´ 1 |
4,0 |
8 |
16 (160) |
|
1 - 4 |
4 |
6 |
6 |
8,1 |
М12 ´ 1,5 |
7,0 |
10 |
|
|
1 - 6 |
6 |
8 |
8 |
10,1 |
М14 ´ 1,5 |
|||
|
1 - 4,1 |
4 |
М16 ´ 1,5 |
12 |
40(400) |
||||
|
1 - 6,1 |
6 |
12 |
12 |
14,3 |
М20 ´ 1,5 |
7,5 |
Примечания:
1. Значения условных давлений приведены для справок.
2. В изделиях, предназначенных для экспорта, следует применять концы штуцеров 1 - 4; 1 - 6.
Конец резьбового штуцера для соединения металлических трубопроводов по наружному конусу
Исполнение 2
Таблица 2
Размеры в мм
|
Условный проход трубопровода dy |
Наружный диаметр трубы |
d |
d1 |
D |
D1 |
l |
L |
Условное давление Ру, МПа (кгс/см2) |
|
|
2 - 2 |
2 |
3 |
1,7 |
2,6 |
М8 ´ 1 |
6,5 |
4,0 |
13 |
40 (400) |
|
2 - 4 |
4 |
6 |
3,7 |
4,6 |
М12 ´ 1 |
10,5 |
5,5 |
15 |
16 (160) |
|
2 - 6 |
6 |
8 |
5,5 |
6,6 |
М14 ´ 1 |
12,5 |
6,3 (63) |
Примечания:
1. Значения условных давлений приведены для справок.
2. Конструкция и размеры соответствуют ГОСТ 13955-74.
3. Для соединений трубопроводов из цветных металлов наружными диаметрами 6 и 8 мм при условном давлении 0,6 МПа допускается применять конец штуцера 2 - 4.
Конец резьбового штуцера для торцевого соединения металлических трубопроводов
Исполнение 3
Таблица 3
Размеры в мм
|
Условный проход трубопровода dy |
D |
D1 |
d |
d1 |
L |
Условное давление Ру, МПа (кгс/см2) |
|
|
3 - 4 |
4 |
М14 ´ 1,5 |
10,0 |
3,7 |
6 |
14 |
1,6 (16,0) |
|
3 - 6 |
6 |
М16 ´ 1,5 |
13,0 |
6 |
8 |
||
|
3 - 10 |
10 |
М20 ´ 1,5 |
16,5 |
10,5 |
12 |
Примечание. Значение условного давления приведено для справок.
Конец резьбового штуцера для присоединения гибких трубопроводов из эластичных материалов
Исполнение 4
* Размер для справок.
Таблица 4
Размеры в мм
|
Внутренний диаметр трубопровода dy |
D |
d1 |
d2 |
l |
l1 |
L |
Условное давление Ру, МПа (кгс/см2) |
|
|
4 - 2 |
2 |
M8 ´ 1 |
1,8 |
3,8 (5,5) |
4 |
7 |
14 |
0,25 (2,5) |
|
4 - 4 |
4 |
М10 ´ 1 |
3,5 |
6,3 |
4 |
8 |
15 |
|
|
4 - 6 |
6 |
М16 ´ 1,5 |
5,5 |
9,5 |
7 |
12 |
23 |
|
|
4 - 10 |
10 |
М20 ´ 1,5 |
9,5 |
14,0 |
Примечания:
1. Значение условного давления приведено для справок.
2. Размер в скобках применять для трубопроводов с внутренним диаметром 3 мм.
3. При изготовлении штуцера из пластмасс допускается увеличение размера L.
4. В изделиях, предназначенных для экспорта, следует применять концы штуцеров 4 - 4; 4 - 6; 4 - 10.
Конец безрезьбового штуцера для присоединения гибких трубопроводов из эластичных материалов
Исполнение 5
Таблица 5
Размеры в мм
|
Внутренний диаметр трубопровода dу |
d |
D |
Число выступов |
Условное давление Ру, МПа (кгс/см2) |
|
|
5 - 2 |
2 |
3 (4) |
4,0 (5,5) |
От 1 до 3 |
0,16 (1,6) |
|
5 - 4 |
4 |
4,5 - 5,0 |
6,0 - 6,5 |
||
|
5 - 6 |
6 |
6,5 - 7,0 |
8,0 - 9,0 |
||
|
5 - 10 |
10 |
11,0 |
15,0 |
Примечания:
1. Значение условного давления приведено для справок.
2. Размер в скобках применять для трубопроводов с внутренним диаметром 3 мм.
3. В изделиях, предназначенных для экспорта, размеры конструктивных элементов d, D могут не соответствовать приведенным в табл. 5.
Гнездо резьбовое для присоединения штуцеров с металлическими и гибкими трубопроводами
Таблица 6
Размеры в мм
|
Условный проход штуцера dу |
D |
D1 |
l |
L |
Условное давление Ру, МПа (кгс/см2) |
||
|
металлических трубопроводов |
гибких трубопроводов |
||||||
|
5 - 2 |
2 |
М6 |
10 |
1,5 |
8,0 |
- |
0,16 (1,6) |
|
1 - 2 |
М8 ´ 1* |
13 |
9,5 |
16,0 (160) |
- |
||
|
2 - 2 |
М8 ´ 1 |
40 (400) |
- |
||||
|
4 - 2 |
М8 ´ 1* |
- |
0,25 (2,5) |
||||
|
2 - 4 |
4 |
М8 ´ 1 |
15 |
6,3 (63) |
- |
||
|
3 - 4** |
1,6 (16,0) |
||||||
|
1 - 4 |
М10 ´ 1* |
16,0 (160) |
- |
||||
|
2 - 4 |
М10 ´ 1 |
16,0 (160) |
- |
||||
|
3 - 4 |
1,6 (16,0) |
- |
|||||
|
4 - 4 |
М10 ´ 1* |
- |
0,25 (2,5) |
||||
|
5 - 4 |
0,16 (1,6) |
||||||
|
2 - 6 |
6 |
М10 ´ 1 |
6,3 (63) |
|
|||
|
4 - 6 |
- |
0,25 (2,5) |
|||||
|
5 - 6 |
0,16 (1,6) |
||||||
|
1 - 6 |
М12 ´ 1,5* |
18 |
14,0 |
16,0 (160) |
- |
||
|
2 - 6 |
6,3 (63) |
||||||
|
3 - 6 |
М12 ´ 1,5 |
1,6 (16,0) |
- |
||||
|
4 - 6 |
М12 ´ 1,5* |
- |
0,25 (2,5) |
||||
|
5 - 6 |
0,16 (1,6) |
||||||
|
3 - 10 |
10 |
М16 ´ 1,5* |
22 |
1,6 (16,0) |
- |
||
|
4 - 10 |
- |
0,25 (2,5) |
|||||
|
5 - 10 |
0,16 (1,6) |
||||||
|
1 - 4.1 |
4 |
М14 ´ 1,5* |
20 |
40,0 (400) |
- |
||
|
1 - 6.1 |
6 |
М18 ´ 1,5* |
24 |
2,0 |
|||
* Применять в изделиях, предназначенных для экспорта.
** В новых разработках не применять.
Примечание. Значения условных давлений приведены для справок.

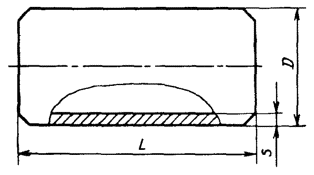

Соединительный элемент газового канала для соединения гибких трубопроводов из эластичных материалов
Исполнение 7
Таблица 7
Размеры в мм
|
Условный проход dy |
D |
L |
Smin |
Условное давление Ру, МПа (кгс/см2) |
|
|
7 - 4 |
4 |
D ³ (1,2 - 1,3)dy |
|
0,5 |
0,1 (1,0) |
|
7 - 6 |
6 |
Примечание. Значение условного давления приведено для справок.
1, 2. (Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
ПРИМЕРЫ СОЕДИНЕНИЯ ШТУЦЕРОВ
1. Соединение с шаровым ниппелем
Исполнение 1
1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - ниппель; 5 - накидная гайка; 6 - трубопровод
2. Соединение с врезающимся кольцом
Исполнение 2
1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - врезающееся кольцо; 5 - накидная гайка; 6 - трубопровод
3. Соединение по наружному конусу
Исполнение 3
1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - накидная гайка; 5 - ниппель; 6 - трубопровод
4. Соединение торцевое с прокладкой
Исполнение 4
1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - накидная гайка; 5 - прокладка; 6 - ниппель; 7 - трубопровод
5. Соединение гибких трубопроводов
Исполнение 5
1 - гнездо; 2 - прокладка; 3 - штуцер резьбовой; 4 - накидная гайка; 5 - трубопровод
Исполнение 6
1 - штуцер безрезьбовой; 2 - трубопровод
|
|
