ГРУНТОВКИ ФОСФАТИРУЮЩИЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 12707-77

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1977 г. № 1104 срок действия установлен

с 01.07.78

Настоящий стандарт распространяется на фосфатирующие грунтовки, представляющие собой смесь двух компонентов - основы и кислотного разбавителя.

Основа грунтовок представляет собой суспензию пигментов и наполнителя в растворе поливинилбутираля и идитольной смолы или без нее в смеси летучих органических растворителей.

Кислотный разбавитель представляет собой спиртовой раствор ортофосфорной кислоты.

Фосфатирующие грунтовки предназначаются для грунтования металлических поверхностей, для защиты металла при межоперационном хранении, а также вместо фосфатирования и оксидирования.

Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей категории качества.

(Измененная редакция, Изм. № 2).

1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. В зависимости от рецептуры и назначения фосфатирующие грунтовки выпускают марок, указанных в табл. 1a.

Таблица la

(Измененная редакция, Изм. № 1).

1.2. Срок выдержки грунтовочного покрытия до последующего нанесения лакокрасочных материалов для грунтовки марки ВЛ-02 не более 14 сут., марки ВЛ-023 не более 6 мес., минимальный срок выдержки - 30 мин.

1.3. Фосфатирующие грунтовки должны изготовляться в соответствии с требованиями настоящего стандарта по рецептуре и регламенту, утвержденным в установленном порядке.

1.4. По физико-химическим показателям основа грунтовок должна соответствовать нормам, указанным в табл. 1.

Таблица 1

1.5. По физико-химическим показателям кислотный разбавитель должен соответствовать нормам, указанным в табл. 2.

Таблица 2^*

(Измененная редакция, Изм. № 2).

^* Таблица 3. (Исключена, Изм. № 2).

1.6. Фосфатирующие грунтовки должны изготовляться непосредственно перед применением смешением основы и кислотного разбавителя в соотношениях (по массе): ВЛ-02 - 4:1; ВЛ-023 - 5:1.

(Измененная редакция, Изм. № 2).

1.7. В зависимости от температуры хранения срок годности готовых грунтовок должен соответствовать табл. 4.

Таблица 4

1.8. (Исключен, Изм. № 2).

1.9. По физико-механическим показателям фосфатирующие грунтовки должны соответствовать требованиям и нормам, указанным в табл. 5.

Таблица 5

(Измененная редакция, Изм. № 2).

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки - по ГОСТ 9980.1-86.

(Измененная редакция, Изм. № 2).

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Отбор проб - по ГОСТ 9980.2-86.

(Измененная редакция, Изм. № 2).

3.2. Массовую долю нелетучих веществ в основе грунтовок определяют при 100 ± 2 °С в течение 1 ч. Масса навески (2,0 ± 0,2) г.

(Измененная редакция, Изм. № 2).

3.3. Определение плотности основы

3.3.1. Прибор

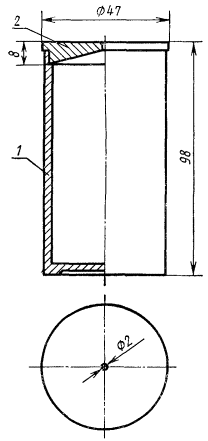

Прибор (см. чертеж) представляет собой дюралюминиевый стакан с крышкой. Крышка, плотно входящая в стакан до упора в торец, имеет коническую вытачку, которая предназначена для удаления избыточного количества испытуемого материала через центральное отверстие диаметром 2 мм. На внешней стороне дна стакана ставят клеймо, указывающее собственную массу стакана

3.3.2. Проведение испытания

Стакан прибора вместимостью 100 ± 0,2 см³ наполняют основой грунтовки и закрывают крышкой. Избыток грунтовки удаляют через центральное отверстие в крышке. Стакан вместе с крышкой взвешивают с погрешностью не более 0,01 г.

3.3.3. Обработка результатов

Плотность основы грунтовки (ρ) в г/см³ вычисляют по формуле

где m₁ - масса прибора без основы грунтовки, г;

m₂ - масса прибора с основой грунтовки, г.

За результат измерения принимают среднее арифметическое двух параллельных определений, допускаемое расхождение между которыми не должно превышать 0,1 %.

3.4. Определение внешнего вида кислотного разбавителя

Внешний вид кислотного разбавителя определяют визуально. Кислотный разбавитель наливают в мерный цилиндр из бесцветного стекла вместимостью 100 мл (ГОСТ 1770-74), рассматривают его в проходящем свете и отмечают отсутствие мути, расслаивания и взвешенных частиц.

3.5. Определение массовой доли ортофосфорной кислоты в кислотном разбавителе

3.5.1. Посуда, реактивы и растворы

Спирт этиловый ректификованный технический по ГОСТ 18300-87, высшего сорта;

бюретка 1,2,3-25-01 по ГОСТ 29252-91;

цилиндр 1,3-50 по ГОСТ 1770-74;

колба Кн-1-100-29/32 по ГОСТ 25336-82;

натрия гидроокись по ГОСТ 4328-77, раствор концентрации с (NaOH) = 0,1 моль/дм³ (0,1 н.);

фенолфталеин (индикатор) спиртовой раствор с массовой долей фенолфталеина 1 %;

вода дистиллированная по ГОСТ 6709-72.

(Измененная редакция, Изм. № 2).

3.5.2. Проведение испытания

0,5 - 1 г кислотного разбавителя, взвешенного с точностью до третьего десятичного знака, помещают в коническую колбу, добавляют 25 мл дистиллированной воды и две капли фенолфталеина. Содержимое колбы тщательно перемешивают и титруют раствором едкого натра до появления бледно-розовой окраски, не исчезающей в течение 20 с.

(Измененная редакция, Изм. № 2).

3.5.3. Обработка результатов

Массовую долю ортофосфорной кислоты (X) в процентах вычисляют по формуле

где V - объем раствора гидроокиси натрия концентрации точно 0,1 моль/дм³, израсходованный на титрование, см³;

0,0049 - масса ортофосфорной кислоты, соответствующая 1 см³ раствора гидроокиси натрия концентрации точно 0,1 моль/дм³, г;

т - масса навески кислотного разбавителя.

За результат измерения принимают среднее арифметическое двух параллельных определений, допускаемое расхождение между которыми не должно превышать 0,05 %.

(Измененная редакция, Изм. № 2).

3.6. Подготовка к испытанию грунтовок

3.6.1. Грунтовки для испытания готовят смешением основы с кислотным разбавителем в стеклянной, фарфоровой, эмалированной или другой кислотостойкой посуде в соотношении, указанном в п. 1.6 настоящего стандарта.

При определении адгезии на пластинках из алюминиево-магниевых сплавов смешение основы с кислотным разбавителем проводят в соотношении, указанном в п. 1.6 настоящего стандарта.

После приготовления грунтовки выдерживают в течение 30 мин и определяют условную вязкость, процент разбавления и стабильность.

Для определения остальных показателей грунтовки разбавляют растворителем РФГ до вязкости 16 - 20 с по вискозиметру ВЗ-246 (ВЗ-4), фильтруют через сито с сеткой № 008 к (ГОСТ 6613-86) или три слоя марли и наносят краскораспылителем в один слой на подготовленные пластинки по ГОСТ 8832-76, разд. 3.

Толщина пленки однослойного покрытия должна быть 8 - 10 мкм для грунтовки марки ВЛ-02 и 15 - 18 мкм для грунтовки марки ВЛ-023. Толщину пленки определяют магнитными и вихревыми толщиномерами, обеспечивающими основную погрешность ±5 %, после высыхания пленки по режиму подпункта 5 табл. 5.

(Измененная редакция, Изм. № 2).

3.6.2. Внешний вид пленки, время высыхания, эластичность пленки при изгибе определяют на пластинках из черной горячекатаной жести размером 70×150 мм (20×150 мм при определении эластичности пленки при изгибе), толщиной 0,25 - 0,28 мм.

Прочность пленки при ударе определяют на пластинках из стали марок 08кп и 08пс (ГОСТ 16523-89) размером 70×150 мм толщиной 0,8 - 0,9 мм.

Адгезию определяют на пластинках из стали марок 08кп и 08пс (ГОСТ 16523-70) или на пластинках из сплавов марок Д16 и АМг6 (ГОСТ 21631-76) размером 70×150 мм.

Перед испытанием по показателям подпунктов 6, 7, 8 табл. 5 покрытия после высыхания выдерживают при 20 ± 2 °С в течение 24 ч.

(Измененная редакция, Изм. № 2).

3.7. Определение внешнего вида пленки

Внешний вид пленки определяют визуально при естественном рассеянном свете после сушки при 20 ± 2 °С в течение 15 мин.

3.8. Определение стабильности грунтовок

Стабильность грунтовок определяют по изменению вязкости после смешения основы с кислотным разбавителем в соотношениях, указанных в п. 1.6 настоящего стандарта, через 6 ч после выдержки грунтовки. Испытания проводят в банке из белой жести по ГОСТ 6128-81 или другой кислотостойкой посуде с плотно закрывающейся крышкой.

Изменение вязкости (X₁) в процентах вычисляют по формуле

где η₁ - условная вязкость грунтовки, определенная по п. 3.6.1 и подпункту 2 табл. 5, с;

η₂ - условная вязкость грунтовки, определенная через 6 ч после смешения основы с кислотным разбавителем, с.

(Измененная редакция, Изм. № 2).

3.9. Определение процента разбавления грунтовок растворителем

50 - 100 г грунтовки, приготовленной по п. 3.6.1, взвешивают с точностью до первого десятичного знака и разбавляют растворителем, указанным в подпункте 4 табл. 5, до вязкости 20 с по вискозиметру типа ВЗ-246 (или ВЗ-4).

Разбавление растворителем (Х₂) в процентах вычисляют по формуле

где т - масса грунтовки, г;

m₁ - масса растворителя, израсходованная для разбавления грунтовки, г.

(Измененная редакция, Изм. № 2).

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

 4.1. Упаковка, маркировка, транспортирование и хранение основы грунтовки - по ГОСТ 9980.3-86 - ГОСТ 9980.5-86.

(Измененная редакция, Изм. № 2).

4.2. Основу упаковывают в стальные фляги с внутренним полиэтиленовым покрытием или оцинкованные стальные фляги по ГОСТ 5799-78.

Допускается по согласованию с потребителем упаковывать основу грунтовки в стальные фляги по ГОСТ 5799-78.

Кислотный разбавитель упаковывают в стеклянные бутыли в деревянных обрешетках по ГОСТ 18573-86 с уплотнением.

(Измененная редакция, Изм. № 2).

4.3. Основу грунтовки и кислотный разбавитель хранят и транспортируют при температуре от минус 10 до плюс 30 °С.

Допускается хранение и транспортирование основы грунтовки и кислотного разбавителя при минус 30 °С, при этом продолжительность хранения и транспортирования не должна превышать один месяц.

4.4. Маркировка транспортной тары - по ГОСТ 14192-77 с нанесением манипуляционных знаков - «Боится нагрева», «Герметичная упаковка», знаков опасности - по ГОСТ 19433-88 (класс 3, подкласс 3.3, классификационный шифр 3313).

На стеклянных бутылях дополнительно наносят манипуляционный знак «Осторожно, хрупкое!».

(Измененная редакция, Изм. № 2).

4а. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

4а.1. Фосфатирующие грунтовки изготовляют непосредственно перед применением, как указано в п. 1.6 настоящего стандарта.

4а.2. После изготовления грунтовки выдерживают в течение 30 мин и разбавляют растворителем РФГ (ГОСТ 12708-77) до вязкости 16 - 20 с при нанесении пневматическим и безвоздушным распылением. Грунтовки наносят кистью при вязкости 20 - 35 с.

Грунтовку марки ВЛ-02 допускается разбавлять растворителями 648 (ГОСТ 18188-72), Р-6, толуолом (ГОСТ 14710-78 и ГОСТ 9880-76) и ксилолом (ГОСТ 9949-76). Грунтовку марки ВЛ-023 допускается разбавлять растворителями Р-648 (ГОСТ 18188-72) и Р-6.

Смешение указанных растворителей при разбавлении грунтовок не допускается.

4а.3. Фосфатирующие грунтовки наносят при температуре от минус 10 °С до плюс 30 °С.

Расход грунтовки марки ВЛ-02 при нанесении кистью - 80 - 95 г/м², пневматическим распылением - 100 - 120 г/м², безвоздушным распылением - 95 - 110 г/м².

Расход грунтовки марки ВЛ-023 при нанесении кистью - 100 - 130 г/м², пневматическим распылением - 120 - 160 г/м², безвоздушным распылением 110 - 150 г/м².

Раздел 4а. (Введен дополнительно, Изм. № 2).

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель должен гарантировать соответствие грунтовок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

(Измененная редакция, Изм. № 1).

5.2. Гарантийный срок хранения основы и кислотного разбавителя - 12 мес. со дня изготовления.

(Измененная редакция, Изм. № 1).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Фосфатирующие грунтовки являются пожароопасными и токсичными материалами, что обусловлено свойствами растворителей, входящих в их состав и применяемых для их разбавления.

Основные характеристики пожароопасности, токсичности растворителей приведены в табл. 6.

Таблица 6

(Измененная редакция, Изм. № 2).

6.2. При производстве, применении и испытании грунтовок должны соблюдаться общие требования безопасности по ГОСТ 12.3.005-75.

6.3. Все работы, связанные с изготовлением и применением грунтовок, должны проводиться в помещениях, снабженных приточно-вытяжной вентиляцией по ГОСТ 12.4.021-75.

6.4. (Исключен, Изм. № 1).

6.5. Лица, связанные с изготовлением и применением грунтовок, должны быть обеспечены специальной одеждой группы З Я_т О_а (ГОСТ 12.4.103-83), резиновыми перчатками и другими средствами индивидуальной защиты.

(Измененная редакция, Изм. № 2).

6.6. Для тушения горящей фосфатирующей грунтовки необходимо использовать тонкораспыленную воду, огнетушители углекислотные марок ОУ-2 и ОУ-5 и воздушно-пенный огнетушитель типа ОВП-100.01.

(Измененная редакция, Изм. № 2).

Приложение. (Исключено, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности

РАЗРАБОТЧИКИ:

Э.Э. Калаус; Г.А. Алексеева (руководитель темы); И.П. Моисеева; Т.С. Рябых; Л.Н. Расчетникова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29 апреля 1977 г. № 1104

3. ВЗАМЕН ГОСТ 12707-67 и ГОСТ 5.1414-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

6. ПЕРЕИЗДАНИЕ (сентябрь 1995 г.) с Изменениями № 1, 2, утвержденными в феврале 1983 г., октябре 1987 г. (ИУС 6-83, 1-88)

СОДЕРЖАНИЕ
