ГОСТ 3.1707-84

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ЗАПИСИ ОПЕРАЦИЙ И ПЕРЕХОДОВ

ЛИТЬЕ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Государственным комитетом СССР по стандартам, Министерством тракторного и сельскохозяйственного машиностроения СССР

ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.11.84 № 3971

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ. Сентябрь 2001 г.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации ПРАВИЛА ЗАПИСИ ОПЕРАЦИЙ И ПЕРЕХОДОВ Литье Unified system for technological documentation. Rules for writing down operations and manufacturing steps. Casting

ГОСТ 3.1707-84

Дата введения 01.01.86

1. Настоящий стандарт устанавливает правила записи технологических операций и переходов литья.

Стандарт распространяется на технологические документы на все способы литья.

2. Наименование операций следует указывать в виде записи, имеющей краткую или полную форму.

2.1. При краткой форме записи наименование операции должно состоять из имени существительного в именительном падеже (см. приложение 1).

2.2. При полной форме записи наименование операции должно состоять из:

- краткой формы наименования операции в соответствии с приложением 1;

- наименования предмета труда, выраженного именем существительным в родительном падеже.

При полной записи наименования операции в ее состав допускается включать дополнительную информацию в соответствии с «Классификатором технологических операций в машиностроении и приборостроении».

Примечание. Допускается взамен наименования операции указывать код по «Классификатору технологических операций в машиностроении и приборостроении».

3. Запись содержания операций следует выполнять в виде маршрутного или операционного описания.

4. При разработке технологических процессов, включающих кроме операций и переходов литья наименования операций и переходов других методов обработки, например термообработки, обработки резанием, следует применять отраслевые нормативно-технические документы, устанавливающие правила записи операций и переходов других методов обработки.

5. При разработке документов следует отражать все необходимые требования и средства, обеспечивающие безопасность труда в соответствии с правилами, установленными ГОСТ 3.1120.

6. В содержание операций и переходов литья должны быть включены:

- ключевые слова, характеризующие метод обработки, выраженные глаголом в неопределенной форме, например «залить», «выбить»;

- дополнительная информация, характеризующая количество изготавливаемых предметов труда и конструктивных элементов, а также средства технологического оснащения, например «плавильный», «формовочная», и количество средств технологического оснащения;

- наименование предметов труда и конструктивных элементов, например «стержень», «металл», «отливка»;

- дополнительная информация о режимах, ссылки на чертежи, технологические инструкции (ТИ) и т.д.

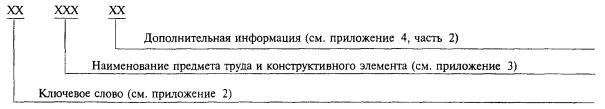

7. Порядок составления записи содержания операции можно условно выразить в следующем виде:

Примечание. При операционном описании дополнительная информация (см. приложение 4, часть 2) в части режимов может быть записана в соответствующих графах.

8. При разработке технологических процессов применяют полную или сокращенную запись содержания операций и переходов литья.

9. Полную запись содержания операций и переходов литья следует применять при отсутствии графического изображения. В этом случае следует указывать дополнительную информацию в соответствии с приложением 4 (части 1 и 2).

10. Сокращенную запись содержания операций и переходов литья следует применять при наличии соответствующего графического изображения и технологических инструкций, поясняющих выполнение операций. В этом случае в записи содержания операций дополнительную информацию допускается не указывать.

Порядок составления сокращенной записи содержания операций и переходов литья допускается условно представить в следующем виде:

11. При текстовой записи информации в технологических документах допускается применять сокращения слов и словосочетаний, приведенные в приложениях 3, 4 и установленные другими нормативно-техническими документами.

12. Выбор полной или сокращенной записи содержания операций и переходов определяется разработчиком документов.

13. Примеры записи полной и сокращенной формы содержания операций и переходов приведены в приложении 5.

14. Условные коды, приведенные в приложениях, служат только для составления записи содержания операций и переходов. Запись условных кодов в технологические документы вносить не требуется.

15. Информацию, не вошедшую в приложения, допускается устанавливать в отраслевых стандартах.

ПРИЛОЖЕНИЕ 1
Обязательное

ПЕРЕЧЕНЬ НАИМЕНОВАНИЙ ОПЕРАЦИЙ

ПРИЛОЖЕНИЕ 2
Обязательное

КЛЮЧЕВЫЕ СЛОВА И ИХ УСЛОВНЫЕ КОДЫ

Примечание. При записи содержания операций «Спекание», «Футеровка» допускается перед ключевым словом записывать слово «Произвести», например «Произвести футеровку ...».

ПРИЛОЖЕНИЕ 3
Рекомендуемое

НАИМЕНОВАНИЕ ПРЕДМЕТОВ ТРУДА И КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ, СРЕДСТВ ТЕХНОЛОГИЧЕСКОГО ОСНАЩЕНИЯ И ИХ УСЛОВНЫЕ КОДЫ

ПРИЛОЖЕНИЕ 4
Рекомендуемое

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ И ЕЕ УСЛОВНЫЕ КОДЫ

ПРИЛОЖЕНИЕ 5
Рекомендуемое

ПРИМЕРЫ ПОЛНОЙ И СОКРАЩЕННОЙ ЗАПИСИ СОДЕРЖАНИЯ ОПЕРАЦИЙ И ПЕРЕХОДОВ
