ГОСТ 3.1402-84

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ
ДОКУМЕНТОВ НА ТЕХНОЛОГИЧЕСКИЕ
ПРОЦЕССЫ РАСКРОЯ МАТЕРИАЛОВ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ РАСКРОЯ МАТЕРИАЛОВ Unified system for technological documentation. Forms and rules of making documents on technological processes of material laying-out

ГОСТ 3.1402-84 Взамен ГОСТ 3.1402-74

Постановлением Государственного комитета СССР по стандартам от 18 декабря 1984 г. № 4506 дата введения установлена

01.01.86

Настоящий стандарт устанавливает виды, формы, правила оформления и комплектность следующих технологических документов (далее - документов), применяемых при различных методах проектирования единичных, типовых и групповых технологических процессов (операций) раскроя материалов на заготовки или детали (далее - раскроя материалов):

- карты технологической информации раскроя материалов механической обработкой;

- карты технологической информации (КТИ) раскроя материалов термической резкой (кислородной, кислородно-флюсовой, плазменно-дуговой, воздушно-дуговой, дуговой и лазерной);

- ведомости деталей, изготовленных из отходов (ВДО).

1. ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ КТИ И ВЕДОМОСТИ ДЕТАЛЕЙ, ИЗГОТОВЛЕННЫХ ИЗ ОТХОДОВ

1.1. Формы КТИ при описании технологических процессов (далее - процессов) раскроя материалов применяют совместно с маршрутными картами (МК) - формы 2, 4, 6, 1а, 1б, 3а, 3б и 5а по ГОСТ 3.1118-82.

Допускается применение МК (формы 1, 3 и 5) в случае описания в МК операций других методов обработки, например штамповки, механической обработки резанием, с операциями раскроя материалов.

1.2. Формы КТИ применяют для указания информации дополнительно к имеющейся в МК, где описывают действия, выполняемые в технологической последовательности операций (переходов), указывают данные по средствам технологического оснащения и трудозатратам.

1.3. В зависимости от способов раскроя материалов следует применять следующие формы КТИ:

- 1 и 1а или 2 и 2а - для раскроя материалов механической обработкой;

- 3, 3а, 4, 5 - для раскроя материалов термической резкой (кислородной, кислородно-флюсовой, плазменно-дуговой, воздушно-дуговой, дуговой и лазерной).

1.3.1. При автоматизированном проектировании документов с использованием максимальной значности печатаемых символов (до 128) алфавитно-цифровых печатающих устройств (АЦПУ) ЭВМ допускается изменять ширину формата документов до 332,8 мм (при шаге печатающих устройств, равном 2,6 мм).

Изменять ширину формата документов следует за счет изменения размеров граф: 12 и 26 - для форм 1 и 1а; 12, 26, 29 и 44 - для форм 3, 3а, 4 и 5; 26 - для форм 6 и 6а.

Формам документов, предназначенным для автоматизированного проектирования, следует присваивать обозначения тех же форм документов, которые применяют при неавтоматизированном проектировании.

Пример построения форм 7 и 7а для САПР ТП приведен в приложении 1.

1.4. Графы форм КТИ следует заполнять построчно с привязкой к соответствующим служебным символам, указанным в табл. 1.

Таблица 1

1.4.1. Правила применения служебных символов установлены в ГОСТ 3.1118-82.

1.5. В форме КТИ раскроя материалов термической резкой установлена зона со служебным символом Р, в блоки которой следует записывать информацию о режимах термической резки материалов.

В зависимости от способа термической резки в форму КТИ необходимо включать следующие блоки:

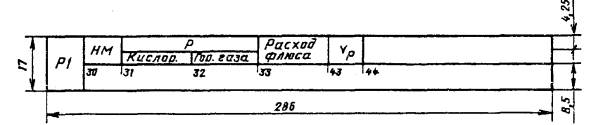

- Р1 (черт. 1) - для кислородной и кислородно-флюсовой резки.

При включении блока Р1 форме КТИ следует присваивать номер 3 и наименование: «КТИ кислородной и кислородно-флюсовой резки материалов».

Черт. 1

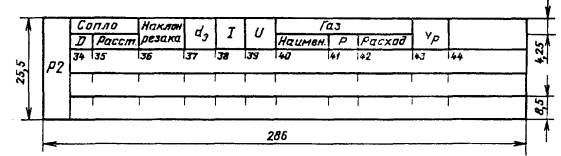

- Р2 (черт. 2) - для плазменно-дуговой, воздушно-дуговой и дуговой резки.

При включении блока Р2 форме КТИ следует присваивать номер 4 и наименование: «КТИ плазменно-дуговой, воздушно-дуговой и дуговой резки материалов».

Черт. 2

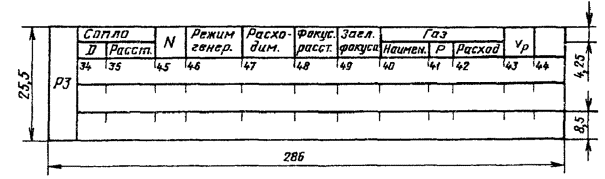

- Р3 (черт. 3) - для лазерной резки.

При включении блока Р3 форме КТИ следует присваивать номер 5 и наименование: «КТИ лазерной резки материалов».

Черт. 3

Включение блоков Р2 или Р3 в форму КТИ раскроя материалов термической резкой следует производить за счет уменьшения количества строк со служебными символами М и Ц.

1.6. ВДО (формы 6 и 6а) следует применять для указания данных о деталях, изготовленных из отходов материала.

1.7. Графы форм КТИ и ВДО следует заполнять в соответствии с табл. 2.

Таблица 2

Черт. 4

Примечания:

1. Информация, вносимая в графы 24 и 25, в строки со служебными символами М не записывается.

2. Допускается не заполнять графы блока (черт. 4) в КТИ единичных и групповых процессов (операций) раскроя материала. В этом случае в соответствующих графах МК указывают значения Тп. з. и Тшт.

1.8. Эскизы раскроя материала допускается выполнять на нижней зоне поля КТИ (формы 1, 2, 3а, 7, 7а) без применения карты эскизов. В этом случае нижней зоне поля КТИ, занятой изображением, должен быть присвоен служебный символ 0.

Пример разработки КТИ с изображением эскиза приведен в приложении 2.

1.8.1. Допускается в нижней зоне поля КТИ помещать следующую информацию:

- о применяемости деталей в изделии (изделиях);

- данные об использовании отходов от других деталей на раскраиваемую деталь, указания по использованию отходов и т.п.

1.9. Размеры граф форм КТИ и ВДО должны соответствовать максимальному количеству знаков, которые можно напечатать в графах; размеры и количество знаков указаны в табл. 3.

Таблица 3

Примечания:

1. В графе «Количество знаков» указано число знаков, соответствующих размеру ширины данной графы. Максимальное количество знаков, вносимых в графы, на один знак меньше числа знаков, указанных в таблице.

2. *Размеры указаны для граф блока Р2, входящих в форму 4.

** Размеры указаны для граф блока Р3, входящих в форму 5.

Размер графы 43 указан для форм 3, 4 и 5.

3. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

4. Размеры граф даны исходя из шага печатающих устройств, равного 2,6 мм.

1.9.1. Разделение граф следует производить вертикальными отрезками прямой линии длиной 0,5-1,5 мм.

При автоматизированном проектировании разделение граф по вертикали и разделение строк по горизонтали следует выполнять наборами соответствующих символов по ГОСТ 27464-87.

Примечания:

1. Допускается разделять графы сплошной вертикальной линией на всю ширину строки.

2. При автоматизированном проектировании допускается разделение строк по горизонтали не производить.

2. ПРАВИЛА КОМПЛЕКТАЦИИ И ОФОРМЛЕНИЯ КОМПЛЕКТОВ ДОКУМЕНТОВ НА ПРОЦЕССЫ РАСКРОЯ МАТЕРИАЛОВ

2.1. Комплектность документов на процессы раскроя материалов зависит от вида разрабатываемых процессов по их организации, от применяемых способов раскроя материалов и устанавливается разработчиком документов в соответствии с требованиями ГОСТ 3.1119-83 при разработке единичных технологических процессов (ЕТП) и ГОСТ 3.1121-84 при разработке типовых (групповых) технологических процессов (ТТП, ГТП).

2.2. В комплектах документов на процессы раскроя материалов основными документами, применяемыми для описания операций, являются формы МК, установленные ГОСТ 3.1118-82.

Формы МК могут выполнять функции следующих документов:

- карты технологического процесса (КТП) - при разработке единичных технологических процессов;

- карты типового технологического процесса (КТТП) - при разработке типовых (групповых) технологических процессов;

- операционной карты (ОК) - при описании операций ЕТП;

- карты типовой операции - при описании операций в ТТП (ГТП);

- карты технологической информации - при разработке КТИ для указания переменной информации о заготовке или детали.

В целях отражения действительного назначения формы МК в графе 28 блока Б6 основной надписи по ГОСТ 3.1103-82 на первом листе следует через дробь проставить условное обозначение того документа, функции которого он выполняет, например:

при выполнении функции КТТП - МК/КТТП;

«             «                «        КТП-МК/КТП;

«             «                «        ОК-МК/ОК;

«             «                «        КТО-МК/КТО;

«             «                «        КТИ-МК/КТИ.

2.3. В зависимости от степени детализации описания процессов следует применять маршрутное, маршрутно-операционное и операционное описание процессов раскроя материалов.

2.3.1. При маршрутном описании все операции процессов раскроя материалов следует описывать в технологической последовательности, кратко, без указания переходов.

В этом случае графическое изображение эскиза раскроя материала допускается выполнять на нижней зоне поля формы МК или на карте эскиза.

2.3.2. Маршрутно-операционное описание процессов раскроя материалов применяют в случае описания отдельных операций кратко, без указания переходов (например в МК), и описания других операций процесса в операционном описании.

2.3.3. Операционное описание процессов раскроя материалов применяют в случае описания всех операций процесса с указанием переходов и технологических режимов.

В качестве ОК следует применять формы МК по ГОСТ 3.1118-82.

2.4. В условиях применения формы МК/КТТП описание операций следует выполнять в технологической последовательности с указанием общих данных, характерных для заготовок или деталей, имеющих разные обозначения.

2.4.1. В условиях применения формы МК/КТП описание операций необходимо выполнять в технологической последовательности с указанием всех необходимых данных для раскроя материала на деталь одного обозначения.

2.4.2. В условиях применения формы МК/КТИ в документе следует указывать только переменную информацию, характерную для раскроя материала на деталь определенного обозначения.

2.5. Для документов, разрабатываемых без применения средств автоматизации и не подлежащих микрофильмированию, при типографском издании бланков допускается применять двустороннюю печать с нанесением на первом листе формы МК, а на оборотной стороне - соответствующей формы КТИ.

2.6. При разработке типовых (групповых) процессов соответствующие формы КТИ применяют взамен ведомостей деталей (заготовок) к типовым (групповым) технологическим процессам (операциям) - ВТП. В данном случае форме КТИ следует присваивать условное обозначение КТИ/ВТП.

2.7. Типовые процессы раскроя материалов могут быть разработаны с применением КТТП и ВТП, установленными ГОСТ 3.1121-84.

2.8. При описании процессов раскроя цветных металлов в состав процессов следует включать операции по сбору и сдаче технологических отходов.

2.9. Пример оформления комплекта документов группового раскроя заготовок из одной исходной заготовки на детали разного обозначения приведен в приложении 2.

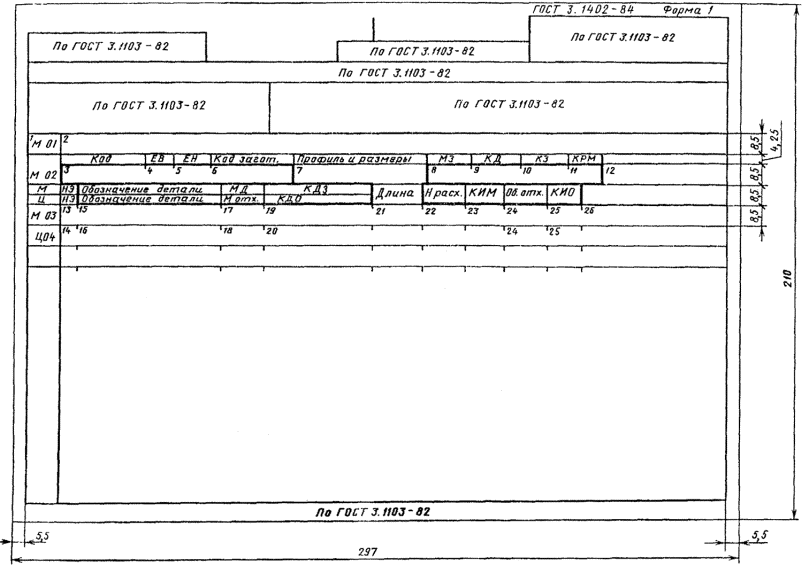

Карта технологической информации раскроя материалов механической обработкой (первый или заглавный лист)

Карта технологической информации раскроя материалов механической обработкой (последующие листы)

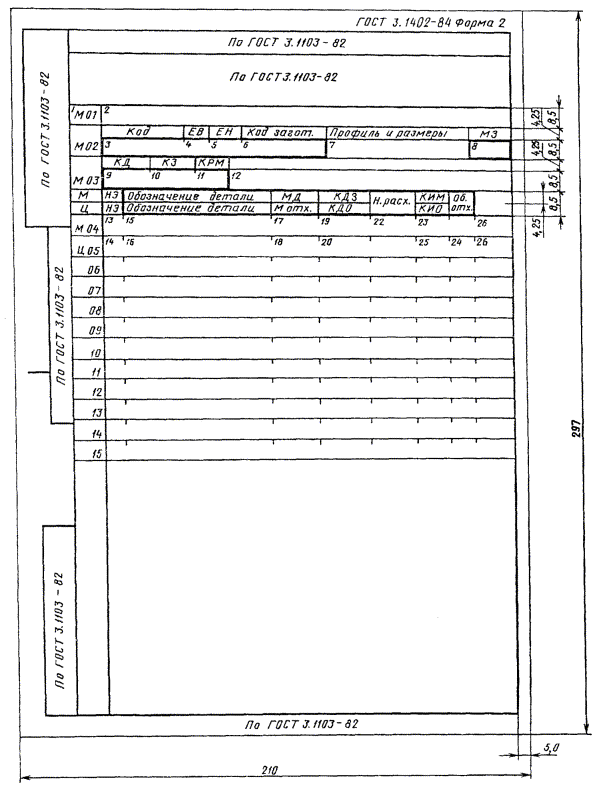

Карта технологической информации раскроя материалов механической обработкой (первый или заглавный лист)

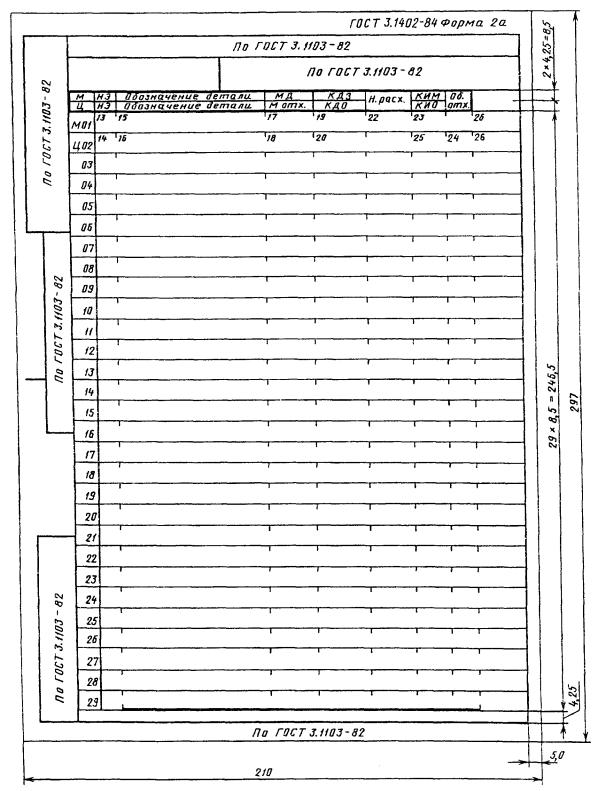

Карта технологической информации раскроя материалов механической обработкой (последующие листы)

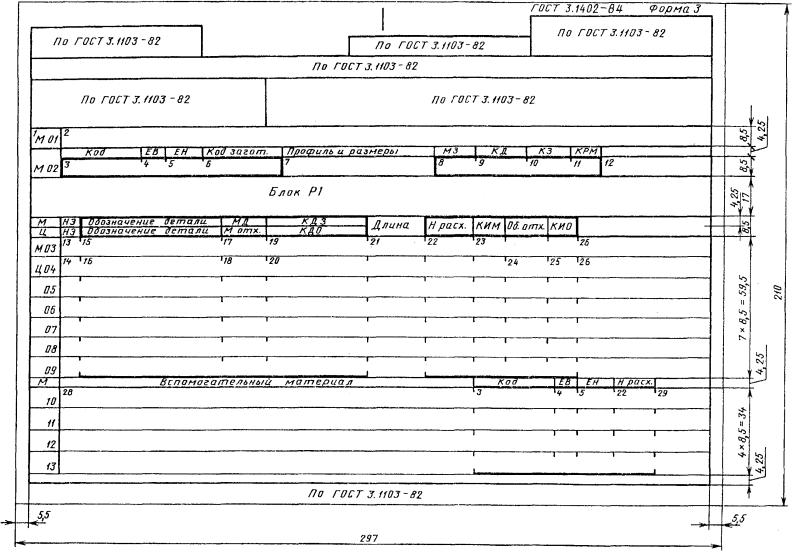

Карта технологической информации раскроя материалов термической (кислородной и кислородно-флюсовой) резкой (первый или заглавный лист)

Карта технологической информации раскроя материалов термической резкой (последующие листы)

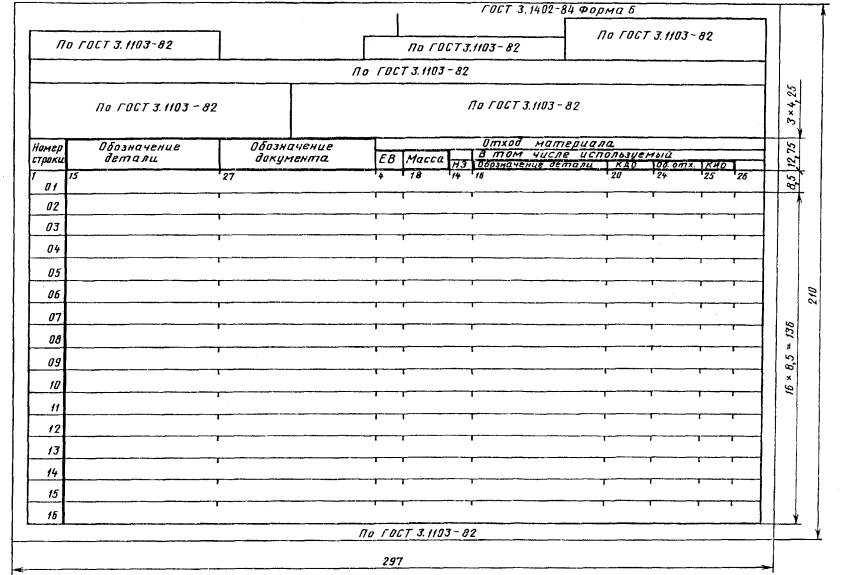

Ведомость деталей, изготовленных из отходов (первый или заглавный лист)

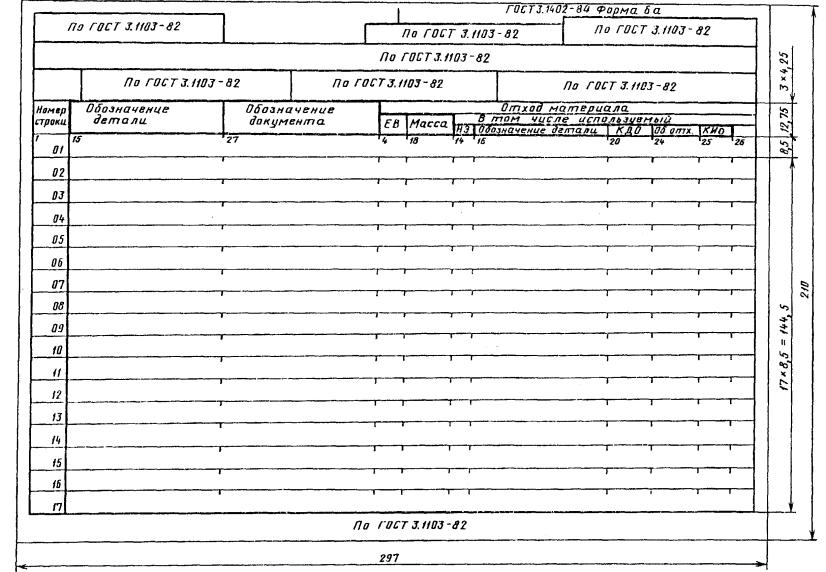

Ведомость деталей, изготовленных из отходов (последующие листы)

ПРИЛОЖЕНИЕ 1
Обязательное

Карта технологической информации раскроя материалов механической обработкой (первый или заглавный лист)

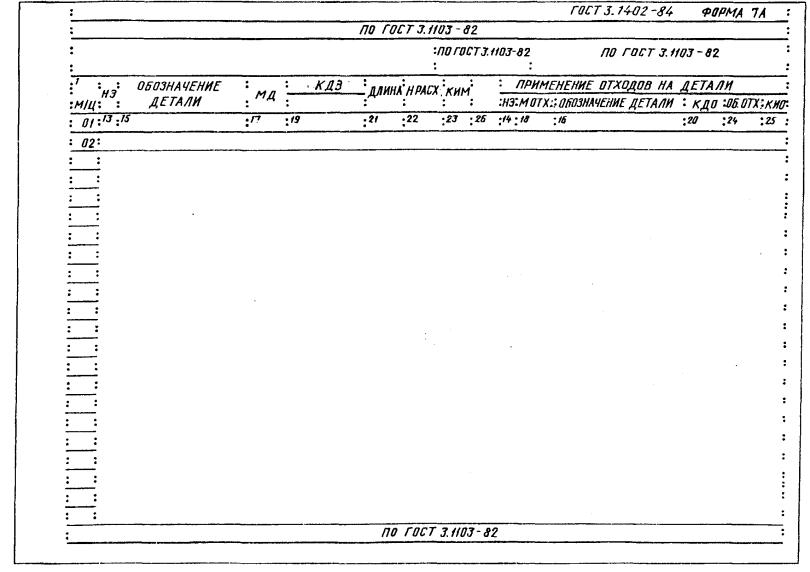

Карта технологической информации раскроя материалов механической обработкой (последующие листы)

ПРИЛОЖЕНИЕ 2
Рекомендуемое

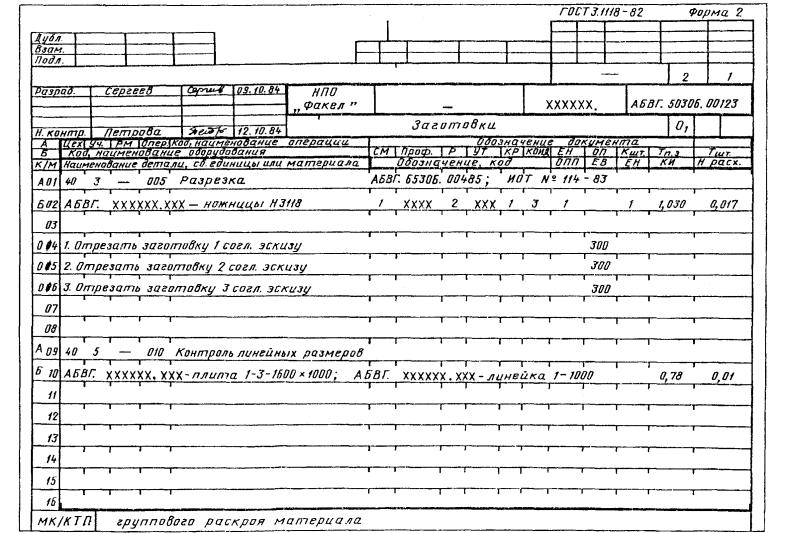

Пример оформления комплекта документов группового раскроя материала механической обработкой
