ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАКОНЕЧНИКИ
КАБЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ ГОСТ 7386-80
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАКОНЕЧНИКИ
КАБЕЛЬНЫЕ МЕДНЫЕ, Конструкция и размеры Pressfastened copper cable thimbles. |
ГОСТ |
Дата введения 01.01.83
1. Настоящий стандарт распространяется на медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм2 на напряжение до 35 кВ.
Стандарт не распространяется па наконечники, применяемые в полупроводниковой технике.
2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150, коды ОКП, предельные отклонения, расчетная масса наконечников и место нанесения маркировки должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Обозначение |
Код ОКП |
Длина контактного стержня |
D |
d |
d1 |
C |
L |
lМИН |
l1 |
l2 |
S** |
В, не более |
RMAX |
Расчетная масса 1000 шт., кг, не более |
|
2,5-3-2,6-М-УХЛЗ* |
31 4982 0011 |
3 |
3,2 |
5 |
2,6 |
0,6 |
28±1,0 |
10 |
12±0,3 |
4,0 |
2,0 |
7 |
10 |
3,1 |
|
2,5-3-2,6-М-2Т* |
31 4982 0012 |
|||||||||||||
|
2,5-4-2,6-М-УХЛЗ |
31 4982 0021 |
4 |
4,3 |
5,0 |
1,7 |
8 |
||||||||
|
2,5-4-2,6-М-Т2 |
31 4982 0022 |
|||||||||||||
|
2,5-5-2,6-М-УХЛЗ |
31 4982 0031 |
5 |
5,3 |
7,0 |
1,3 |
10 |
||||||||
|
2,5-5-2,6-М-Т2 |
31 4982 0032 |
|||||||||||||
|
2,5-6-2,6-М-УХЛЗ* |
31 4982 0033 |
6 |
6,4 |
30±1,0 |
14±0,3 |
1,0 |
12 |
3,0 |
||||||
|
2,5-6-2,6-М-Т2* |
31 4982 0034 |
|||||||||||||
|
4-4-3-М-УХЛЗ |
31 4982 0041 |
4 |
4,3 |
3,0 |
0,5 |
32±1,0 |
12 |
16±0,4 |
5,0 |
1,4 |
8 |
3,6 |
||
|
4-4-3-М-Т2 |
31 4982 0042 |
|||||||||||||
|
4-5-3-М-УХЛЗ |
31 4982 0051 |
5 |
5,3 |
7,0 |
1,1 |
10 |
3,1 |
|||||||
|
4-5-3-М-Т2 |
31 4982 0052 |
|||||||||||||
|
4-6-3-М-УХЛЗ |
31 4982 0061 |
6 |
6,4 |
8,5 |
1,0 |
12 |
3,2 |
|||||||
|
4-6-3-М-Т2 |
31 4982 0062 |
|||||||||||||
|
6-4-4-М-УХЛЗ* |
31 4982 0071 |
4 |
4,3 |
6 |
4,0 |
5,0 |
1,6 |
9 |
4,3 |
|||||
|
6-4-4-М-Т2* |
31 4982 0072 |
|||||||||||||
|
6-5-3-М-УХЛЗ |
31 4982 0081 |
5 |
5,3 |
7,0 |
1,5 |
10 |
3,9 |
|||||||
|
6-5-3-М-Т2 |
31 4982 0082 |
|||||||||||||
|
6-5-3-М-УХЛЗ |
31 4982 0091 |
6 |
6,4 |
8,5 |
1,2 |
12 |
||||||||
|
6-5-3-М-Т2 |
31 4982 0092 |
|||||||||||||
|
10-5-5-М-УХЛЗ* |
34 4982 0101 |
5 |
5,3 |
8 |
5,0 |
0,8 |
40±1,0 |
14 |
20±0,6 |
7,0 |
2,5 |
11 |
10 |
10,0 |
|
10-5-5-М-Т2* |
34 4982 0102 |
|||||||||||||
|
10-6-5-М-УХЛЗ |
34 4982 0111 |
6 |
6,4 |
8,5 |
1,9 |
14 |
9,8 |
|||||||
|
10-6-5-М-Т2 |
34 4982 0112 |
|||||||||||||
|
10-8-5-М-УХЛЗ |
34 4982 0121 |
8 |
8,4 |
11,0 |
1,7 |
16 |
9,2 |
|||||||
|
10-8-5-М-Т2 |
34 4982 0122 |
|||||||||||||
|
16-6-6-М-УХЛЗ |
34 4982 0131 |
6 |
6,4 |
9 |
6,0 |
8,5 |
2,2 |
14 |
11,6 |
|||||
|
16-6-6-М-Т2 |
34 4982 3132 |
|||||||||||||
|
16-8-6-М-УХЛЗ |
34 4982 0141 |
8 |
8,4 |
11,0 |
1,9 |
16 |
10,4 |
|||||||
|
16-8-6-М-Т2 |
34 4982 0142 |
|||||||||||||
|
25-6-7-М-УХЛЗ* |
34 4982 0151 |
6 |
6,4 |
10 |
7,0 |
45±1,0 |
20 |
8,5 |
2,5 |
15 |
5,5 |
|||
|
25-6-7-М-Т2* |
34 4982 0152 |
|||||||||||||
|
25-8-7-М-УХЛЗ* |
34 4982 0161 |
8 |
8,4 |
11,0 |
2,2 |
16 |
13,8 |
|||||||
|
25-8-7-М-Т2* |
34 4982 0162 |
|||||||||||||
|
25-6-8-М-УХЛЗ* |
34 4982 0171 |
6 |
6,4 |
11 |
8,0 |
50±1,0 |
22±0,6 |
8,5 |
2,5 |
15 |
19,8 |
|||
|
25-6-8-М-Т2* |
34 4982 0172 |
|||||||||||||
|
25-8-8-М-УХЛЗ |
34 4982 0181 |
8 |
8,4 |
11,0 |
17,9 |
|||||||||
|
25-8-8-М-Т2 |
34 4982 0182 |
|||||||||||||
|
25-10-8-М-УХЛЗ |
34 4982 0191 |
10 |
10,5 |
11 ,5 |
2,0 |
20 |
16,7 |
|||||||
|
25-10-8-М-Т2 |
34 4982 0192 |
|||||||||||||
|
35-8-9-М-УХЛЗ* |
34 4982 0201 |
8 |
8,4 |
12 |
9,0 |
60±1,5 |
24 |
11,0 |
2,5 |
18 |
25,0 |
|||
|
35-8-9-М-Т2* |
34 4982 0202 |
|||||||||||||
|
35-10-9-М-УХЛЗ* |
34 4982 0211 |
10 |
10,5 |
11,5 |
2,0 |
20 |
24,6 |
|||||||
|
35-10-9-М-Т2* |
34 4982 0212 |
|||||||||||||
|
35-12-9-М-УХЛЗ* |
34 4982 0221 |
12 |
13,0 |
25±0,6 |
13,5 |
2,0 |
22 |
24,1 |
||||||
|
35-12-9-М-Т2* |
34 4982 0222 |
|||||||||||||
|
35-8-10-М-УХЛЗ |
34 4982 0231 |
8 |
8,4 |
13 |
10 |
63±1,5 |
11,0 |
2,3 |
20 |
27,3 |
||||
|
35-8-10-М-Т2 |
34 4982 0232 |
|||||||||||||
|
35-10-10-М-УХЛЗ |
34 4982 0241 |
10 |
10,5 |
12,5 |
25,8 |
|||||||||
|
35-10-10-М-Т2 |
34 4982 0242 |
|||||||||||||
|
35-12-10-М-УХЛЗ |
34 4982 0251 |
12 |
13,0 |
13,5 |
2,1 |
22 |
23,6 |
|||||||
|
35-12-10-М-Т2 |
34 4982 0252 |
|||||||||||||
|
50-8-11-М-УХЛЗ |
34 4982 0261 |
8 |
8,4 |
14 |
11 |
11,0 |
2,3 |
20 |
31,4 |
|||||
|
50-8-11-М-Т2 |
34 4982 0262 |
|||||||||||||
|
50-10-11-М-УХЛЗ |
34 4982 0271 |
10 |
10,5 |
12,5 |
2,1 |
22 |
30,0 |
|||||||
|
50-10-11-М-Т2 |
34 4982 0272 |
|||||||||||||
|
50-12-11-М-УХЛЗ |
34 4982 0281 |
12 |
13,0 |
13,5 |
1,9 |
24 |
27,4 |
|||||||
|
50-12-11-М-Т2 |
34 4982 0282 |
|||||||||||||
|
50-8-12-М-УХЛЗ* |
34 4982 0291 |
8 |
8,4 |
15 |
12 |
65±1,5 |
26±0,6 |
11,0 |
2,4 |
22 |
34,0 |
|||
|
50-8-12-М-Т2* |
34 4982 0292 |
|||||||||||||
|
50-10-12-М-УХЛЗ* |
34 4982 0301 |
10 |
10,5 |
12,5 |
32,3 |
|||||||||
|
50-10-12-М-Т2* |
34 4982 0302 |
|||||||||||||
|
50-12-12-М-УХЛЗ |
34 4982 0303 |
12 |
13,0 |
13,5 |
2,2 |
24 |
28,6 |
|||||||
|
50-12-12-М-Т2 |
34 4982 0304 |
|||||||||||||
|
70-10-13-М-УХЛЗ |
34 4982 0311 |
10 |
10,5 |
16 |
13 |
26 |
27±0,6 |
12,5 |
2,8 |
37,4 |
||||
|
70-10-13-М-Т2 |
34 4982 0312 |
|||||||||||||
|
70-12-13-М-УХЛЗ |
34 4982 0321 |
12 |
13,0 |
13,5 |
35,7 |
|||||||||
|
70-12-13-М-Т2 |
34 4982 0322 |
|||||||||||||
|
95-10-15-М-УХЛЗ* |
34 4982 0331 |
10 |
10,5 |
19 |
15 |
1,0 |
75±1,5 |
32 |
27±0,6 |
12,5 |
3,4 |
28 |
20 |
66,8 |
|
95-10-15-М-Т2* |
34 4982 0332 |
|||||||||||||
|
95-12-15-М-УХЛЗ |
34 4982 0341 |
12 |
13,0 |
13,5 |
65,4 |
|||||||||
|
95-12-15-М-Т2 |
34 4982 0342 |
|||||||||||||
|
95-10-16-М-УХЛЗ* |
34 4982 0351 |
10 |
10,5 |
20 |
16 |
12,5 |
30 |
70,7 |
||||||
|
95-10-16-М-Т2* |
34 4982 0352 |
|||||||||||||
|
95-12-16-М-УХЛЗ* |
34 4982 0361 |
12 |
13,0 |
13,5 |
68,5 |
|||||||||
|
95-12-16-М-Т2* |
34 4982 0362 |
|||||||||||||
|
120-12-17-М-УХЛЗ |
34 4982 0371 |
22 |
17 |
1,3 |
81±2,0 |
34±0,8 |
3,9 |
34 |
25 |
194,5 |
||||
|
120-12-17-М-Т2 |
34 4982 0372 |
|||||||||||||
|
120-16-17-М-УХЛЗ |
34 4982 0381 |
16 |
17,0 |
10,0 |
102,3 |
|||||||||
|
120-16-17-М-Т2 |
34 4982 0382 |
|||||||||||||
|
120-12-18-М-УХЛЗ* |
34 4982 0391 |
12 |
13,0 |
24 |
18 |
1,5 |
85±2,0 |
34 |
13,5 |
5,0 |
35 |
142,4 |
||
|
120-12-18-М-Т2* |
34 4982 0392 |
|||||||||||||
|
120-16-18-М-УХЛЗ* |
34 4982 0401 |
16 |
17,0 |
10,0 |
140,2 |
|||||||||
|
120-16-18-М-Т2* |
34 4982 0402 |
|||||||||||||
|
150-12-19-М-УХЛЗ* |
34 4982 0411 |
12 |
13,0 |
25 |
19 |
90±2,0 |
13,5 |
5,3 |
36 |
155,5 |
||||
|
150-12-19-М-Т2* |
34 4982 0412 |
|||||||||||||
|
150-16-19-М-УХЛЗ |
34 4982 0421 |
16 |
17,0 |
10,0 |
153,8 |
|||||||||
|
150-16-19-М-Т2 |
34 4982 0422 |
|||||||||||||
|
150-12-20-М-УХЛЗ* |
34 4982 0431 |
12 |
13,0 |
26 |
20 |
13,5 |
38 |
168,0 |
||||||
|
150-12-20-М-Т2* |
34 4982 0432 |
|||||||||||||
|
150-16-20-М-УХЛЗ* |
34 4982 0441 |
16 |
17,0 |
16,0 |
163,2 |
|||||||||
|
150-16-20-М-Т2* |
34 4982 0442 |
|||||||||||||
|
185-12-21-М-УХЛЗ* |
34 4982 0451 |
12 |
13,0 |
27 |
21 |
95±2,0 |
38 |
41±1,0 |
13,5 |
40 |
30 |
190,5 |
||
|
185-12-21-М-Т2* |
34 4982 0452 |
|||||||||||||
|
185-16-21-М-УХЛЗ |
34 4982 0461 |
16 |
17,0 |
16,0 |
5,1 |
181,0 |
||||||||
|
185-16-21-М-Т2 |
34 4982 0462 |
|||||||||||||
|
185-20-21-М-УХЛЗ* |
34 4982 0471 |
20 |
21,0 |
18,5 |
170,0 |
|||||||||
|
185-20-21-М-Т2* |
34 4982 0472 |
|||||||||||||
|
185-16-23-М-УХЛЗ* |
34 4982 0481 |
16 |
17,0 |
30 |
23 |
1,7 |
105±2,0 |
16,0 |
6,0 |
45 |
262,6 |
|||
|
185-16-23-М-Т2* |
34 4982 0482 |
|||||||||||||
|
185-20-23-М-УХЛЗ* |
34 4982 0491 |
20 |
21,0 |
20,0 |
5,5 |
48 |
255,4 |
|||||||
|
185-20-23-М-Т2* |
34 4982 0492 |
|||||||||||||
|
240-16-24-М-УХЛЗ |
34 4982 0501 |
16 |
17,0 |
32 |
24 |
2,0 |
16,0 |
6,0 |
272,6 |
|||||
|
240-16-24-М-Т2 |
34 4982 0502 |
|||||||||||||
|
240-26-24-М-УХЛЗ |
34 4982 0511 |
20 |
21,0 |
20,0 |
257,0 |
|||||||||
|
240-26-24-М-Т2 |
34 4982 0512 |
|||||||||||||
|
300-16-27-М-УХЛЗ |
34 4982 0521 |
16 |
17,0 |
31 |
27 |
16,0 |
6,3 |
50 |
304,6 |
|||||
|
300-16-27-М-Т2 |
34 4982 0522 |
|||||||||||||
|
300-20-27-М-УХЛЗ |
34 4982 0531 |
20 |
21,0 |
20,0 |
283,0 |
|||||||||
|
300-20-27-М-Т2 |
34 4982 0532 |
*Допускается применять в технически обоснованных случаях.
** Размер для справок.
(Измененная редакция, Изм. № 2).
3. Кабельные наконечники должны изготовляться из медных труб марки М2 по ГОСТ 617.
Допускается изготовление наконечников из меди других марок по качеству аналогичных марке М2.
4. Основные размеры спрессованных соединений указаны в приложениях 1, 2.
5. Остальные требования - по ГОСТ 23981.
6. Структура и пример условного обозначения приведены в приложении 3.
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ
Рекомендуемые размеры спрессованных соединений кабельных наконечников приведены на черт. 1, 2 и в табл. 1, 2.
1 - наконечник; 2 - кабель.
Черт 1
Примечание: l - длина жильной части хвостовика наконечника в таблице стандарта.
Таблица 1
мм
|
Маркировка |
Сечение жилы, мм2 |
Класс жилы по ГОСТ 22483 |
l1 |
l2 |
h |
|
|
2,5-3-2,6 |
2,5-3 |
2,5 |
3; 4; 5; 6 |
3 |
<1 |
2,5±0,25 |
|
2,5-4-2,6 |
2,5-4 |
3; 4 |
1; 2; 4; 4 |
|||
|
2,5-5-2,6 |
2,5-5 |
|||||
|
2,5-6-2,6 |
2,5-6 |
|||||
|
4-4-3 |
4-4 |
1 |
5 |
|||
|
4-5-3 |
4-5 |
|||||
|
4-6-3 |
4-6 |
5; 6 |
4 |
|||
|
6-4-4 |
6-4 |
4 |
6 |
3,0±0,25 |
||
|
6-5-4 |
6-5 |
5 |
2; 3; 1 |
|||
|
6 |
2; 3; 4; 5 |
|||||
|
8 |
1; 2; 3; 4 |
|||||
|
6-6-4 |
6-6 |
10 |
1 |
|||
|
10-5-5 |
10-5 |
10 |
2; 3; 1 |
4 |
4,0±0,25 |
|
|
10-6-5 |
10-6 |
16 |
1 |
|||
|
10-8-5 |
10-8 |
1 - наконечник; 2 - кабель
Черт. 2
Примечание: l - длина жильной части хвостовика наконечника указана в таблице стандарта.
(Измененная редакция, Изм. № 2).
Таблица 2
Размеры, мм
|
Маркировка |
Сечение, мм2 |
l1 |
l2 |
R |
R1 |
h |
|
|
16-6-6 16-8-6 |
16-6 16-8 |
16 |
9,5 |
4,0 |
5,0 |
5,0 |
4,3 |
|
25-6-8 25-8-8 25-10-8 |
25-6 25-8 25-10 |
25 |
5,0 |
6,0 |
6,0 |
5,0 |
|
|
35-8-10 35-10-10 35-12-10 |
35-8 35-10 35-12 |
35 |
11,5 |
6,0 |
7,0 |
7,0 |
5,5 |
|
50-8-11 50-10-11 50-12-11 |
50-8 50-10 50-12 |
50 |
7,5 |
7,5 |
6,5 |
||
|
70-10-13 70-12-13 |
70-10 70-12 |
70 |
12,5 |
7,5 |
9,0 |
8,5 |
7,3 |
|
95-10-15 95-12-15 |
95-10 95-12 |
95 |
8,0 |
10,5 |
10,0 |
8,5 |
|
|
120-12-17 120-16-17 |
120-12 120-16 |
120 |
13,5 |
10,5 |
12,0 |
12,0 |
11,0 |
|
150-12-19 150-16-19 |
150-12 150-16 |
150 |
14,3 |
12,5 |
14,0 |
14,0 |
12,0 |
|
185-12-21 185-16-21 |
185-12 185-16 |
185 |
15,5 |
13,5 |
1 5,0 |
15,0 |
13,0 |
|
240-16-24 240-20-24 |
240-16 240-20 |
240 |
17,0 |
15,0 |
17,5 |
17,5 |
15,0 |
|
300-16-27 300-20-27 |
300-16 300-20 |
300 |
19,0 |
17,0 |
19,0 |
19,5 |
17,0 |
(Измененная редакция, Изм. № 1, 2).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ СУДОВЫХ ПРОВОДОВ И КАБЕЛЕЙ
Рекомендуемые размеры спрессованных соединений кабельных наконечников приведены на черт. 1 приложения 1 и в таблице.
мм
|
Типоразмер |
Маркировка |
Сечение жилы, мм2 |
Класс жилы по ГОСТ 22483 |
l1 |
l2 |
h |
|
2,5-3-2,6 |
2,6-3 |
2,5 |
3; 4; 5; 6 |
3 |
<1 |
2,5±0,25 |
|
2,5-4-2,6 |
2,6-4 |
3; 4 |
1; 2; 3; 4 |
|||
|
2,5-5-2,6 |
2,6-5 |
|||||
|
2,5-6-2,0 |
2,6-6 |
|||||
|
4-4-3 |
3-4 |
4 |
5 |
|||
|
4-5-3 |
3-5 |
5; 6 |
1 |
|||
|
4-6-3 |
3-6 |
|||||
|
6-4-4 |
4-4 |
4 |
6 |
3,0±0,25 |
||
|
|
|
5 |
2; 3; 4 |
|||
|
6-5-4 |
4-5 |
6 |
2; 3; 4; 5 |
|||
|
6-6-4 |
4-6 |
8 |
1; 2; 3; 4 |
|||
|
10 |
1 |
|||||
|
10-5-5 |
5-5 |
10 |
2; 3; 4 |
4 |
4,0±0,25 |
|
|
10-6-5 |
5-6 |
10 |
1 |
|||
|
10-8-5 |
5-8 |
|||||
|
16-6-6 |
6-6 |
10 |
5; 6 |
5,0±0,25 |
||
|
|
|
16 |
2; 3 |
|||
|
16-8-6 |
6-8 |
25 |
1 |
|||
|
25-6-7 |
7-6 |
10 |
4; 5; 6 |
6 |
6,0±0,25 |
|
|
25-8-7 |
7-8 |
25 |
2 |
|||
|
|
|
35 |
1 |
|||
|
25-6-8 |
8-6 |
25 |
3; 4; 5; 6 |
7,5±0,25 |
||
|
25-8-8 |
8-8 |
35 |
2 |
|||
|
25-10-8 |
8-10 |
|||||
|
35-8-9 |
9-8 |
35 |
3; 4 |
8,0±0,40 |
||
|
35-10-9 |
9-10 |
50 |
1 |
|||
|
35-12-9 |
9-12 |
|||||
|
35-8-10 |
10-8 |
35 |
5; 6 |
|||
|
35-10-10 |
10-10 |
50 |
2 |
|||
|
35-12-10 |
10-12 |
|||||
|
50-8-11 50-10-11 50-12-11 |
11-8 |
50 |
3; 4 |
7 |
1,0 |
8,0±0,40 |
|
11-10 11-12 |
70 |
1; 2 |
||||
|
50-8-12 50-10-12 50-12-12 |
12-8 12-10 12-12 |
50 |
5,6 |
9,0±0,40 |
||
|
70-10-13 |
13-10 |
70 |
3; 1; 6 |
|||
|
70-12-13 |
13-12 |
95 |
1 |
|||
|
95-10-15 |
15-10 |
70 |
5 |
8 |
2,0 |
11,0±0,40 |
|
95-12-15 |
15-12 |
95 |
2; 3; 4; 6 |
|||
|
|
|
120 |
1,2 |
|||
|
95-10-16 |
16-10 |
95 |
5 |
12,0±0,40 |
||
|
95-12-16 |
16-12 |
150 |
1; 2 |
|||
|
120-12-17 120-16-17 |
17-12 17-16 |
120 |
3; 4; 5 |
9 |
3,0 |
14,0±0,40 |
|
120-12-18 |
18-12 |
120 |
6 |
15,0±0,40 |
||
|
120-16-18 |
18-16 |
185 |
1; 2 |
|||
|
150-12-19 |
19-12 |
150 |
3; 6 |
17,0±0,40 |
||
|
150-16-19 |
19-16 |
185 |
3 |
|||
|
150-12-20 |
20-12 |
150 |
4; 5 |
18,0±0,40 |
||
|
150-16-20 |
20-16 |
240 |
1 |
|||
|
185-12-21 185-16-21 |
21-12 21-16 |
185 |
4, 6 |
17,0±0,40 |
||
|
185-20-21 |
21-20 |
240 |
1, 2 |
|||
|
185-16-23 |
23-16 |
185 |
5 |
10 |
3,5 |
19,0±0,40 |
|
185-20-23 |
23-20 |
300 |
1, 2 |
|||
|
240-16-24 240-20-24 |
24-16 24-20 |
240 |
3, 4, 5, 6 |
21,0±0,40 |
||
|
300-16-27 300-20-27 |
27-16 27-20 |
300 |
3, 4, 6 |
11 |
23,0±0,40 |
Примечание. Допускается в технически обоснованных случаях жилы классов 3, 4, 5, 6 оконцовывать наконечниками, предназначенными для жил классов 1, 2 того же сечения.
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 3
Обязательное

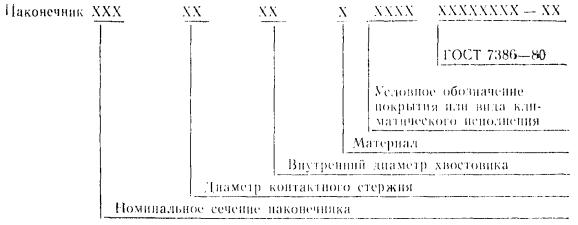

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАКОНЕЧНИКОВ
Пример условного обозначения наконечника глухого номинальным сечением 70 мм2, с отверстием под контактный стержень диаметром 12 мм, с внутренним диаметром хвостовика 13 мм, изготовленного из меди, без покрытия, климатическою исполнения УХЛЗ.
Наконечник 70-12-13-М-УХЛЗ ГОСТ 7386-80
(Измененная редакция, Изм. №2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
РАЗРАБОТЧИКИ В. Н. Алексеенко, Г. Н. Ивановская
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 7 февраля 1980 г. № 609
3. Периодичность проверки - 5 лет
4 ВЗАМЕН ГОСТ 7386-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
ГОСТ 7386-80 |
приложение 3 |
|
ГОСТ 22483-77 |
|
|
ГОСТ 23981-80 |
6. Постановлением Госстандарта № 1173 от 14.09.92 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ (май 1994 г.) с Изменениями № 1, 2, утвержденными в августе 1983 г., июне 1987 г. (ИУС 12-83, 9-87)
|
|
