ПРИСПОСОБЛЕНИЯ СБОРНО-РАЗБОРНЫЕ
ПЕРЕНАЛАЖИВАЕМЫЕ ДЛЯ СБОРКИ ДЕТАЛЕЙ ПОД СВАРКУ

ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 31.2031.01-91

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРИСПОСОБЛЕНИЯ СБОРНО-РАЗБОРНЫЕ ПЕРЕНАЛАЖИВАЕМЫЕ ДЛЯ СБОРКИ ДЕТАЛЕЙ ПОД СВАРКУ Типы, параметры и размеры Readjustable built-up detachable fixtures for assembly of elements to be welded. Types, parameters and dimensions

ГОСТ 31.2031.01-91

Дата введения 01.07.92

Настоящий стандарт распространяется на переналаживаемые накладные сборно-разборные приспособления (далее - приспособления), их детали и сборочные единицы.

Приспособления предназначены для сборки под сварку цилиндрических деталей с гладкими и резьбовыми отверстиями, стержней и плоскостных деталей.

Требования пп. 1, 2, 4, 6-10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Размеры деталей, устанавливаемых под сварку, должны соответствовать указанным в табл. 1.

Таблица 1

2. Стандарт устанавливает типы приспособлений в зависимости от способа их базирования:

1 - по трем плоскостям;

2 - по двум плоскостям и отверстию;

3 - по плоскости и двум отверстиям;

4 - по двум плоскостям и риске;

5 - по плоскости, отверстию и риске.

3. Детали и сборочные единицы приспособлений по функциональному назначению подразделяются на базовые, соединительные, опорно-направляющие, фиксирующие и крепежные.

4. Стандарт устанавливает серии приспособлений, основные параметры которых должны соответствовать указанным в табл. 2.

Таблица 2

5. Основными конструктивными элементами соединения деталей приспособления являются: конические и цилиндрические базовые отверстия, П-образные базы и выступы, зубчатые зацепления.

6. Основные размеры конических базовых отверстий должны соответствовать указанным на черт. 1 и в табл. 3. Предельные отклонения углового размера - .

Черт. 1

Таблица 3

мм

7. Основные размеры цилиндрических базовых отверстий должны соответствовать указанным в табл. 4. Предельные отклонения размеров диаметров в соединительных деталях - Н9.

Таблица 4

8. Ширина П-образных пазов и выступов должна составлять 12 мм. Предельные отклонения - H9, h9 соответственно.

9. Основные размеры зубчатых зацеплений должны соответствовать указанным на черт. 2 и в табл. 5. Степень точности зубчатых зацеплений - 7-B ГОСТ 10242.

Таблица 5

мм

Черт. 2

10. Неуказанные предельные отклонения размеров деталей и сборочных единиц приспособлений - Н14, h14,

11. Примеры типовых схем компоновок приспособлений приведены в приложении.

ПРИЛОЖЕНИЕ
Справочное

ПРИМЕРЫ ТИПОВЫХ СХЕМ КОМПОНОВОК, ПРИСПОСОБЛЕНИЙ

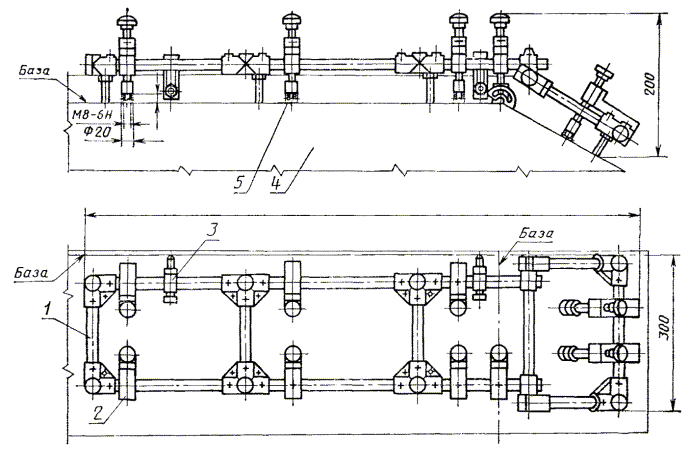

Приспособление с базированием по трем плоскостям (тип 1)

1 - каркас приспособления (1 шт.); 2 - сборочная единица фиксации (11 шт.); 3 - сборочная единица базирования (3 шт.); 4 - корпус изделия (1 шт.); 5 - привариваемая цилиндрическая деталь с гладким отверстием (11 шт.)

Черт. 3

Приспособление с базированием по двум плоскостям и отверстию (тип 2)

1 - каркас приспособления (1 шт.); 2 - сборочная единица фиксации (6 шт.); 3 - сборочная единица базирования (2 шт.); 4 - корпус изделия (1 шт.); 5 - привариваемый стержень (7 шт.).

Черт. 4

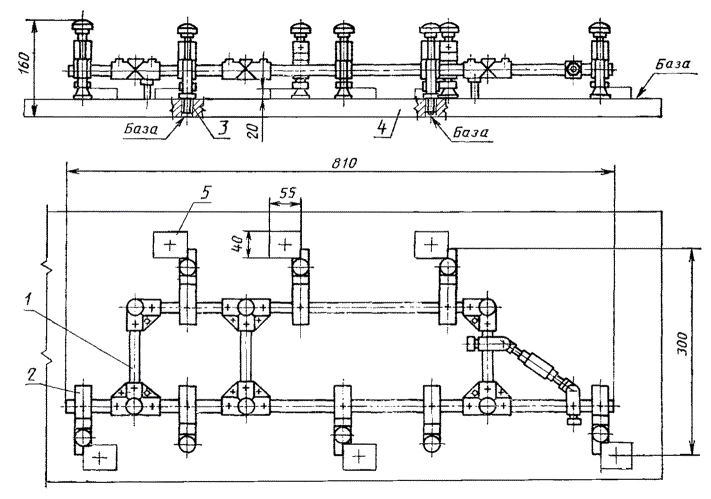

Приспособление с базированием по плоскости я двум отверстиям (тип 3)

1 - каркас приспособления (1 шт.); 2 - сборочная единица фиксации (6 шт.); 3 - сборочная единица базирования (2 шт.); 4 - корпус изделия (1 шт.); 5 - привариваемая плоскостная деталь (6 шт.)

Черт. 5

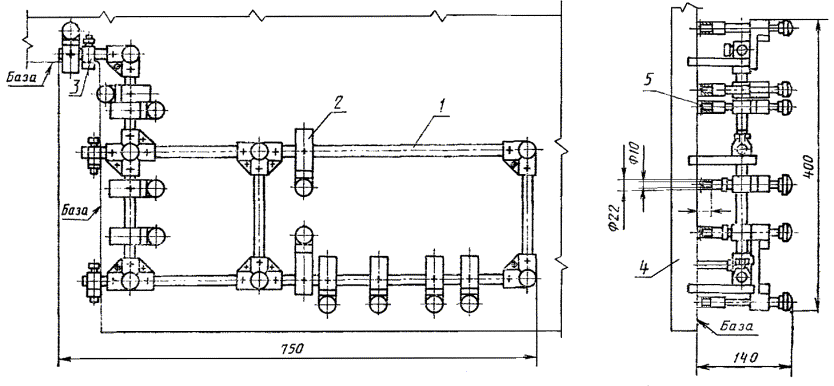

Приспособление с базированием по двум плоскостям и риске (тип 4)

(длина приспособления 980 мм)

1 - каркас приспособления (1 шт.); 2 - сборочная единица фиксации (9 шт.); 3 - сборочная единица базирования (2 шт.); 4 - корпус изделия (1 шт.); 5 - привариваемая цилиндрическая деталь с резьбовым отверстием (9 шт.)

Черт. 6

Приспособление с базированием по плоскости, отверстию и риске (тип 5)

1 - каркас приспособления (1 шт.); 2 - сборочная единица фиксации (5 шт.); 3 - сборочная единица базирования (1 шт.); 4 - корпус изделия (1 шт.); 5 - привариваемый стержень (4 шт.); 6 - привариваемая плоскостная деталь (2 шт.)

Черт. 7

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством оборонной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.04.91 № 562

3. Срок проверки - 1996 г., периодичность проверки - 5 лет

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
