ГОСТ Р ИСО 3394-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ
ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
Размеры
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Научно-исследовательским и экспериментально-конструкторским институтом тары и упаковки (НИЭКИТУ)
ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 223 «Упаковка»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1999 г. № 630-ст
3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3394-84 «Тара транспортная жесткая прямоугольного сечения. Размеры»
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСТ Р ИСО 3394-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
Размеры
Transport rigid rectangular packages.
Dimensions
Дата введения 2001-01-01
1 Область применения
Настоящий стандарт устанавливает два ряда размеров транспортной жесткой тары прямоугольного сечения, основанных на размерах (модуле) 600´400 мм.
2 Определения
В настоящем стандарте применяют следующий термин с соответствующим определением:
размеры в плане: Размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная тара, четырьмя вертикальными плоскостями, пересекающимися под прямым углом (рисунок 1).
Рисунок 1
3 Сущность метода
Наружные размеры транспортной тары (длину и ширину) получают умножением или делением размера модуля в плане на целое число.
4 Размеры
Примеры размеров в плане, вычисленных в соответствии с разделом 3, приведены в таблице 1 и приложении А.
Таблица 1 - Размеры транспортной тары
В миллиметрах
|
Модуль 600´400 |
|
|
Кратный размер |
Дольный размер |
|
1200´1000 |
600´400 |
|
1200´800 |
300´400 |
|
1200´600 |
200´400 |
|
1200´400 |
150´400 |
|
800´600 |
120´400 |
|
|
|
|
|
600´200 |
|
|
300´200 |
|
|
200´200 |
|
|
150´200 |
|
|
120´200 |
|
|
|
|
|
600´133 |
|
|
300´133 |
|
|
200´133 |
|
|
150´133 |
|
|
120´133 |
|
|
|
|
|
600´100 |
|
|
300´100 |
|
|
200´100 |
|
|
150´100 |
|
|
120´100 |
|
Примечание - Кратные и дольные размеры являются примерами, вычисленными по модулю размером 600´400 мм. |
|
5 Высота
Высоту транспортной тары выбирают по согласованию с потребителем тары.
6 Допуски
Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной тары.

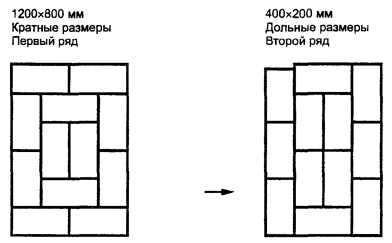

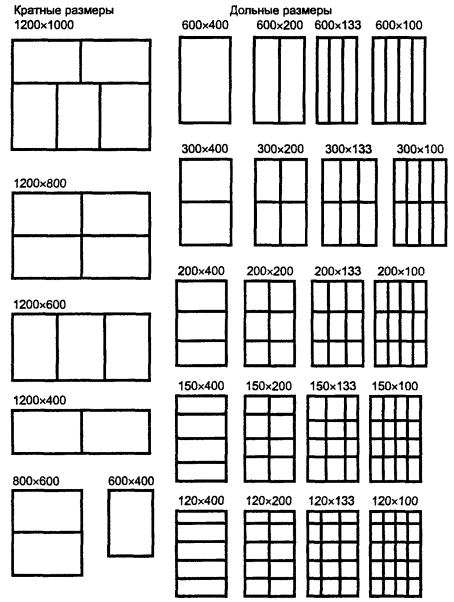

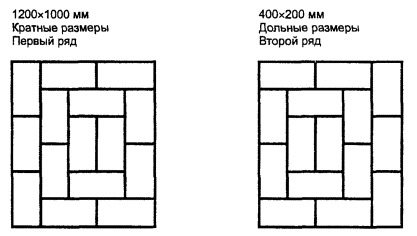

ПРИЛОЖЕНИЕ А
(справочное)
Примеры сочетаний кратных и дольных размеров
Размеры в миллиметрах
Ключевые слова: тара прямоугольного сечения, модуль, размеры, кратные размеры, дольные размеры
|
|
