ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНВЕЙЕРЫ ПОДВЕСНЫЕ ЦЕПНЫЕ
НАИМЕНОВАНИЯ ЧАСТЕЙ
ГОСТ 25721-83
(СТ СЭВ 1338-78)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНВЕЙЕРЫ ПОДВЕСНЫЕ ЦЕПНЫЕ Наименования частей Overhead chain conveyors. Parts names |
ГОСТ (СТ СЭВ 1338-78) |
Постановлением Государственного комитета СССР по стандартам от 14 апреля 1983 г. № 1838 срок введения установлен
с 01.01.84
1. Настоящий стандарт распространяется на цепные подвесные конвейеры и устанавливает наименования их частей.
Стандарт полностью соответствует СТ СЭВ 1338-78.

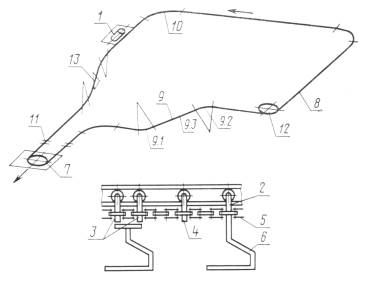

2. Наименования частей цепных подвесных грузонесущих конвейеров должны соответствовать указанным на черт. 1 и в табл. 1.
|
Позиция по черт. 1 |
Наименование части |
Позиция по черт. 1 |
Наименование части |
|
1 |
Привод |
9 |
Вертикальный поворот |
|
2 |
Рабочая каретка |
9.1 |
Вертикальный поворот, нижняя часть |
|
3 |
Траверсная каретка |
9.2 |
Вертикальный поворот, верхняя часть |
|
4 |
Поддерживающая каретка |
9.3 |
Вертикальный поворот, наклонная часть |
|
5 |
Тяговая цепь |
10 |
Горизонтальный поворот |
|
6 |
Подвеска для груза |
11 |
Раздвижной стык |
|
7 |
Натяжное устройство |
12 |
Поворотное устройство |
|
8 |
Прямолинейный участок горизонтальный |
13 |
Ловитель |

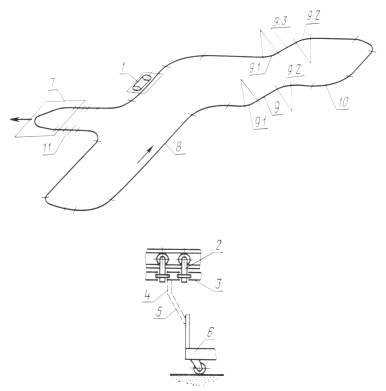

3. Наименования частей цепных подвесных грузоведущих конвейеров должны соответствовать указанным на черт. 2 и в табл. 2.
|
Позиция по черт. 2 |
Наименование части |
Позиция по черт. 2 |
Наименование части |
|
1 |
Привод |
8 |
Прямолинейный участок, горизонтальный |
|
2 |
Каретка |
9 |
Вертикальный поворот |
|
3 |
Тяговая цепь |
9.1 |
Вертикальный поворот, нижняя часть |
|
4 |
Грузоведущее устройство |
9.2 |
Вертикальный поворот, верхняя часть |
|
5 |
Прицепное устройство |
9.3 |
Вертикальный поворот, наклонная часть |
|
6 |
Напольная тележка |
10 |
Горизонтальный поворот |
|
7 |
Натяжное устройство |
11 |
Раздвижной стык |

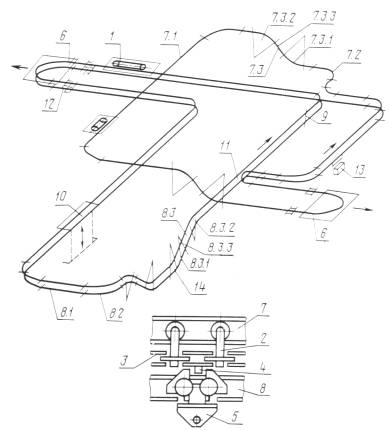

4. Наименования частей цепных подвесных толкающих конвейеров должны соответствовать указанным на черт. 3 и в табл. 3.
|
Позиция по черт. 3 |
Наименование части |
Позиция по черт. 3 |
Наименование части |
|
1 |
Привод |
8 |
Грузовой путь |
|
2 |
Каретка |
8.1 |
Прямолинейный участок, горизонтальный |
|
3 |
Тяговая цепь |
8.2 |
Горизонтальный поворот |
|
4 |
Толкатель |
8.3 |
Вертикальный поворот |
|
5 |
Грузовая тележка |
8.3.1 |
Вертикальный поворот, нижняя часть |
|
6 |
Натяжное устройство |
8.3.2 |
Вертикальный поворот, верхняя часть |
|
7 |
Тяговый путь |
8.3.3 |
Вертикальный поворот, наклонная часть |
|
7.1 |
Прямолинейный участок, горизонтальный |
9 |
Останов |
|
7.2 |
Горизонтальный поворот |
10 |
Опускная секция |
|
7.3 |
Вертикальный поворот |
11 |
Стрелка |
|
7.3.1 |
Вертикальный поворот, нижняя часть |
12 |
Раздвижной стык |
|
7.3.2 |
Вертикальный поворот, верхняя часть |
13 |
Подвеска для груза |
|
7.3.3 |
Вертикальный поворот, наклонная часть |
14 |
Ловитель |
|
|
