ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ГАЗПРОМ»

Общество с ограниченной ответственностью
«Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ»

Общество с ограниченной ответственностью
«Информационно-рекламный центр газовой промышленности»

СТАНДАРТ ОРГАНИЗАЦИИ

ДОКУМЕНТЫ НОРМАТИВНЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ, СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ ОБЪЕКТОВ ОАО «ГАЗПРОМ»

ПОЛОЖЕНИЕ
ПО СЕРВИСНОМУ ОБСЛУЖИВАНИЮ ОБОРУДОВАНИЯ И СООРУЖЕНИЙ ЭНЕРГОХОЗЯЙСТВА ОАО «ГАЗПРОМ»

СТО Газпром 2-2.3-132-2007

Дата введения - 2007-10-15

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ»

2 ВНЕСЕН Управлением энергетики Департамента по транспортировке, подземному хранению и использованию газа ОАО «Газпром»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Распоряжением ОАО «Газпром» от 19 июня 2007 г. № 160 с 15 октября 2007 г.

4 ВЗАМЕН ВРД 39-1.10-077-2003 «Положение по сервисному обслуживанию оборудования, сооружений энергохозяйств организаций ОАО «Газпром»

Содержание

Введение

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие положения

4.1 Цели сервисного обслуживания

4.2 Объекты сервисного обслуживания

5 Структура сервисного обслуживания и функциональные задачи

6 Виды сервисного обслуживания

7 Этапы проведения сервисного обслуживания

8 Планирование и учет средств для проведения работ по сервисному обслуживанию

9 Требования к организациям, осуществляющим сервисное обслуживание

10 Выбор организаций, осуществляющих сервисное обслуживание

Приложение А (обязательное) Требования к разработке Типовых методик проведения работ при сервисном обслуживании оборудования и сооружений энергохозяйства ОАО «Газпром»

А.1 Общие требования к Типовой методике

А.2 Требования к разделам Типовой методики

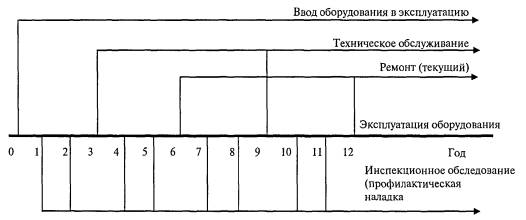

Приложение Б (рекомендуемое) Примерная схема сервисного обслуживания отдельного вида оборудования объектов сервисного обслуживания

Приложение В (обязательное) ПРОТОКОЛ №___ передачи объектов энергохозяйства Заказчика на сервисное обслуживание сервисной организации

Приложение Г (рекомендуемое) ПЕРЕЧЕНЬ объектов энергохозяйства Заказчика, передаваемых на сервисное обслуживание с __________ 200__ г. сервисной организации сроком на ___ лет

Приложение Д (рекомендуемое) ВЕДОМОСТЬ ДЕФЕКТОВ

Приложение Е (рекомендуемое) КАЛЕНДАРНЫЙ ПЛАН-ГРАФИК производства работ по сервисному обслуживанию

Приложение Ж (рекомендуемое) ПРОТОКОЛ соглашения о передаче на сервисное обслуживание

Библиография

Введение

СТО Газпром «Положение по сервисному обслуживанию оборудования и сооружений энергохозяйства ОАО «Газпром» разработан с учетом нормативных документов, соответствующих правил и директивных материалов государственных органов надзора, а также инструкций по эксплуатации электростанций и электроподстанций и других инструкций и правил по эксплуатации электрооборудования и электроустановок.

В данном документе сервисное обслуживание рассматривается как единый комплекс мероприятий и работ по техническому обследованию, выявлению неисправностей, дефектов и отказов, планированию и производству технического обслуживания и ремонта оборудования и сооружений энергохозяйства, исходя из технического состояния на момент обследования и в период предшествующей эксплуатации.

Внедрение сервисного обслуживания оборудования позволяет совершенствовать систему технического обслуживания и ремонта технологического оборудования и развитие ремонтных производств ОАО «Газпром». Стандарт разработан взамен ВРД 39-1.10-077-2003 «Положение по сервисному обслуживанию оборудования, сооружений энергохозяйств организаций ОАО «Газпром».

1 Область применения

1.1 Настоящий стандарт устанавливает цели, объекты и структуру сервисного обслуживания (далее - СО), этапы планирования и выполнения работ, порядок их учета, а также общие требования к сервисным организациям.

1.2 Настоящий стандарт является обязательным для всех организаций и дочерних обществ ОАО «Газпром», выступающих в роли заказчиков (далее - Заказчики).

Организации, выполняющие сервисное обслуживание энергетического оборудования и сооружений энергохозяйства организаций ОАО «Газпром», обязаны соблюдать требования настоящего стандарта.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

СТО РД Газпром 39-1.10-083-2003 Положение о системе технического диагностирования оборудования и сооружений энергохозяйства ОАО «Газпром».

3 Термины и определения

3.1 В настоящем стандарте использованы следующие термины с соответствующими определениями:

3.1.1 авария: Нарушение в работе или повреждение энергетического оборудования или сооружений, приведшее к серьезному изменению параметров электроснабжения, теплоснабжения, вентиляции и кондиционирования воздуха, водоснабжения и водоотведения потребителей дочернего общества (организации) ОАО «Газпром».

Примечание - Классификация показателей, характеризующих степень изменения параметров энергоснабжения в результате аварий в энергохозяйстве ОАО «Газпром», производится в соответствии с «Инструкцией по расследованию и учету нарушений в работе объектов энергетического хозяйства потребителей электрической и тепловой энергии ОАО «Газпром» [1].

3.1.2 головная сервисная организация: Организация, наделенная функциями общего руководства работ по СО, обеспечения нормативной, технической и методической документацией, ведения базы данных, проведения тендеров среди сервисных организаций.

Примечание - Назначение головной сервисной организации осуществляется в соответствии с установленным в ОАО «Газпром» порядком.

3.1.3 сервисная организация: Организация, выполняющая работы по сервисному обслуживанию оборудования и сооружений энергохозяйства ОАО «Газпром», имеющая необходимые лицензии и статус юридического лица.

Примечание - Назначение сервисной организации осуществляется на основе конкурсного отбора и в соответствии с установленным в ОАО «Газпром» порядком.

3.1.4 Заказчик: Организация ОАО «Газпром», оборудованию и сооружениям энергохозяйства которого требуется СО.

3.1.5 научно-методический центр: Организация ОАО «Газпром», выполняющая научно-исследовательские работы в области энергетики газовой промышленности и осуществляющая разработку методик сервисного обслуживания.

Примечание - Назначение научно-методических центров осуществляется в соответствии с установленным в ОАО «Газпром» порядком.

3.1.6 оборудование и сооружения энергохозяйства: Совокупность оборудования и сооружений электрохозяйств, теплохозяйств, хозяйств водоснабжения и водоотведения, водоподготовки, вентиляции и кондиционирования воздуха дочерних обществ (организаций) ОАО «Газпром».

3.1.7 отказ: Событие, заключающееся в нарушении работоспособного состояния объекта.

3.1.8 ремонт: Комплекс операций по восстановлению исправности или работоспособности изделий или их составных частей.

3.1.9 плановый ремонт: Ремонт, постановка на который осуществляется в соответствии с требованиями нормативной и технической документации.

3.1.10 неплановый ремонт: Ремонт, постановка изделий на который осуществляется без предварительного назначения.

3.1.11 ремонт по техническому состоянию: Плановый ремонт, при котором контроль технического состояния выполняется с периодичностью и объемом, установленными в нормативной и технической документации, а объем и момент начала ремонта определяются техническим состоянием объекта.

3.1.12 текущий ремонт: Ремонт, выполняемый для обеспечения или восстановления работоспособности изделия и состоящий в замене и (или) восстановлении отдельных частей.

3.1.13 капитальный ремонт: Ремонт, выполняемый для восстановления исправности и полного или близкого к полному восстановлению ресурса изделия с заменой или восстановлением любых его частей, включая базовые.

3.1.14 система технического обслуживания и ремонта (система ТО и Р): Совокупность взаимосвязанных средств, исполнителей и документации технического обслуживания и ремонта, необходимых для поддержания и восстановления качества изделий, входящих в эту систему.

3.1.15 сервисное обслуживание оборудования и сооружений энергохозяйства: Комплекс работ по техническому обследованию, выявлению отказов и дефектов, техническому обслуживанию, регламентированному ремонту и ремонту по техническому состоянию (текущему ремонту) с обеспечением необходимыми запасными частями, а также контролем за техническим состоянием оборудования и сооружений энергохозяйства в процессе эксплуатации.

3.1.16 техническое диагностирование: Определение специалистами по техническому диагностированию фактического технического состояния объекта диагностирования по правилам, установленным соответствующей нормативной и технической документацией, с распознаванием причин изменения технического состояния с определенной погрешностью и прогнозированием дальнейшего технического состояния объекта диагностирования.

3.1.17 техническое обследование: Процесс определения технического состояния оборудования и сооружений энергохозяйства с определенной точностью с целью получения заключения о месте, виде и причине дефектов.

3.1.18 техническое обслуживание: Комплекс операций или операция по поддержанию работоспособности или исправности изделия при использовании по назначению, ожидании, хранении и транспортировании.

3.1.19 энергетическое оборудование: Совокупность установок и вспомогательных устройств электрохозяйств, теплохозяйств, хозяйств водоснабжения и водоотведения, водоподготовки, вентиляции и кондиционирования воздуха дочерних обществ (организаций) ОАО «Газпром».

3.1.20 энергетическое сооружение: Комплекс конструктивно сочлененных объектов энергетического хозяйства, представляющих собой единое целое и предназначенных для обеспечения потребителей предприятия энергией различных видов, а также для вентиляции и кондиционирования воздуха, водоотведения и очистки промышленных и хозяйственных стоков.

3.1.21 эксплуатация: Стадия жизненного цикла изделия, на которой реализуется, поддерживается или восстанавливается его качество.

3.1.22 электронная база данных по сервисному обслуживанию (ЭБД по СО) оборудования и сооружений энергохозяйства: Комплекс структурированных данных, используемых и (или) формируемых при сервисном обслуживании оборудования и сооружений энергохозяйства ОАО «Газпром», хранящихся на компьютеризированных устройствах памяти, извлекаемых и (или) применяемых с помощью соответствующего программного обеспечения.

4 Общие положения

4.1 Цели сервисного обслуживания

4.1.1 Целями СО оборудования и сооружений энергохозяйства являются:

- предупреждение аварийного выхода из строя оборудования и сооружений, снижение количества аварий и отказов за счет своевременного технического обслуживания, профилактической наладки и ремонта;

- своевременное выявление неисправных узлов оборудования и сооружений энергохозяйства и определение причин выхода их из строя;

- ремонт оборудования, сооружений энергохозяйства, не удовлетворяющего эксплуатационным техническим параметрам, восстановление ресурса оборудования путем замены или ремонта неисправных узлов и агрегатов.

4.1.2 Указанные цели СО достигаются за счет:

- интеграции мер и работ по обследованию, техническому обслуживанию, профилактическому ремонту и наладке в единый комплекс мероприятий для повышения эффективности эксплуатации и восстановления ресурса оборудования и сооружений энергохозяйства;

- разделения функций эксплуатационного персонала Заказчика и персонала сервисных организаций при проведении работ по обследованию, техническому обслуживанию, ремонту, обеспечению запасными частями и контролю за техническим состоянием оборудования и сооружений энергохозяйства в процессе эксплуатации;

- определения Заказчиком видов СО и объемов сервисных услуг, выбора наиболее эффективных сервисных организаций на основе требований, обеспечивающих заданную надежность эксплуатации с минимизацией прямых расходов на СО;

- осуществления информационного обеспечения по текущему техническому состоянию и ремонту оборудования, сооружений энергохозяйства;

- предоставления рекомендаций и заключений о возможных сроках дальнейшей эксплуатации объектов;

- выполнения гарантийных обязательств по СО оборудования и сооружений энергохозяйства.

4.2 Объекты сервисного обслуживания

4.2.1 Объектами СО являются энергетические установки и сооружения, эксплуатируемые в энергохозяйстве, в том числе:

- распределительные устройства напряжением до и выше 1000 В;

- трансформаторные подстанции;

- кабельные и воздушные линии электропередачи до и выше 1000 В;

- электрические машины;

- системы постоянного тока;

- полупроводниковые преобразователи до и выше 1000 В;

- электростанции собственных нужд;

- системы и средства управления, автоматики и защиты;

- заземляющие устройства и устройства молниезащиты;

- котлы и котельные установки;

- объекты тепловодоснабжения;

- очистные и водозаборные сооружения.

Данный перечень по согласованию с Заказчиком может быть дополнен и другими объектами энергетического хозяйства.

4.2.2 СО должно проводиться на основе Типовых методик, утвержденных головной сервисной организацией. Требования к разработке Типовых методик проведения работ при СО оборудования и сооружений энергохозяйства ОАО «Газпром» должны соответствовать приведенным в приложении А.

4.2.3 СО подлежат вновь вводимые в эксплуатацию или прошедшие капитальный ремонт энергетическое оборудование, установки или сооружения.

5 Структура сервисного обслуживания и функциональные задачи

5.1 Схема взаимодействия организаций ОАО «Газпром» в процессе СО оборудования энергохозяйства представлена на рисунке 1.

5.2 Функциональные задачи:

5.2.1 Подразделение по энергетике, ответственное за вопросы энергообеспечения в Обществе, осуществляет планирование и общее руководство СО:

- планирование стратегии использования финансовых средств на СО;

- контроль выполнения объемов работ по СО;

- контроль за методическим обеспечением СО.

5.2.2 Головная сервисная организация по проведению СО осуществляет:

- разработку Типовых методик проведения работ по СО;

- выполнение работ по СО;

- координацию действий своих филиалов и сервисных организаций, выполняющих СО на объектах энергохозяйства;

- формирование сводных отчетов по выполненным работам СО и направление их в подразделение по энергетике;

- формирование и ведение ЭБД по СО оборудования и сооружений энергохозяйства в рамках системы ТО и Р;

- анализ результатов СО;

- подбор субподрядных сервисных организаций;

- предоставление сведений в подразделение по энергетике о сервисных организациях;

- заключение договоров с сервисными организациями на проведение СО;

- подготовку предложений по повышению эффективности эксплуатации, восстановлению и продлению ресурса оборудования и сооружений, снижению затрат на обслуживание и ремонт.

5.2.3 Сервисные организации осуществляют:

- проведение работ по СО;

- передачу информации по установленной форме о выполненных работах в головную сервисную организацию для ведения ЭБД по СО оборудования и сооружений энергохозяйства ОАО «Газпром»;

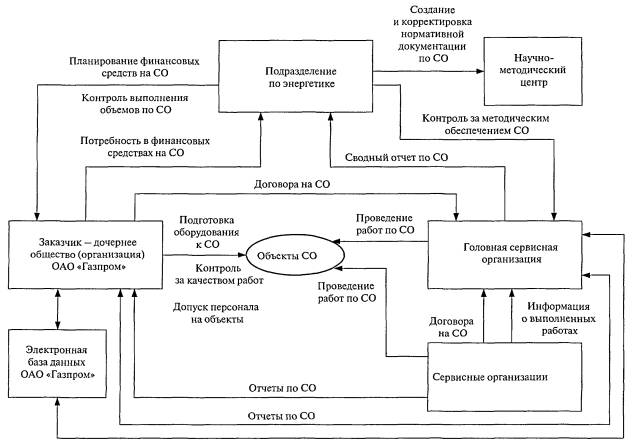

Рисунок 1 - Схема взаимодействия организаций в процессе сервисного обслуживания оборудования энергохозяйства ОАО «Газпром»

- подготовку предложений по повышению эффективности эксплуатации, восстановлению и продлению ресурса оборудования и сооружений, снижению затрат на обслуживание и ремонт.

5.2.4 Заказчики, на объектах которых проводится СО, осуществляют:

- подготовку оборудования и сооружений энергохозяйства к проведению СО;

- заключение договоров с головной сервисной организацией на проведение СО;

- допуск в установленном порядке персонала сервисных организаций на объекты энергохозяйства для производства работ;

- оперативный контроль за производством и качеством работ по СО;

- доступ персонала головной сервисной организации к своим информационным сетям для внесения изменений в ЭБД по СО, обработки и анализа данных по испытаниям, измерениям, ремонтам;

- привлечение головной сервисной организации и сервисных организаций к расследованию аварий и отказов, возникших на объектах, переданных в СО;

- передачу в подразделение по энергетике сведений о потребности в работах по СО оборудования и сооружений энергохозяйства на планируемый год в соответствии с формой № 83-газ;

- приемку отчетной документации по исполнению договора на СО.

5.2.5 Научно-методический центр по заданию подразделения по энергетике осуществляет методическое руководство СО, создание и корректировку нормативной документации по СО.

6 Виды сервисного обслуживания

В комплекс мероприятий по повышению эффективности эксплуатации и восстановлению ресурса оборудования и сооружений энергохозяйства входят следующие виды СО:

6.1 Поддержка эксплуатации и технического обслуживания:

- консультирование и помощь в планировании работ по текущей эксплуатации, техническому обслуживанию и ремонту обслуживаемого объекта;

- участие в проведении ежедневных мероприятий по текущей эксплуатации;

- участие в проведении мероприятий по техническому обслуживанию;

- участие в проведении мероприятий по текущим ремонтам;

- участие в ведении технической и отчетной документации.

6.2 Инспекционное обслуживание:

- профилактический инструментальный контроль технического состояния оборудования с установленной периодичностью;

- проверка ведения технической и отчетной документации;

- инспектирование склада запчастей и инструментов, необходимых для обслуживания оборудования;

- анализ результатов проведенной инспекции, отчет и рекомендации.

6.3 Поддержка в проведении капитальных ремонтов:

- техническая поддержка в ходе проведения плановых и неплановых (аварийно-восстановительных) капитальных ремонтов;

- инструктирование и обучение по специфическим операциям;

- инспектирование наличия запчастей и инструментов, необходимых для выполнения капитальных ремонтов;

- участие в ведении технической и отчетной документации по выполненным капитальным ремонтам.

6.4 Техническое обслуживание:

- выполнение периодических плановых мероприятий по техническому обслуживанию;

- анализ состояния оборудования и подготовка реестра потребности в запчастях, материалах и инструментах, необходимых для выполнения технического обслуживания;

- обеспечение Заказчика технической информацией и документацией;

- отчет о выполненном техническом обслуживании.

6.5 Содействие в организации эксплуатации:

- обеспечение объекта Заказчика административно-техническим персоналом сервисной организации;

- обеспечение объекта Заказчика эксплуатационным персоналом сервисной организации и/или обучение персонала Заказчика;

- разработка методик, инструкций и другой нормативной и технической документации по эксплуатации и обслуживанию объекта.

6.6 Виды СО, указанные в 6.1-6.5 настоящего стандарта, могут быть откорректированы Заказчиком при заключении договоров на СО по согласованию с подразделением энергетики и с учетом необходимого объема сервисных услуг.

7 Этапы проведения сервисного обслуживания

Проведение СО энергетического оборудования и сооружений энергохозяйства ОАО «Газпром» осуществляется в четыре этапа, на каждом из которых выполняются следующие работы:

7.1 На предварительном этапе до передачи объектов в СО проводятся следующие работы:

- техническое диагностирование (при необходимости) в соответствии с СТО РД Газпром 39-1.10-083;

Примечание - Необходимость проведения технического диагностирования определяется Заказчиком совместно с сервисной организацией при осмотре оборудования.

- капитальный ремонт оборудования и сооружений, исходя из результатов проведенных диагностических обследований;

- подготовка оборудования и документации для проведения работ по СО;

- разработка схем СО для каждого вида оборудования объектов СО, приведенных в приложении Б;

- подготовка технических паспортов на оборудование и каталогов комплектующих изделий оборудования;

- составление перечня исполнительной документации;

- разработка Типовых методик проведения работ по СО;

- разработка программного обеспечения для формирования ЭБД по СО оборудования и сооружений энергохозяйства ОАО «Газпром».

7.2 На подготовительном этапе работ по СО должны быть выполнены следующие мероприятия:

- подготовка и подписание протоколов соглашений между Заказчиком и сервисной организацией по СО оборудования энергохозяйства с перспективой на 5-10 лет в соответствии с приложением В;

- составление перечня оборудования энергохозяйства, подлежащего СО в планируемом году, в соответствии с приложением Г;

- определение эксплуатационных режимов работы оборудования;

- уточнение ведомостей дефектов на оборудование объектов СО в соответствии с приложением Д;

- определение видов и объемов работ в соответствии со схемами СО оборудования и с учетом его фактического технического состояния;

- составление и согласование локальных смет затрат в соответствии с действующими ценниками и прейскурантами, а также определение стоимости запасных частей, необходимых для проведения СО;

- планирование и учет средств для проведения работ по СО;

- составление календарного плана-графика производства работ в соответствии с приложением Е;

- оформление протокола соглашения о передаче объектов на СО в планируемом году в соответствии с приложением Ж;

- согласование вопросов по разделению функций эксплуатационного персонала Заказчика и персонала сервисной организации при выполнении работ по СО;

- оформление и подписание договоров на работы по СО в срок до конца года, предшествующего планируемому.

7.3 На этапе выполнения работ по СО проводится:

- утверждение графика производства работ по СО на текущий год;

- выполнение организационных и технических мероприятий, технологических, эксплуатационных и других ограничений, направленных на обеспечение промышленной безопасности и охраны труда;

- обеспечение СО материально-техническими ресурсами, контрольно-измерительными приборами, инструментом и принадлежностями, в том числе запасными частями;

- выполнение работ по СО согласно утвержденному календарному плану-графику производства работ.

7.4 На этапе приемки работ и оформления отчетной документации производится:

- оформление протоколов испытаний и измерений и подписание технических актов выполненных работ;

- внесение результатов СО в исполнительную документацию и ЭБД по СО оборудования и сооружений энергохозяйства ОАО «Газпром»;

- проверка наличия контрольных пломб сервисной организации на обслуживаемом оборудовании;

- оформление технических отчетов по СО;

- анализ результатов СО и подготовка предложений по повышению эффективности эксплуатации оборудования;

- оформление сводного технического отчета по СО для подразделения по энергетике.

7.5 Работы по всем видам СО выполняются в плановом порядке с учетом технического состояния оборудования в соответствии с требованиями:

- сметно-договорной документации;

- нормативных документов государственных органов надзора;

- руководящих документов ОАО «Газпром»;

- инструкций заводов-изготовителей;

- эксплуатационных инструкций по обслуживанию.

8 Планирование и учет средств для проведения работ по сервисному обслуживанию

8.1 Порядок планирования средств для проведения работ по СО.

8.1.1 Сведения о потребности в финансовых средствах на содержание энергохозяйства на следующий планируемый год по форме № 83-газ должны быть направлены дочерними обществами (организациями) ОАО «Газпром» в адрес подразделения по энергетике в срок до 1 июня текущего года.

Сведения о потребности в средствах на СО должны быть указаны в строке 25 формы № 83-газ. К сведениям прикладываются соответствующие обоснования, утвержденные руководством организации.

8.1.2 Сводная потребность в финансовых средствах на содержание энергохозяйства по всем дочерним обществам (организациям) ОАО «Газпром» по форме № 83-газ должна быть составлена подразделением по энергетике в срок до 1 августа года, предшествующего планируемому.

Сведения по сводной потребности в средствах на СО должны быть указаны в строке 25 формы № 83-газ.

8.1.3 Лимит средств на проведение работ по СО на следующий год учитывается при формировании проекта плана социально-экономического развития дочерних обществ (организаций) ОАО «Газпром» в соответствии с согласованной сводной потребностью в финансовых средствах на содержание энергохозяйства (форма № 83-газ).

8.1.4 После утверждения руководством ОАО «Газпром» плана социально-экономического развития в дочерних обществах (организациях) ОАО «Газпром» должны быть утверждены лимиты на проведение СО оборудования и сооружений энергохозяйства.

8.2 Учет затрат на СО оборудования и сооружений энергохозяйства.

Затраты на СО учитываются в установленные сроки на основании отчетов формы № 83-газ (25 строка).

9 Требования к организациям, осуществляющим сервисное обслуживание

Организации, осуществляющие работы по сервисному обслуживанию, должны:

- иметь специализированные передвижные и стационарные лаборатории, аккредитованные в установленном порядке;

- иметь специальное оборудование, приборы и инструменты, необходимые для проведения работ по СО;

- быть обеспечены необходимой методической, нормативной и технической документацией;

- располагать штатом специалистов, имеющих профессиональную подготовку, соответствующую характеру работы, а также соответствующие допуски к специальным работам. При работе в электроустановках персонал сервисных организаций должен иметь группу по электробезопасности, соответствующую характеру проводимых работ.

10 Выбор организаций, осуществляющих сервисное обслуживание

10.1 Организации определяются на основе конкурсного отбора в соответствии с установленным в ОАО «Газпром» порядком [2] [3].

Приложение А
(обязательное)

Требования к разработке Типовых методик проведения работ при сервисном обслуживании оборудования и сооружений энергохозяйства ОАО «Газпром»

А.1 Общие требования к Типовой методике

А.1.1 Типовая методика должна разрабатываться для каждого объекта СО или (при необходимости) для отдельных видов оборудования и сооружений энергохозяйства этих объектов.

Объектом СО является оборудование, сооружение или их совокупность из перечня, представленного в 4.2.1.

В комплекс мероприятий по повышению эффективности эксплуатации и восстановлению ресурса оборудования и сооружений энергохозяйства входят виды СО в соответствии с разделом 6.

А.1.2 Типовая методика в своем составе должна иметь следующие разделы:

- состав работ (услуг);

- организация сервисного обслуживания;

- приемо-сдаточная документация.

В состав Типовой методики могут быть включены приложения с поясняющими рисунками, таблицами и другими необходимыми материалами.

А.2 Требования к разделам Типовой методики

А.2.1 В разделе «Состав работ (услуг)» должен быть указан состав работ (услуг), предусмотренных соответствующим видом СО.

При этом состав работ (услуг) должен соответствовать компоновке объекта (оборудование, помещения, вспомогательные системы и т.п.), а также учитывать:

- монтажно-строительные границы объекта (здания, помещения, сооружения);

- границы обслуживания объекта (вводы, проходные изоляторы, входные и выходные клеммы, отходящие губки выключателей и т.д.).

Для каждой работы (услуги) необходимо указать перечень предусмотренных мероприятий, испытаний, проверок и других операций, а также периодичность их выполнения.

А.2.2 В разделе «Организация сервисного обслуживания» должен быть установлен порядок осуществления СО объекта с указанием основных сведений по алгоритму и технологии выполнения работ (оказания услуг).

При этом состав представленных сведений должен быть следующий:

- перечень эксплуатационно-технической, проектной, заводской и другой документации, передаваемой сервисной организации на период выполнения работ (оказания услуг);

- перечень нормативной и технической документации, в соответствии с которой должны выполняться предусмотренные мероприятия, измерения, испытания и другие операции;

- перечень организационных и технических мероприятий, технологических, эксплуатационных и других ограничений, направленных на обеспечение промышленной безопасности и охраны труда;

- требования к составу и основным характеристикам контрольно-измерительных приборов, инструментов и принадлежностей, необходимых для проведения работ;

- календарный график производства работ.

А.2.3 В разделе «Приемо-сдаточная документация» должны быть изложены требования к составлению приемо-сдаточной документации при окончании отдельных работ (услуг) и СО объекта в целом, а именно:

- форма и состав отчета о каждой выполненной работе (оказанной услуге) и сервисного обслуживания объекта в целом, которые должны быть согласованы с Заказчиком;

- перечень сведений, необходимых для текущего и перспективного планирования работ по дальнейшей эксплуатации объекта;

- формы протоколов с результатами измерений, проверок и испытаний, выполненных при производстве работ, которые должны быть согласованы с Заказчиком;

- порядок и сроки представления приемо-сдаточной, отчетной и другой документации;

- форма, объем и сроки представления информации о результатах СО объекта, его состоянии и параметрах, необходимых для ведения электронной базы данных по СО, которые должны быть согласованы с разработчиком базы данных ОАО «Газпром»;

- форма акта выполненных работ как по отдельным видам работ (услуг), так и по СО объекта в целом.

Приложение Б
(рекомендуемое)

Примерная схема сервисного обслуживания отдельного вида оборудования объектов сервисного обслуживания

Приложение В
(обязательное)

СОГЛАСОВАНО

Главный инженер

сервисной организации

______________________

«__» ____________ 200__ г.

УТВЕРЖДАЮ

Главный инженер

Заказчика

______________________

«__» ____________ 200__ г.

ПРОТОКОЛ №___
передачи объектов энергохозяйства Заказчика на сервисное обслуживание сервисной организации

В соответствии с СТО Газпром «Положение по сервисному обслуживанию оборудования и сооружений энергохозяйства ОАО «Газпром» для реализации целей сервисного обслуживания сервисная организация, с одной стороны, и Заказчик, с другой стороны, пришли к соглашению о нижеследующем:

1 Передать с __________ 200__ г. на сервисное обслуживание сервисной организации сроком на 5 (10) лет объекты энергохозяйства Заказчика согласно приложения Г.

2 Ежегодное планирование средств для выполнения работ по сервисному обслуживанию осуществлять в соответствии с разделом 8.

3 Объем работ по сервисному обслуживанию объектов энергохозяйства Заказчика в планируемом году определять на основании схем сервисного обслуживания оборудования объектов и дефектных ведомостей по его фактическому техническому состоянию.

4 Изменения в перечень объектов энергохозяйства Заказчика, передаваемых на сервисное обслуживание, оформлять дополнительными приложениями к настоящему Протоколу.

От сервисной организации                                                      От Заказчика

_________________________                                        ____________________________

Приложение Г
(рекомендуемое)

ПЕРЕЧЕНЬ
объектов энергохозяйства Заказчика, передаваемых на сервисное обслуживание с __________ 200__ г. сервисной организации сроком на ___ лет

№ п/п

Наименование организации Заказчика

Наименование объекта сервисного обслуживания

Примечание

































































От сервисной организации                                                      От Заказчика

________________________                                        ____________________________

Приложение Д
(рекомендуемое)

ВЕДОМОСТЬ ДЕФЕКТОВ

__________________________________________________________

(наименование объекта сервисного обслуживания)

Наименование оборудования

Перечень дефектов

Мероприятия по устранению дефектов

№ чертежа

Необходимые материалы и запасные части

Примечание

наименование

единица измерения

количество

1

2

3

4

5

5

7

8

































От сервисной организации                                                      От Заказчика

_________________________                                     ____________________________

Приложение Е
(рекомендуемое)

Приложение

к договору от___________200__г.

№ __________________________



СОГЛАСОВАНО

Главный инженер

сервисной организации

_________________________

«___» _____________ 200__ г.

УТВЕРЖДАЮ

Заказчик



____________________________

«___» ____________ 200__ г.

КАЛЕНДАРНЫЙ ПЛАН-ГРАФИК
производства работ по сервисному обслуживанию

_______________________________________________________

(наименование объекта сервисного обслуживания)

на 200__ год

Перечень работ

I квартал

II квартал

III квартал

IV квартал

янв.

февр.

март

апр.

май

июнь

июль

авг.

сект.

окт.

нояб.

дек.

1 Профилактическая наладка

























2 Техническое обслуживание

























3 Ремонт

























Стоимость работ ВСЕГО:

























ИТОГО:

























От сервисной организации                                                      От Заказчика

__________________________                                     ____________________________

Приложение Ж
(рекомендуемое)

Приложение

к договору от ___________ 200__ г.

№ ___________________________



СОГЛАСОВАНО

Главный инженер

сервисной организации

_________________________

«___» _____________ 200__ г.

УТВЕРЖДАЮ

Заказчик



____________________________

«___» ____________ 200__ г.

ПРОТОКОЛ
соглашения о передаче на сервисное обслуживание

________________________________________________

(наименование объекта сервисного обслуживания)

г._____________                                                                                     «___» __________ 200__ г.



Составлен при участии ответственного представителя _________________________________

(наименование организации Заказчика)

в лице _______________________ и ответственного представителя от ____________________

(наименование сервисной организации)

в лице _________________________________________________________________________.

Стороны пришли к соглашению о нижеследующем:

1 Передать ______________________________________________________________________

(наименование объекта сервисного обслуживания)

согласно прилагаемому Перечню оборудования на сервисное обслуживание ______________

(наименование сервисной организации)

2 Определить срок сервисного обслуживания с «___» ______ 200__ г. до «___» _____ 200_ г.

3 Установить границы зон обслуживания:

3.1 В соответствии с однолинейной схемой ______________________ (прилагается).

3.2 В соответствии со строительно-монтажной схемой ________________________ (прилагается).



Приложение: 1 Перечень оборудования, передаваемого на сервисное обслуживание - на ____ листах;

2 Однолинейная схема ____________ - на ___ листах;

3 Строительно-монтажная схема ______________ - на ___ листах.



От сервисной организации                                                      От Заказчика

_________________________                                      ____________________________



Библиография

[1] Информационный сборник № 1 Эксплуатация энергохозяйств. Инструкция по расследованию и учету нарушений в работе объектов энергетического хозяйства потребителей электрической и тепловой энергии Российского акционерного общества «Газпром» (с изменениями и дополнениями от 16.11.2000 г.), 1994 г.

[2] Положение о порядке размещения заказов на поставку товаров, выполнение работ, оказание услуг для нужд ОАО «Газпром» и его дочерних обществ преимущественно на конкурсной основе (утверждено решением Совета директоров ОАО «Газпром» № 590 от 19 июля 2004 г.)

[3] Решение Конкурсной комиссии ОАО «Газпром» об утверждении распределения предметов закупок по номенклатуре закупаемых товаров, работ и услуг между Конкурсной комиссией, тендерным комитетом ОАО «Газпром» и Конкурсными комиссиями, Тендерными комитетами дочерних обществ (утверждено заместителем Председателя Правления ОАО «Газпром» А.Г. Ананенковым 10 августа 2006 г.)



Ключевые слова: сервисное обслуживание, объекты сервисного обслуживания, структура сервисного обслуживания, сервисные организации, этапы сервисного обслуживания, средства на проведение сервисного обслуживания оборудования, энергохозяйства организаций






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
