ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ КОМИТЕТ РОССИЙСКОЙ
ФЕДЕРАЦИИ ПО СТАНДАРТИЗАЦИИ

«БЕЗОПАСНОСТЬ ДОРОЖНОГО ДВИЖЕНИЯ»
ЗАО «ТОЧИНВЕСТ»

ГОСУДАРСТВЕННЫЙ МОРДОВСКИЙ
УНИВЕРСИТЕТ им. Н.П. ОГАРЁВА

ОГРАЖДЕНИЯ ДОРОЖНЫЕ МЕТАЛЛИЧЕСКИЕ БАРЬЕРНОГО ТИПА МОСТОВЫЕ ОДНОСТОРОННИЕ С ТРУБОЙ УСИЛЕНИЯ.

Технические условия
ТУ 5216-001-44884945-02

Срок действия - постоянно с 1.06.2002г.

Утверждаю

Утверждаю

Министр строительства и архитектуры

Республики Мордовия

___________________

Ректор Мордовского государственного

Университета им. Н.П. Огарева

профессор ______________Н.П. Макаркин



Генеральный директор

ЗАО «Точинвест»

______________________А.В. Константинов

Согласовано



Начальник управления ГИБДД МВД РМ

___________________Н.И. Голов



Начальник

Рязаньавтодор

____________________А.Д. Гретчин







Разработано



Зав. кафедрой автомобильных дорог
и аэродромов

профессор _______________ Б.М. Люпаев



Зав. кафедрой строительных конструкций
член-корр. РААСН

профессор _________В.П. Селяев



ЗАО «Точинвест»

___________________А.Н. Тепловодский

___________________А.А. Лунев

Содержание

Настоящие технические условия распространяются на металлические мостовые односторонние боковые ограждения барьерного типа, усиленные трубой (далее - ограждения), предназначенные для автомобильных дорог общего пользования (рис. 1).

1 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Группа по назначению ограждения определяется по ГОСТ 26804-86.

1.2. Конструктивные элементы ограждения:

СМ-У1, СМ-У2, СМ-У3 - стойки мостовые усиленные (рис. 2, 2а);

СМ-У1Ц, СМ-У2Ц, СМ-У3Ц - стойки мостовые усиленные на цоколе (рис. 2, 2а):

КП - концевой поручень (рис. 3, );

СБ - секция балки (рис. 4);

КА - консоль-амортизатор (рис. 5);

ЭС - элемент световозвращающий.

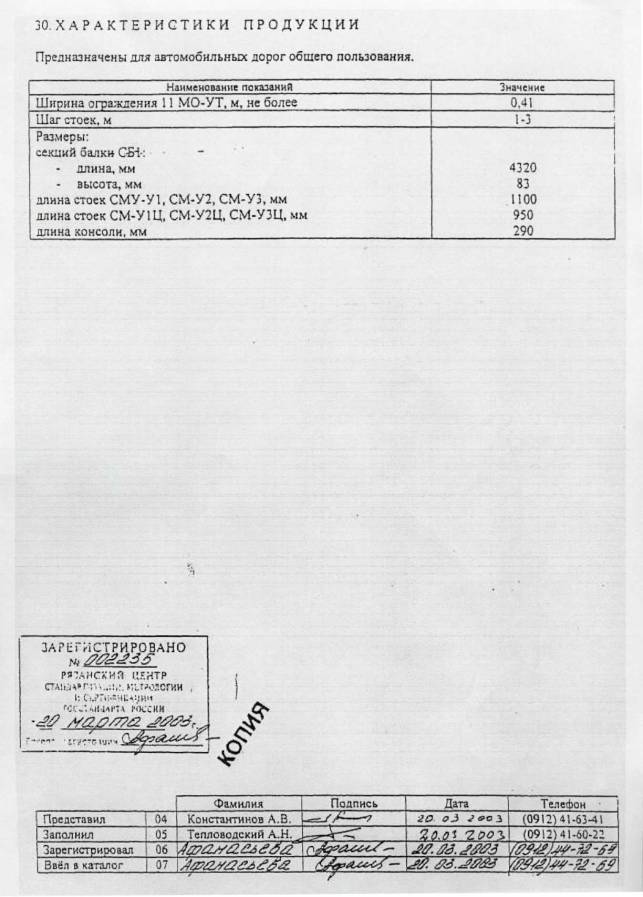

1.3. Основные параметры и размеры ограждений должны соответствовать указанным на рис. 1 - 3 и в табл. 1.

Таблица 1

Марка ограждения

Размеры, м

Масса справочная кг/м

Ширина В

Шаг стоек, S

11МО-УТ-S

0,41

1-3

37

11МО-УТ-SЦ

0,41

1-3

35

Примечание. Шаг стоек принимается в интервале 1-3 м в соответствии с условиями расположения закладных деталей в пролетных строениях: справочная масса дана для конструкций ограждений с шагом 3 м.

1.4 Размеры секций балки должны соответствовать приведенным на рис. 4 и в табл. 2

Таблица 2

Марка секции балки

Размеры, мм

Длина lсб

Высота h

СБ-1

4320

83

СБ-2

6320

83

СБ-3

8320

33

СБ-4

9320

83

1.5. Размеры стоек должны соответствовать приведенным на рис. 2 и в табл. 3.

Таблица 3

Марка ограждения

Марка стойки

Длина стойки, мм

11МО-УТ-S

СМ-У1.СМ-У2. СМ-УЗ

1100

11МО-УТ-SЦ

СМ-У1Ц, СМ-У2Ц, СМ-УЗЦ

950

1.6. Размеры консолей должны соответствовать приведенным на рис. 5 и в табл. 4.

Таблица 4

Марка ограждения

Марка консоли

Длина консоли, мм

11МО-УТ-S

КА

290

11МО-УТ-SЦ

КА

290

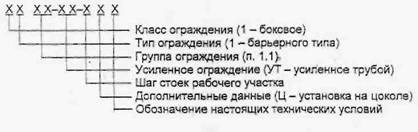

1.7. Условные обозначения марки ограждения принимают в соответствии со схемой:

Пример условного обозначения марки ограждения бокового барьерного типа мостового одностороннего усиленного трубой с шагом стоек 3 м:

11 МО-УТ-3 ТУ 5216-001-44884945-02

То же, ограждения бокового барьерного типа мостового одностороннего усиленного трубой со стойками на цоколе:

11 МО-УТ-3 Ц ТУ 5216-001-44884945-02

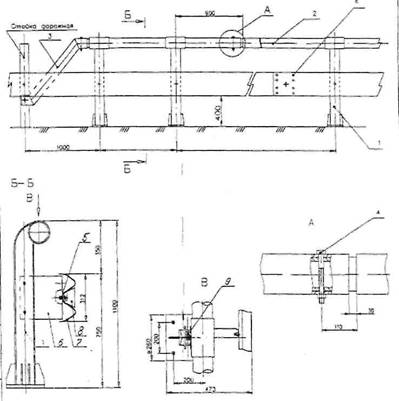

1 - стойка мостовая усиленная СМ-У; 2 - поручень в виде трубы усиления; 3 - концевой поручень. 4 - болт М20-8q×180.6.6.02 ГОСТ 7798. гайка М20-6Н.5 ГОСТ 5915; 5 - болт М145,58 ГОСТ 7802, гайка М16×1.5.5 ГОСТ 5915. шайба 16 ГОСТ 11371; 6 - консоль амортизатор КА; 7 - балка; 8 - элемент световозвращающий; 9 - болт М16×1,5-8q×30.58 ГОСТ 7798, гайка М16×1.5.5 ГОСТ 5915, шайба 16 ГОСТ 11371; размеры S* и S определяются заказчиком

Рис. 1. Ограждение группы 11МО-УТ

а - стойка СМ-У1; б - стойка СМ-У2; а - стойка СМ-У3; в скобках даны размеры для цокольных стоек СМ-У1Ц. СМ-У2Ц, СМ-У3Ц

1 - стойка; 2 - труба фиксатор; 3 - ребро жесткости, толщиной 10 мм; 4 - фланец, толщиной 20 мм; 5 - пластина 106×73×10 мм; б - пластина 215×73×10 мм; 7 - пластина 100×120×10 мм; * отмечены размеры выполняемые по данным заказчика

Рис. 2. Стойки мостовые усиленные

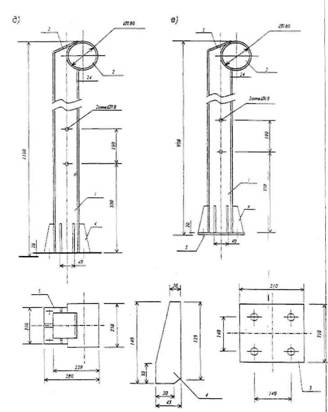

д) - стойка CM-У3, в) - стойка СМ-У3Ц

1 - стойка, 2 - труба фиксатор. 3 - пластина 120×100×10 мм., 4 - ребро жесткости, 5 - фланцы толщиной 20 мм.

Рис. 2а. Стойки мостовые

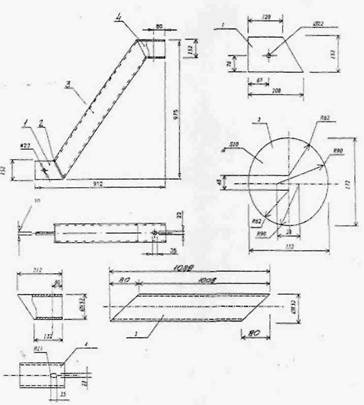

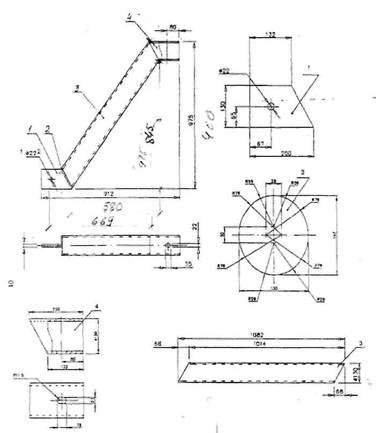

1 - пластина; 2 - торцевая пластина; 3 - труба ограждения; 4 - соединительная труба

Рис. 3. Концевой поручень КП

1 - пластина. 2 - торцевая пластина. 3 - труба ограждения, 4 - соединительная труба.

Рис. . Концевой поручень КП

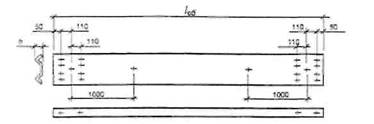

Рис. 4. Секции балки СБ-1-СБ-4

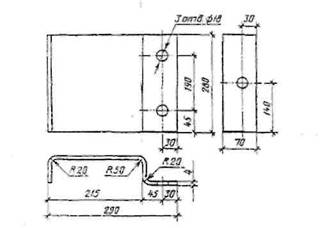

Рис. 5. Консоль - амортизатор КА

1.8. Параметры энергоемкости ограждения с трубой усиления приведены в табл. 5.

Таблица 5

Схема

Диаметр трубы d (толщина δ), мм

Шаг стоек, м

Стойки из двутавра №12

Стойки из двутавра №14 или гнутого швеллера 160×80×6

Е, кДж

f, м

Уст, м

Е, кДж

f, м

Усг, м

d = 150

(δ = 10)

1,33

325

0,70

0,65

400

0,65

0,6

1,50

300

0,70

0,65

375

0,65

0,6

2,00

275

0,75

0,65

325

0,70

0,6

3,00

240

0,75

0,65

300

0,70

0,6

d = 120÷130

(δ = 8÷10)

1.33

300

0,70

0,65

375

0,65

0.6

1,50

280

0,70

0,65

350

0,65

0,6

2,00

250

0,75

0,65

300

0,70

0,6

3,00

220

0,75

0,65

270

0.70

0.6

d = 150

(δ = 10)

1,33

350

0,70

0,65

425

0,65

0,6

1,50

325

0,70

0,65

400

0,65

0,6

2,00

300

0,75

0,65

350

0,70

0,6

3,00

265

0,75

0,65

325

0,70

0,6

d = 120÷130

(δ = 8÷10)

1,33

325

0,70

0.65

400

0,65

0,6

1,50

305

0,70

0,65

375

0,65

0,6

2.00

275

0,75

0,65

325

0,70

0,6

3,00

245

0,75

0,65

295

0,70

0,6

Примечания: 1 - предельный прогиб ограждения; Уст - предельное смещение верха стойки. Данные по энергоемкости приведены из «Рекомендаций по применению ограждающих устройств на мостовых сооружениях автомобильных дорог». Москва, 2001.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Выбор марки ограждения и места его установки следует выполнить в соответствии со СНиП 2.05.02-85 и СНиП 2.05.03-84.

2.2. Ограждение следует изготовлять в соответствии с требованиями настоящих технических условий по рабочим чертежам, утвержденным в установленном порядке.

2.3. Секции балки следует изготовлять из стального гнутого профиля с размерами 312×83×4 мм по ТУ 14-2-341-78. Марка стали ВСт3пс, ВСт3кп по ГОСТ 380-94.

2.4. Размеры отверстий по концам секций балки, предназначенные для соединения соседних секций между собой, следует принимать из расчета допустимого смещения секций не более чем на 10 мм.

Примечание. В местах расположения деформационных швов пролетных строений мостов (путепроводов) соединение секций балки следует снабжать устройством индивидуальной проектировки, обеспечивающим свободное перемещение сопрягаемых секций на величину перемещения в деформационном шве.

2.5. Стойки мостовых ограждений следует изготовлять из двутавра № 12 или 14 по ГОСТ 8239-72. Фланцы стоек следует изготовлять из листовой стали толщиной 20 мм по ГОСТ 14637-79, марка стали ВСт3пс, ВСт3сп по ГОСТ 380-94.

2.6. Для соединения секций балки между собой и с консолями следует применять болты М16×45 с полукруглой головкой и квадратным подголовником по ГОСТ 7802-81.

2.7. Для крепления стоек мостовых ограждений следует применять болты М20×70 по ГОСТ 7798-70.

2.8. Все сварные соединения следует выполнять согласно СНиП III-18-75.

2.9. Все основные и вспомогательные элементы ограждений должны быть защищены от коррозии в соответствии со СНиП 11-28-73.

2.10. Предельные отклонения размеров деталей ограждений ±lT15/2 по ГОСТ 25347-82; отклонения секций балки СБ-1÷СБ-4 от прямолинейности не должно превышать 3 мм на длине 1000 мм.

3. КОМПЛЕКТНОСТЬ

3.1. Ограждение каждой марки должно поставляться предприятием-изготовителем комплектно. В состав комплекта ограждения должны входить элементы, указанные в п. 1.2, а также крепежные изделия и паспорт ограждения.

Примечание: 1. При длине участков, кратной 6, 8 или 9 м, комплекты следует составлять с использованием секций балки СБ-2, СБ-3 и СБ-4.

3.2. Комплекты участков 11МО-УТ и 11МО-УТ Ц приведены в табл. 10.

Таблица 10

Наименование деталей

Количество элементов на длину рабочего участка ограждения l, м

11МО-УТ-S

11МО-УТ-SЦ

Секция балки СБ-1÷СБ-4

l/6(l/4;l/9)

l/6(l/4;l/9)

Стойки: СМ-У1, СМ-У2, СМ-У3

l/S+1

-

СМ-У1Ц. СМ-У2Ц, СМ-У3Ц

-

l/S+1

Консоль-амортизатор КА

l/S+1

l/S+1

Элемент световозвращающий ЭС

l/4

l/4

l - длина рабочего участка между деформационными швами

4. ПРАВИЛА ПРИЕМКИ

4.1. Комплекты ограждений должны приниматься отделом технического контроля предприятия-изготовителя партиями. Партией следует считать комплекты ограждений одной марки, изготовленные по одной технологии.

4.2. Для контроля размеров и внешнего вида элементов ограждений и качества их антикоррозионного покрытия из каждой партии отбирают не менее 5 комплектов.

4.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей, устанавливаемых настоящим стандартом, по этому показателю проводят повторный контроль на удвоенном числе комплектов, отобранных из той же партии.

Если при повторной проверке окажется хотя бы один комплект, не удовлетворяющий требованиям настоящего стандарта, то всю партию подвергают поштучной приемке.

4.4. Потребитель имеет право проводить контрольную проверку соответствия комплектов ограждений требованиям настоящего стандарта, соблюдая при этом приведенный порядок отбора комплектов и применяя указанные методы контроля.

4.5. Элементы ограждений, не соответствующие требованиям настоящего стандарта, подлежат выбраковке.

4.6. Комплекты элементов ограждений, указанные в табл. 10, подлежат приемо-сдаточной проверке, во время которой должна быть подтверждена правильность их комплектации и упаковки.

4.7. На принятые комплекты должно быть оформлено свидетельство о приемке.

5. МЕТОДЫ КОНТРОЛЯ

5.1. Качество поверхности и внешний вид элементов ограждений, отобранных для контроля, определяют визуальным сравнением с образцами-эталонами, утвержденными в установленном порядке.

5.2. Качество стали и сварочных материалов должно быть удостоверено сертификатами предприятий-поставщиков или данными лаборатории предприятия-изготовителя ограждений.

5.3. Контроль качества сварных швов и их размеров следует проводить в соответствии со СНиП III-18-75.

5.4. Линейные размеры элементов ограждений контролируют рулеткой 2-го класса по ГОСТ 7502-80, металлической линейкой по ГОСТ 427-75 и штангенциркулем по ГОСТ 166-89.

5.5. Отклонение секций балки СБ-1÷СБ-4 от прямолинейности проверяют измерением металлической линейкой по ГОСТ 427-75 зазора между поверхностью контролируемой балки и струной, закрепленной на ее концах.

5 6. Контроль качества защитных покрытий от коррозии - по СНиП 3.04.03-85.

6. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Все элементы ограждений, указанные а п. 1.2, кроме световозвращающих элементов, следует отправлять потребителю в связках без упаковки, световозвращающие элементы, крепежные изделия и паспорт комплекта со свидетельством о приемке - в упаковке.

6.2. Маркировка, наносимая на металлический, пластмассовый или деревянный ярлык, прикрепляемый к связке (упаковке), должна содержать:

- наименование или товарный знак предприятия-изготовителя; марку ограждения;

- число элементов в связке (упаковке); массу связки (упаковки); номер связки (упаковки);

- клеймо (штамп) отдела технического контроля предприятия-изготовителя.

6.3. Каждый комплект ограждений должен сопровождаться документом, содержащим:

- наименование и товарный знак предприятия-изготовителя;

- наименование потребителя;

- номер знака;

- марку ограждения;

- число связок и упаковок с указанием массы каждой связки и упаковки;

- штамп отдела технического контроля предприятия-изготовителя.

6.4. Секции балки должны храниться по маркам в связках с опиранием на деревянные прокладки и подкладки.

Подкладки под нижний ряд связок должны быть толщиной не менее 50 мм, шириной не менее 200 мм и уложены по ровному основанию через 1000 мм.

Прокладки между связками должны быть толщиной не менее 20 мм и шириной не менее 200 мм.

6.5. При транспортировании связок секций балок необходимо o6eспечивать их укладку с опиранием на деревянные подкладки и прокладки согласно п. 6.4.

6.6. Условия транспортирования ограждений при воздействии климатических факторов - Ж1, условия хранения - Ж2 по ГОСТ 15150-69.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ, УКАЗАНИЯ ПО МОНТАЖУ

7.1. Изготовитель гарантирует соответствие ограждений требованиям настоящих технических условий при соблюдении потребителем условий транспортирования и хранения.

7.2. При обнаружении дефекта производственного характера изделие подлежит замене годным.

7.3. Монтаж ограждений следует выполнять в соответствии с требованиями СНиП III-18-75.

8. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
