ПРОИЗВОДСТВЕННЫЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ
ИНСТИТУТ ПО ИНЖЕНЕРНЫМ ИЗЫСКАНИЯМ
В СТРОИТЕЛЬСТВЕ (ПНИИИС) ГОССТРОЯ СССР

РУКОВОДСТВО
по изучению динамики размыва
берегов рек при инженерных
изысканиях методом наземной
фототопографической съемки

Москва Стройиздат 1983

Рекомендовано к изданию решением экспертной комиссии ПНИИИС Госстроя СССР.

Содержит сведения о составе и методике выполнения комплекса инженерных изысканий, связанных с изучением динамики размыва берегов, как формы проявления русловых процессов. Приведена методика наземной фототопографической съемки по определению величины площади размыва и скорости поверхностных струй водного потока. Даны рекомендации по камеральной обработке материалов полевых работ, составу и оформлению технической документации.

Для инженерно-технических работников проектно-изыскательских организаций.

Разработано канд. геогр. наук А.Ф. Крашниковым, канд. техн. наук В.К. Львовым, инж. А.А. Тинтом.

1. ИНЖЕНЕРНО-ГИДРОЛОГИЧЕСКИЕ ИЗЫСКАНИЯ

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Размыв берегов речных русел является следствием многолетних, а иногда сезонных переформирований дна, берегов и поверхности пойм под действием водного потока реки. Процесс изменения в морфологическом строении русла и поймы реки, обусловленный действием текущей воды, называется русловым процессом.

Происходящие при действии русловых процессов переформирования дна, берегов русел и поверхности пойм называются деформациями соответственно дна, берегов и поверхности пойм. Деформации выражаются как в размыве, так и в отложении (аккумуляции) водным потоком реки, слагающего русло и пойму материала.

1.2. Для оценки величины размыва берегов речных русл используются способы, имеющие в своей основе анализ картографических и аэрофотосъемочных материалов, а также результатов специальных работ, проводимых с целью получения натурных данных.

Картографические и аэрофотосъемочные материалы являются основными, как правило, для предварительного суждения о характере деформаций и типе руслового процесса на изучаемом участке реки. Их более детальная оценка возможна при наличии материалов крупномасштабных наземных съемок и аэрофотоснимков русла и поймы, выполненных в разные годы (для крупных рек могут быть использованы также лоцманские карты). Характер изменения русла в плане, в том числе смещение его берегов вследствие размыва наиболее объективно оцениваются при использовании данных не менее двух съемок, охватывающих период более 25 лет.

При отсутствии материалов крупномасштабных съемок, выполненных в различные годы предшествующего периода, имеющиеся картографические и аэрофотосъемочные материалы используются в совокупности с результатами натурных измерений, получаемыми при инженерных изысканиях.

1.3. Оценка величины размыва берега за период наблюдений может быть выполнена при инженерных изысканиях несколькими способами. Наиболее простым из них является способ линейных измерений, при котором через определенные интервалы времени измеряются расстояния от магистрального хода (либо от закрепленных в плане пунктов) до бровки размываемого берега. Недостатком этого способа является субъективность в оценке размыва берега между створами наблюдений вследствие интерполяции результатов измерений.

Наиболее приемлемыми для оценки величины размыва являются материалы мензульной, фототеодолитной съемок либо аэрофотосъемки, выполняемые для исследуемого участка реки через задаваемые периоды времени. При этом изменения в русле, происходящие вследствие размыва его берега, наиболее достоверно отражаются при использовании фототеодолитной съемки, обладающей преимуществами фотограмметрических методов. Большая оперативность этого способа дает возможность организовать через задаваемые интервалы времени серию последовательных съемок, что необходимо для освещения динамики изучаемого процесса в связи с обусловливающими его гидрологическими условиями.

1.4. Способ фототеодолитной съемки может быть использован также для измерения скоростей и направлений поверхностных струй речного потока, которые нередко выполняются в комплексе работ при изучении динамики размыва речных берегов.

1.5. При оценке величины размыва берегов необходимо знание типа руслового процесса, его количественных характеристик, размеров и видов деформации, их связей с обусловливающими факторами. Типы руслового процесса устанавливаются в соответствии с их определением и классификацией, которые приводятся в методической литературе Госкомгидромета (Рекомендации по учету естественных циклических деформаций русел равнинных рек при строительном проектировании, 1969 г.; Рекомендации по учету русловых, пойменных и береговых деформаций, волновых и ледовых воздействий при проектировании фундаментов опор ЛЭП на переходах через реки и водохранилища, 1973).

ЗАДАЧИ ИЗЫСКАНИЙ

1.6. Инженерно-гидрологические изыскания по изучению размыва берегов речных русл, выполняемые в комплексе с топографо-геодезическими и геоморфологическими работами, проводятся для площадок строительства, которые располагаются вблизи рек, подверженных деформационным процессам. Задачей изысканий является получение материалов для прогноза изменения положения берега в плане вследствие его размыва для обоснования выбора и расчета систем защитных мероприятий.

1.7. Для решения задачи изысканий в следующей последовательности проводятся:

подготовительные работы, включающие сбор гидрологических, топографических и геоморфологических материалов по району работ, гидроморфологический их анализ и составление программы изысканий;

полевые работы, имеющие целью получение материалов натурного обследования русла и поймы, а также результатов наблюдений за размывом берега с одновременным освещением комплекса гидрологических условий, определяющих этот процесс;

камеральные работы, включающие обработку материалов полевых наблюдений и составление технического отчета о результатах проведенных изысканий.

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

1.8. Целью подготовительных работ является приближенная оценка ожидаемых на участке предполагаемого строительства деформаций берега и, при необходимости, составление программы работ по изучению динамики размыва берега русла. Первоочередной задачей работ является сбор материалов по картографической, гидрологической и геоморфологической изученности района.

1.9. Картографические материалы могут быть представлены топографическими, аэрофотосъемочными, лоцманскими, а также землеустроительными картами и планами, приведенными к одному масштабу. В зависимости от назначения картографический материал должен иметь следующее содержание:

обзорная карта, показывающая взаимное расположение русла с поймой реки и площадки проектируемого сооружения; масштаб карты должен быть не мельче 1:25000;

карты и планы разновременных съемок изучаемого участка реки в масштабе не мельче 1:10000, на основе которых предварительно устанавливаются тип руслового процесса и основные характеристики деформации берега; картографическими материалами должен быть освещен участок реки, включающий не менее 2-3 излучин выше изучаемого участка и 2-3 излучины ниже его;

топографические планы масштаба от 1:500 до 1:5000 для полевого морфологического картирования; планами должен быть освещен участок русла, включающий не менее 1-2 излучин выше и ниже площадки строительства.

Сбор топографических и аэрофотосъемочных материалов производится в Центральном картгеофонде и территориальных инспекциях Государственного геодезического надзора (Госгеонадзора) Главного управления геодезии и картографии при Совете Министров СССР (ГУГК).

1.10. Основой для суждения о водном режиме рек и гидрологических условиях, при которых протекают деформационные процессы, служат материалы гидрологической изученности района работ. Информация о наличии результатов наблюдений на реках, а также других сведений об их гидрологическом режиме получается из книг серии «Ресурсы поверхностных вод» и гидрологических ежегодников, периодически издаваемых органами Государственного фонда гидрометеорологических материалов Государственного комитета СССР по гидрометеорологии и контролю природной среды (Госкомгидромет).

Необходимо также использовать фондовые материалы организаций, проводивших в различное время гидрологические работы в связи с проектированием объектов строительства либо для других целей.

1.11. На стадии подготовительных работ производится сбор материалов по геоморфологии и геологии дна речной долины, которые могут дать представление о ее геоморфологическом строении и геологическом разрезе поймы и ложа русла до базального горизонта.

Материалы по геоморфологической и геологической изученности собираются в местных изыскательских и проектно-изыскательских организациях, а также во Всесоюзном и территориальных геологических фондах Министерства геологии СССР (Мингео СССР).

1.12. На основе собранного материала выполняется гидрологоморфологический анализ, в результате которого формируется представление о преобладающем типе руслового процесса, возможных скоростях смещения русла в плане вследствие размыва его берегов, а также возможность влияния процесса деформации берега русла на площадку проектируемого сооружения. Результаты гидрологоморфологического анализа, который при недостаточности материалов может быть предварительным, обосновывают необходимость и направленность изыскательских работ для более детального изучения динамики размыва берега. Изыскательские работы в этом случае проводятся по специально составляемой программе.

1.13. Программа работ предусматривает:

определение величины размыва берега русла за период наблюдений и динамики размыва в связи с изменениями гидрологических условий;

определение основных характеристик гидрологического режима реки за период наблюдений и в многолетнем разрезе (уровень и расход воды, мутность воды, взвешенные наносы, данные отложения);

распределение скоростей и направлений поверхностных течений в пределах русла и поймы изучаемого участка реки; эпюры скоростей и диаграммы направлений течений на вертикалях в характерных створах реки и вдоль размываемого берега реки;

изучение морфологического строения русла и поймы и их особенностей, влияющих па развитие русловых процессов (состав русловых и пойменных отложений, выходы трудноразмываемых пород и др.).

ПОЛЕВЫЕ РАБОТЫ

1.14. Основной задачей полевых работ является получение данных, обосновывающих расчет средней многолетней скорости размыва берега русла. Результаты расчетов используются в дальнейшем для прогноза смещения в плане бровки размываемого русла к концу прогнозируемого периода, установления зоны деформации и выводов о возможности воздействия русловых процессов на площадку проектируемого сооружения.

1.15. Полевые работы по своему составу подразделяются на следующие виды:

рекогносцировочное обследование русла и поймы, сопровождающееся картированием основных морфологических элементов реки;

серии последовательных фототопографических съемок, а также линейных измерений положения бровки берега для оценки динамики его размыва в пределах планового смещения русла;

комплекс гидрометрических работ по оценке основных гидрологических характеристик режима реки и гидравлических условий водного потока, влияющих на динамику размыва изучаемого берега реки.

1.16. Рекогносцировочное обследование русла и поймы реки имеет целью уточнение полученной при предварительном анализе схемы развития руслового процесса и намеченной программы изыскательских работ. В результате обследования производится выбор мест размещения пунктов наблюдений.

Основным элементом работ при рекогносцировочном обследовании является морфологическая съемка, сопровождающаяся картированием на топографическом плане или аэрофотоснимках, имеющих большую подробность изображения. При производстве картирования, которое сопровождается описанием морфологических образований, особое внимание уделяется выявлению факторов, обусловливающих проявление тех или иных русловых и пойменных образований. Описание должно фиксировать не только наличие, но и форму, размеры морфологических образований, а также содержать обоснованные выводы о факторах, обусловливающих образование и развитие картируемых элементов.

При обследовании берега русла на план наносятся современное положение бровки русла и границы размываемого участка реки. Картирование сопровождается описанием геологического строения берега, при котором особое внимание обращается на состав и однородность слагающего берег материала. При картировании на план наносятся также основные формы русловых образований и выявляются факторы и условия, влияющие на их развитие (влияние твердого стока притоков, развитие растительного покрова, наличие местных естественных и искусственных базисов эрозии, выходы трудноразмываемых пород, хозяйственные мероприятия и др.).

При обследовании поймы реки на топографический план наносятся ее границы с выделением редко затапливаемых участков, а также границы, за пределами которых отсутствуют следы эрозионной и аккумулятивной деятельности речного потока. На плане и в описании указываются площадь и мощность (глубина) образования, места поступления на пойму речных наносов, их состав и порядок напластования. В районах с интенсивным хозяйственным использованием пойм на плане должны быть показаны контуры различных видов сельскохозяйственных угодий, системы мелиоративных канав и др.

По результатам рекогносцировочного обследования устанавливаются участки размыва и намыва, а также направленность деформации русла в плане.

1.17. Наблюдения за динамикой размыва берега русла организуются на участке реки, границы которого намечаются на стадии подготовительных работ и уточняются по результатам рекогносцировочного обследования. Выбранный участок реки должен включать не менее трех сопряженных излучин русла, в том числе не менее чем по одной выше и ниже изучаемой площадки. В зависимости от протяженности площадки проектируемого сооружения и размеров излучин наблюдения на отдельных участках района работ могут быть как детальными, так и упрощенными.

Детальные наблюдения за размывом берега проводятся, как правило, на участке, для которого выполняется расчет размыва берега на прогнозируемый период. Измерения величины смещения линии бровки берега производятся в этом случае способом наземной фототопографической съемки.

Упрощенные наблюдения за размывом берега (при использовании фототеодолитной съемки) производятся для излучин русла, расположенных выше и ниже участка реки, для которого предусматривается прогнозный расчет. Наблюдения производятся в безледоставный период года и включают в себя серию последовательных измерений расстояний от бровки размываемого берега до закрепленной на берегу магистрали или точки. Разница в расстояниях, получаемая в результате сопоставления первого и последнего измерений, оценивается как величина размыва берега за период наблюдений, в то время как сопоставление результатов серии последовательных измерений дает представление о динамике наблюдаемого процесса размыва берега.

Частота измерений при наблюдениях за динамикой размыва берега определяется внутригодовыми изменениями в режиме реки и должна составлять как для детального, так и для упрощенного способов не менее 4-5 измерений в половодье (паводок) и 1 измерение в месяц в течение устойчивого меженного периода.

1.18. Гидрометрические работы проводятся в течение безледоставного периода (включая периоды весеннего и осеннего ледохода) и имеют целью освещение гидрологических условий, при которых протекает процесс размыва изучаемого участка берега. В результате работ должны быть получены материалы, освещающие колебания следующих элементов режима реки:

уровней воды; условий весеннего и осеннего ледохода;

расходов воды;

мутности воды; твердого стока;

уклонов водной поверхности; скорости и направления течений; их распределения на поверхности и по глубине;

данных отложений, их распределения по длине реки.

При наличии вблизи, изучаемого района действующей гидрометеостанции (поста), данные наблюдений на которой могут быть использованы для оценки режима реки, состав гидрометрических работ при изысканиях может быть сокращен. В этом случае отдельные виды наблюдений за режимом реки, которые входят в перечень номенклатуры работ, установленной Госкомгидрометом для гидрометеостанций (постов) соответствующего разряда, не выполняются. Вместо наблюдений в составе изыскательских работ предусматривается сбор материалов по действующей гидрометеостанции (посту), которая принимается при последующих расчетах в качестве аналога.

1.19. Измерение уклонов водной поверхности, скоростей и направлений течения, которые определяют гидравлические условия водного потока, производится в связи с изменениями гидрологического режима реки. В соответствии с этим комплекс работ по оценке гидравлических условий рекомендуется проводить на подъеме, пике и спаде половодья (паводка), а также 1-2 раза в течение летней межени.

Уклоны водной поверхности реки определяются геометрическим нивелированием горизонтов воды по урезовым кольям. Количество урезовых точек в нивелирном ходу зависит от величины уклона воды, но должно быть не менее 2 на 1 км длины реки при малом падении уровней воды (до 5 см на 1 км длины реки). Одновременно с определением уклона водной поверхности производится промер глубин воды по фарватеру (линии наибольших глубин). При стабильном положении перекатов и плессовых лощин промер глубин допускается производить не при каждом измерении уклонов, а два раза: на подъеме половодья (паводка) и после его прохождения.

В результате выполненных работ должны быть получены продольные профили водной поверхности изучаемого участка реки с продольным профилем дна но линии наибольших глубин, соответствующие различным фазам режима реки в свободный от льда период.

Изучение режима скоростей и направлений течения производится в виде съемки поверхностных струй водного потока, а также измерений скоростей и направлений течения по глубине, выполняемых на постоянных створах и вертикалях.

Съемка скоростей и направлений поверхностных течений (поверхностных струй) производится посредством фиксирования геодезическими способами траектории движения полупогруженных поплавков, перемещаемых водным потоком. Координирование в плане поплавков выполняется обычно прямой засечкой теодолитом или мензулой с одновременным фиксированием времени их прохождения в наблюдательных створах.

При изучении распределения поверхностных скоростей и направлений течения может быть использован способ фототеодолитной съемки, при которой на фотопластинке фиксируется траектория движения перемещаемых водным потоком поплавков. Методические указания по выполнению этого вида работ в поле и камеральной обработке материалов наблюдений приводятся в разд. 2 настоящего Руководства.

Изучение распределения скоростей и направлений течения по глубине водного потока производится посредством их многократного измерения на постоянных створах и скоростных вертикалях. Течение измеряется в точках, расположенных у поверхности на 0,2; 0,6; 0,8 глубины на скоростной вертикали и у дна. При выборе мест размещения створов и скоростных вертикалей должны руководствоваться условием равномерного освещения режима течения вблизи изучаемого участка берега русла.

ОТЧЕТНЫЕ МАТЕРИАЛЫ

1.20. В результате проведения полевых работ и их камеральной обработки должны быть представлены:

топографический план (карта) с указанием пунктов гидрометрических наблюдений и с результатами морфологической съемки русла и поймы реки;

регистрационный план масштабов 1:200-1:5000, совмещающий результаты серий фототопографической съемки положения бровки изучаемого берега, выполненных за период работ;

планы скоростного поля по поверхности водного потока и различным глубинам (0,2; 0,6; 0,8 у дна); эпюры скоростей и диаграммы направлений течении по скоростным вертикалям;

продольные профили водной поверхности и дна реки по фарватеру;

графики колебаний за период наблюдений уровней, расходов поды и других изучаемых элементов режима реки.

1.21. В итоге обработки и анализа результатов полевых работ, а также материалов гидрологической изученности района составляется технический отчет о проведенных изысканиях, который долижи содержать:

обоснование направленности инженерно-гидрологических изысканий в соответствии с поставленной задачей;

краткий физико-географический очерк района работ;

гидрологическая, картографическая и геоморфологическая изученность района;

описание состава, объема и методики выполненных работ;

результаты измерения величин размыва для отдельных участков (излучин) изучаемого берега с оценкой линейных характеристик деформаций (площадь и фронт размыва, величина и скорость смещения берега в плане) и объема размываемых пород;

гидрологический режим реки за период наблюдений (уровни и расходы воды, весенний и осенний ледоход, мутности и расходы взвешенных наносов);

гидравлические условия водного потока на участке изысканий (распределение скоростей и направлений течения по поверхности и глубине водного потока, режим уклонов водной поверхности по длине реки);

анализ динамики процесса размыва изучаемого участка берега в связи с изменениями гидрологических условий и гидравлических характеристик водного потока реки;

выводы с кратким изложением результатов изысканий и характеристики деформационных процессов на изучаемом участке берега.

1.22. Помещенные в техническом отчете сведения кладутся в основу дальнейшей работы по прогнозным расчетам, в результате которой уточняются характер и черты преобладающего типа руслового процесса, деформационные формы его проявления и схема развития процесса в пределах изучаемого участка реки. На топографическом плане представляется прогнозное положение бровки размываемого берега к концу расчетного периода и, в соответствии с положением границ площадки строительства, устанавливаются возможность и характер воздействия деформационного процесса на проектируемое сооружение.

2. ФОТОТОПОГРАФИЧЕСКАЯ СЪЕМКА ПРИ ИЗУЧЕНИИ ДИНАМИКИ РАЗМЫВА БЕРЕГОВ РЕК

ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Метод фототопографической съемки при изучении динамики размыва берегов рек используется для определения величин размыва берегов, а также определения скоростей и направлений поверхностных струй речных потоков.

По сравнению с применяемыми для этой цели геодезическими методами метод фототопографической съемки обладает следующими достоинствами:

объективностью и достоверностью результатов измерений;

способностью получения информации о состоянии объекта исследования в определенный, максимально короткий, отрезок времени;

возможностью проверки результатов измерений путем повторных измерений снимков;

отсутствием непосредственного контакта с объектом исследования при выполнении работ;

большей оперативностью и производительностью.

2.2. По материалам фототопографической съемки составляются специальные (регистрационные) планы динамики размыва берегов и характеристик поверхностных струй речного потока для каждого определенного техническим заданием момента наблюдения.

Регистрационные планы являются конечным продуктом комплекса работ по фототопографической съемке и исходным документом для определения частных и средних величин размыва берегов и построения эпюр скоростей и направлений поверхностных струй речных потоков.

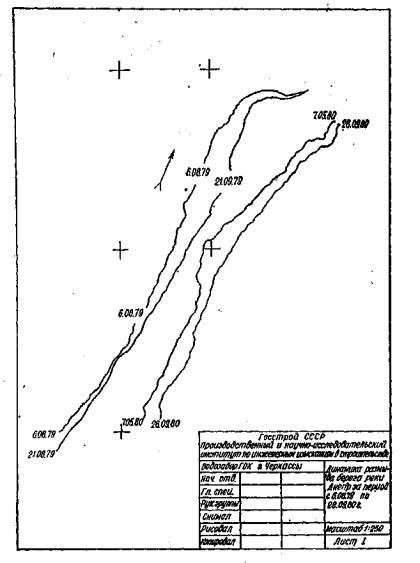

2.3. Главным содержанием регистрационных планов динамики размыва берегов рек являются линии, отображающие изменение планового положения кромки размываемого берега за известные отрезки времени.

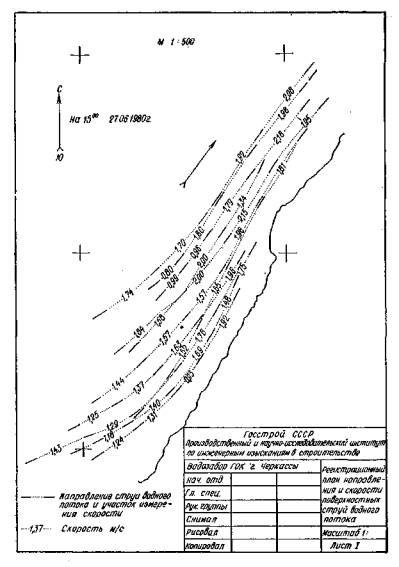

Главным содержанием регистрационных планов направлений и скоростей поверхностных струй речных потоков являются траектории движения поплавков с указанием местоположения каждого поплавка в моменты фотографирования.

2.4. Частные величины размыва берегов определяются путем непосредственных измерений на регистрационном плане; средние величины размыва определяются по результатам измерения на регистрационном плане площади, и протяженности размытого участка берега.

Направление поверхностных струй речных потоков определяется на регистрационном плане положением траекторий движущихся с речным потоком поплавков. Скорость поверхностных струй определяется измерением на регистрационном плане пути, пройденного поплавком за интервал времени между началами смежных экспозиций.

2.5. В современных условиях применение графомеханического (аналогового) метода обработки снимков является наиболее рациональным ввиду обеспеченности изыскательских организаций фотограмметрическим оборудованием. При аналоговом методе снимки обрабатываются на универсальных стереофотограмметрических приборах, в результате чего непосредственно получают регистрационный план.

Аналитический метод обработки снимков возможен при наличии стереофотограмметрических приборов, позволяющих осуществлять регистрацию координат точек стереомодели, ЭВМ с соответствующим программно-математическим обеспечением и высокоточных автоматизированных графопостроителей.

2.6. Комплекс работ по фототопографической съемке, выполняемых с целью изучения динамики размыва берегов рек, разделяется на следующие этапы:

сбор исходных данных и составление программы работ;

рекогносцировка участка работ, выбор местоположения фотостанций и контрольных пунктов; закрепление их центрами, обеспечивающими долговременную сохранность; маркировка контрольных пунктов;

геодезические работы по определению координат и высот фотостанций и контрольных пунктов;

фотосъемочные работы и полевая фотолабораторная обработка экспонированных фотопластинок; оценка качества негативов;

вычислительные и стереофотограмметрические работы по составлению регистрационных планов;

определение величин размыва берегов и скоростей поверхностных струй речного потока, составление технического отчета о выполненных работах.

2.7. При выполнении фототопографической съемки следует использовать общие указания по организации работ, укомплектованию бригад исполнителей необходимым снаряжением, материалами и инструментами, по выполнению отдельных технологических процессов, составлению проектной и исполнительной документации, приведенные в «Руководстве по применению фототеодолитной съемки при инженерных изысканиях для строительства», 1976 г.

СОСТАВЛЕНИЕ ПРОГРАММЫ РАБОТ

2.8. Программа работ является основным документом, регламентирующим технические требования, технологическую последовательность и методику выполнения работ с учетом конкретных условий, существующих на объекте изысканий.

Программа работ разрабатывается на основании технического задания, выдаваемого руководителем гидрологических изысканий.

В техническом задании должны содержаться сведения о местоположении и границах объекта инженерных изысканий, средних погрешностях определения величины размыва берега, ожидаемых величинах площади размыва, примерной скорости речного потока в различные периоды времени, необходимом количестве циклов наблюдений, очередности и сроках сдачи материалов.

2.9. Программа работ состоит из текстовой части и графических приложений.

В текстовой части приводятся:

общие сведения о проектируемых работах, физико-географическая характеристика и топографо-геодезическая изученность района работ, объемы и стоимости проектируемых работ;

обоснование выбора масштабов регистрационных планов;

методы создания опорной геодезической сети, технология выполнения полевых и камеральных работ по фототопографической съемке, потребное количество материалов;

перечень выпускаемых материалов.

Графическая часть программы содержит:

картограмму расположения участка работ;

схемы существующих и проектируемых опорных геодезических сетей, чертежи центров и наружных знаков проектируемых геодезических пунктов;

схему расположения базисов фототопографической съемки.

ВЫБОР МАСШТАБОВ РЕГИСТРАЦИОННЫХ ПЛАНОВ

2.10. Масштабы регистрационных планов определяются на основании сведений технического задания об ожидаемых величинах размыва берега, протяженности изучаемого участка реки, скорости речного потока.

Масштаб регистрационного плана динамики размыва берегов рек определяется но формуле

                                                                                  (1)

где MD - знаменатель масштаба регистрационного плана динамики размыва берегов рек;

 - заданная средняя квадратическая погрешность определения величины размыва берега;

d - протяженность размытого берега на плане;

тК - средняя квадратическая погрешность определения на плане положения точки контура, ограничивающего составляемую площадь;

l - средняя ожидаемая величина размыва берега на плане;

тSH - средняя квадратическая погрешность измерения площади на плане.

2.11. В отдельных случаях при определении величины площади размыва берегов рек могут использоваться топографические планы прошлых лет, составленные в соответствии с требованиями «Инструкции по топографо-геодезическим работам при инженерных изысканиях для промышленного, сельскохозяйственного, городского н поселкового строительства (СН 212-73, 1974), где средняя погрешность положения контура на плане σ принимается равной 0,5 мм. При тК = 1,25, σ = 0,625 мм масштаб регистрационного плана  определяется по формуле

                                                                                (2)

Размерность всех членов, входящих в формулу (2), принимается в см.

2.12. При измерении площади полярным планиметром и при σ = 0,5 мм масштаб регистрационного плана  определяется по формуле (2), где

                                       (3)

где K - отношение длины контура размыва к его ширине;

S - измеренная на плане площадь размытого участка, см2.

Рассчитанные по формулам (2) и (3) для тL = 10 и 25 см и приведенные к стандартному ряду масштабы регистрационных планов помещены в табл. 1.

Таблица 1

d, см

K = 10

K = 20

K = 10

K = 10

K = 20

K = 10

10

1:200

1:200

1:500

1:500

1:1000

1:2000

25

1:200

1:500

-

1:500

1:1000

-

50

1:200

1:500

-

1:500

1:1000

-

100

1:200

1:500

-

1:500

1:1000

-

Выбор масштаба регистрационного плана динамики размыва берегов при заданной средней квадратической погрешности определения средней величины размыва берега  может производиться по графикам, приведенным на рис. 1 и 2.

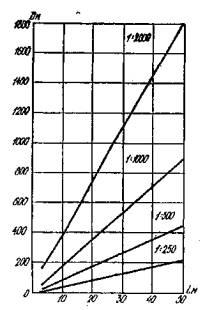

Рис. 1. График выбора масштаба регистрационного плана при

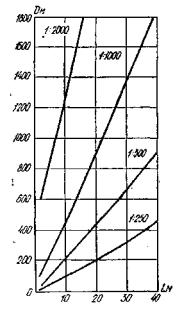

Рис. 2. График выбора масштаба регистрационного плана при

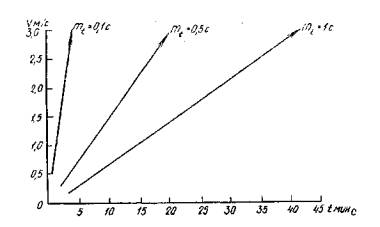

Рис. 3. График определения интервала времени между экспозициями

Графики позволяют определять масштабы регистрационных планов по известной длине размываемого берега D и предполагаемой величине размыва L.

2.13. Масштаб регистрационного плана определения направлений и скоростей поверхностных струй речных потоков  подсчитывается по формуле

                                                                                                              (4)

где md - средняя квадратическая погрешность измерения протяженности участка траектории на плане, м;

mV -средняя квадратическая погрешность определения скорости речного потока, м/с;

t - время между началами смежных экспозиций, с.

Минимально допустимая величина интервала времени между началами смежных экспозиций tmin определяется по формуле

tmin = 14Vmt,                                                                                                                (5)

где V -скорость речного потока, м/с;

mt - средняя квадратическая погрешность измерения интервала времени, с.

Интервал времени между экспозициями определяется по графику, приведенному на рис. 3 и построенному на основании формулы (5) и средней квадратической погрешности измерения интервала времени с помощью ручных часов (mt =1 с), секундомера (mt = 0,5 с) и интервалометра, соединенного с синхронно работающими затворами фотокамер (mt = 0,1 с).

Значения допустимых масштабов регистрационных планов при тd = 0,5 мм, приведенные к стандартному ряду, помещены в табл. 2.

Таблица 2

Скорость речного потока V м/с

Масштаб плана

mt = 0,1с

mt = 0,5с

mt = 1с

0,5

1:100

1:500

1:1000

1

1:200

1:1000

1:2000

1,5

1:200

1:1000

1:2000

2

1:200

1:2000

1:2000

2,5

1:500

1:2000

1:5000

3

1:500

1:2000

1:5000

СОСТАВЛЕНИЕ ПРОЕКТА ФОТОТОПОГРАФИЧЕСКОЙ СЪЕМКИ

2.14. При проектировании опорной геодезической сети следует руководствоваться соответствующими положениями «Инструкции по топографо-геодезическим работам при инженерных изысканиях для промышленного, сельскохозяйственного, городского и поселкового строительства» (СН 212-73, 1974).

При проектировании сети съемочного обоснования следует предусмотреть сплошную полевую привязку сети контрольных пунктов.

2.15. При выполнении фототопографической съемки с целью фиксации береговой черты расположение контрольных пунктов в ближнем плане, как правило, не осуществимо. Контрольные пункты по условиям местности могут быть расположены вдоль противоположной береговой черты на небольшом расстоянии от нее (рис. 4).

Рис. 4. Расположение контрольных пунктов при съемке размываемого берега с противоположного берега реки

Такое расположение контрольных пунктов при выполнении коррекции стереомодели затрудняет выявление раздельного влияния ошибок измерения базиса фотографирования ΔВ и установки угла конвергенции Δγ, в то время как наличие ошибки установки угла скоса Δφ легко выявляется по контрольным пунктам, расположенным на краях стереопары.

2.16. Методика корректирования стереопар излагается в пп. 2.50-2.54 и предполагает расположение контрольных пунктов на определенном расстоянии от береговой линии dy, вычисляемом по формуле

                                                                                          (6)

где УК - отстояние до линии контрольных пунктов;

тВ - средняя кпадратическая погрешность измерения базиса фотографирования.

Величины максимальных расстояний между линией берега и линией контрольных пунктов при допустимых средних квадратических погрешностях измерения размыва берега   приведены в табл. 3.

Таблица 3

Y, км

 = 10 см

 = 25 см

0,1

50

-

-

-

0,2

29,3

100

-

-

0,4

26,8

58,6

77,5

-

0,6

26,1

55

70,8

177,5

0,8

25,8

53,6

68,3

155

1

25,7

52,8

67

146

2

25,3

51,3

64,6

131

2.17. Технология выполнения полевых работ по фототопографической съемке должна соответствовать аналоговому методу камеральной обработки материалов. При этом съемка для изучения динамики размыва берегов выполняется по требованиям, изложенным в действующих нормативных документах, обеспечивающих определение планового положения контуров на составляемых планах со средней погрешностью 0,5 мм.

2.18. Максимальное отстояние Yмакс определяется в зависимости от точности составляемого плана и технических возможностей стереофотограмметрических обрабатывающих приборов. Материалы фототеодолитной съемки обрабатываются на приборах универсального типа: стереоавтографах моделей 1318 и 1318EL, технокарте, стереопланиграфе и стереометрографах различных модификаций. Значения предельных отстояний обработки для стереоавтографов моделей 1318, 1318EL, стереопланиграфа, технокарта и стереометрографа при средней ошибке нанесения контура на план ±0,5 мм приведены в табл. 4.

Таблица 4

таб составляемого плана

Предельные отстояния, м

Стереоавтограф 1318

Стереопланиграф, стереометрограф, стереоавтограф 1318 EL, технокарт

1:200

160

200

1:250

200

250

1:500

400

500

1:1000

800

1000

1:2000

1600

2000

2.19. Ближний предел обработки Yмин стереопары снимков должен располагаться на расстоянии 3,5-4 базисов фотографирования, исходя из особенностей стереоскопического зрения.

2.20. Определение величины базиса фотографирования является наиболее ответственным моментом расчета параметров фототеодолитной съемки.

При аналоговом методе обработки снимков величина базиса фотографирования Вмин при углах скоса до 31°30' рассчитывается по приближенной формуле

                                                                                                      (7)

где Yмакс - предельное отстояние, на которое будет вестись обработка, м;

mр - средняя квадратическая погрешность измерения продольного параллакса, 0,01 мм;

mу - средняя квадратическая погрешность нанесения контура на план, выраженная в метрах на местности;

f - фокусное расстояние фотокамеры, мм.

Величины базисов фотографирования можно определять по известным значениям максимального и минимального отстояний с помощью номограммы, приведенной на рис. 5.

При фотографировании с отклонением оптической оси на угол 50° величины базисов фотографирования, рассчитанные по приближенной формуле, увеличиваются на 20%.

2.21. Превышение между левой и правой станциями базиса фотографирования ΔH приводит к появлению вертикального параллакса. Универсальные стереофотограмметрические обрабатывающие приборы рассчитаны на сравнительно небольшое значение вертикального параллакса и при аналоговом методе обработки снимков превышение между концами базиса 10 мм в масштабе стереомодели не допускается.

2.22. Проект расположения фотостанций составляется в зоне схемы на имеющейся фотографической или специальной основе, составленной по материалам более мелкого масштаба.

Основная задача при составлении проекта фототеодолитной съемки для целей изучения деформации берега - выполнение съемки участка с минимального количества фотостанций при обеспечении заданного перекрытия между соседними фотобазисами.

2.23. Количество материалов, необходимое для производства работ, подсчитывается в соответствии с существующими нормами их расхода.

Подсчет количества стереопар i и соответственно количества необходимых пластинок для одного цикла съемки выполняется по формуле

                                                                                                     (8)

где  - протяженность береговой линии в одной стереопаре;

х - максимальная абсцисса на снимке (для формата фотопластинок 13×18 см х » 80 мм);

В - базис фотографирования;

D - протяженность размываемого берега;

Y - величина среднего отстояния.

Количество стереопар для условий выполнения съемки фотокамерами Фотео 19/1318 и УМК 10/1318 с учетом обеспечения продольного перекрытия снимков 70% (х = 112 мм) приведено в табл. 5.

2.24. Программу работ утверждает руководство изыскательской организацией, после чего она согласовывается с заказчиком.

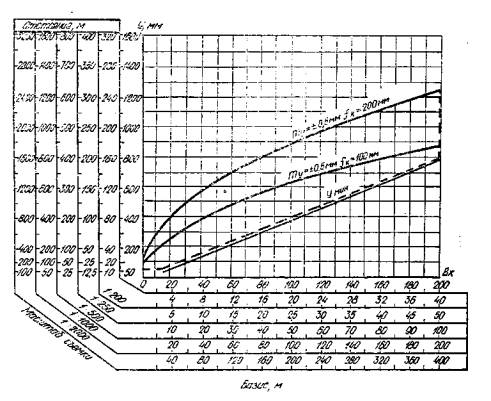

Рис. 5. Номограмма для определения величин базисов фотографирования

Таблица 5

D, км

Количество стереопар i

Фотео 19/1318

УМК 10/1318

Средние отстояния Y, км

0,2

0,5

1

0,2

0,5

1

0,2

2

1

1

1

1

1

0,5

5

2

1

3

1

1

1

9

4

2

5

2

1

2

18

7

4

9

4

2

3

27

11

6

14

6

3

4

35

14

7

18

8

4

5

44

18

9

23

9

5

ПОЛЕВЫЕ РАБОТЫ

2.25. При выполнении полевых работ следует придерживаться следующей технологической схемы:

рекогносцировка участка работ; выбор местоположения фотостанций и контрольных пунктов; закрепление их центрами, обеспечивающими долговременную сохранность; маркирование контрольных пунктов;

геодезические работы по определению координат и высот фотостанций и контрольных пунктов;

фотосъемочные работы и полевая фотолабораторная обработка экспонированных пластинок; оценка качества негативов.

2.26. Цель полевой рекогносцировки - уточнение на местности предварительного проекта и внесение в него необходимых изменений.

В процессе рекогносцировки определяют на местности границы участка съемки, уточняют места расположения базисов фотографирования и контрольных пунктов, устанавливают границы рабочей площади для каждой стереопары, составляют схему геодезических определений базисных и корректурных точек.

2.27. При выборе на местности базисов фотографирования следует учитывать следующие условия:

с концов базиса должен быть виден весь намеченный для съемки участок;

выбранные места должны быть удобны для установки фототеодолита и работы исполнителя;

отклонение фактической длины базиса от расчетного значения не должно принимать 20%;

точки базиса следует располагать в местах, обеспечивающих их длительную сохранность;

угол наклона базиса не должен превышать 10°;

геодезическое определение одной из точек базиса должно быть удобным; для уменьшения объемов геодезических работ следует стремиться совмещать концы базисов с пунктами опорной геодезической сети.

2.28. При съемке берегов базисы следует располагать параллельно снимаемому участку берега реки.

Для определения характеристик поверхностных струй водных потоков при съемке оптические оси фотокамер следует располагать под углом Θ к направлению потока. Наиболее выгодно съемку выполнять при Θ = 30-60°.

2.29. При съемке водной поверхности угол, образованный визирным лучом и поверхностью воды (угол «встречи»), должен быть в пределах от 0,5° до 7°. При уменьшении этого угла ухудшается точность визирования, при увеличении угла марка стереофотограмметрического прибора заглубляется из-за прозрачности воды.

2.30. Выбор и маркирование контрольных пунктов производится до начала фотографирования. Зоны размещения контрольных пунктов выбираются непосредственно с фотостанций или по рекогносцировочным снимкам, специально выполненным с этих фотостанций. Вынос в натуру контрольных пунктов целесообразно проводить с помощью теодолита по заранее рассчитанным направлениям и на удалении от береговой линии, выбираемом из табл. 3.

2.31. Маркирование контрольных пунктов выполняется путем установки щитов, вех с оперением, материи, натянутой на раму, и т.д. При подборе цвета маркировочного знака необходимо стремиться к созданию максимального контраста знака и окружающего фона, на который он проектируется. Поэтому маркировочные знаки следует окрашивать в белый цвет, если они проектируются на черный, серый или зеленый фон и в черный или красный, если они проектируются на небо или снег.

2.32. Изображение маркировочных знаков на снимке должно быть не менее 0,12×0,04 мм. Поэтому в зависимости от состояний фотографирования размеры маркировочных знаков должны быть не меньше величин, указанных в табл. 6.

Таблица 6

Предельные отстояния фотографирования, м

Размер маркировочных знаков, м

высота

ширина

высота

ширина

400

0,6

0,2

0,3

0,1

500

0,6

0,2

0,3

0,1

800

1

0,4

0,5

0,2

1000

1,2

0,4

0,6

0,2

1600

-

-

1

0,3

2000

-

-

1,2

0,4

При фотографировании на отстояния, превышающие 1,5-2 км, в качестве контрольных пунктов целесообразно использовать местные предметы или совмещать маркировочные знаки с местными предметами ввиду большой трудоемкости работ по сооружению маркировочных знаков размером более 1 м.

2.33. Вертикальные LB и горизонтальные LГ размеры выступающей над водой части поплавков, используемых при определении характеристик водного потока, рассчитываются по формулам:



                                                                                                                   (9)

где Y - отстояние от фотостанции до поплавка;

f - фокусное расстояние камеры;

lв, lг - размеры по высоте и ширине в масштабе снимка, принимаемые равными lв = 0,12 мм, lг = 0,04 мм.

2.34. Определение координат и высот фотостанций, ориентирование, измерение длин и углов наклона базисов фотографирования выполняются геодезическими методами. Определение координат станций и контрольных пунктов, не совмещенных с пунктами геодезических сетей, выполняется прямыми, обратными и комбинированными засечками, теодолитными ходами или построением триангуляционной сети. Высоты определяются из технического нивелирования. Независимо от принятого метода привязки средние погрешности планового положения фотостанций и контрольных пунктов относительно пунктов опорной геодезической сети не должны превышать 0,1 мм в масштабе создаваемого плана.

2.35. При многолетних цикличных съемках существует опасность нарушения планового и высотного положения закрепленных на местности фотостанций и контрольных пунктов паводковыми водами. Поэтому необходимо периодически повторять определение координат и высот фотостанций, контрольных пунктов.

2.36. Измерение длин базисов фотографирования должно производиться с относительной ошибкой порядка 1:1500. Короткие базисы длиной до 20 м измеряют стальными рулетками. При угле наклона базиса свыше 2° в измеренное расстояние вводят поправку.

Базисы более 20 м измеряют параллактическим методом при помощи входящих в фототеодолитный комплект двухметровой горизонтальной рейки и теодолита.

2.37. Процесс фотографирования при фототопографической съемке для изучения динамики деформационных процессов береговых русел выполняется как и при фототопографической съемке для топографических целей.

2.38. Для определения характеристик поверхностных струй водного потока фотографирование выполняется полиэкспозиционным способом. При этом фотографирование перемещающихся вместе с водным потоком поплавков производится двумя фотокамерами несколько раз на одни и те же фотопластинки, обладающие большой фотографической широтой.

Экспонирование выполняется по команде одного из исполнителей, измеряющего по секундомеру величины экспозиций и интервалы между ними, или синхронно с применением специальных затворов и командного прибора.

2.39. При съемке водной поверхности применяются изоортохроматические фотопластинки с противоореольным подслоем. Светочувствительность фотопластинок подбирается в зависимости от освещенности объекта и от скорости течения водного потока. Для ослабления неблагоприятного действия дымки и мельчайшей водяной пыли во время фотографирования используются желтые светофильтры различной кратности. Контражурные условия съемки не допускаются. При съемке солнце должно находиться позади фотокамер или под углом 45° к оси фотографирования.

2.40. Оптимальная выдержка и количество экспозиций подбираются опытным путем в процессе пробной съемки. При нормальных условиях освещенности каждая стереопара экспонируется 5-6 раз.

Наименее удачные результаты получаются при фотографировании в пасмурную дождливую погоду. В этих условиях количество экспозиций должно быть уменьшено до 2-3. В ночное время измерение скорости и определение направлений струй водного потока может производиться при помощи поплавков, на которых закреплены горящие факелы или фонари.

2.41. Поплавки сбрасываются на воду по линии, перпендикулярной направлению течения, с катера или другого плавсредства. Изучение водных потоков с помощью поплавков необходимо производить в безветренные дни во избежание введения поправки в результаты измерения из-за влияния силы и направления ветра.

2.42. Проявление пластинок необходимо организовать на участке работ. Фотолабораторные процессы выполняются с соблюдением общепринятой технологии приготовления растворов и выполнения режима обработки фотоматериалов.

После фотолабораторной обработки проверяется фотографическое и фотограмметрическое качество всех негативов. Негативы неудовлетворительного качества бракуют и делают пересъемку.

СОСТАВЛЕНИЕ РЕГИСТРАЦИОННЫХ ПЛАНОВ НА УНИВЕРСАЛЬНЫХ СТЕРЕОФОТОГРАММЕТРИЧЕСКИХ ПРИБОРАХ

2.43. В процессе камеральной обработки аналоговым способом материалов фототеодолитной съемки, выполненной для целей изучения динамики размыва берегов рек, придерживаются следующей технологической последовательности работ:

вычислительные работы;

составление регистрационных планов на универсальных стереофотограмметрических приборах;

измерение по регистрационным планам площади размытого берега и определение характеристик поверхностных струй водного потока.

2.44. Перед началом камеральных работ производится детальный просмотр и анализ полевых материалов, при которых выявляется соответствие технологии производства полевых работ программе.

При этом анализируется:

расположение станций фотографирования и границ площадей, покрываемых съемкой с каждой стереопары;

обеспеченность стереопар контрольными пунктами в отношении их количества и размещения;

степень надежности определения плановых координат и высот фотостанций и контрольных пунктов, длины и дирекционных углов базисов;

соответствие длины базисов предполагаемым отстояниям обработки;

фотографическое качество негативов;

необходимость в исследовании негативов на «неприжим».

2.45. Предварительные « окончательные вычисления материалов геодезических измерений производятся приемами и способами, описанными в «Руководстве по применению фототеодолитной съемки при инженерных изысканиях для строительства», 1976 г. и в «Руководстве по топографическим съемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500 (фототеодолитная съемка)», 1977 г.

2.46. Составление регистрационных планов аналоговым способом производится на приборах оптического или механического способа построения связки лучей - технокартах, стереоавтографах, стереопланиграфах. С некоторыми ограничениями обработку снимков можно вести также на универсальных приборах, применяемых для обработки аэрофотоснимков - стереометрографе, топокарте, стереопроекторе.

Если длина фокусного расстояния фотокамеры не соответствует фокусному расстоянию проектирующей камеры прибора, то прибегают к обработке снимков с преобразованными связками проектирующих лучей.

Большинство стереоавтографов позволяет вести обработку снимков, полученных при горизонтальном и параллельном положениях оптических осей фотокамер (нормальный и равноотклоненный виды съемок). Стереоавтограф Вильда позволяет вести обработку снимков равнонаклоненного случая съемки. На стереопланиграфе можно вести обработку снимков с произвольным положением оптических осей (общий вид съемки) в пределах возможностей прибора и допустимого угла засечки.

2.47. Процесс составления регистрационного плана на универсальных приборах состоит из подготовки планшетов, проверки приборов и обработки стереопар. Перед работой прибор должен быть отъюстирован.

Регистрационный план составляют на недеформирующемся пластике или планшетах с жесткой основой и нанесенными на них: координатной сеткой, опорными геодезическими точками и установочными точками, фиксирующими направление оптических беем.

2.48. Масштаб модели выбирают и соответствии с масштабом составляемого регистрационного плана и расстоянием от базиса фотографирования до дальней границы съемки. При выборе масштаба модели рекомендуется пользоваться табл. 7.

При составлении планов в масштабе 1:500 и крупнее при ориентировании планшета должна быть учтена величина несовмещения передней узловой точки объектива с осью вращения фотокамеры. Несовмещение Δ XS и Δ YS вычисляют по формулам:

                                                                                                   (10)



Таблица 7

Масштаб регистрационного плана

Диапазон отстояний, м

Масштаб модели

Передаточные соотношения

Стереоавтограф

Технокарт

1318

1318 EL

1:200

5-40

1:100

1:100

1:100

0,5



10-80

1:200

1:200

1:200

1



20-160

1:400

1:400

1:400

2



40-320

-

1:800

1:800

4



50-400

-

1:1000

1:1000

5



62-500

-

-

1:1250

6,25

1:250

6-50

1:125

1:125

1:125

0,5



12-100

1:250

1:250

1:250

1



25-200

1:500

1:500

1:500

2



50-400

-

1:1000

1:1000

4



62-500

-

1:1250

1;1250

5



75-625

-

-

1:1550

6,25

1:500

6-100

1:250

1:250

1:250

0,5



25-200

1:500

1:500

1:500

1



50-400

1:1000

1:1000

1:1000

2



100-800

-

1:2000

1:2000

4



125-1000

-

1:2500

1:2500

5



155-1250

-

-

1:3100

6,25

1:1000

25-200

1;500

1:500

1:500

0,5



50-400

1:1000

1:1000

1:1000

1



100-800

1:2000

1:2000

1:2000

2



200-1600

-

1:4000

1:4000

4



250-2000

-

1:5000

1:5000

5



310-2500

-

-

1:6250

6,25

1:2000

50-40

1:1000

1:1000

1:1000

0,5



100-800

1:2000

1:2000

1:2000

1



200-1600

1:4000

1:4000

1:4000

2

1:5000

125-1000

1:2500

1:2500

1:2500

0,5



250-2000

1:5000

1:5000

1:5000

1

где d - расстояние от оси вращения фототеодолита до передней узловой точки объектива;

 - приближенное значение дирекционного угла главного луча снимка.

Расстояние d для Фотео 19/1318 составляет 10 см. Значение  определяют по формуле

                                                                                                  (11)

где αВ - дирекционный угол базиса (с левой точки на правую). Поправки Δ XS и Δ YS легко выбираются из номограммы, приведенной на рис. 6.

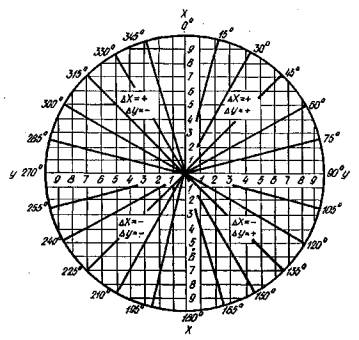

Рис. 6. Номограмма для определения поправок за внецентренность передней узловой точки объектива

2.50. Корректирование модели производится по контрольным пунктам последовательными приближениями в следующем порядке.

Визируют на изображение контрольных точек и отмечают их положение на планшете. Анализируют смещение отмеченных точек относительно истинного их положения на планшете.

Путем изменения величины базисного компонента bу (bsinφ) добиваются положения, при котором смещение отмеченных точек относительно их истинного положения на планшете были бы одинаковы (по знаку и абсолютной величине) для контрольных пунктов, расположенных на одинаковом отстоянии и симметрично относительно оптической оси. Затем остаточные величины смещения устраняются введением поправки в установочное значение угла конвергенции.

2.51. Если остаточные величины смещения на контрольных пунктах были вызваны действительно ошибкой угла конвергенции то мы получим стереомодель, свободную от искажений; если же остаточные смещения были вызваны ошибкой измерения базиса, стереомодель не будет практически иметь искажений только вдоль линии контрольных пунктов, выражающейся уравнением Y = YK (см. рис. 4).

По мере удаления от линии контрольных пунктов искажения стереомодели будут возрастать. Допустимые максимальные расстояния между линией берега и линией контрольных пунктов приведены в табл. 3.

2.52. Ошибка крена и ошибки в установке высот фотографирования выявляются в результате сравнения высот контрольных точек, подписанных на планшете, с высотами, снятыми со счетчика при визировании на те же точки. По полученным разностям высот судят о происхождении ошибок.

Ошибка крена вызывает погрешности высот, которые увеличиваются от оптической оси к краям стереопары, имея при этом по разные стороны от оптической оси разные знаки. Ошибка определения высоты фотостанции вызывает систематическую разность в высотах на одну и ту же величину на всех контрольных точках. В этом случае следует проверить правильность вычисления высоты фотографирования и правильность ее установки на счетчике прибора.

2.53. При расположении контрольных пунктов вдоль линии берега на дальнем плане определить ошибку высот, вызванную наклоном оптических осей, не представляется возможным, т.к. в этом случае ошибки высот пропорциональны отстоянию.

Если устранены ошибки крена и установки высот фотографирования, то остаточную величину ошибки в высотах можно отнести за счет влияния ошибки наклона оптических осей.

Для устранения этой ошибки визируют на одну из контрольных точек, на счетчике высот ножным штурвалом устанавливают ее высоту, определенную из геодезических измерений, смещение визирной марки с точки устраняют перемещением левого и правого объективов. После этого проверяют совпадение высот на всех других точках.

2.54. Стереомодель считается откорректированной, если при стереоскопическом наведении марки на контрольные пункты смещение в плане не будет превышать 0,2 мм, а по высоте - 0,1 м для масштабов 1:200 - 1:1000 и 0,2 м для масштабов 1:2000 - 1:5000.

2.55. Рисовка береговой линии в каждом цикле наблюдений осуществляется путем стереоскопического обведения измерительной маркой контура модели. Рисовку следует производить в пределах рабочей площади, ограниченной контрольными пунктами, с учетом последующей сводки с соседними стереопарами.

Контролем правильности рисовки береговой линии служит сходимость в положении контуров, полученных со смежных стереопар. Предельные расхождения контрольных пикетов, взятых на четко выраженных контурах, не должны превышать в плане 1 мм. Образец регистрационного плана для целей изучения деформаций береговой линии приведен в прил. 1.

2.56. Процесс корректирования стереопар при составлении регистрационного плана для целей изучения характеристик поверхностных струй водного потока ничем не отличается от вышеописанного.

На негативах фототеодолитной съемки виден след от плывущего поплавка. Обводя стереоскопически измерительной маркой след поплавка на модели, получаем на плане расстояние, пройденное поплавком за время экспозиции. Каждая стереопара экспонируется несколько раз и соответственно на плане фиксируется несколько отрезков, пройденных каждым поплавком. Соединив одной линией путь, пройденный каждым поплавком, получим направление течения поверхностных струй водного потока. Образец регистрационного плана для целей изучения характеристик поверхностных струй водного потока приведен в прил. 2.

ОПРЕДЕЛЕНИЕ ПО РЕГИСТРАЦИОННЫМ ПЛАНАМ ВЕЛИЧИНЫ РАЗМЫВА БЕРЕГА И СКОРОСТИ ПОВЕРХНОСТНЫХ СТРУЙ ВОДНЫХ ПОТОКОВ

2.57. Средняя величина размыва берега L, характеризующая динамику размыва наблюдаемого берега за известный интервал времени, определяется по формуле

                                                                                                                        (12)

где S - площадь размытого участка берега, м2;

D - протяженность подверженного размыванию участка берега, м.

Протяженность размываемого берега и площадь размытого участка берега измеряются по регистрационному плану.

2.58. Для измерения площади размытого участка берега на плане могут быть использованы различные методы и приборы. Наиболее производительными являются электронные приборы, позволяющие выполнять не только измерения по плану, но и математическую обработку результатов измерений. К таким приборам относятся АГА Геотрасер 326, Аристогрид 8970 и др. Однако наиболее распространенным прибором для измерения площадей по планам является полярный планиметр.

Средняя квадратическая погрешность определения площади размыва полярным планиметром по плану, составленному по материалам фототопографической съемки, может быть подсчитана по формуле

             (13)

где l - средняя величина размыва берега на плане, см;

K - отношение длины контура к его ширине;

S - измеряемая на плане площадь, см2.

Формула (13) справедлива при условии, что измерение площади размыва берега выполняется двумя обводами и, следовательно, при этом выполняется четыре отсчета по счетчику планиметра и что цена деления счетчика планиметра близка к 0,1 см2, а расстояние от плоскости ролика до оси вращения рычага принято равным 3 см.

2.59. Средние квадратические погрешности определения величины размыва берега на плане при различных значениях коэффициента вытянутости и в зависимости от величины протяженности размытого берега на плане приведены в табл. 8.

Таблица 8

d, см. плана

Средняя квадратическая ошибка определения размыва на плане mS см2

К = 10

К = 20

К = 100

5

4,61

2,56

1,35

10

4,5

2,36

0,93

15

4,48

2,31

0,8

20

4,46

2,29

0,73

25

4,46

2,28

0,69

30

4,46

2,27

0,66

35

4,46

2,26

0,64

40

4,46

2,26

0,62

45

4,46

2,26

0,61

50

4,46

2,26

0,6

55

4,47

2,26

0,59

60

4,47

2,26

0,58

100

4,52

2,28

0,55

2.60. Скорость поверхностных струй водного потока на измеряемом участке определяется по формуле

                                                                                                                   (14)

где d - протяженность участка траектории движения поплавка на плане, мм;

М - знаменатель масштаба плана;

t - время между началами смежных экспозиций, с.

2.61. Средняя квадратическая погрешность определения скорости может быть подсчитана по формуле

                                                                                      (15)

где mD - средняя квадратическая погрешность измерения протяженности участка траектории, обусловленная графической точностью плана и принимаемая равной

mt - средняя квадратическая погрешность измерения времени между началами смежных экспозиций, принимаемая в зависимости от способа измерения времени равной mt = 0,1; 0,5; 1 с;

V - скорость поверхностных струй водного потока, м/с;

t - время между началами смежных экспозиций, с.

3. ОТЧЕТНЫЕ МАТЕРИАЛЫ

3.1. По завершении камеральных работ все материалы соответствующим образом оформляются и подготавливаются к сдаче заказчику. При составлении регистрационных планов динамики Размыва берегов и характеристик поверхностных струй речного потока представляются следующие материалы:

схема расположения фотостанций;

стереограмма с обязательным указанием фокусных расстояний левой и правой камер;

негативы фототеодолитной съемки, подобранные по парам и иклам;

полевые журналы фотографирования и геодезических измерений;

ведомость оценки качества негативов;

снимки с наколами контрольных пунктов и их абрисами с обратной стороны снимка;

оригиналы регистрационных планов динамики размыва берегов и характеристик поверхностных струй речного потока.

3.2. Регистрационные планы динамики размыва берегов и характеристик поверхностных струн речного потока составляются на листах ватмана или матированного пластика. Размеры листа подбираются таким образом, чтобы одна из сторон чертежа вместе с полями была не более 60 см. Это позволяет производить размножение чертежей на электрографических аппаратах типа РЭМ-600.

Образцы составленных регистрационных планов приведены в прил. 1 и 2. В нижнем правом углу каждого отдельного листа размещается штамп организации, выполнявшей работу по изучению динамики размыва берегов рек.

Все элементы регистрационного плана и пояснительные надписи вычерчиваются черной тушью.

Регистрационные планы, составленные на листах ватмана или пластика и надлежащим образом оформленные, являются основным документом работ и подлежат передаче в архив заказчика. Для производства проектных работ изготавливаются копии регистрационных планов на кальках или бумаге. Изготовление копий производится электрографическим способом или вручную.

3.3. По завершении обработки материалов фототопографической съемки составляется технический отчет. В техническом отчете должны содержаться сведения, характеризующие назначение, организацию, стоимость, технологию, методику выполнения работ, их качество. Общее содержание разделов технического отчета определяется Инструкцией СН 212-73.

ПРИЛОЖЕНИЕ 1

ОБРАЗЕЦ ОФОРМЛЕНИЯ РЕГИСТРАЦИОННОГО ПЛАНА ДИНАМИКИ РАЗМЫВА БЕРЕГА РЕКИ

ПРИЛОЖЕНИЕ 2

ОБРАЗЕЦ ОФОРМЛЕНИЯ РЕГИСТРАЦИОННОГО ПЛАНА НАПРАВЛЕНИЯ И СКОРОСТИ ПОВЕРХНОСТНЫХ СТРУИ ВОДНОГО ПОТОКА

Содержание

1. ИНЖЕНЕРНО-ГИДРОЛОГИЧЕСКИЕ ИЗЫСКАНИЯ

ОБЩИЕ ПОЛОЖЕНИЯ

ЗАДАЧИ ИЗЫСКАНИЙ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

ПОЛЕВЫЕ РАБОТЫ

ОТЧЕТНЫЕ МАТЕРИАЛЫ

2. ФОТОТОПОГРАФИЧЕСКАЯ СЪЕМКА ПРИ ИЗУЧЕНИИ ДИНАМИКИ РАЗМЫВА БЕРЕГОВ РЕК

ОБЩИЕ ПОЛОЖЕНИЯ

СОСТАВЛЕНИЕ ПРОГРАММЫ РАБОТ

ВЫБОР МАСШТАБОВ РЕГИСТРАЦИОННЫХ ПЛАНОВ

СОСТАВЛЕНИЕ ПРОЕКТА ФОТОТОПОГРАФИЧЕСКОЙ СЪЕМКИ

ПОЛЕВЫЕ РАБОТЫ

СОСТАВЛЕНИЕ РЕГИСТРАЦИОННЫХ ПЛАНОВ НА УНИВЕРСАЛЬНЫХ СТЕРЕОФОТОГРАММЕТРИЧЕСКИХ ПРИБОРАХ

ОПРЕДЕЛЕНИЕ ПО РЕГИСТРАЦИОННЫМ ПЛАНАМ ВЕЛИЧИНЫ РАЗМЫВА БЕРЕГА И СКОРОСТИ ПОВЕРХНОСТНЫХ СТРУЙ ВОДНЫХ ПОТОКОВ

3. ОТЧЕТНЫЕ МАТЕРИАЛЫ

ПРИЛОЖЕНИЕ 1 ОБРАЗЕЦ ОФОРМЛЕНИЯ РЕГИСТРАЦИОННОГО ПЛАНА ДИНАМИКИ РАЗМЫВА БЕРЕГА РЕКИ

ПРИЛОЖЕНИЕ 2 ОБРАЗЕЦ ОФОРМЛЕНИЯ РЕГИСТРАЦИОННОГО ПЛАНА НАПРАВЛЕНИЯ И СКОРОСТИ ПОВЕРХНОСТНЫХ СТРУИ ВОДНОГО ПОТОКА






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
