МОСОРГСТРОЙ

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ
ПО МОНТАЖУ НЕСУЩИХ КОНСТРУКЦИЙ ТИПОВОЙ ЯЧЕЙКИ
КАРКАСНО-ПАНЕЛЬНОГО ЗДАНИЯ ИЗ УНИФИЦИРОВАННЫХ
ИЗДЕЛИЙ ЕДИНОГО КАТАЛОГА

МОСКВА-1974

ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ при МОСГОРИСПОЛКОМЕ

МОСОРГСТРОЙ

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ
по монтажу несущих конструкций типовой ячейки
каркасно-панельного здания из унифицированных
изделий Единого каталога

Москва - 1974

Настоящие технологические указания разработаны трестом Мосоргстрой и согласованы с отделом технологии Технического управления Главмосстроя, отделом строительных конструкций Моспроекта-1, лабораторией технологии строительства НИИМосстрой.

ПРЕДИСЛОВИЕ

Настоящая технологическая последовательность монтажа несущих конструкций типовой ячейки каркасно-панельных зданий из унифицированных изделий Единого каталога КМС-101 включает в себя очередность основных строительно-монтажных работ и конкретные мероприятия по личной безопасности рабочих.

Технология монтажа типовой ячейки разработана на основании конструктивно-планировочных решений каркасно-панельных зданий, чертежей каталога унифицированных изделий Моспроекта-1 (альбом ДС-27) и «Технологических указаний по сварке основных несущих конструкций каркасно-панельных зданий» Мосоргстроя (издание 1972 г.). Абзац "в" страниц 10 и 11 указанных "Технологических указаний" Мосоргстроя считать потерявшим силу в части укладки без креплений распорных плит до демонтажа одиночных кондукторов.

Учтены требования СНиП III А.II-70, СНнП III-В.3-62, "Правил устройства и безопасной эксплуатации грузоподъемных кранов", изд. «Недра» 1970 г.

Технология предназначена для стропальщиков, монтажников, сварщиков, бригадиров и инженерно-технических работников, связанных с монтажом зданий.

В разработке технологии принимали участие инженеры: Грачев Я.И., Зайцев П.Б., Сколотнев П.М.

ВВОДНАЯ ЧАСТЬ

1. Перед началом работы рабочим и крановщикам выдать наряд-допуск на опасные работы, связанные с монтажом конструкций типовой ячейки. Рабочие и ИТР должны быть проинструктированы по технологической последовательности монтажных, сварочных работ и мерам личной безопасности.

2. Перед началом работ рабочих ознакомить с инструкциями по пользованию оснасткой и грузозахватными приспособлениями.

3. Все рабочие, участвующие в монтаже и сварке, должны носить каски и предохранительные монтажные пояса.

4. Категорически запрещается производить толчки, удары монтируемым элементом по ранее установленным конструкциям.

5. На монтажном горизонте должно быть обеспечено освещение не менее 50 люкс.

6. Для демонтажа одиночного кондуктора Мосоргстроя обязательно применять строп, длина ветвей которого больше длины монтируемой колонны на 1 метр.

7. Обращается внимание на недопустимость нахождения рабочих и ИТР под временно уложенными плитами (п. 15 настоящих указаний). Зона под плитами является особо опасной и должна быть ограждена от доступа в нее людей.

8. В зимнее время все монтируемые элементы очищать от снега и льда. На перекрытии в будках контейнерного типа организовать периодический обогрев рабочих. Там же иметь аптечку, питьевую воду. Подступы и проходы к зоне монтажа систематически очищать от снега и льда, посыпать песком.

9. Все монтажные и сварочные работы производить, но СНиП III-В.3-62*, п.п. 3.6; 3.7; 3.9; по разделам с 5 по 7 полностью, а также руководствоваться таблицей допусков.

Допускаемые отклонения при монтаже сборных железобетонных конструкций жилых и общественных зданий:

Наименование отклонений

Величины допускаемых отклонений, мм

Смешение осей колонн в нижнем сечении относительно разбивочных осей

±5

Отклонение осей колонны по вертикали в верхнем сечении при высоте колонны Н (в м) до 4,8

±5

свыше 4,5

0,001 Н, но не более 35 мм

Разница в отметках верха колонн или опорных площадок каждого яруса в пределах выверяемого участка (блока)

12 + 2п, где п - порядковый № яруса

Смещение осей ригелей относительно разбивочных осей

±5

Разница в отметках верхней поверхности элементов перекрытий в пределах выверяемого участка

20

Разница в отметках нижней поверхности двух смежных элементов перекрытий

4

Разница в отметках верхних граней

8

Допуски площадок опирания определяются проектом



10. При организации строительно-монтажных работ руководствоваться:

а) Главой СНиП IIIA-11-70 "Техника безопасности в строительстве" п.п. 1.11; 1.12; 1.14; 1.17; 1.19; 1.22; 1.25; 1.27; 2.45; 2.46; 2.51; 3.20; 3.31; 3.64; 5.1; 5.2; 5.4; 5.6; 5.9; 5.14; 5.18; 3.19; 5.23; 5.31; 8.2; 8.4; 8.10; 8.54; 8.56; 14.3; 14.16; 14.25; 14.27; 14.30;

б) "Правилами устройства и безопасной эксплуатации грузоподъемных кранов", разделы 5; 6 и приложение № 9, изд. "Недра", 1970 г.

в) "Технологическими указаниями по сварке основных несущих конструкций каркасно-панельных зданий", Мосоргстрой, 1872 г.

11. Монтажные работы по возведению несущих конструкций второго яруса ведутся в той же последовательности, что и 1 яруса (кроме операций по стыковке колонн), после завершения монтажных работ 1-го яруса, замоноличивания и закрепления всех конструкций по проекту в пределах захватки-этажа и обеспечения их неизменяемости и устойчивости по проекту.

После­дователь­ность работ

Методы выполнения процессов и меры по обеспечению личной безопасности рабочих

Применяемый инвентарь и приспособления

Схема организации процесса работы

1.

Подготовительные работы и мероприятия, осуществляемые до начала монтажа (см. вводную часть)

по ППР

Рис. 1

2.

Установка башенным краном выносных площадок по наружному ряду колонн (рис. l).

Площадки подаются краном снаружи здания. Монтажники крепятся предохранительными поясами за петли плит перекрытия.

Площадки крепятся за оголовок колонны стопорными винтами до отказа. Расстроповка выносных площадок. Крюки стропов собираются по середине площадки и по сигналу «осторожно» Приподнимаются выше ограждения

Выносные площадки Мосоргстроя

а) рядовая арх. № 2318М

б) угловая арх. № 2319М

Предохранительные пояса ГОСТ 3718-67

Каски полиэтиленовые

ГОСТ 5862-66

3.

установка инвентарных ограждений между площадками и по краю перекрытия в стороны от площадок на 7 метров. Рабочие крепятся карабинами предохранительных поясов за монтажные петли плит перекрытия

Типовое ограждение Мосоргстроя арх. № 2707С или 2264МС

4.

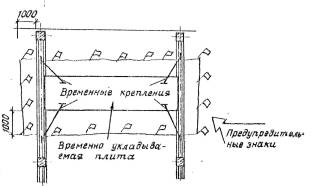

Обозначение предупредительными знаками опасной зоны на монтажном горизонте на расстоянии 7 м от монтируемых конструкций (рис. 2)



5.

Установка собранных комплектов одиночных кондукторов и их закрепление на оголовках ранее смонтированных колонн (рис. 3)

Рабочие, принимающие кондуктор, стоят на перекрытии. Кондуктор подают краном с наружной стороны корпуса. По сигналу "осторожно" рабочие краном опускают кондуктор над оголовком колонны и надевают его на оголовок, после чего рабочие входят на выносную площадку и кондуктор опускается до отказа вниз. При установке кондуктора на оголовки внутренних колонн под кондуктор ставить подставки. Расстроповка кондуктора. Рабочие работают с откидных скамеек выносных площадок. Закрепление кондукторов за оголовок колонны стопорными винтами нижней половины кондуктора

Одиночный кондуктор Мосоргстроя арх. № 2050

Подставка № 2050-07 в арх. № 2050

6.

Подача и установка колонны в кондуктор с помощью универсального захвата. Колонна подается с наружной стороны здания и плавно, по сигналу «осторожно» опускается в кондуктор. В этот момент рабочие поднимаются на откидные скамейки и направляют колонну, поддерживая сбоку (рис. 4)

Универсальный захват для монтажа колонн черт. арх. № 166 М Мосоргпромстрой

Рис. 4

7.

Закрепление поддерживаемой краном колонны по отвесу всеми регулировочными винтами верхней половины кондуктора. Необходимо убедиться в опирании нижней части колонны на оголовок ранее установленной колонны. Рабочие работают с перекрытия и с пола выносной площадки



8.

Освобождение колонны от захвата (расстроповка). Рабочие работают, стоя на откидных скамейках выносной площадки. При работе с перекрытия применять две подставки Мосоргстроя Н = 0,75 м

Подставка Мосоргстроя черт. арх. № 3229 К

Рис. 5

9.

Окончательная выверка в проектное положение колонн по двум вертикальным плоскостям производится теодолитом, а проверка положения колонн в плане - стальной рулеткой. Выравнивание производится двумя монтажниками путем одновременного вращения верхних винтов кондуктора, расположенных у параллельных сторон колонны (рис. 6)

Теодолит и стальная рулетка

10.

Монтаж ригелей первого яруса. Ригель подается с противоположной стороны передвижных подмостей монтажников путем перемещения краном на 500 мм выше консолей колонн. По сигналу "осторожно" монтажники принимают ригель, стоя на двух передвижных подмостях, поставленных на упоры. Входы на подмости расположены во внутрь здания (рис. 6)

Передвижные подмости Мосоргстроя черт. арх. № 2379 С

11.

Электроприхватка ригелей к закладным деталям колонн. Сварщики работают с передвижных подмостей. Зачистка металла делается заранее до подачи ригелей на монтаж. Электроприхватки выполняются с двух противоположных боковых сторон опирания ригеля на консоли колонн в точках 1-1 или 2-2; высота шва по проекту, длина 30 мм. Ригели несимметричного сечения до расстроповки приваривать полным проектным швом (рис. 7)

Передвижные подмости Мосоргстроя арх. № 2379 С

Рис. 6

12.

Расстроповка ригеля - освобождение стропа. Рабочие работают с передвижных подмостей. По сигналу "осторожно" расслабляются стропы, крюки стропов снимаются с петель ригеля и, поддерживаемые стропальщиками, поднимаются краном вверх.

Передвижные подмости арх. № 2379 C

13.

Окончательная электросварка и антикоррозионная защита сварных швов стыков ригеля с колоннами по проекту. Сварка производится полуавтоматом А-1114 М или А-765 по "Технологическим указаниям по сварке основных несущих конструкций каркасно-панельных зданий", Мосоргстрой, 1972 г. Электросварщики работают с передвижных подмостей

Передвижные подмости Мосоргстроя арх. № 2379С. Полуавтомат А-1114 М (с преобразователем с падающей внешней характеристикой) или А-765

Рис. 7

14

Монтаж и сварка стыков второго ригеля производится в той же последовательности с предварительной перестановкой передвижных подмостей по п.п. 10, 11, 12, 13.

При монтаже крайнего ригеля параллельно краю перекрытия передвижные подмости располагаются строго против колонн входами в сторону, противоположную краю перекрытия. Ригель подается снаружи корпуса (рис. 6)

см. п.п. 10, 11, 12, 13

15.

Временная установка одной или двух рядовых плит перекрытия на полки ригелей (пригрузка) с временным креплением. Плиты устанавливаются на заранее размеченные места на ригелях на расстояниях ≥ 800 мм от края колонн. Порядок монтажа: от крайних колонн внутрь здания. Рабочие работают с двух передвижных подмостей. Зона под уложенными плитами ограждается предупредительными ограждениями с плакатами: «Особо опасная зона, не входить!» (рис. 8 и 9),

Рядовые плиты перекрытия разрешается не укладывать временно в случае качественной стыковки арматуры колонн и обеспечения:

а) режима сварочных работ в соответствии с «Технологическими указаниями по сварке основных несущих конструкций каркасно-панельных зданий», Мосоргстрой, 1972 г.;

б) соосности колонн по отношению к разбивочным в планово-вертикальном положении в пределах допусков СНиП III-В.3-62*

Установка временных креплений на рядовые плиты перекрытия (пригрузка) для связи ригелей и закрепления плит на опорах ригелей. Применяются анкеры (4 шт. из стали А1 диаметром не менее 12 мм) или анкерные связи. Анкеры или связи связывают монтажные петли ригелей и плит перекрытия. Запрещается крепление электросваркой анкера непосредственно к монтажным петлям плит. Электросварщики работают с передвижных подмостей (рис, 10)

Передвижные подмости Мосоргстроя арх. № 2379 С

Рис. 8

1. Рабочий поднимается на подмости № 2 после горизонтального перемещения плиты краном - операции 1.

2. Операция 2 выполняется после сигнала «осторожно»; Рабочие находятся на подмостях № 1 и № 2, с которых производится расстроповка плиты. Кондукторы и выносные площадки условно не показаны.

Рис. 9

16.

Геодезическая проверка осей колонн, ригелей из плоскости ригель-колонна. Геодезисты-ИТР работают на нижнем перекрытии.

Теодолиты, рулетка

17.

Полуавтоматическая ванная сварка стыков арматуры колонн. Сначала завариваются стыки у наружных колонн, затем у внутренних колонн. Ванную полуавтоматическую сварку стержней колонн необходимо вести по диагонали, при этом, как обязательное правило, перерыв между окончанием сварки одного стыка и началом сварки другого стыка должен быть не более одной минуты. Это обеспечит наименьшие отклонения колонн по вертикалям после сварки стыков (см. "Технологические указания по сварке основных несущих конструкций каркасно-панельных зданий" Мосоргстрой, 1972 г.) (рис. 11)

Полуавтоматы А-1114 М или А-765

Рис. 10

18.

Освобождение колонн от одиночных кондукторов:

а) освобождение винтов крепления к колоннам;

б) разъединение частей I и II кондуктора между собой;

в) обеспечение свободного положения частей кондуктора перед подъемом;

г) строповка четырьмя крюками стропа за петли "а" и "б" I части кондуктора, подъем по сигналу "осторожно" на 200 мм;

д) последовательное перемещение краном с разворотами по пути 1, 2, 3, 4, 5, 6;

е) после операции "6" I часть опускается на площадку. Строп цепляется за петлю "в" части II кондуктора двумя крюками из четырех;

ж) осторожный подъем пакета из I и II частей кондуктора на 200 мм и отвод краном в сторону по напр. «7»;

з) пакет опускается в стороне от ригеля на 1 - 2 м, стропуется последняя петля "Г", и кондуктор перемешается на склад или на монтаж.

Работа выполняется двумя монтажниками Р1 и Р2. Монтажник Р2 стоит в стороне от ригеля в зоне видимости монтажника Р1 и помогает ему устанавливать II часть кондуктора после операции "6". Монтажник Р1 подает сигнал голосом монтажнику Р2, поддерживает I часть кондуктора от раскачивания при операциях 1, 2, 3, 4, 5, 6, находясь в положениях, исключающих прижатие его к ограждению висящей I частью кондуктора (рис. 12)

Строп lo=l колонны + 1 метр

Рис. 11

1; 2; 3; 4 – последовательность сварки стержневой арматуры стыка

Рис. 12

19.

Заделка стыков колонн бетоном производится с применением съемной переставной прессопалубки. При бетонирований стыков колонн в зимнее время применяется бетон с противоморозными добавками или обеспечивается электропрогрев уложенного бетона (см. инструкцию по применению прессопалубки Мосоргпромстроя) (рис. 13)

Прессопалубка Мосоргпромстроя черт. арх. № 183А

Рис. 13

20.

Демонтаж выносных площадок Мосоргстроя черт. арх. № № 2318 М и 2319 М. Площадка стропуется за четыре петли (рис. 14), после чего снимаются крепление стопорного винта и примыкающие ограждения на 200 мм. По сигналу «осторожно» площадка поднимается на 200 мм и поворотом стрелы в направлении от здания площадка убирается. Рабочие крепятся за петли плит перекрытия карабинами монтажных поясов. С этого положения рабочие производят установку ограждения в разрывах после демонтажа выносных площадок

Предохранительные пояса ГОСТ 5718-67*

Рис. 14

21.

Демонтаж временно уложенных по п. 15 рядовых плит перекрытия. Удаляются анкеры временных креплений. Рабочие работают с передвижных подмостей, стропуют плиту и по сигналу "осторожно" приподнимают плиту на 200 мм от опорных площадок ("I"), после чего приподнимают на 500 мм выше ригелей, по "2" и в направлении "3" плита перемещается из монтажной зоны (рис. 15).



Рис. 15

22.

Монтаж плит перекрытия против колонн. Плита подается застропованной под углом к горизонту удлиненными стропами или стропами с удлинителями. Сначала подается плита у наружного ряда колонн путем подводки снаружи на расстоянии 500 мм, не доводя до колонн. После этого по сигналу «осторожно» плита, поддерживаемая двумя рабочими (с левых передвижных подмостей), опускается с заводкой паза после поворота "2" в проектное положение. Затем плита опускается высокой частью в проектное положение "3". Рабочий переходит на правые подмости после операции "2", во время операций "1" и "2" на правых подмостях находиться рабочим запрещается (рис. 16).

Удлинитель в соответствии с весом и размерами плит.

Рис. 16

23.

Электроприхватка стыков уложенной крайней плиты первого яруса по п. 22 к закладным деталям ригеля и колонны по диагонали 1-1 или 2-2 высота шва по проекту, длина шва в одном месте равна 30 мм. Подъем на плиту с лестницы для подъема на этаж высотой 3,3 м осуществляется в следующей последовательности:

а) сварщик, стоя на предпоследней поперечине лестницы, крепит себя карабином за петлю ригеля;

б) поднимается на плиту. Спуск по лестнице вниз делается в обратном порядке:

1) сварщик встает на вторую от верха поперечину лестницы;

2) отсоединяет карабин от петли ригеля. На лестнице у второго стыка сварщик повторяет те же операции а) и б), 1) и 2) (рис. 17).

Лестница для подъема на этаж Н 3,3 м Мосоргстроя арх. № 3773

Предохранительный пояс ГОСТ 5718-67* Полуавтоматический сварочный аппарат А-1114 или А-765.

Рис. 17

24.

Освобождение плиты от стропов крана после электроприхваток 1-1 или 2-2 по п. 23.

Стропальщики поднимаются по лестницам для подъема на этаж по порядку а), б) п. 23.

Стропы расслабляются, снимаются крюки с петель плиты.

Стропальщик направляет крюки стропа при его подъеме вверх, поддерживая их от раскачивания. Спуск стропальщиков производится по п.п. l) и 2) п. 23.





25.

Электросварка стыков плиты по проекту. Сварщик поднимается, производит сварку соединений и опускается вниз с соблюдением личного крепления по п. 23 а), б) и 1), 2).

Полуавтоматический сварочный аппарат А-114 М или А-765.



26.

Монтаж второй плиты по внутреннему ряду колонн производится в той же последовательности по п.п. 22, 23, 24, 25.



Рис. 18

27.

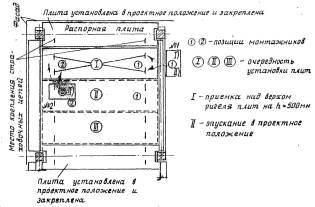

Монтаж рядовой плиты  перекрытия ведется, начиная от наружных колонн, путем последовательного подъема и рихтовки с помощью крана по сигналу "осторожно". Рабочие выполняют все процессы заводки, расстроповки, работая с передвижных подмостей № 1 и № 2,

При операции I) плиту принимает рабочий на подмостях № 1. Па подмостях № 2 находиться запрещается. Операция II) выполняется рабочими по сигналу «осторожно» с двух подмостей. Расстроповка выполняется одновременно с двух подмостей (рис. 18).

Подмости Мосоргстроя арх. № 2379 С.

28.

Монтаж рядовой плиты перекрытия  ведется с установленной, но не закрепленной плиты . Монтажники поднимаются на плиту  по приставным лестницам в последовательности, по п. 23 а) и б) с соблюдением личного крепления карабином предохранительного пояса за монтажные петли распорной плиты. Применяется приспособление для крепления страховочных цепей Мосоргстроя арх. № 4262 или устройство ПВУ-2. Плита  подается краном сбоку на высоте 500 мм над ригелями перпендикулярно ригелям в направлении проектного положения. Операции по заводке и укладке плиты  производятся по сигналам «осторожно». Сигналы подает монтажник . После укладки плиты  производится ее расстроповка (рис. 18).

Приспособление для крепления страховочных цепей и канатов Мосоргстрой арх. № 4262 или ПВУ-2.



29.

Монтаж рядовой плиты  производится в той же последовательности, как и  по п. 28. Рабочие крепятся с помощью приспособления для крепления страховочных цепей и канатов Мосоргстроя арх. № 4262 или устройства ПВУ-2 к монтажным петлям распорной плиты. Подается и укладывается плита  (рис. 18). В случае применения распорных плит с ровной верхней поверхностью (без ребер сверху) разрешается монтаж рядовой плиты I вести с распорной плиты в последовательности по п. 28

Приспособление для крепления страховочных цепей и канатов Мосоргстроя арх. № 4262 или ПВУ-2.



30.

Устройство инвентарного ограждения прямоугольной ячейки перекрытия наверху плит по периметру. Ограждение крепится к плитам, ригелям, колоннам. В месте установки лестницы делается разрыв, который перекрывается перекидной доской (по типу шлагбаума) или доской выдвижного типа (телескопического).

Лестница для подъема на этаж арх. № 3773 Мосоргстроя Типовое ограждение арх. № 2707 С или № 2264 МС Мосоргстроя



31.

Замоноличивание стыков плит перекрытия между собой и ригелями раствором (бетоном). Ящики с раствором подаются краном на перекрытие и устанавливаются на среднюю рядовую плиту, откуда двое рабочих с помощью лопат и кельм производят заполнение стыков. Зимой их следует очищать от снега и льда. После окончания заполнения стыков рабочие спускаются под перекрытие и очищают от выступившего раствора все стыки. Остатки раствора собираются в ящики и спускаются вниз с этажа.

Ящик для раствора черт. арх. № 3182 Мосоргстроя. Защитные очки с небьющимся стеклом ГОСТ 9802-61 С-12 бц-72
