МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА СССР

ВАСХНИЛ

ГЛАВСЕЛЬСТРОЙПРОЕКТ

ВИЭСХ

ГИПРОНИСЕЛЬХОЗ

РЕКОМЕНДАЦИИ
ПО РАСЧЕТУ, ПРОЕКТИРОВАНИЮ И ПРИМЕНЕНИЮ СИСТЕМ ЭЛЕКТРОТЕПЛОСНАБЖЕНИЯ ЖИВОТНОВОДЧЕСКИХ ФЕРМ И КОМПЛЕКСОВ

Утверждены Министерством сельского хозяйства СССР 28 декабря 1982 г.

Согласованы:

Главным управлением механизация и электрификации
МCX СССР 27 декабря 1982 г.

Главсельстройпроектом МСХ СССР
13 декабря 1982 г.

Москва - 1983

В рекомендациях приведена методика расчете максимальных мощностей и годового потребления энергии в основных технологических процессах и производственна помещениях, требования к проектированию электротепловых установок и систем электротеплоснабжения, особенности расчета схем энергоснабжения, методика технико-экономического обоснования эффективности различных систем теплоснабжения, требования к подбору и проектированию систем электротеплоснабжения.

Рекомендации предназначены для использования специалистами проектных, научно-исследовательских, конструкторских и производственных организаций при расчете, проектирования и применения систем электротеплоснабжения животноводческих ферм и комплексов.

Содержание

1. Общая часть

2. Методика расчета мощности и годового потребления энергии в технологических процессах и производственных помещениях ферм

3. Требования к проектированию электротепловых установок и систем электротеплоснабжения

4. Особенности расчета схем электроснабжения

5. Методика технико-экономического обоснования сравнительной эффективности систем электротеплоснабжения

6. Мероприятия по технике безопасности

7. Требования к применению систем электротеплоснабжения

8. Пример расчета системы электротеплоснабжения (на примере фермы крупного рогатого скота молочного направления на 400 коров привязного содержания, типовой проект 801-01-5)

Электротепловое оборудование фермы на 400 коров

Приложение

Приложение 1

Приложение 2 Техническая характеристика электрокалориферных установок сельскохозяйственного назначения

Приложение 3 Техническая характеристика электроконвекторов

Приложение 4 Техническая характеристика электродных электроводонагревателей

Приложение 5 Техническая характеристика электроводонагревателей с аккумулированием

Приложение 6 Техническая характеристика электродных паровых котлов

Приложение 7 Техническая характеристика элактрокалориферов типа СФО

Приложение 8 Перспективные значения замыкающих затрат на уголь и газ (в ценах 1970 г., для среднегодового расхода топлива в рублях т усл. топлива)

Приложение 9 Затраты на производство и распределение по сельским сетям электроэнергии для усредненных условий

Приложение 10

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ЛИТЕРАТУРА

1. Общая часть

1.1. Рекомендации распространяются на расчет, проектирование и применение систем электротеплоснабжения при строительстве новых или реконструкции действующих животноводческих объектов.

1.2. Рекомендации разработаны с учетом норм технологического проектирования ферм по содержанию крупного рогатого скота и свиней и отражают специфику расчета, проектирования и эксплуатации систем отопления, вентиляции я теплоснабжения животноводческих помещений с применением электротепловых установок [1 - 4, 7, 13].

1.3. Настоящими рекомендациями предусматривается обязательное проведение сравнительных технико-экономических расчетов, позволяющих выбрать наиболее эффективную систему теплоснабжения ферм.

1.4. Технико-экономическими предпосылками применения электрической энергии для теплоснабжения животноводческих ферм и комплексов являются:

тенденции развития топливно-энергетического комплекса страны;

особенности ферм как объектов теплоснабжения;

технические преимущества электрифицированных систем теплоснабжения.

1.5. Как объекты теплоснабжения фермы характеризуются значительными колебаниями тепловых нагрузок в течение года и суток, различными режимами потребления теплоты отдельными помещениями и процессами.

1.6. Относительно небольшая тепловая нагрузка ферм (около 1 кВт на голову [3, 4]), низкая среднегодовая загрузка теплогенерирующего оборудования, высокие потери теплоты из-за невозможности точного регулирования ее подачи каждому процессу и помещению, потери топлива при транспортировке по сельским дорогам и хранении приводят к низкой эффективности систем теплоснабжения на базе мелких котельных на твердом топливе [5, 6].

1.7. Возможность вырабатывать теплоту непосредственно в местах потребления с высокой точностью за счет максимальной децентрализации и автоматизации теплогенерирующих установок, сокращение обслуживающего персонала и производственных площадей являются главными преимуществами систем электротеплоснабжения, которые позволяют им, несмотря на высокую стоимость электроэнергии, конкурировать с топливными котельными, работающими на дешевом низкосортном угле.

1.8. Эффективное применение систем электротеплоснабжения (ЭТО) возможно только при максимальном использовании его технических преимуществ.

1.9. При ЭТС особую важность приобретают вопросы снижения максимальных нагрузок и годового расхода теплоты. Техническое совершенство систем ЭТС позволяет удовлетворять тепловые нужды при значительно меньших расходах теплоты, чем при традиционном теплоснабжении.

1.10. Обязательными условиями элективного применения ЭТС являются децентрализация и автоматизация электротепловых установок, использование их непосредственно в местах потребления теплоты.

1.11. Расчет и выбор схем теплоснабжения в процессе проектирования рекомендуется выполнять в следующей последовательности:

определить потребность в теплоте по процессам, а в целом по объекту (расчетные тепловые нагрузки я соответствующую им годовую потребность в теплоте);

наметить варианты теплоснабжения;

подобрать теплогенерирующие установки по расчетный нагрузкам;

определить приведенные затраты для рассматриваемых вариантов;

разработать вариант с наименьшими приведенными затратами.

1.12. Порядок согласования по применению электроустановок должен соответствовать инструкции [39].

2. Методика расчета мощности и годового потребления энергии в технологических процессах и производственных помещениях ферм

2.1. Расчет мощности и годового потребления энергии в тепловых процессах производства служит основой для выбора теплогенерирующего оборудования и последующего расчета схем теплоснабжения.

2.2. Расчет должен начинаться с анализа структуры и режимов теплопотребления отдельными потребителями и технологически ми процессами.

2.3. Потребителей теплота на ферме можно разделить на три вида:

системы обеспечения микроклимата; системы горячего водоснабжения; система пароснабжения.

2.4. Помещения ферм, в которых необходимо обеспечить требуемые параметры микроклимата, в соответствии с режимами теплопотребления делятся на три группы:

помещения, в которых теплота расходуется только на подогрев приточного воздуха (помещения для содержания животных);

помещения, в которых теплота расходуется на отопление и периодический подогрев приточного воздуха (молочные блоки, доильные и преддоильные площадки, кормоцеха и др.);

помещения, в которых теплота используется только на отопление (подсобные, вспомогательные и административные).

2.5. Мощность системы электротеплоснабжения и годовая потребность в теплоте принимаются только после тщательного анализа суточного и годового регионов теплопотребления отдельных видов и групп потребителей теплота.

2.6. Дефицит теплоты в помещениях (Qq)X) определяется в соответствии с результатами расчета тепловлажностного баланса этих помещений.

X) Расшифровка условных буквенных обозначений приведена в приложении.

2.7. Балансовые уравнения составляются и решаются по отношению к свободным тепловыделениям животных; учет баланса влага производится расчетом воздухообмена.

2.8. К источникам теплоты в животноводческих помещениях относится свободная теплота, выделяемая животными ().

К расходной части баланса относятся:

теплопотери через ограждения (Qогр) - пол, стены, покрытия, ворота, окна;

теплота, теряемая на испарение влаги (Qисп);

теплота, необходимая на подогрев приточного воздуха от расчетной наружной до расчетной внутренней температуры (Qув).

2.9. С учетом пп.2.6-2.8, уравнение тепловлажностного баланса запишется в следующем виде:

(1)

2.10. Тепловыделения от животных определяются из выражения:

(2)

где qсв, Кt принимаются в соответствии с возрастов и весом животных по нормам [8].

2.11. Теплопотери через ограждения определяются из выражения:

(3)

2.12. Минимальное допустимое сопротивление теплопередаче стен и покрытий рассчитывается из условия невыпадения конденсата на их поверхностях в соответствии с кормами [14] по формулам:

(4)

(5)

где  принимается по нормам [15] в соответствии с расчетной температурой наиболее холодных суток для определенного района строительства;

αвст, αвп - принимаются по нормам [9] в соответствии с видом животных, плотностью заполнения помещений, объемно-планировочными и конструктивными решениями.

2.13. Экономически целесообразно при ЭТС увеличивать сопротивление теплопередаче покрытий до уровня 2,5...3,5°С м2/Вт [7].

2.14. При проведении расчетов для реконструируемых животноводческих помещений сопротивление теплопередаче стен и покрытий принимается в соответствии с фактическими теплотехническими характеристиками ограждающих конструкций по выражению:

(6)

где  определяется по нормам [14].

Если рассчитанное по формуле (6) термическое сопротивление окажется меньше оптимального, необходимо вычислить толщину дополнительного термоизоляционного слоя и при санитарном ремонте помещения усилить термоизоляцию.

2.15. Сопротивление теплопередаче через пол определяется по зонам в соответствии с нормами [10]:

для I зоны ;

для II зоны ;

для III зоны ,

(7)

где  определяется в соответствии с теплотехническими характеристиками отдельных слоев утепленного пола по нормам [14]

2.16. Сопротивление теплопередаче окон и дверей принимается по нормам [14] в соответствии с их конструктивными особенностями.

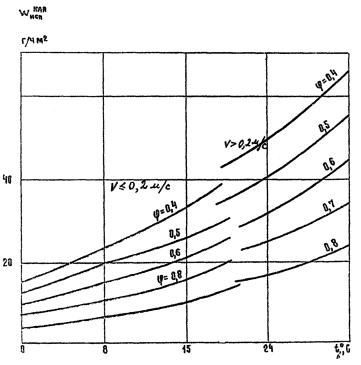

2.17. Теплопотери на испарение влаги со смоченных поверхностен пола определяются из выражения:

(8)

где ,  принимаются в зависимости от температуры и относительной влажности внутреннего воздуха по данным приложения 1 [43, 44].

2.18. При привязном содержании животных смоченная поверхность пола, (Fсм) принимается равной поверхности навозного лотка и площади пола на расстоянии 0,5 м от навозного лотка.

2.19. При беспривязном содержании животных на решетчатых полах и удалении навоза самосплавом или гидросмывом за смоченную поверхность пола (Fсм) принимается вся площадь сплошного пола в станках с учетом планок решетчатого пола. Площадь щелей решетчатого пола считается открытой поверхностью навозных каналов (Fкан).

2.20. Тепло, требуемое на обогрев приточного воздуха, определяется из выражения:

(9)

2.21. Количество приточного воздуха для холодного периода определяется из условий удаления избытков влаги из помещения по выражению:

(10)

где Wисп определяется в соответствии с пп. 2.17-2.19.

2.22. Количество влаги, выделяемое животными, определяется из выражения:

,

(11)

где Wж, kt принимаются по нормам [4, 8] в зависимости от возраста, массы животных и температуры внутреннего воздуха.

2.23. Расчет тепловлажностных балансов животноводческих помещений для определения максимальных тепловых нагрузок производится по расчетным параметрам наружного и внутреннего воздуха.

2.24. В качестве расчетных параметров наружного воздуха принимаются параметры "Б" [9, 10, 14] для заданного района строительства.

2.25. Расчетные параметры внутреннего воздуха принимаются в соответствии с технологией содержания и возрастом животных [4, 8]. При этом необходимо учитывать допустимые отклонения параметров в холодный период года. Например, для коровников максимальную тепловую нагрузку нужно определять не по расчетным (номинальным) значениям параметров (tв = 10°C, φв = 75 %), а по допустимым (tв = 5°C, φв = 85 %). Допустимые значения параметров будут поддерживаться непродолжительное время только при низкой наружной температуре, а при ее повышении в помещении будут поддерживаться нормальные расчетные значения параметров.

2.26. Расчетная тепловая нагрузка на отопление (Qот) вспомогательных и служебных помещений с незначительной кратностью воздухообмена определяется величиной потока теплоты через наружные ограждения:

(12)

2.27. В помещениях с периодическим выделением влаги, газов, пыли (доильные и молочные помещения, пункты искусственного осеменения и технического обслуживания, ветсанпропускники и др.), кроме отопления, необходима периодическая вентиляция с подогревом приточного воздуха.

2.28. Расчет тепловой нагрузки на отопление в этих помещениях производится аналогично п.2.26. Расчетная тепловая нагрузка на подогрев приточного воздуха (Qв) определяется как для животноводческих помещений из уравнения теплового баланса без учета теплопотерь через ограждения, которые скомпенсированы постоянно работающей системой отопления:

(13)

2.29. Максимальная тепловая нагрузка помещений с периодической вентиляцией равна сумме тепловых нагрузок на отопление и подогрев приточного воздуха, определенных при расчетных значениях параметров внутреннего и наружного воздуха:

(14)

2.30. В помещениях без животных расчетный воздухообмен определяется нормируемой [9, 16] кратностью воздухообмена и объемом помещения. Расчетная мощность на подогрев приточного воздуха определяется по выражению:

(15)

2.31. Расчетная тепловая нагрузка на получение пара (Qпар) для технологических целей определяется по максимальной часовой потребности в паре (Gпар):

(16)

2.32. Максимальная часовая потребность в паре (Gпар) должна определяться технологами на основании суммирования суточных графиков потребления пара по отдельным процессам.

2.33. Максимальная тепловая нагрузка на горячее водоснабжение фермы (Qг.в.) определяется исходя из суточных норм потребления горячей воды (qi) и коэффициента неравномерности ее потребления в течение суток (β):

(17)

2.34. При нагреве воды в емкостных электроводонагревателях в часы спада нагрузки в энергосистеме их емкость должна быть равна суточной норме расхода горячей воды для рассматриваемого потребителя (процесс, помещение) или ее половине при двухкратной в течение суток зарядке. Мощность эдектроводонагревателя должна обеспечить нагрев полного объема в течение разрешенных энергосистемой часов (Тзар):

(18)

2.35. Максимальная тепловая нагрузка в целом по ферме определяется суммированием суточных графиков тепловой нагрузки отдельных процессов и помещений с учетом неодновременности максимальных нагрузок на подогрев воздуха в помещениях с периодической вентиляцией, на получение пара и нагрев воды.

2.36. Целью расчета годовой потребности фермы в теплоте является определение приведенных затрат на различные схемы теплоснабжения и энергоносителя для выбора наиболее экономичного варианта. .

2.37. Годовой расход теплоты на создание искусственного микроклимата в помещениях фермы определяется продолжительностью (Тот) и средней температурой (tнcp) отопительного периода для данного помещения в заданном районе строительства.

2.38. Для систем отопления помещений без значительных внутренних выделений теплоты продолжительность и средняя температура отопительного периода принимается по нормам [15]. По этим же значениям определяется расход теплоты на периодическую вентиляцию помещений без животных.

2.39. Для определения продолжительности и средней температуры отопительного периода в животноводческих помещениях рассчитывается граничная температура наружного воздуха (tн гp), при которой возникает необходимость в подогреве:

(19)

Здесь в качестве внутренней температуры (tв) берется расчетное (номинальное) значение, а не допустимое, как при определении максимальной тепловой нагрузки.

2.40. В нормах [15] приведены интегральные (с нарастающим итогом) и дифференциальные функции распределения времени стояния температуры наружного воздуха Т (tн) и τ (tн). Значение функции Т при граничной наружной температурах tн гp дает продолжительность отопительного периода (Тот) для животноводческого помещения.

2.41. Умножив табличные значения Т (tн) на соответствующее значение tн просуммировав полученные величины с нарастающим итогом, получим таблицу значений вспомогательной функции:

(20)

2.42. Средняя температура отопительного периода будет равна отношению значений функций при граничной температуре:

(21)

2.43. Для помещений с периодическим нахождением животных Тот определяется аналогично пп. 2.40-2.43, при теплопотоках через ограждения, равных нулю, так как они скомпенсированы потоками теплоты от систем отопления.

2.44. Годовой расход теплоты на создание искусственного микроклимата будет равна:

(22)

где Q(tнср) - тепловая нагрузка, рассчитанная по выражениям (12, 13, 14) при средней наружной температуре tнср и расчетных параметрах внутреннего воздуха.

2.45. Величина Кв определяется технологией и организацией производства в различных помещениях с периодической вентиляцией и может оказаться в широких пределах. Ориентировочные значения составляют: для доильных и молочных отделений - 1/3, ветсанпропускников - 1/8, помещений ветеринарного назначения и пунктов искусственного осеменения - 1/24.

2.46. Годовой расход теплоты на нагрев воды определяется по выражению:

(23)

2.47. Годовой расход теплоты на получение пэра составляет:

(24)

2.48. Суммарный годовой расход на ферме определяется по выражению:

(25)

3. Требования к проектированию электротепловых установок и систем электротеплоснабжения

3.1. В системах децентрализованного электротеплоснабжения для подачи и подогрева приточного воздуха применяются вентиляционные установки с электрокалориферами или электрокалориферные агрегаты типа СФОЦ (приложение 2). По условиям надежности в одном помещении принимается, как правило, не менее двух установок.

3.2. Установленная мощность электрокалориферов для различных помещений выбирается в соответствии с результатами расчета максимальной тепловой нагрузки на подогрев приточного воздуха (раздел 2) с учетом технологических особенностей этих помещений.

3.3. Воздухопроизводительность приточных установок в холодный период года определяется из условия удаления избытков влага (п. 2.21), за вычетом количества воздуха, инфильтрующегося через неплотности ворот, дверей и других притворов.

3.4. Количество воздуха, инфильтрующегося в животноводческое помещение через неплотности ворот, дверей и других притворов, определяется в соответствии с рекомендациями [11] по выражению:

(26)

Для окон с одинарными деревянными переплетами α = 1,0; с двойными деревянными переплетами α = 0,5; для дверей и ворот α = 2,0.

3.5. Тип электродвигателя вентилятора, частота вращения и его мощность определяются в соответствии с гидравлическим рас четом вентиляционной сети, проводимым по методике, изложенной в справочнике [17, ч. II].

3.6. Выбор электротеплового оборудования для отопления помещений фермы производится в соответствии с теплотехническими расчетами этих помещений (раздел 2) и технологическими требованиями к ним.

3.7. Для отопления помещений могут использоваться либо электроконвекторы типа ЭОКС (приложение 3), устанавливаемые в каждом помещения в соответствии с тепловыми расчетными нагрузками, либо электродные водогрейные установки (приложение 4) с местными нагревательными приборами из числа изготавливаемых промышленностью (радиаторы, конвекторы и др.).

3.8. Децентрализованные системы отопления на базе электродных водогрейных установок проектируются, по возможности, для работы при естественной циркуляции теплоносителя, в каждом отдельном здании или для группы сблокированных зданий с однородной тепловой нагрузкой.

3.9. В случае проектирования электродно-водогрейных установок с теплоаккумулирующими емкостями при использовании внепиковой энергии, мощность аккумулирующих емкостей рассчитывается по выражению:

(27)

3.10. Объем теплоаккумулирующей емкости определяется из выражения:

(28)

где 90 - максимальная температура воды в конце "зарядки" теплоаккумулирующей емкости;

tразр = 55...60°С [18].

3.11. Поверхность нагрева радиаторов и сечение трубопроводов при аккумулировании теплоты должны выбираться при температуре воды на выходе не 90°С, а при температуре в конце разрядки.

3.12. Включение ЭБГ должно осуществляться в разрешенные энергосистемой часы от программных реле времени. Отключение ЭВУ должно производиться автоматически после достижения температуры воды в теплоаккумулирующей емкости 90°С.

3.13. В помещениях фермы, используемых в течение суток несколько часов, необходимо предусматривать дежурное отопление, поддерживающее в нерабочее время температуру в помещении +5°С.

3.14. Площадь нагрева местных нагревательных приборов и сечения трубопроводов системы отопления рассчитываются по методике, изложенной в справочнике [17, ч. l].

3.15. Нагрев воды на ферме должен производиться в емкостных электроводонагревателях элементного типа ВЭТ, УАП и др. (приложение 5), устанавливаемых в местах потребления воды.

3.16. Электроводоподогреватели выбираются по их емкости и суточной потребности в горячей воде, определяемой технологическими требованиями для каждого помещения. По условиям надежности каждое помещение должны обогревать не менее двух электроводоподогревателей.

3.17. Для производства пара на ферме используют электродные паровые установки (приложение 6).

Количество и мощность установок определяются по часовой потребности в паре в зависимости от суточного графика потребления пара, а не простым суммированием максимальных часовых расходов по отдельным процессам.

3.18. Для снижения максимальной мощности электродных паровых установок целесообразно идти на некоторое увеличение продолжительности технологических процессов, выбор менее производительного оборудования, разнесение во времени технологических процессов с использованием пара.

3.19. Вентиляционные установки с электрокалориферами СФОЦ, в связи с низким отношением потребляемого воздухообмена к расчетной тепловой нагрузке (Gв/Qд) должны проектироваться с дополнительными вентиляторами, либо с вентиляторами более высокой (расчетной) воздухопроизводительности, чем указано в технической характеристике электрокалориферов СФО (приложение 7),с устройством обводного канала со сдвоенным воздушным клапаном, обеспечивающим пропорциональное перераспределение воздушных потоков, проходящих через обводной канал и калорифер.

3.20. В коровниках и других помещениях возможно применение вентиляционных установок с электрокалориферами для подогрева рециркуляционного воздуха при естественном притоке наружного воздуха через шахты и другие специально устанавливаемые проемы.

3.21. При проектировании систем вентиляции в родильных отделениях и профилакториях можно не предусматривать дополнительных вентиляторов, так как для этих помещений соотношение Gв/Qд соответствует техническим характеристикам электрокалориферных установок СФОЦ (приложение 2).

3.22. При разработке проектов необходимо шире внедрять в практику новые разработки с более совершенными типами (моделями) электрокалориферов вентиляционных установок и агрегатов.

3.23. При проектировании систем электротеплоснабжения ферм необходимо стремиться к исключению нерациональных расходов и потерь тепла. Это достигается путем максимальной децентрализации и автоматизации работы электротепловых установок, позволяющих вырабатывать теплоту с высокой точностью непосредственно в местах ее потребления.

3.24. Тепловые нагрузки помещений должны определяться с учетом изменений и дополнений норм технологического проектирования [4, 8] в части расчетных доходных данных для проектирования систем теплоснабжения ферм.

3.25. Регулирование мощности электрокалориферных установок для поддержания номинальной температуры внутреннего воздуха целесообразно осуществлять с помощью терморегуляторов полупроводникового типа. Мощность должна автоматически регулироваться по отклонению температуры внутреннего воздуха от номинальной (от 100 % до нуля). При этом предусматривается ступенчатое регулирование теплопроизводительности установки, по мере освоения тиристорных блоков управления следует переходить на бесступенчатое изменение тепловой мощности электрокалориферов.

3.26. Управление теплопроизводительностью децентрализованных систем вентиляции и отопления должно осуществляться путем периодического включения и отключения электродных водогрейных: установок от датчиков температуры в отапливаемых помещениях.

3.27. В помещениях с дверным отоплением необходимо предусматривать управление работой электродноводогрейных установок от двух термодатчиков. При этом один датчик настраивается на температуру, требуемую в рабочее время, а другой - на дежурную температуру +5°С.

3.28. Управление работой систем отопления с теплоаккумулирующими емкостями осуществляется путем периодического включения циркуляционных насосов при непрерывном регулировании и контроле температуры воды в теплоаккумулирующей емкости в соответствии с п. 3.12.

3.29. Управление работой электроводоподогревателей, устанавливаемых для каждого здания, использующего горячую воду, должно осуществляться от программного реле времени. При этом их включение должно предусматриваться во внепиковые часы.

3.30. При проектировании систем электротеплоснабжения, определении расчетных электрических нагрузок и выбора мощности силовых трансформаторов необходимо стремиться к повышении загрузки элементов системы за счет учета специфики режимов электропотребления и работы технологического оборудования фермы.

4. Особенности расчета схем электроснабжения

4.1. Расчет схем электроснабжения ферм должен производиться по методике [19-23]. Выбор элементов схемы электроснабжения производится по расчетным электрическим нагрузкам, определяемым установленной мощностью и режимами работы технологического оборудования.

4.2. При определении расчетных электрических нагрузок не обходимо учитывать не максимально возможный, а наиболее вероятный при нормальной эксплуатации набор электроприемников, участвующих в максимуме нагрузки.

4.3. Определение электроприемников, участвующих в максимуме нагрузки, необходимо производить на основании анализа технологических процессов с учетом организации производства, последовательности выполнения технологических операций и вероятности одновременной работы оборудования.

4.4. При определении максимальной нагрузки, формирующейся в холодный период года, необходимо исключать из расчетной на грузки электроприемники, работающие только в теплое время года (загрузочные устройства сенажных башен, АВМ и др.), а также редко используемые электроприемники (приточная вентиляция в пунктах техобслуживания и др.).

4.5. Максимум нагрузки определяется с учетом неодновременности включения электрокалориферных установок в различных помещениях с периодической вентиляцией (например, при доении коров и работе электрокалориферной установки в доильном зале и молочном отделении электрокалориферная установка в основном производственном помещении отключается).

4.6. Мощность емкостных водоподогревателей должна быть исключена из максимума нагрузки.

4.7. При определении максимума нагрузки электродные паровые и водогрейные установки необходимо учитывать не по номинальной (установочной) мощности, а по расчетной тепловой нагрузке.

4.8. При проектировании аккумуляционных систем отопления помещений ферм следует учитывать, что максимальные нагрузки имеют место в ночные часы. В этом случае при формировании максимума нагрузки необходимо учитывать только электродные водогрейные установки, емкостные электроводонагреватели, электрокалориферы, системы местного обогрева, освещения и холодильные установки.

4.9. Выбор мощности трансформаторной подстанции производятся на основания расчетной электрической нагрузки с учетом нагрузочной способности трансформаторов, определенной ГОСТ 14209-69, пп. 2.1, 2.2, 2.3, 2.4 [37].

4.10. Основная часть электроприемников ферм относятся ко второй категорий по надежности электроснабжения. К первой категории относится, например, доильное, молочное оборудование и системы локального обогрева телят [24]. Потребители электроэнергии как первой, так и второй категории должны обеспечиваться трансформаторным резервом в соответствии с рекомендациями [23].

4.11. Электроснабжение ферм и комплексов должно осуществляться от двухтрансформаторной подстанции 10/0,4 кВ с автоматическим вводом резерва на стороне 0,4 кВ.

4.12. Электроприемники первой категории, а также электросиловое оборудование второй категории должны иметь резервный ввод питания от второй секций шин трансформаторной подстанция. Необходимо автоматическое переключение на резервный кабель, так как для электроприемников первой категория перерывы в электроснабжении не допускаются.

Для потребителей первой категории должно быть предусмотрено автоматическое переключение на резервный кабель.

5. Методика технико-экономического обоснования сравнительной эффективности систем электротеплоснабжения

5.1. За критерий сравнительной экономической эффективности различных вариантов систем теплоснабжения принимается минимум приведенных затрат, представляющих собой сумму текущих годовых затрат и капитальных вложений.

5.2. Приведенные затраты определяются по выражению:

(29)

5.3. При равенстве или близких значениях (+ 5 %) приведенных затрат по сравниваемым вариантам предпочтение отдается варианту, обеспечивающему получение эффекта по другим технико-экономическим показателям (повышение эксплуатационной надежности работы оборудования, увеличение срока его эксплуатации при обеспечении высокого качества технологических процессов, экономии топливно-энергетических, трудовых и других ресурсов, улучшении условий трудам охраны окружающей среды и т.д.).

5.4. Сравниваемые варианты систем теплоснабжения должны быть сопоставимы по одинаковой обеспеченности технологических процессов (параметров микроклимата, снабжение горячей водой, паром и т.д.).

5.5. В общем случае существуют две системы теплоснабжения: централизованная и децентрализованная.

Централизованные системы теплоснабжения предусматривают централизованную теплогенерирующую установку - котельную на базе использования топлива или электроэнергии и передачу теплоносителя по тепловым сетям на обогревательные установки, расположенные внутри отапливаемых помещений.

Децентрализованные системы теплоснабжения предусматривают набор теплогенерирующих установок на базе использования топлива или электроэнергии, осуществляющих заданный процесс обогрева помещений.

5.6. В капитальные вложения централизованных систем теплоснабжения входит стоимость котельных с необходимым набором сооружений и устройств, наружных тепловых сетей, внутренних тепловых сетей, калориферов и приборов отопления. При применении централизованной электрокотельной в капитальные вложения включается стоимость трансформаторных подстанций и высоковольтных электросетей в части, обслуживающей электрокотельную.

5.7. В капитальные вложения децентрализованных систем теплоснабжения входит стоимость теплогенерирующих установок с сооружениями и емкостями для хранения топлива, стоимость трансформаторных подстанций и высоковольтных электросетей в части, обсаживающей теплогенераторные установки.

5.8. Текущие (эксплуатационные) затраты по системам теплоснабжения состоят из затрат на амортизацию (Иа), текущий ремонт (Итр), заработную плату обслуживающего персонала (Изп), затрат на топливо (Иг), электроэнергию (Из), общепроизводственных расходов (Ипр).

5.9. Затраты на амортизацию (Иа) определяются в соответствии с "Нормами амортизационных отчислений по основным фондам народного хозяйства СССР" [36].

5.10. Отчисления на текущий ремонт (Итр) следует принимать в размере 40 % от суммы амортизационных отчислений.

5.11. Заработная плата обслуживающего персонала (Изп) определяется в соответствии с тарифными ставками категорий работников по штатному расписанию с учетом надбавок и начислений [40].

5.12. Величину общепроизводственных расходов следует принимать в размере 20 % от величины заработной платы, затрат на амортизацию и текущий ремонт оборудования.

5.13. Эксплуатационные расходы на тепловую энергию, расходуемую на отопление, подогрев приточного воздуха и горячее водоснабжение, рассчитываются по выражению:



5.14. При сравнительном технико-экономическом обосновании новых систем теплоснабжения на перспективу затраты на топливо Ит к электроэнергию Из определяются по замыкающим затратам [41] и в соответствии с указанием Госстроя СССР № АБ-170-20/4 от 11 января 1979 г.

5.15. Для котельных на твердом топливе удельные затраты на теплоноситель на входе в котельную равны:

,

(30)

где Ззам.т - определяются по приложению 8.

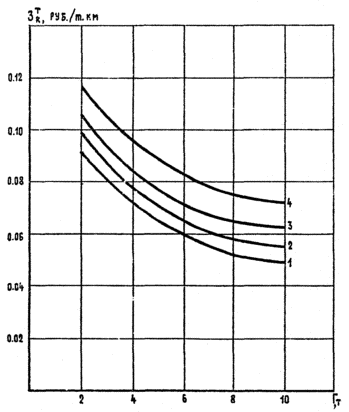

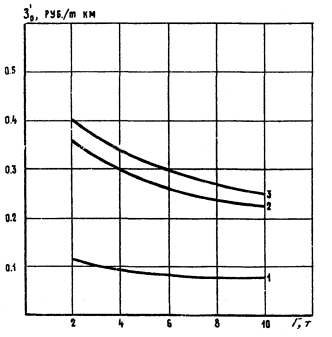

Зависимость величия Зстр и ЗRтр от грузоподъемности автотранспорта и района страны приведены в приложении 10.

5.16. Удельные затраты на потери энергии в котельной определяются по выражению:

(31)

5.17. Удельные отчисления от капиталовложений в котельную определяются по выражению:



Разделив капвложения в котельную на капвложения в строительную часть и на оборудование, получим:

(32)

Вк стр. и Вк обор. определяются из выражений:

;

(33)

.

(34)

5.18. Удельные затраты на обслуживание котельной определяются по выражению:

.

(35)

5.19. Удельные общие и прочие эксплуатационные затраты, составляющие 30 % от суммы расходов на заработную плату, амортизационные отчисления и текущий ремонт, определяются по выражению:

.

(36)

5.20. Общая сумма удельных затрат Зуд, определяется по пп. 5.16 - 5.19.

5.21. Удельные затраты на потери энергии в тепловых сетях определяются как

.

(37)

5.22. Удельные отчисления от капиталовложений в тепловые сети рассчитываются по

.

(38)

где Bmc - определяется по данным [25].

5.23. Для систем центрального теплоснабжения удельные затраты на энергию Зуд.г в виде горячей воды, поступающей в отопительные устройства и устройства разбора горячей вода, следует рассчитывать по выражению:

.

(39)

5.24. Для электрических отопительный и водонагревательных установок удельные затраты на энергию Зуд оцениваются по приведенным затратам на электроэнергию, подведенную к сельскому потребителю, включающим затраты на производство энергий, передачу ее по энергосистеме и распределение по сельским электрическим сетям.

Величина удельных приведенных затрат на электроэнергию определяется по [34] или по нормативно-справочному материалу для экономической оценки сельскохозяйственной техники [35]. Затраты на производство и распределение по сельским сетям электроэнергии для усредненных условий приведены в приложении 9.

5.25. При технико-экономическом сравнении конкретных проектных решений затраты на топливо Зопт.т, определяются по оптовой цене на топливо, при этом затраты на хранение топлива Зх.т = 0. Затраты на электроэнергию Зэ для вариантов электротеплоснабжения определяются в соответствии с действующими тарифами на электроэнергию.

5.26. В случае сравнения конкретных проектных решение капитальные вложения в сравниваемые системы теплоснабжения определяются на базе сводных сметных расчетов, объектных и локальных сметных расчетов и смет, разработанных в соответствии с требованиями СН-202-81 [42].

6. Мероприятия по технике безопасности

6.1. Общие рекомендации. При эксплуатации электротехнических установок следует руководствоваться правилами технической эксплуатации электроустановок потребителей [28], правилами техники безопасности при эксплуатации электроустановок потребителей [29], а также указаниями по обеспечению электробезопасности электроустановок в сельском хозяйстве [30].

6.2. Электрические калориферные установки.

6.2.1. Электрические калориферные установки типа СФОА, СФОЦ следует размещать в отдельном помещении, в котором должен находиться только обслуживающий персонал.

Установки типа СФО должны размешаться в недоступном для людей и животных места.

6.2.2. Корпус калорифера должен быть занулен. Установка защитного аппарата системы зануления и максимально допустимое сопротивление цепи фаза-нуль для отдельных нагревательных секций должна соответствовать требованиям [30].

6.2.3. Осмотр нагревательных элементов разрешается только после отключения калорифера от питающей электросети.

6.2.4. Металлические воздуховоды, если возможно соприкосновение с ним человека или животного, необходимо соединять с металлоконструкциями, заявленным технологическим оборудованием, находящимся в помещении или устройством выравнивания электрических потенциалов.

6.2.5. У передвижных электрических установок должен быть обеспечен контроль цельности нулевого провода или применены аппараты защитного отключения.

6.3. Электрические элементные водонагреватели.

6.3.1. Основная мера зашиты от поражения электрическим током при однофазных коротких замыканиях (замыкание на корпус) - зануление. Установка защитного аппарата и максимально допустимое значение сопротивления цепи фаза-нуль должны соответствовать требованиям [30].

6.3.2. В трубопроводах горячей и холодной воды необходимы изолирующие вставки, рассчитанные в соответствии с указаниями [30, п.4]. Если водонагреватели снабжены аппаратами защитного отключения, такие вставки не нужны.

6.3.3. У водонагревателей, размешенных в помещениях с искусственным или естественным выравниванием потенциалов, не требуется устанавливать изолирующую вставку в трубопроводы горячей воды, если разбор ее происходит здесь же. При этом корпус водонагревателя должен иметь надежное болтовое соединение с устройством выравнивания потенциалов или металлоконструкциями, создающими естественное выравнивание потенциалов, обеспечивающее напряжение прикосновения не более 12 В.

6.3.4. Водонагреватели, снабжающие горячей водой несколько помещений, должны иметь изолирующие вставки, если даже в одном из них отсутствует естественное или искусственное выравнивание электрических потенциалов. Трубопроводы в этом помещении не должны иметь связи с заземленными конструкциями и зануленным оборудованием. При невозможности соблюсти эти требования необходимо вместо изолирующих вставок выполнить выравнивание потенциалов в местах разбора воды, проложив металлический проводник в полу на расстояние 1 м от водоразборной трубы и соединив его с трубопроводом, а также близко расположенным зануленным оборудованием.

6.3.5. Элементные водонагреватели, обеспечивающие горячей водой душевые, должны иметь изолирующие вставки в соответствующих трубопроводах. Душевые кабины, включая место разведения, следует оборудовать устройствами выравнивания потенциалов в виде металлической сетки с ячейками размером не более 30´30 см, которую закладывают в слой бетона на глубину 2-3 см от поверхности пола. Сетку необходимо соединить сваркой с трубами горячей и холодной воды, а также канализационными.

Для предотвращения воздействия шагового напряжения при выходе из зоны потенциало-выравнивающей сетки (у дверей душевой кабины) следует положить деревянную решетку или резиновый коврик длиной не менее 75 см.

6.3.6. В случае разбора горячей вода непосредственно у водонагревателя, установленного в помещении без устройства выравнивания потенциалов, необходимо местное выравнивание потенциалов.

В помещениях с не токопроводящими полами местного выравнивания потенциалов не требуется. Корпус водонагревателя дополнительно к обычному занулению следует соединять стальной шиной с повторным заземлением или выполнить автоматический контроль состояния нулевого провода.

Если водонагреватели снабжены аппаратами защитного отключения, местного выравнивания потенциалов и контроля состояния нулевого провода не требуется.

6.4. Трехфазные электродные котлы.

6.4.1. Электродные котлы следует устанавливать в отдельных помещениях, где допускается размещение технологического оборудования электрокотельной, а также устройств защиты и автоматики.

Не разрешается использование котлов в производственных помещениях других назначений, особо опасное в отношении поражения электрическим током (помещения для содержания животных и др.).

6.4.2. Электродные котлы рекомендуется подключать через отдельные трансформаторы, но допускается подключение и непосредственно к электросети общего назначения 0,38 кВ с глухозаземленной нейтралью.

6.4.3. Котлы должны иметь защиту от коротких замыканий и перегрузок. Еe следует осуществлять трехполюсным автоматическим выключателем.

6.4.4. Корпус котла, подключенного к сети 0,38/0,22 кВ с глухозаземленной нейтралью, должен быть занулен.

6.4.5. Если невозможно выполнить требования, перечисленные в пп. 6.4.1-6.4.4. корпус котла занулять или заземлять не разрешается, его требуется изолировать от земли, заземленных частей и зануленного оборудования. Отходящие от котла трубы холодной и горячей воды должны иметь изолирующие вставки, расчет которых выполняют в соответствии с указаниями [30].

6.4.6. Электродные котлы с изолированным от земли корпусом необходимо закрепить кожухом или оградить сеткой. Технологическое и электрическое оборудование электрокотельной следует устанавливать вне зоны ограждения. Сетка должна быть занулена и снабжена блокировкой, воздействующей на отключение котла от сети при открывании двери ограждения.

6.4.7. Трубопроводы тепловой сети требуется присоединять к нулевому проводу не менее чем в двух точках, одна из которых должна находиться в электрокотельной.

6.4.8. В зданиях, теплоснабжение которых осуществляется от электрических котлов, все металлические трубопровода разных назначений необходимо электрически соединять между собой и занулять.

6.4.9. При ремонтных работах в тепловых сетях и с котлами последние следует отключать от электросети.

Допускаются ремонтные работы на трубопроводах при включенных электродных котлах при условии, что целостность трубопроводов и защитного нулевого провода не нарушается.

6.5. Однофазные отопительные электродные нагреватели напряжением 220 В и ниже.

6.5.1. Однофазные отопительные электродные нагреватели необходимо устанавливать в сухих помещениях. В ванных комнатах, санузлах и других помещениях с повышенной влажностью установка нагревателей запрещается.

6.5.2. Однофазный электродный нагреватель следует включать в сеть с глухозаземленной нейтралью. Корпус его должен быть занулен; сечения защитного и рабочего нулевого привода должны быть равны сечению фазного.

6.5.3. Защитный нулевой провод присоединяют к повторному заземлению на вводе в здание.

6.5.4. Присоединение защитного нулевого и питающего провода к однофазному нагревателю необходимо выполнять так, чтобы их невозможно было отсоединить без специального инструмента.

6.5.5. Регулирующие тяги нагревателей должны быть изготовлять из изолирующего материала или иметь металлическую связь с зануленным корпусом.

6.5.6. Для защиты следует использовать автоматы, отклоняющие нагреватели при перегрузках и коротких замыканиях. Применение штепсельных розеток в цепях запрещено.

6.5.7. Использование одноразовых отопительных электродных нагревателей для других целей, кроме отопления, не разрешается.

6.6. Групповые автопоилки с электрическим подогревом воды.

6.6.1. Автопоилку с электрическим подогревом необходимо занулить. Корпус автопоилки, установленный внутри помещения, должен иметь металлическую связь с устройством выравнивания электрических потенциалов, с механическим конструктивными частями и технологическим оборудованием.

6.6.2. Автопоилки, установленные на открытых площадках, следует обеспечить устройствами выравнивания потенциалов в виде кольцевых заземлителей, закладываемых на глубину 0,44 м (радиус кольцевого заземлителя, равный 1,5...2).

6.6.3. Потенциаловыравнивающий проводник должен быть соединен сваркой с металлическими частями автопоилки не менее чем в двух точках.

7. Требования к применению систем электротеплоснабжения

7.1. Общие требования.

7.1.1. В процессе эксплуатация электротепловых установок необходимо соблюдать правила технической эксплуатации [28] и техники безопасности эдектротепловых установок [29].

7.1.2. Ответственным за общее состояние систем и средств электротеплоснабжения является главный энергетик совхоза (колхоза).

7.1.3. Техническое обслуживание систем электротеплоснабжения осуществляет дежурный электромонтер.

7.2. Эксплуатация электрокалориферной установок.

7.2.1. Электромонтер, обслуживающий систему электротеплоснабжения, обязан знать:

устройство электрокалориферной установки;

схему питания установки электроэнергией и снабжение ее воздухом;

автоматического регулирования температуры воздуха;

строго соблюдать режим работы установки по требованиям технологии (температура, расход воздуха);

ежедневно проверять техническую исправность электрокалориферных установок, правильность положения регулирующих и обводных клапанов;

проверять температуру нагревательных элементов (не выше 180°С) корпусов подшипников вентиляторов, поверхности корпуса, электродвигателя (не выше 40...50°C);

следить за тем, чтобы вентиляторы установок имели плавный и бесшумный ход; лопатки рабочих колес не имели вмятин, прогибов, рабочие колеса вентиляторов при провертывании не имели биения или смещения на валу, были хорошо сбалансированы: при правильной балансировке рабочее колесо должно останавливаться в разных положениях, не возвращаясь в исходное;

проводить осмотр подшипников и пополнение их консистентной смазкой не реже одного раза в 3-4 месяца, полную смену смазки с промывкой корпуса подшипника бензином не реже одного раза в год; жировая смазка типа солидола и констамина в шариковых и роликовых подшипниках должна меняться два раза в год;

при заметной вибрации электродвигателя проверять центровку валов, затяжку, фундаментных болтов и при необходимости закреплять их;

немедленно отключать электрокалориферную установку в следующих случаях: при появлении дыма или огня из электродвигателя, электрокалорифера или пускорегулирующей аппаратуры; при несчастных случаях, при сильной вибрации установки; при выявлении серьезной неисправности вентилятора, электрокалорифера (в зимний период) при чрезмерном нагреве подшипников или корпуса электродвигателя;

периодически очищать оребрение нагревательных элементов от пыли: очистку калориферов, как правило, проводить пневматическим способом;

систематически проверять плотность обжима фланцев рукавов мягкой вставки;

проверять состояние электрической и механической блокировки, при обнаружении неисправностей немедленно принимать меры к их устранению.

7.2.2. Запуск электрокалориферной установки необходимо осуществлять в следующей последовательности:

открыть утепленный клапан;

включить электродвигатель вентилятора;

включать электрокалорифер.

В случае повышения температуры выходящего воздуха за пределы заданной отключается одна секция, а при дальнейшем повышении температуры отключается вторая и т.д. секции. При понижении температуры включение нагревательных элементов осуществляется в обратной последовательности.

7.2.3. При эксплуатации электрокалориферов необходимо следить за состоянием контактных стержней и токопроводящих проводов, не допуская ослабления соединений. Подтягивать контактные гайки следует осторожно, не допуская провертывания контактных стержней в конусе ТЭК, нельзя допускать попадания влаги на контактные стержни.

7.3. Эксплуатация электроводонагревательных установок.

7.3.1. В соответствии с указаниями Госэнергонадзора [28, 29, 30] эксплуатация электродных устройств допускается после приемки смонтированной системы согласно действующим положениям. Предпочтительным вариантом установки электродных аппаратов является электрокотельная, представляющая собой отдельное помещение, где размещаются также электрическое и технологическое оборудование, устройства защиты и автоматики, относящиеся к данной электрокотельной.

Не допускается устанавливать электродные аппараты в помещениях, особо опасных в отношении поражения электрическим током (животноводческих фермах, банях, прачечных, душевых и т.д.).

7.3.2. При эксплуатации электронагревательных установок необходимо соблюдать периодичность технического обслуживания и текущего ремонта (см. таблицу).

7.3.3. При эксплуатации электролита водонагревателей следует учитывать, что их номинальная мощность достигается при номинальном температурном режиме работы и номинальном удельном электрическом сопротивлении годы. Допускается отклонение удельного электрического сопротивления в пределах от 10 до 50 Ом·м при 20°С при условии, что при значении удельного электрического сопротивления воды меньше номинальной величины линейный ток водонагревателя не будет превышать оптимальной величины.

7.3.4. Необходимо своевременно удалять накипь с теплоэлектронагревателей (ТЭН) элементных водонагревателей (2-3 раза в год или обслуживания по мере необходимости).

7.3.5. Нагретую воду нельзя спускать через кран, так как это может привести к обнажению включенных нагревательных элементов и их перегоранию.

7.3.6. Запрещается устанавливать кран на трубе разбора горячей воды, поскольку нагрев ее при закрытом кране значительно повышает давление в резервуаре.

Таблица

Установка

Периодичность текущего ремонта (месяцев)

Электрические обогреватели-термосы ВЭТ-200, BЭT-400, ВЭТ-800 и ВЭТ-1600

6

Электронагреватель УАП-400/0,9 и 1

3

Электронагреватель ЭВ-150 М

3

Проточные электрические водонагреватели ЭПВ-2А

3

Электрическое водонагревательное приспособление BЭП-600

3

Электродные водогрейные котлы ЭПЗ-25, ЭПЗ-60, ЭПЗ-100 и КЭВЗ-100

12

Электродные водогрейные котлы КЭВ-100/0,4

12

Электродные паровые котлы КЭПP-160/0,4 и КЭПР-250/0,4

12

Примечание. Техническое обслуживание установок проводится один раз в месяц.

7.3.7. Электродные котлы ЭПВ (КЭВЗ) можно использовать для горячего водоснабжения только с теплообменником, в первичный замкнутый контур которого заключается котел, из вторичного открытого контура осуществляется отбор горячей воды.

7.3.8. Во время периодического осмотра электродных котлов необходимо устранять подтекание воды; отрегулировать мощность котла; проверить величину токовой нагрузки, при снижении которой следует очистить от накипи все металлические элементы электродной группы и внутренней части корпуса, заменяют их при износе более 50 %; проверяют равномерность токовых нагрузок по фазам. При перекосе фазовых нагрузок, превышающем 15 %, котел отключают и устраняют причину. Замеряют электрическое сопротивление изоляции, осматривают станцию управления и устанавливают правильность показаний всех измерительных и регулирующих приборов.

7.3.9. При эксплуатации котлов KЭПР необходимо руководствоваться указаниями по электробезопасности устройства и эксплуатации электродных котлов [31] и правилами устройства и безопасной эксплуатации электродных котлов и электрокотельных [32].

7.3.10. Перед каждым отопительным сезоном должен проводиться профилактический осмотр аппаратов с заменой вышедших из строя деталей новыми из комплектов запасных частей, зачисткой электродов от накипи и отложений продуктов коррозии.

7.3.11. Все ремонтные работы на электродных аппаратах и технологическом оборудовании должны проводиться при полном снятия напряжения.

7.3.12. Системы теплоснабжения с электродными аппаратами должны быть оборудованы предохранительными клапанами, установленными на самом аппарате или отводящих трубопроводах до запорных устройств.

7.3.13. Электродные котлы с избыточным давлением более 0,7·105 Па и водонагреватели с температурой нагрева воды выше 115°С, за исключением аппаратов емкостью менее 0,05м3, подлежат регистрации в местных органах Гостехнадзора.

7.3.14. Эксплуатация электроводонагревателей косвенного нагрева производится в соответствии с правилами технической эксплуатации и безопасного обслуживания электроустановок промышленных предприятий напряжением до 1000 В [33].

8. Пример расчета системы электротеплоснабжения
(на примере фермы крупного рогатого скота молочного направления на 400 коров привязного содержания, типовой проект 801-01-5)

Ферма крупного рогатого скота предназначена для производства молока. На ферме размещаются коровы и телята до 20-дневного возраста.

Содержание коров - привязное с использованием в летнее время пастбищ, содержание телят - в индивидуальных клетках.

Ферма включает следующие здания:



коровник на 200 коров

-2

молочный блок производительностью 6 т молока в сутки

-1

родильную на 48 коров с профилакторием на 10 телят

-1

ветсанпропускник на 30 человек с дезинфекционным блоком для транспортных средств



ветпункт (амбулаторию)

-1

изолятор на 5 мест

-1

здание для трех тракторов

-1

котельную

-1

трансформаторную подстанцию

-1

Теплоснабжение помещений фермы осуществляется от общефермерской котельной. Теплоносителем является вода 95-100°С.

В коровниках, родильном отделении, ветсанпропускнике предусмотрена вентиляция с подогревом приточного воздуха.

В отдельных помещениях предусмотрено отопление с помощью батарей центрального отопления.

Определение установленной мощности и расхода энергии системами отопления и горячего водоснабжения

8.1. Коровник на 200 коров.

Мощность системы отопления и вентиляции определяем при

tв = +5°С и φв = 85 %.

8.1.1. Мощность системы обеспечения микроклимата определяется из уравнения тепловлажностного баланса (1)

8.1.2. Тепловыделения от животных рассчитываются по выражению (2):

где 1,163·10-3 - переводной коэффициент ккал/ч в кВт;

n = 200 коров;

Qсв = 696 ккал/ч;

Kt определяется по нормам [8].

Подставляя числовые значения, получим:

qсв и Kt = 1,163·10-3·200·696·1,05 = 169 кВт.

8.1.3. Теплопотери через ограждения определяем по выражению (3). Исходные данные для расчета теплопотерь через ограждения соответствуют проектным данным.

Площадь наружных стен с учетом площади окон и ворот составит:

(78·2,7)·2+(21,0·2,7)·2-(1,3·1,0)·45-(26·2,7)4-(1,2·2,08)·12 = 418+111-59-28-30 = 412 м2.

Минимально допустимое сопротивление теплопередаче стен и покрытий рассчитываем из условия невыпадания конденсата на их поверхностях по выражениям (4 и 5)

где tв = +5ºС; tв = -30ºС; τр = +3ºС; αвст = 8,7В/м2°С.

Подставив числовые значения, получим:

ºС м2/Вт.

Такой образок, минимально допустимое сопротивление теплопередаче должно быть не менее 1,34°С м2/Вт.

Сопротивление теплопередаче покрытий (п.2.12 рекомендаций) должно быть не менее 2,5°С м2/Вт. В соответствии с этим сопротивлением выбираем конструкцию утеплителей.

Сопротивление теплопередаче стен определим из выражения:

Для наружных стен толщиной в два кирпича, оштукатуренных изнутри

λк = 0,81 Вт/м °С; δк = 0,51м;

λшт = 0,93 Вт/м °С; δшт = 0,015м;

Rв = 0,115 °С м2/Вт; Rн = 0,043 °С м2/Вт.

Подставив числовые значения, получим:

°С м2/Вт.

Как видно из расчета, сопротивления теплопередаче стен не удовлетворяют условию невыпадения конденсата на стенах при поддержании tв = +5°С и φв = 85 %.

Следовательно, необходимо выбрать стены из строительных конструкций обеспечивающих сопротивление теплопередаче не менее 1,34°С м2/Вт.

Принимаем к установке керамзитобетонные панели толщиной 500 мм, у которых сопротивление теплопередаче 1,860°С м2/Вт.

Сопротивление теплопередаче двойных окон

R = 0,345°С м2/Вт

Сопротивление теплопередаче ворот и дверей

Rдв = 0,58°С м2/Вт

Сопротивление теплопередаче через бетонный пол коровника с деревянными щитами со следующими характеристиками

шлаковая подготовка δ = 0,1м; λ = 0,29 Вт/м2 °С;

бетонное основание δ = 0,6м; λ = 1,45 Вт/м2 °С;

деревянные скиты δ = 0,037м; λ = 0,17 Вт/м2 °С;

ширина пола 20 м; длина 77 м.

Разделив площадь пола на двухметровые зоны, получим 3 зоны, площади которых равны F1 = 372 м2+16 м2, так как площадь размерами 2×2 м по углам коровника учитывается дважды, F2 = 340 м2; F3 = 828 м2.

Сопротивление теплопередаче для каждой зоны определяем по формуле:

Подставив числовые значения, получим:

для зоны I °С м2/Вт

для зоны II °С м2/Вт

для зоны III °С м2/Вт

Теплопотери через ограждения составят:

кВт.

8.1.4. Теплопотери на испарение влаги со смоченных поверхностей пола определяем из выражения (8):

где ,  принимаем в зависимости от температуры и относительной влажностью внутреннего воздуха по данным приложения 2.

Содержание животных в данном примере привязное. Поэтому в соответствии с п.2.18 теплопотери рассчитаем только со смоченной поверхности пола, принимаемой равной поверхности навозного лотка и площади пола на расстоянии 0,5м от навозного лотка.

Для расчета принимаем площадь смоченной поверхности 520 м2.

По приложению 1 для tв = +15°С

φв = 70 %,  = 11г/ч·м2

Тогда

кВ 4 кВт

кВт

8.1.5. Тепло, требуемое на обогрев приточного воздуха, определяем из выражения:

,

Количество приточного воздуха рассчитываем по выражению (10)

где Wисп определяем по приложению 1

г/ч

Количество влаги, выделяемое животными, определяем из выражения (11):

Принимаем: n = 200 коров,

Wж = 455 г/ч при уровне лактации 10 л,

K't = 0,86.

Подставив числовые значения, получим:

Wж = 200·455·0,86 = 78260г/ч.

Определим Gв для tв = -30°С. При этом параметры внутреннего воздуха принимаем следующими:

tв = -30°С; φв = 85 %; J - d диаграмме dв = 4,59г/кг

Тогда кг/ч

кВт.

8.1.6. Определяем дефицит тепла:

Qд = 186+47+4-169 = 68 кВ.

8.1.7. Количество воздуха, инфильтрующегося в животноводческое помещение через неплотности ворот, дверей и других притворов, определяем по выражению (24)

Принимаем:

α = 0,5 - для окон с деревянными двойными переплетами;

α = 2 - для ворот.

Определяем длину щелей притворов.

В коровнике имеются:

45 окон с двойным переплетом размерами 1,3×1,0 м.

Периметр окон составляет

(1,3+1,0·1,3+1,0)·45 = 207 м;

12 дверей размерами 1,220×2,0 м.

Периметр дверей составляет

(1220+2080+1220+2080)·12 = 79,2 м;

4 ворот размерами 2,6×2,7 м

Периметр ворот составляет

(2,6+2,7+2,6+2,7)·4+2,7·4 = 42,4+10,8 = 53,2 м.

Определяем количество воздуха, инфильтрующегося через притворы (при скорости ветра 3м/с)

Gщ = 11,2 кг/ч·м;

через окна кг/ч;

через двери кг/ч;

через ворота кг/ч

Общее количество инфильтрующегося воздуха

кг/ч.

Количество воздуха, которое должно поступать в коровник с помощью приточной вентиляции, равно

кг/ч или 12468 м3/ч.

8.1.8. Таким образом, исходными данными для выбора отопительно-вентиляционного оборудования служат: Qy = 68 кВт и Qпр.в = 12468 м3/ч.

8.1.9. Принимаем к установке электрокалориферный агрегат СФОЦ-60,0/05-И1 и параллельно работающий вентилятор Ц470 №6.

8.1.10. Определяем годовой расход теплоты на создание искусственного микроклимата.

Годовой расход теплота определяется продолжительностью (TОТ) и средней температурой (tн.ср.) отопительного периода.

Для определения продолжительности и средней температуры отопительного периода определяем граничную температуру наружного воздуха (tн.ср.), при которой возникает необходимость в обогреве помещения.

Граничную температуру наружного воздуха определяем из выражения (19)

Подставив известные значения, получим:

°С

По данным [15] определяем интегральную Т(tн) и дифференциальную τ(tн) функции распределения времени состояния температуры наружного воздуха (например, для Московской области).

Из табл. 3 [15] Т(tн) для tн.ср . = -13,7°C равно 495 часам в году, что является продолжительностью отопительного периода.

τ(tн) представлено в таблице:

tн

-30

-29

-28

-27

-26

-25

-24

-23

τ(tн)

4

4

5

5

8

10

14

20

tн

-22

-21

-20

-19

-18

-17

-16

-15

-14

τ(tн)

22

27

42

42

38

47

56

63

77

Тогда Φ(tн.гр) = -120-116-140-135-208-250-336-460-484-567-840-798-684-789-896-945-1078 =

 = -8656ºС ч. год.

Определяем среднюю температуру отопительного периода.

Среднюю температуру отоптительного периода рассчитываем по выражению (20):

ºС.

Годовой расход теплоты на создание искусственного микроклимата равен (21):

Тепловую нагрузку при средней наружной температуре tн.ср. определяем из выражения:

Подставив числовые значения, получим:

Годовой расход теплоты после подстановки числовых значений будет равен:

А = 18,6·435 = 9207 кВт·ч.

8.1.11. Определяем годовой расход энергия на период вентиляторов.

Считаем, что установленная мощность электродвигателей на привод как приточных, так и вытяжных вентиляторов в обоих вариантах одинаковая, в связи с чем, в дальнейших расчетах годовой расход энергий на привод вентиляторов не учитывается.

8.2. Молочный блок производительностью 6 т молока в сутки.

8.2.1. В молочном блоке теплота используется на отопление и периодический подогрев приточного воздуха (п. 2.4).

В соответствии с проектом 801-01-5 в молочном блоке предусмотрена вытяжная вентиляция, осуществляемая двумя осевыми вентиляторами МЦ-4, работающими периодически.

8.2.2. Расчетную тепловую нагрузку на отопление молочного блока при периодически работающей вытяжной вентиляции рассчитываем из выражения

8.2.3. Площадь наружных стен с учетом площади окон составит:

м2

Стены молочного блока выполнены из тех же конструкций, что и стены коровников. Поэтому сопротивление теплопередаче составит

Rст = 1,86°С м2/Вт.

8.2.4. Площадь покрытия составляет

Fпок = 12×24 = 288 м2

Сопротивление теплопередаче покрытий Rпок = 2,5°С м2/Вт.

8.2.5. После разделения площади пола на двухметровые зоны получим

F1 = 132м2; F2 = 64м2 F3 = 96м2.

Пол в молочном блоке керамзитобетонный (ρ = 1000 кг/м3).

Сопротивление теплопередаче составит:

для зоны I °С м2/Вт;

для зоны II °С м2/Вт;

для зоны III °С м2/Вт.

8.2.6. Сопротивление теплопередаче двойных окон

Rок = 0,345°С м2/Вт.

8.2.7. Количество вентиляционного воздуха определим из выражения:

Количество влаги, выделявшейся в двух моечных, равно

Fсм - площадь смоченной поверхности принимаем как площадь моечной, равной 6м х 3м = 18м2

 - удельные влаговыделения определяем по приложению 1,

 = 75г/ч·м2

Тогда Wсм пав = 2·18·75·2700 г/ч.

Параметры наружного и внутреннего воздуха соответственно равны

tв = +15°С

tн = -30°С

Uв = 85 %

Uн = 85 %

dв = 9г/кг

dн = 0,2г/кг

Тогда, кг/ч

8.2.8. Подставив найденные числовые значения в выражение для определения мощности системы отопления, получим

8.2.9. В соответствии с пунктами 2.37-2.38 годовой расход теплоты на создание искусственного микроклимата в помещениях ферм и комплексов определяется продолжительностью и средней температурой отопительного периода для данного помещения в заданном районе строительстве.

Для систем отопления помещений без значительных внутренних выделений теплоты продолжительность и средняя температура отопительного периода определяется по СНиП П-А.6-72 [15] (для Московской области продолжительность отопительного периода 4920 часов, tн.ср. = -3,2°С).

8.2.10. В соответствии с исходными данными определяем тепловую нагрузку при средней наружной температуре

Qот ср = (59,1+115,2+51,2+13,5+10,6+56,5)·1,2+85,1·15-(-3,2)·10-3 = 8,23 кВт.

8.2.11. Годовой расход энергий составят

А = 18,6·4920 = 40511 кВт·ч.

8.3. Расчет расхода энергий на горячее водоснабжение.

8.3.1. Предполагая, что на ферме использованы емкостные электроводонагреватели, которые будут работать в ночные часы, т.е. в ночные провалы максимума нагрузки, определим максимальную тепловую нагрузку на горячее водоснабжение.

В соответствии с п.2.34 данных рекомендаций максимальная тепловая нагрузка на горячее водоснабжение определяется из выражения:

При этом ночной провал максимума нагрузки 8 ч; tв = +5°С.

8.3.2. В соответствии с нормами технологического проектирования ОНTП 1-77 [8] потребление горячей воды на ферме составит:

а) на поение животных

одной короны 65 л/сут. при tг = +12°С

одного теленка 10 л/сут. при tг = +16°С

б) на производственные нужды

одной коровы 15 л/сут. при tг = +65°С

одного теленка 2 л/сут. при tг = +65°С

8.3.3. Подставив числовые значения, получим величину тепловой нагрузки на горячее водоснабжение:

- тепловая нагрузка на поение коров

- тепловая нагрузка на поение телят

Расход тепла на подогрев воды для поения:

- тепловая нагрузка на производственные нужды в коровнике

- тепловая нагрузка на производственные нужды в телятнике

Общая тепловая нагрузка на производственные нужды

8.3.4. Тепловая нагрузка на производственные нужды в санпропускнике

8.3.5. Тепловая нагрузка на поение и производственные нужды

8.3.6. Годовой расход теплоты на нагрев воды (п. 2.46) определяем по выражению:

Годовой расход теплоты на поение коров:

Годовой расход теплоты на поение телят:

8.3.7. Годовой расход теплоты на нагрев воды для производственных нужд в коровнике:

Годовой расход на нагрев воды для производственных нужд в телятнике:

8.3.8. Годовой расход теплоты на нагрев воды в санпропускнике составляет 160000 кВт·ч.

8.3.9. Общий годовой расход теплоты на нагрев воды составит

Aгв = 77258+466+152818+509+160000 = 391051 кВт·ч.

8.4. Пар на ферме не применяется, в связи с этим годовое потребление теплоты на производство пара не рассчитываем.

8.5. Расчет тепловой нагрузки и годового потребления теплоты в остальных помещениях фермы не приводится в связи с тем, что методика расчета иллюстрирована примерами расчета тепловой нагрузи и годового потребления теплоты характерных помещений и технологических процессов на ферме.

Для этих помещений и процессов результаты расчета представлены в табл.1.

Таблица 1

Наименование помещений

Расчетная мощность приборов отопления, кВт

Годовой расход энергии, кВт.ч

на отопление

на вентиляцию

на отопление

на вентиляцию

Коровник № 1 на 200 коров

-

68



9207

Коровник № 2 на 200 коров

-

68



9207

Молочный блок на 6 т молока в сутки

19

-

40511



Родильная на 48 коров

30

46

19157

58233

Ветсанпропускник на 30 человек с дезинфекционным блоком для транспортных средств

33

33

75335

65808

Ветпункт (амбулатория)

10

-

19709

-

Здание для 3 тракторов

37

-

59880

-

Изолятор на 5 мест

28

-

12186

-

Итого: на отопление, на вентиляцию

154

215

226778

136455

на горячее водоснабжение

127,16

391051

Итого на систему электротеплоснабжения

499,18

754284

8.6. Технико-экономическое обоснование электротеплоснабжения.

8.6.1. Расчет удельных затрат на тепловую энергию в виде горячей воды, поступающей в помещения фермы на 400 голов (базовый вариант).

Горячее водоснабжение, отопление и вентиляция фермы на 400 голов осуществляется от отдельно стоящей котельной. В котельной установлены четыре котла типа "Универсал".

Часовой расход теплоты - 0,82 Гкал

Годовой расход теплоты на отопление - 450,5 Гкал

на вентиляцию - 359 Гкал

на горячее водоснабжение - 356,5 Гкал

Общий годовой расход теплоты 1176 Гкал шт. 1360000 кВт.ч

Стоимость котельной, работающей на буром угле (включая строительно-монтажные работы), составляет 42,7 тыс. руб. Количество обслуживающего персонала - 8 человек. Исходные данные приняты в соответствия с проектом 903-1-650.

Длина наружных тепловых сетей ~ 300 м.

Сметная стоимость наружных тепловых сетей - 15000 руб.

8.6.2. Расчет стоимости тепловой энергии по замыкающим затратам на топливо.

Удельные затраты на тепловую энергию, производимую котельной на твердом топливе и сообщаемую горячей воде, - 3т.т, рассчитываем по следующей схеме:

а) определяем удельные затраты на энергоноситель на входе в котельную

принимаем:

Ззам.т = 36 руб. (по приложению 10)

Зотр = 0,3 руб.

ЗR тр. = 0,07 руб.

lтр. = 50 км

Зхр = 10,7 руб.

G = 7/Qнр; G = 1,75

ηтх = 0,85

12,3·10-3 - коэффициент перевода размерности руб./т.у.т. в коп/кВт.ч.

Подставив числовые значения, получим:

к

б) Определяем удельные затраты на потери энергии в котельной

; ηтгу = 0,55

в) Определяем удельные отчисления от капиталовложений в строительстве

Разделив капвложения в котельную на капвложения в строительную часть и на оборудование, получим:

где

Е = 0,15;

Астр. = 0,032;

Аобор. = 0,087;

Rобор. = 0,0064;

Rобор. = 0,0174

Тогда

Подставив числовые значения в выражение, определяющее удельные отчисления от капиталовложений в котельную, получим:

г) определяем удельные затраты на обслуживание котельной

Принимаем: ЗПгу = 1850 pyб. [25]; nгпу = 8; Кзтгу = 0,91 [25]

Удельные затраты на обслуживание котельной составят:

д) Определяем удельные общие и прочие эксплуатационные

,

Атгу = 0,119

Удельные затраты на 1 кВтч (п.а-д) составят:

е) Удельные затраты на потери энергии в тепловых сетях

ж) Удельные отчисления от капиталовложений в тепловой сети

Удельные затраты на производство, передачу и преобразования энергии по замыкающим затратам:

8.6.3. Расчет стоимости тепловой энергии по оптовой цене на топливо.

Определяем удельные затраты на энергоноситель на входе в котельную.

При определении удельных затрат на энергоноситель на входе в котельную по оптовой цене за топливо не учитываются затраты на хранение топлива на районном складе

,

где Зопт = 7,4 руб.

Тогда

Остальные составляющие стоимости тепловой энергии принимаются такими же, как при расчете стоимости тепловой энергии по замыкающим затратам на топливо.

Удельные затраты на потери энергии в котельной

Удельные отчисления от капвложений в котельную

Удельные затраты на обслуживание котельной

Удельные общие и прочие эксплуатационные расходы

Сумма удельных затрат по оптовой цене на топливо

 = 0,2+0,16+0,63+0,99+0,43 = 2,41 коп/кВт·ч.

Удельные затраты на потери энергии в тепловых сетях

Удельные отчисления от капиталовложений в тепловые сети

Удельные затраты на производство, передачу и преобразование энергии по оптовой цене на топливо составят:

8.6.4. Затраты на электроэнергию определяются по замыкающим затратам на ее производство и распределение по внутрисистемным сетям с учетом затрат на передачу по сельским электрическим сетям.

Расчетная формула для приближенной оценки затрат на электроэнергию имеет вид

Принимаем:

Зсист = 1,6 коп. (приложение 3) [34]

Куд = 450 руб. (приложение 8) [34]

Ктр = 0,94

Тм = 3600

КД = 1

Кз = 1

Подставив числовые значения, получим:

8.7. Технико-экономическое обоснование применения электротеплоснабжения на ферме на 400 коров.

8.7.1. Теплоснабжение фермы осуществляется от котельной, в которой установлены 4 котла "Универсал-6"; топливо - каменный уголь.

8.7.2. При переводе фермы на децентрализованное электротеплоснабжение предусматривается подогрев приточного воздуха электрокалориферными агрегатами типа СФОЦ. Для отопления вместо батарей типа М 140A применяются электроконвекторы типа ЭОКС.

8.7.3. Получение горячей воды на различные технологические нужды в новом варианте осуществляется от соответствующих электротепловых установок типа УАП и ЭВ 150М.

Перечень электротеплового оборудования приведен в табл. 2.

8.7.4. Расчет технико-экономической эффективности перевода фермы на 400 коров на децентрализованное электротеплоснабжение (в двух вариантах) приведен в таблицах 3-4.

Первый вариант - типовая система теплоснабжения фермы заменяется на децентрализованную систему электротеплоснабжения, причем для энергоснабжения электротеплового оборудования требуется строительство дополнительной трансформаторной подстанции 10/0,4кВ. Стоимость 1 кВт.ч электроэнергии принимается по тарифу (т.е. 1 коп/кВт.ч), а стоимость энергии, получаемой от котельной в виде горячей воды, определяется по оптовой цене на твердое топливо - каменный уголь (табл. 3).

Второй вариант - типовая система теплоснабжения фермы заменяется на децентрализованную систему электротеплоснабжения, при этом расчет стоимости энергии (электрической и энергии в виде горячей воды) ведется по замыкающим затратам.

Таблица 2

Электротепловое оборудование фермы на 400 коров

Наименование помещений

Наименование оборудования

Тип

Количество

Установленная мощность электрокалориферов конвекторов, кВт -

Оптовая цена, руб.

единицы

общая

единицы

общая

1

2

3

4

5

6

7

8

Стойловое помещение

Электрокалориферный агрегат

СФОЦ-60,0

1

67,5

67,5

320

320

Первый коровник

Дополнительный вентилятор работает параллельно с агрегатом

Ц470№ 6

1

1,5

1,5

40

40



Станция управления



1

-

-

430

430

Второй коровник

Электрокалориферный агрегат

СФОЦ-60,0

1

67,5

67,5

320

320



Дополнительный вентилятор работает параллельно с агрегатом

Ц470№6

1

1,5

1,5

40

40



Станция управления



1

-

-

430

430

Молочный блок

Во всех помещениях молочного блока установлены электроконвекторы

ЭОКС

10

2

20

60

600



Станция управления



1

-

-

400

400

Родильная на 48

Электрокалориферный агрегат

СФОЦ-40

1

45

45

-

-



Станция управления



1

-

-

430

430

Ветсанпропускник на 30 человек

Электрокалорифврный агрегат

СФОЦ-40

1

45

45

-

-



Станция управления

-

1

-

-

430

430



Электроконвекторы

ЭОКС

17

2

34

-

-



Станция управления

-

10

-

-

40

400

Ветпункт (амбулатория)

Электроконвекторы

ЭОКС

5

2

10

-

-



Станция управления

-

1

-

-

40

40

Здание для трех тракторов

Электроконвекторы

ЭОКС

19

2

38

-

-



Станция управления

-

1

-

-

40

40

Изолятор на 5 мест

Электроконвекторы

ЭОКС

14

2

28

-

-



Станция управления

-

1

-

-

40

40

Оборудование для нагрева воды

Элементные электроводонагреватели с аккумулированием

УАП

9

12

108

300

2700

ЭВ-15 ОМ

1

6

6

75

75

Итого:















на вентиляцию









228





на отопление









130





на горячее водоснабжение









114

-

6735

Всего









472





Одним из условий перевода фермы на децентрализованное электротеплоснабжение является изменение термического сопротивления ограждающих конструкций.

Ограждающие конструкции до применения электротеплового оборудования были изготовлены из керамзитобетонных плит толщиной 300 мм, в связи с применением электротеплового оборудования ограждающие конструкции необходимо выполнять из керамзитобетонных плит толщиной 500 мм. В свою очередь это приведет к увеличению капиталовложений.

При определении дополнительных капитальных вложений в воздушные линии и трансформаторную подстанцию не учитывается мощность емкостных электроводонагревателей, как электропотребителей, не учитывающих в формировании максимума графика электрических нагрузок.

Как видно из приведенного технико-экономического расчета, перевод фермы 400 коров на децентрализованное электротеплоснабжение экономически оправдан в обоих вариантах.

Электротепловые установки, используемые при децентрализованном электротеплоснабжении, позволяют уменьшить расход тепловой энергии за счет выработки тепла непосредственно в местах ее потребления. Это уменьшает транспортные потери энергии и повышает возможности автоматизация процессов потребления тепла.

Термическое сопротивление ограждающих конструкций увеличено по сравнению с типовым решением.

Анализ представленного расчета показывает, что перевод фермы на децентрализованное электротеплоснабжение, с учетом изменения ограждающих конструкций, позволяет уменьшать установленную мощность системы теплоснабжения с 2,5 до 1,2 кВт на голову и соответственно расход энергии с 3417,5 кВт.ч до 1886 кВт.ч, При этом экономический эффект составляет

- при стоимости топлива по оптовой цене и стоимости электроэнергии по тарифу - 73,0 руб.,

- при стоимости топлива и электроэнергии по замыкающим затратам - 69 руб. на одно скотоместо.

Таблица 3

№ п/п

Наименование показателей

Базисный вариант

Новый вариант

величина

источник

величина

источник

1

2

3

4

5

6

1

Оптовая цена отопительно-вентиляционного оборудования, включающая стоимость внутренних теплотрасс и систему горячего водоснабжения, руб…..

7300

Смета к т.п. 801-01-5

6735

Прейскурант оптовых цен № 1504 и данные разработчика

2

Капитальные затраты, руб….











на отопительно-вентиляционное оборудование, включая внутренние теплотрассы и систему горячего водоснабжения

8760

7300 [1, 2]

см. выражение (28)

8082

6735 [1, 2]

см. выражение (28)



на внутреннюю электрическую проводку

-

-

3348

п.5.12

рекомендаций



на дополнительную трансформаторную подстанцию

-

-

2270

[34]

приложение 2



на высоковольтную линию 0,4 кВ

-

-

1735

[34]

приложение 1



на строительную часть

-

-

1440

Расчетным путем (см. исходные данные к Т.Э.О.)



Общие капитальные затраты

8760

п.2.1.

табл. 3

16875

пп. 2.1-2.5, табл. 3

3

Расход энергии, кВт.ч:











на отопление

524000

Т.п.

801-01-5

226778

Табл.1



на подогрев приточного воздуха

41700



136455

Табл. 1



на подогрев воды





391051

Табл. 1



общий расход энергии

1367000



754284

Табл. 1

4

Эксплуатационные затраты, руб.:











Амортизация и текущий ремонт:











отопительно-вентиляционного оборудования

3329

См. [36]

4493

См. [36]



подстанции и сетей

-

-

441

См. [36]



Оплата труда

1850

п.5.19 рекомендаций



п.5.19 рекомендаций



Затраты на энергию, руб.

41010

Расчетным путем

7543

Расчетным путем



Цена энергии, руб.

0,03

п.8.4. рекомендаций

0,01

Тариф на электроэнергию



Всего эксплуатационных затрат, руб.

44822

См. пункты 4.1-4.3 табл. 3

14327

См. пункты 4.1-4.3 табл.3

5

Приведенные затраты, руб.

46136

Расчетным путем, согласно выражению (28) рекомендаций

16858

Расчетным путем, согласно выражению (28) рекомендаций

6

Экономический эффект на одно скотоместо, руб.



Таблица 4

№ п/п

Наименование показателей

Базисный вариант

Новый вариант

величина

источник

величина

источник

1

2

3

4

5

6

1

Оптовая цена отопительно-вентиляционного оборудования, включая внутренние теплотрассы и систему горячего водоснабжения, руб…..

7300

т.п. 801-01-5

6735

Прейскурант оптовых цен и данные разработчика

2

Капитальные затраты, руб….











на отопительно-вентиляционное оборудование, включая внутренние теплотрассы и систему горячего водоснабжения

8760

7300 [1,2]

см. выражение (29)

8082

6735 [1, 2]

см. выражение (29)



на строительную часть

-

-

1440

Расчетным путем (см. исходные данные к Т.Э.О.)



Общие капитальные затраты

8760

п.2.1.

табл. 3

9522

пп. 2.1-2.3,

табл. 4

3

Расход энергии, кВт.ч:











на отопление

524000

Данные проекта

№ 819-64

226778

Табл. 1



на подогрев приточного воздуха

417000



136465

Табл. 1



на подогрев воды

426000



391051

Табл. 1



Общий расход энергии

1367000



754284



4

Эксплуатационные затраты, руб.:











Амортизация и текущий ремонт:











отопительно-вентиляционного оборудования

3329

См. [36]

1600

См. [36]



оплата труда

1850

п.5.19 рекомендаций

1850

п.5.19 рекомендаций



расход на энергию, руб.

61615

Расчетным путем

35451

754284



цена энергии, руб.

0,045

п.8.4. рекомендаций

0,047

п.8.4. рекомендаций



Всего эксплуатационных затрат

66794

пп. 4.1-4.3 табл. 4 рекомендаций

38901

пп. 4.1-4.3 табл. 4 рекомендаций

5

Приведенные затраты, руб.

68108

Расчетным путем, по выражению (28) рекомендаций

40329

Расчетным путем, по выражению (28) рекомендаций

6

Экономический эффект на одно скотоместо, руб.



Приложение

Приложение 1

Рис. 1. График зависимости удельных влаговыделений при испарении влаги с поверхности навозных каналов (содержание животных - на решетчатых полах) от температуры воздуха в помещениях при скорости движения воздуха V 0,2 м/с, V > 0,2 м/с.

Рис. 2. График зависимости удельных влаговыделений от температуры воздуха в помещениях при испарении со смоченных поверхностей пола

Приложение 2
Техническая характеристика электрокалориферных установок сельскохозяйственного назначения



Показатели

Тип СФОЦ-Х 10,5-M1

Тип СФОО х/0,4

СФОЦ-5

СФОЦ-10

СФОЦ-16

СФОЦ-16

СФОЦ-40

СФОЦ-60

СФОЦ-100

СФОО-10

СФОО-1

1

2

3

4

5

6

7

8

9

10

Установленная мощность, кВт

4,02

10,0

16,1

23,6

47,2

69,7

97,5

10,4

15,8

в том числе:



















нагревателей

4,8

9,6

15,0

22,5

45,0

67,5

90,0

9,6

15,0

электродвигателя вентилятора

0,12

0,4

1,1

1,1

2,2

2,2

7,5

0,8

0,8

Номинальная воздухопроизводительность, м3

700

800

1900

2500

3500

4000

5000

7000

7000

Перепад температуры нагреваемого воздуха при номинальной воздухопроизводительности и плотности 1,2 кг/м3, ºС

20

35

24

27

38

50

54

4

6

Допустимая температура выходящего воздуха, °С

50

50

50

50

50

50

50

40

40

Свободный напор, развиваемый установкой при номинальной воздухопроизводительности, Па

110

270

300

350

550

550

950

-

-

Воздухопроизводительность установки (подача) при свободном напоре 200 Па, м3

-

-

-

3350

6100

6100

11500

-

-

Тип вентилятора

Ц4-70

Ц4-70

Ц4-70

Ц4-70

Ц4-70

Ц4-70

Ц4-70

300-0,6

300-0,6

Номер вентилятора

2,5

3,2

4

4

5

5

6,3

6,3

6,3

Частота вращения, об/мин

1450

1450

1450

1450

1450

1450

1450

-

-

Приложение 3
Техническая характеристика электроконвекторов

Показатели

Тип электроконвектора

ЭОКС-2,0/1,5-41

ЭОКС-6,0/1,5-И1

Номинальная мощность, кВт

0,1 2 ± 0,2

0,3 6 ± 0,6

Максимально допустимая температура на поверхности нагревателя,°С

150

150

Масса, кг

14

32х

Площадь активной поверхности оборудования, м2

2,147

6,441

Мощность электроконвектора, отнесенная к массе, кВт/кг

0,143

0,188

Количество теплоэлектронагревателей в нагревательном блоке, шт.

3

9

Напряжение сети, В

880

380

Номинальное напряжение на теплоэлектронагревателях, В

220

220

Частота, Гц

50

50

Число фаз

3

3

х Без щита управления

Приложение 4
Техническая характеристика электродных электроводонагревателей

Показатели

Тип электродного электроводонагревателя

ЭПЗ 25-И2

ЭПЗ 100-И2

КЭВ 40/0,4

КЭВ 63/0,4

КЭВ 100,0,4

КЭВ 160/0,4

КЭВ 250/0,4

КЭВ 400/0,4

Мощность, кВт

25

100

40

63

100

160

250

400

Расчетное удельное сопротивление воды при 20°С, Ом.м

10-30

10-30

10-70

10-70

10-70

10-70

10-70

30-70

Температура воды на входе в водонагреватель после теплообменника, °С

70

70

70

70

70

70

70

70

Температура воды на выходе на водонагревателя, °С

95

95

95

95

95

95

95

95

Максимальное рабочее давление, МПа

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Диапазон регулирования мощности, %

10-100

10-100

25-100

25-100

25-100

25-100

25-100

25-100

Приложение 5
Техническая характеристика электроводонагревателей с аккумулированием



Показателя

Тип электроводонагревателя

ВЭТ-400

ВЭТ-800

ВЭТ-1600

ЭВ-150-М

1

2

3

4

5

Вместимость резервуара, л

400

800

1600

150

Мощность, кВт

10,5

16,5

31,5

6

Максимальная температура воды, при которой отключаются электронагреватели, ºС

85-90

85-90

85-90

36±4

Производительность при свободном графике включения в электросеть, л/ч

110

165

320

50

Время нагрева воды на 80°С от начальной температуры, ч

3,8

4,7

50

3,1

Продолжение приложения 5

Показатели

Тип электроводонагревателя

УАП 400 09M1

УАП 800/0,9М1

УАП 1600/0,9И1

1

6

7

8

Вместимость резервуара, л

400

800

1600

Мощность, кВт

12

18

30

Максимальная температура воды, при которой отключаются электронагреватели, °С

90

90

90

Производительность при свободном графике включения в электросеть, л/ч

120

180

300

Время нагрева воды на 80°С от начальной температуры, ч

3,3

4,4

5,2

Приложение 6
Техническая характеристика электродных паровых котлов

Показатели

Вид котла

КЭПР-160/0,4

КЭПР-250/084

Мощность, кВт

160

250

Производительность, кг/ч

210

320

Давление пара, МПа

0,6

0,6

Удельное сопротивление воды при 20 ºС, Ом·м

8-15

2

Приложение 7
Техническая характеристика элактрокалориферов типа СФО

Показатели

Вид калорифера

СФО-25/1Т

СФО-40/1Т

СФО-60/1Т|

СФО-100/1Т

СФО-160/1T

КФО-250/1Т

Общая мощность, кВт

25

40

60

100

100

250

Мощность каждой секции, кВт

6,25

10

15

25

40

62,5

Количество работающих нагревателей в одной секции, шт.

9

12

15

21

27

36

Количество работающих нагревателей, шт.

36

48

60

64

116

144

Подача (по массе воздуха), кг/ч

2125

3375

5130

9000

12000

18710

Максимальная допустимая температура нагревателя, °С

150

150

150

150

150

150

Перепад температуры воздуха, °С

42

43

42

46

47

47

Сопротивление калорифера по воздуху, Па

247

214

180

206

155

176

Масса, кг

67

100

134

197

312

421

Приложение 8
Перспективные значения замыкающих затрат на уголь и газ (в ценах 1970 г., для среднегодового расхода топлива в рублях т усл. топлива) [
36]

п/п

Район

Уголь энергетический рядовой

Природный

каменный

конско-ачинский рядовой

1

2

3

4

5

1

Северо-западный

35-37



41-43

2

Мурманская область

36-38

-

44-46

3

Коми АССР

24-26

-

32-34

4

Центральный

34-36

-

40-42

5

Центрально-Черноземный

33-35

-

41-43

6

Северный Кавказ

32-34

-

41-43

7

Среднее Поволжье

30-32

-

37-39

3

Нижнее Поволжье

32-34

-

38-40

9

Северный Урал

25-28

-

34-35

10

Южный Урал

-

35-37

11

Кемеровская область, Алтайский край

15-17

8-10

25-27

12

Новосибирская область, Тамбовская область

17-19

12-14

25-28

13

Омская область

17-19

27-30

14

Красноярский край

13-15

6-8

27-29

15

Иркутская область

14-16

9-10

21-24

16

Забайкалье

16-18

-

-

17

Амурская область

18-20

-

-

18

Хабаровский край

20-22

-

27-29

19

Приморский край

18-20

-

30-33

20

Восточная Украина, Ростовская область

31-33

-

40-43

21

Западная Украина, Молдавская ССР

33-35

-

43-45

22

Белорусская ССР, Литовская ССР

35-37

-

43-45

23

Латвийская ССР, Эстонская ССР

36-38

-

43-45

24

Грузинская ССР

33-35

-

43-45

25

Армянская ССР, Азербайджанская CCР

35-37

-

42-44

26

Туркменская ССР

22-24

-

38-30

27

Узбекская ССР

20-22

-

29-32

28

Киргизская ССР

23-25

-

31-33

23

Таджикская ССР

24-26

-

30-32

30

Западный Казахстан

29-32

-

33-35

31

Северо-Восточный Казахстан

-

30-33

32

Южный Казахстан

-

31-33

х) Знаменатель - замыкающие затраты на экибастузский уголь.

Приложение 9
Затраты на производство и распределение по сельским сетям электроэнергии для усредненных условий

Район объединенной энергосистемы (СЭС)

Общие приведенные затраты на электроэнергию для сельских потребителей, коп/кВт.ч

Центр

4,5

Средняя Волга

4,0

Юг

4,1

Северо-Запад

5,6

Урал

5,5

Северный Кавказ

6,0

Закавказье

6,5

Сибирь

3,8

Северный Казахстан

5,0

Средняя Азия

3,8

Дальний Восток

4,4

Приложение 10



Рис. 1. График зависимости постоянной составляющей приведенных затрат от грузоподъемности автотранспорта:

1 - автосамосвалом; 2 - бортовыми автомобилями - в Европейской части страны, на Урале, в Западной Сибири и Средней Азии; 3 - то же, для районов Восточной Сибири и Дальнего Востока.

Рис. 2. График зависимости переменной составляющей приведенных затрат от грузоподъёмности автотранспорта при перевозке топлива бортовыми автомобилями:

1 - по равнинной местности Европейской части страны, Урала, Западной Сибири, Средней Азии; 2 - то же, для районов Восточной Сибири и Дальнего Востока; 3 - по холмистой местности в районах п. 1; 4 - то же, в районах п. 2

Рис. 3. График зависимости переменной составляющей приведенных затрат от грузоподъемности автотранспорта при перевозке топлива самосвалами:

1 - по равнинной местности Европейской части страны, Урала, Западной Сибири и Средней Азии; 2 - то же, для районов Восточной Сибири и Дальнего Востока; 3 - по холмистой местности в районах п.1; 4 - то же, в районах п. 2

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

а) к технической части рекомендаций

α - коэффициент, принимаемый в зависимости от характера

αвст, αвn - сопротивление теплообмену на внутренней поверхности стен и покрытий, Вт/м2 °С.

dн - сопротивление теплообмену на наружной поверхности ограждений, Вт/м2 °С

β - коэффициент неравномерности потребления горячей воды в течение суток

γi - коэффициент добавочных теплопотерь на инфильтрацию

δ - толщина слоя ограждения, м

δi - толщина соответствующего слоя ограждения, м

δус - толщина утепленного слоя пола, м

λ - коэффициент теплопроводности материала, Вт/м°С

λi - коэффициент теплопроводности соответствующего слоя ограждения , Вт/м°С

ρ - плотность воды, кг/м3

σ - коэффициент перевода натурального топлива в условное т.н.т./т.у.т.

τ1, τ2 - ночные и дневные разрешаемые внепиковые часы использования установки, ч

τр - температура точки росы, °С

τ(tн) - дифференциальная функция распределения времени стояния температуры наружного воздуха, ч/год

φв, φн - расчетная относительная влажность внутреннего и наружного воздуха, % С

С - теплоемкость, кДж/кг

dв, dн - влагосодержание внутреннего и наружного воздуха, г/кг

F - площадь поверхности, м2

Fвор - площадь ворот, м2

Fдв - площадь дверей, м2

Fзон i - площадь зоны пола, м2

Fi - площадь соответствующего ограждения, м2

Fкан - площадь открытой поверхности навозных каналов, м2

Fок - площадь окон, м2

Fпок - площадь покрытия, м2

Fпол - площадь пола, м2

Fсм - площадь смоченных поверхностей, м2

Fст- площадь стен, м2

Gпр в - количество приточного воздуха за вычетом инфильтрации, кг/ч

Gв - количество приточного воздуха, кг/ч

Gинф - количество воздуха, инфильтрующегося через неплотности ворот, кг/ч

Gпар - расход пара, кг/ч

Gщ - количество воздуха, поступающего через 1 м длины щели в зависимости от скорости ветра в зимний период, кг/ч

Кв - коэффициент включения периодической вентиляции

Кt - коэффициент изменения тепловыделений животными в зависимости от температуры внутреннего воздуха

Кt - коэффициент изменения влаговыделения животных в зависимости от температуры внутреннего воздуха

l - длина щелей притворов, м

n - количество животных в помещении

P - расчетная электрическая нагрузка, кВт

 - мощность электроводогрейных установок с аккумуляторами, кВт

Pр - расчетная мощность отопления, кВт

Qр - дефицит теплоты в помещении, кВт

Qв - тепловая нагрузка на подогрев приточного воздуха, кВт

Qгв - тепловая нагрузка на нагрев воды, кВт

Qдв - поток теплоты через двери, кВт

 - поток свободной теплоты от животных, кВт

Qисп - поток теплоты на испарение влаги со смоченных поверхностей, кВт

Qок - поток теплоты через окна, кВт

Qогр - поток теплоты через наружные ограждения здания, кВт

Qот - тепловая нагрузка на отопление, кВт

Qот ср - тепловая нагрузка на отопление при средней расчетной температуре отопительного периода, кВт

Qпар - тепловая нагрузка на получение пара, кВт

Qп - поток теплоты через покрытия, кВт

Qпол - поток теплоты через пол, кВт

Qст - поток теплоты через станы, кВт

Qв - количество теплоты, требуемое на обогрев приточного воздуха, кВт

qi - суточная корма потребления горячей воды, кг

qпар i - суточная норма потребления пара на i-ый процесс, кг

qсв - поток свободной теплоты от одного животного, ккал/ч

Ri - сопротивление теплопередаче соответствующего ограждения, °С м2/Вт

Rст, Rп, Rок, Rдв - сопротивление теплопередаче стен, покрытий, окон, дверей, °С м2/Вт

Rзон i - сопротивление теплопередаче для соответствующей зоны пола, °С м2/Вт

Rут - сопротивление теплопередаче утепляющих слоев пола, °С м2/Вт

Rв - сопротивление тепловосприятию внутренних поверхностей ограждений, °С м2/Вт

Rн - сопротивление теплоотдаче наружных поверхностей ограждений, °С м2/Вт

Т - время использования максимума нагрузка, ч/год

Тзар - время использования нагрузки, разрешенное энергосистемой для зарядки емкостных электроводонагревателей, ч

Тпар i - время использования пара, дней

Тот - продолжительность отопительного периода, ч/год

Тм - время использования максимума нагрузки в год на шинах ТРП, ч

tв, tн - температура внутреннего и наружного воздуха, °С

tг - температура горячей воды, °С

tг - расчетная наружная температура наиболее холодных суток, °С

tн гр - граничная температура наружного воздуха, при которой возникает необходимость в обогреве, °С

tн ср - средняя температура отопительного периода, °С

tразр - минимальная температура воды в конце разрядки, °С

tх - температура холодной воды, °С

Vок - объем теплоаккумулирующей емкости, м3

Wж - общие влаговыделения животных, г/ч

wж - влаговыделение одного животного, г/ч

Wисп - общие влагопоступления за счет испарения, г/ч

,  - удельные влаговыделения за счет испарения со смоченных и открытых годных поверхностей навозных каналов, г/ч·м2

б) к экономической части рекомендации

А - общий годовой расход теплоты на ферме ила комплексе, кВт.ч

Ам, Агв, Апар - расход теплоты на создание параметров микроклимата, получение горячей воды и пара, кВт.ч

Ак стр, Ак обор - коэффициенты амортизационных отчислений строительной части и оборудования котельной

Атгу - коэффициент амортизационных отчислений на котельную

В - расход топлива за год, т усл. Топлива

Вк - коэффициент отчислений на капитальные вложения

Вк стр, Вк обор - коэффициенты отчислений от капвложений на строительство и оборудование

Втс - коэффициент отчислений от капиталовложений на тепловые сети

С - текущие затраты (эксплуатационные затраты, себестоимость единицы тепла), руб.

Е - нормативный коэффициент амортизационных отчислений

Ен - нормативный коэффициент сравнительной эффективности капитальных вложений

К - капитальные вложения по каждому варианту системы теплоснабжения, руб.

Кк - капитальные вложения на строительство и оборудование котельной, руб.

Кобор - капитальные вложения на оборудование, руб.

Кстр - капитальные вложения на строительство, руб.

Ктс - капитальные вложения на тепловые сети, руб.

Куд - удельные капиталовложения на 1 кВт расчетной мощности, которая распределяется по сельским линиям, руб.

Кд - коэффициент динамики роста электроэнергии по годам

Кз - коэффициент годовой загрузки персонала, обслуживающего котельную

Ктр - коэффициент числа трансформаторов

nу - персонал, обслуживающий котельную, чел.

Rк стр, Rк обор - коэффициенты отчислений на текущий ремонт, принимаемый 40 % от коэффициента амортизационных отчислений

lтр - расстояние транспортировки топлива, км

И - затраты на систему теплоснабжения в год, руб.

Иа - амортизационные отчисления за год, руб.

Из - зарплата обслуживающего персонала в год, руб.

Ипр - общепроизводственные годовые расходы, руб.

Ит - затраты на топливо в год, руб.

Итр - отчисления на текущий ремонт в год, руб.

Иэ - затраты на электроэнергию в год, руб.

Цо - оптовая цена оборудования, входящего в систему теплоснабжения, руб.

Э - экономический эффект на одно скотоместо, руб.

ЗПк - годовой фонд заработной платы персонала, обслуживающего котельную, руб.

Зрас - затраты на распределение электроэнергии по сельским сетям, руб./кВт.ч

Ззам т - замыкающие затраты на топливо, руб.

Зсист - замыкающие затраты на производства электроэнергии с учетом передачи по системам и сетям, руб.

Зопт т - оптовая цена на 1 т усл. топлива, руб.

Зхр - затраты на хранение топлива, руб.

Зотр  - постоянная составляющая удельных приведенных затрат на транспортировку топлива от центральной топливной базы до теплогенерирующей установки, руб.

ЗRтр - переменная составляющая удельных приведенных затрат на транспортировку топлива, руб.

 - переменная составляющая затрат на перевозку топлива в зависимости от грузоподъемности автотранспорта, руб.

 - постоянная составляющая затрат на перевозку топлива в зависимости от грузоподъемности автотранспорта, руб.

Зпр уд - удельные общие и прочие эксплуатационные затраты, руб.

Зт уд - удельные затраты на 1 кВт.ч энергии, подведенной к установкам отопления, вентиляции и горячего водоснабжения, коп.

Зуд т - удельные затраты на производство, передачу и преобразование энергии в виде горячей воды, коп.

Зтс уд - удельные затраты на потери энергии в тепловых сетях, коп.

Зхр - удельные приведенные затраты на хранение топлива, коп.

ЗПуд - удельные затраты на обслуживание котельной, коп.

Зуд - общие удельные затраты на энергоноситель на выходе из котельной, коп.

Зэ уд - удельные затраты на 1 кВт.ч энергоносителя на входе в котельную, коп.

Зэн - удельные затраты на потери энергии в котельной, коп.

ηрег - коэффициент, учитывающий потери теплоты из-за недостаточной точности регулирования подачи теплоты отдельным потребителям

ηтх - коэффициент, учитывающий потери топлива при транспортировке и хранении

ηтгу - коэффициент полезного действия котельной

ηтс - коэффициент, учитывающий потери тепла в тепловых сетях

 - среднегодовой коэффициент полезного использования топлива

G - коэффициент перевода натурального топлива в условное

ЛИТЕРАТУРА

1. Основные направления экономического и социального развития СССР на 1981-1985 гг. и на период до 1990 г. "Правда", 1981, № 55.

2. Александров А. Перспективы энергетики. "Известия", 1981 № 43.

3. Дехнич И.Я. Потребление электрической энергии на молочных комплексах с электрифицированными тепловыми процессами. - Научно-техн. бюлл. по электрификации сельского хозяйства, вып. 2(38). М., ВИЭСХ, 1979.

4. Общесоюзные нормы технологического проектирования свиноводческих предприятий. ОНТП 2-77. №.., "Колос", 1879.

5. Пирхавка П.Я., Соколовский Б.Б., Муранова Л.И. Определение эффективности электрификации тепловых процессов. - Механизация и электрификация социалистического сельского хозяйства, 1375, №. 9.

6. Канакин Н.Г. Сравнительная эффективность способов теплоснабжения сельских потребителей. Механизация и электрификация социалистического сельского хозяйства, 1975, № 2.

7. Дахнич И.Н. Регулирование температуры и влажности в коровниках, механизация и электрификация социалистического сельского хозяйства, 1979, № 12.

8. Общесоюзные нормы технологического проектирования предприятий крупного рогатого скота. ОНТП-1-77. М., "Колос", 1979.

9. Животноводческие, птицеводческие и звероводческие здания и сооружения. СНиП II-99-77. К., Стройиздат, 1978.

10. Отопление, вентиляция и кондиционирование воздуха. СНиП II-33-75*. М., Стройиздат, 1982.

11. Временные рекомендации по расчету, проектированию и эксплуатации систем отопления и вентиляции животноводческих помещений. М., Гипронисельхоз, 1973.

12. Рослов Ю.Н., Расстригин В.Н., Быстрицкий Д.Н. Проблемы электрификации тепловых процессов. Механизация и электрификация социалистического сельского хозяйства. 1975, № 6.

13. Дехнич И.П., Никитенков П.А. Электроснабжение молочного комплекса. - Механизация и электрификация социалистического сельского хозяйства, 1979, № 2.

14. Строительная теплотехника. СНиП II-3-79* М.Стройиздат, 1982.

15. Строительная климатология геофизика, СНиП II-I-82. М., Стройиздат, 1982.

16. Вспомогательные здания и помещения промышленных предприятий. СНиП II-92-76. М., Стройиздат, 1977.

17. Справочник проектировщика. Отопление, водопровод, канализация. 4.1. Вентиляция и кондиционирование воздуха. Ч.П.М., Стройиздат, 1975.

18. Высоцикий Л.М. Электроотопители аккумулирующего типа. М.,

19. Методические указания по расчету электрических нагрузок в сетях 0,38-110 кВ с/х назначения (РУМ). М., Сельэнергопроект, 1981.

20. Рекомендации по определению электрических нагрузок животноводческих комплексов. Руководящие материалы по проектированию электроснабжения сельского хозяйства, № 6.М., Сельэнергопроект, 1976.

21. Инструкция по выбору установленной мощности однотрансформаторных подстанций 35/10 и 10/0,4 кВ в электрических сетях сельскохозяйственного назначения. Руководящие материалы по проектированию электроснабжения сельского хозяйства, № 7. М., Сельэнергопроект, 1975.

22. Инструкция по выбору установленной мощности двухтрансформаторннх подстанций 35/10 и 10/0,4 кВ в электрических сетях сельскохозяйственного назначения. Руководящие материалы по проектированию электроснабжения сельского хозяйства, № 10. М., Сельхозэлектропроект, 1977.

23. Рекомендации по учету требования надежности электроснабжения потребителей при проектировании электрических сетей сельскохозяйственного назначения. Руководящие материалы по проектированию электроснабжения сельского хозяйства. № 12. М., Сельэнергопроект, 1974.

24. Электроснабжение сельскохозяйственного производства. М., "Колос", 1979.

25. Методика выбора энергоносителей для тепловых процессов сельскохозяйственного производства и быта сельского населения. М., Сельэнергопроект, 1975.

26. Методические рекомендации по определению технико-экономических показателей использования топлива и энергии в животноводстве. М., ВИЭСХ, 1980.

27. Макиров А.А., Вигдорчик А.Г. Топливо-энергетический комплекс. М., "Наука", 1979.

28. Правила технической эксплуатации электроустановок потребителей. г. Днепропетровск, "Проминь", 1978.

29. Правила техники безопасности при эксплуатации электроустановок потребителей. Г. Днепропетровск, "Проминь", 1972.

30. Руководящие указания по обеспечению электробезопасности электроустановок в сельском хозяйстве. М., МСХ СССР, 1979.

31. Указания по электробезопасности устройств и эксплуатации электродных котлов. М., ОРГРЭС, 1966

32. Временные правила устройства и безопасности эксплуатации электродных котлов и электрокотельных. М., ОРГРЭС, 1970

33. Правила технической эксплуатации и безопасности обслуживания электроустановок промышленных предприятий напряжением до 1000 В; М., "Энергия", 1969.

34. Методические рекомендации по определению приведенных затрат на электроэнергию для оценки эффективности электрификации различных процессов сельскохозяйственного производства. М., ВИЗСХ, 1977.

35. Справочное приложение к ГОСТ 23728-79-23730-79 "Техника сельскохозяйственная. Методы экономической оценки". М., ЦНИИТЭИ, 1980.

36. Нормы амортизационных отчислений по основным фондам народного хозяйства СССР. М., "Экономика", 1974

37. ГОСТ 14209-69. Трансформаторы и автотрансформаторы силовые и масляные. Нагрузочная способность.

38. Методические рекомендации по расчету экономической эффективности применения систем микроклимата в промышленной животноводстве и птицеводстве. М., ВИЭСХ, 1979.

39. Инструкция о порядке согласования применения электрокотлов и других электронагревательных приборов. М.» Минэнерго СССР, 1982.

40. Об условиях оплаты труда работников совхозов и других государственных с.х. предприятий. Постановление Госкомтруда СССР и ВЦСПС № 135/11-4 от 8 мая 1981 г. М., 1981. (НИИ труда). Дополнения и изменения № 147 от 5 ноября 1982.

41. Руководящие указания к использованию замыкающих затрат на топливо и электроэнергию. М., "Наука" 1974.

42. Правила разработки, согласования и утверждения проектно- сметной документации на строительство предприятий, зданий и сооружений СН 202-81. М., Стройиздат, 1981 г.

43. Антонов П.П. Методика расчета влажностного режима зданий животноводческих комплексов. - "Рекомендации МСХ СССР по внедрению достижений науки и передового опыта в производство», 1982, № 4 (ВНИИТЭИСХ),

44. Антонов П.П., Верцман И.И. Расчет влажностного режима животноводческих помещений, - "Механизация и электрификация сельского хозяйства" 1983, № 1.




Яндекс цитирования
