РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

Департамент научно-технической политики и развития

НОРМЫ МИНИМАЛЬНЫХ ДОПУСТИМЫХ НАГРУЗОК
ЭНЕРГОБЛОКОВ 150-1200 МВт

СО 34.25.503-2003
(РД 34.25.503)

Дата введения 2003-11-01

Разработано Открытым акционерным обществом "Всероссийский теплотехнический научно-исследовательский институт" (ОАО "ВТИ");

Открытым акционерным обществом "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей" (ОАО "Фирма ОРГРЭС")

Исполнители А.Л. ШВАРЦ, Ю.П. АРТЕМЬЕВ (ОАО "ВТИ"), Б.Н. ГЛУСКЕР, Л.М. КАПЕЛЬСОН (ОАО "Фирма ОРГРЭС")

Утверждено Департаментом научно-технической политики и развития ОАО «РАО "ЕЭС России"» 30 июня 2003 г.

Первый заместитель начальника А.В. БОБЫЛЕВ

Срок первой проверки СО - 2009 г., периодичность проверки - один раз в 5 лет.

Взамен РД 34.25.503 (HP 34-00-112-86)

Настоящий стандарт организации распространяется на энергоблоки России, а также стран СНГ и Балтии, и устанавливает минимальные допустимые нагрузки для энергоблоков с котлами на твердом топливе и с газомазутными котлами. Для большинства энергоблоков на сверхкритические параметры пара разгрузка может осуществляться на скользящем давлении во всем пароводяном тракте.

Содержание

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Минимальная допустимая нагрузка энергоблока определяется в основном, надежной работой котла.

1.2 Для энергоблоков с котлами, работающими на каменных углях с выходом летучих веществ менее 20 % (марок АШ, Т), расход мазута или газа на подсветку факела для обеспечения устойчивого горения в топочной камере и надежного выхода жидкого шлака при минимальной допустимой нагрузке определяется по номограммам, приведенным на рисунках 1 и 2.

1.3 Для энергоблоков с котлами, сжигающими угли с теплотой сгорания 3900-4500 ккал/кг (16,32-18,34 МДж/кг) при твердом шлакоудалении, а также топливо непроектных марок, расход мазута и газа на подсветку приведен в разделе 2.

1.4 В установленном Нормами диапазоне нагрузок энергоблоков допускается снижение температуры промперегрева до 510 °С (не ниже) при нагрузке 40-50 % номинальной; при частичных нагрузках допускается повышение коэффициента избытка воздуха.

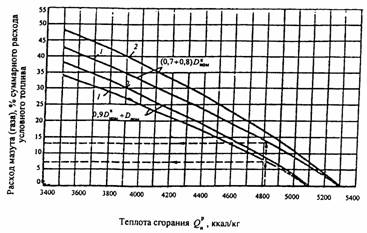

Рисунок 1 - Расход мазута (1) или газа (2) на подсветку факела для обеспечения устойчивого горения в топочной камере для углей марки АШ

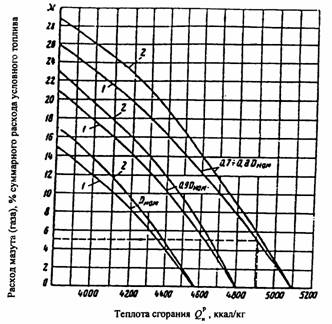

Рисунок 2 - Расход мазута (1) или газа (2) на подсветку факела для обеспечения устойчивого горения в топочной камере для углей марки Т

1.5 Все энергоблоки сверхкритического давления за исключением энергоблоков 300 МВт с котлами типа ТПП-110, ТПП-210 и П-74 могут разгружаться на скользящем давлении. Энергоблоки 500 МВт с котлами типов П-57 могут разгружаться на скользящем давлении после выполнения на котле реконструкции.

1.6 Разгрузку блоков 800 МВт с котлами П-67 производить на скользящем давлении по следующему регламенту:

- с нагрузки 750 МВт до 550 МВт со снижением давления перед стопорными клапанами турбины с 240 кгс/см2 (~24 МПа) до 170 кг/см2 (~17МПа);

- с нагрузки 550 МВт до нижнего предела разгрузки 450 МВт производить при постоянном давлении перед стопорными клапанами 170 кгс/см2 (~17 МПа).

1.7 Однокорпусный режим работы дубль-блоков может использоваться, как исключение, при особых затруднениях в прохождении минимума электрической нагрузки в энергосистеме.

В однокорпусном режиме минимальная нагрузка устанавливается на следующем уровне:

- для дубль-блоков, при разгрузке на номинальном давлении, 50 % указанной в Нормах нагрузки, но не менее 30 % номинальной;

- для дубль-блоков 300 МВт при их работе на скользящем давлении:

с котлами П-50, ТПП-210А - 120 МВт;

с котлами ПК-39, ПК-39-1 и ПК-39-2 - 140 МВт.

На дубль-блоках с котлами ПК-41, ПК-41-1, ТГМП-114 и П-50 (при работе на газе), для которых при работе на скользящем давлении минимальная нагрузка в однокорпусном режиме установлена на том же уровне, что и в двухкорпусном (40 % номинальной), применять однокорпусный режим работы для регулирования графика нагрузки энергосистем не разрешается.

1.8 Указанные в разделе 2 минимальные допустимые нагрузки для энергоблоков сверхкритического давления при разгрузке на скользящем давлении установлены для условий работы с включенными ПВД.

1.9 При разгрузке энергоблоков с газомазутными котлами, учитывая заданный Нормами широкий диапазон разгрузок, необходимо уделять особое внимание поддержанию в работоспособном состоянии устройств для предварительного подогрева воздуха в целях обеспечения максимальной температуры воздуха при частичных нагрузках.

2 МИНИМАЛЬНЫЕ ДОПУСТИМЫЕ НАГРУЗКИ ЭНЕРГОБЛОКОВ МОЩНОСТЬЮ 150-1200 МВТ

Тип энергоблока

Топливо

Тип шлакоудаления

Минимальная нагрузка блока с конденсационной турбиной, Nэл, МВт

Минимальная нагрузка блока с теплофикационной турбиной, определяемая паропроизводи-
тельностью котла, Dп, т/ч

Размер подсветки, % по теплу (мазут, газ)

1

2

3

4

5

6

1 Моноблок с котлом ТП-92 и турбиной К-150-130

Уголь кизеловский, кузнецкий марки Г.

Твердое

90,0



-

Газ

-

60,0



-

2 Дубль-блок с котлами ПК-24 и турбиной К-150-130

Уголь черемховский, азейский

Твердое

80,0 (для двух корпусов)



-

3 Дубль-блок с котлами ПК-38 и ПК-38-2, турбинами К-150-130 и К-160-130

Уголь назаровский, ирша-бородинский.

Жидкое

100,0 (для двух корпусов)



-

Мазут, газ

-

70,0 (для двух корпусов)



-

4 Моноблок с котлом ТП-90 и турбиной К-150-130

Уголь донецкий АШ.

Жидкое

105,0



См. рисунок 1

Газ

-

60,0



5 Моноблок с котлом ТГМ-94 и турбинами К-150-130, К-160-130

Мазут

-

60,0



-

Газ

-





6 Моноблок с котлами ТП-100, ТП-100А и турбиной К-200-130

Уголь донецкий ГСШ, уголь донецкий АШ,

Жидкое

130,0



10-15*

донецкий Т

Жидкое

140,0



См. рисунок 1

7 Моноблок с котлом ТП-109 и турбинами К-200-130, К-210-130

Уголь донецкий Г и Д, промпродукт, шлам

Твёрдое

140,0



10-15*

8 Дубль-блок с котлами ТП-101 и турбинами К-200-130, К-210-130

Эстонские сланцы

Твёрдое

80,0 (для двух корпусов)



-

9 Дубль-блок с котлами ТП-67 и турбиной К-180-130

Эстонские сланцы

Твёрдое

80,0 (для двух корпусов)



-

10 Моноблок с котлом ПК-33 и турбинами К-180-130, К-205-130

Уголь экибастузский,

Твердое

140,0



-

подмосковный,

Твёрдое

140,0



-

челябинский.

Твёрдое

130,0



-

Газ

-

100,0



-

11 Дубль-блок с котлами ПК-40-1, ПК-40-2 и турбиной К-200-130

Уголь кузнецкий Г, хакасский

Жидкое

140,0 (для двух корпусов)



-

12 Дубль-блок с котлами ПК-47,

Мазут

-

120,0



-

ПК-47-2, ПК-47-3 и турбинами К-200-130, К-205-130

Газ

-

(для двух корпусов)





13 Моноблок с котлами ТМ-104, ТГ-104, ТГМ-104 и турбинами К-210-130, К-180/210-130, К-200-130

Мазут

-

80,0



-

Газ

-







14 Моноблок с котлом ТГМЕ-206

Мазут

-

80,0



-

и турбиной К-210-130

Газ

-







15 Моноблок с котлом ТПЕ-214 и турбинами К-210-130, Т-180/210-130

Уголь нерюнгринский, кузнецкий Г

Твёрдое

140,0

470,0

10

16 Моноблок с котлом ТПЕ-215

Газ.

-

80,0





и турбиной К-210-130

Уголь: нерюнгринский,

Твёрдое

140,0







тунгуйский,

То же

140,0







канско-ачинский

-"-

120,0





17 Моноблок с котлом ТПЕ-216 и турбиной К-225-12,8

Уголь харанорский Б

Твёрдое

120,0





18 Моноблок с котлом БКЗ-670-140 и турбиной К-210-130

Уголь лучегорский Б

Твёрдое

120,0



-

19 Моноблок с котлом БКЗ-640-140 и турбиной К-210-130

Уголь холбольджинский, канско-ачинский

Жидкое

100,0



-

20 Моноблок с котлом ТП-208 и турбиной К-210-130

Уголь интинский, подмосковный.

Твёрдое

125,0



-



Газ

-

80,0



-

21 Моноблок с котлом ТП-108 и турбиной К-200-130

Уголь подмосковный, торф

Твёрдое

110,0





Газ

-

80,0





22 Моноблок с котлом ТПП-110 и турбиной К-300-240

Уголь донецкий АШ, кузнецкий Т.

Жидкое

225,0



См. рисунок 1



Газ

-

150,0





23 Дубль-блок с котлами ТПП-210 и турбиной К-300-240

Уголь донецкий АШ.

Жидкое

225 (для двух корпусов)



См. рисунок 1

Газ

-

150 (для двух корпусов)





24 Дубль-блок с котлами ТПП-210А и турбинами К-300-240,

Т-250-240

Уголь донецкий АШ,

Жидкое

210,0 (для двух корпусов)

700,0

См. рисунок 1

уголь кузнецкий Т.

Жидкое

180,0

600,0

См. рисунок 2

Газ

-

180,0 (для двух корпусов)

600,0

25 Дубль-блок с котлами П-50 и турбиной К-300-240

Уголь кузнецкий Т.

Жидкое

210,0 (для двух корпусов)



См. рисунок 2



Газ

-

120,0 (для двух корпусов)





26 Дубль-блок с котлами ПК-39, ПК-39-1, ПК-39-2 и турбиной К-300-240

Уголь экибастузский

Твёрдое

210,0 (для двух корпусов)



-

27 Моноблоки с котлами ТПП-312, нереконструированными котлами ТПП-312А и турбиной К-300-240

Уголь донецкий ГСШ

Жидкое

190,0



10-15*

Газ

-

190,0



-

28 Моноблок с реконструированным котлом ТПП-312А и турбиной К-300-240

Уголь донецкий ГСШ.

Жидкое

190,0



10-15*

Газ

-

150,0



-

29 Моноблок с котлом П-59 и турбиной К-300-240

Уголь подмосковный, берёзовский

Твёрдое

150,0



-

30 Дубль-блок с котлами

Мазут.

-

120,0



-

ПК-41, ПК-41-1 и турбиной К-300-240

Газ

-

(для двух корпусов)





31 Дубль-блок с котлами

Мазут.

-

120,0



-

ТГМП-114 и турбиной К-300-240

Газ

-

(для двух корпусов)





32 Моноблок с котлами ТГМП-314, ТГМП-314П с реконструированной НРЧ и разделёнными СРЧ и ВРЧ и турбиной К-300-240

Мазут.

-

120,0





Газ

-







33 Моноблок с котлами ТГМП-314 с нереконструированной НРЧ, ТГМП-314А, ТГМП-314Б, ТГМП-314П с объединёнными СРЧ и ВРЧ и турбинами К-300-240, Т-250-240

Мазут.

-







Газ

-











150,0











500,0



34 Моноблок с котлом

Мазут.

-







ТГМП-324 и турбиной К-300-240

Газ

-

100,0





35 Моноблок с котлами ТГМП-344А и ТГМП-344А (полуподовый) с турбинами К-300-240, Т-250-240

Мазут

-







Газ

-

120,0

400,0



36 Моноблок с котлом П-74 и турбиной К-300-240

Газ

-

150,0





37 Моноблок с котлами П-57, П-57-2, П-57-3, П-57-3М и турбиной К-500-240

Уголь экибастузский

Твёрдое

325,0



-

38 Дубль-блок с котлами П-49 и турбиной К-500-240

Уголь назаровский

Жидкое

320,0 (для двух корпусов)



-

39 Моноблок с котлом ТГМП-204 и турбиной К-800-240

Мазут, газ

-

440,0



-

40 Моноблок с котлами ТГМП-204П и ТГМП-204ХЛ с турбиной К-800-240

Мазут.

-

400,0



-

Газ

-

360,0





41 Моноблок с котлом П-67 и турбиной К-800-240

Уголь березовский

Твердое

450,0



-

42 Моноблок с котлом ТПП-804 и турбиной К-800-240

Газ

-

270,0



-

43 Моноблок с котлом ТГМП-1202 и турбиной К-1200-240-3

Мазут, газ

-

700,0



-

* Соответственно для угля с теплотой сгорания 4500-3900 ккал/кг (1,08-0,93 МДж/кг).
