Изменение № I ГОСТ 2.604-68 Единая система конструкторской документации. Чертежи ремонтные
Постановлением Государственного комитета СССР по стандартам от 16.04.84 № 1311 срок введения установлен с 01.01.85
Под обозначением стандарта на обложке и первой странице указать обозначение: (СТ СЭВ 4069-83).
Вводную часть дополнить абзацем: «Стандарт полностью соответствует СТ СЭВ 4069-83».
Пункт 2.4
изложить в новой редакции: «2.4. Па ремонтных чертежах предельные отклонения
линейных размеров указываются числовыми значениями, например, Æ18
018, Æ12
или условными
буквенными обозначениями с последующим указанием в скобках их цифрового
значения, например, Æ18Н7
, Æ12е8
».
Пункт 2.5. Первый абзац изложить в новой редакции: «На ремонтных чертежах поверхности, подлежащие обработке при ремонте, выполняют основной сплошной толстой линией, остальная часть изображения - сплошной тонкой линией (черт. 1»;

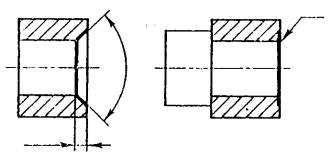

чертеж 2 заменить новым:
Черт. 2

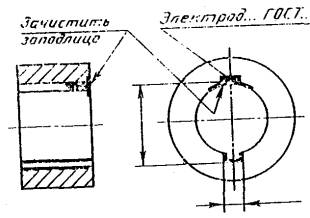

Пункт 2.6. Чертеж 3 заменить новым:
Черт. 3
Пункт 2.7. Чертеж 4 заменить новым:
Черт. 4
Пункт 2.8 (кроме черт. 5) изложить в новой редакции: «2.8. Если при ремонте детали удаляют изношенную часть и заменяют ее новой (черт. 5), то удаляемую часть изображают тонкой штрих-пунктирной линией с двумя точками (черт. 6).
Черт. 6
2,5
Пункт 2.10. Чертеж 7. Исключить обозначение шероховатости: \/ ;. надпись на выносной линии изложить в новой редакции: «Уменьшение диаметра d
размер
но рабочему чертежу
допускается до 16,5
мм»;
чертеж 8. Таблицу изложить в новой редакции:
мм
|
Условное обозначение размера |
Размер по рабочему чертежу |
Категория ремонтного размера |
||
|
I |
II |
III |
||
|
А |
|
|
|
|
Пунктами 2.15. 2.17 изложить в новой редакции: «2.15. Если при ремонте детали в нее входят дополнительные детали (втулку, стопорный винт и т.п.) или монолитную деталь при ремонте заменяют деталью, состоящей из нескольких составных частей, то ремонтный чертеж выполняют как сборочный.
2.17. Предельные отклонения размеров 14 - 17 квалитетов проставляют на ремонтных чертежах с округлением до десятых долей миллиметра».
Пункт 2.18. Чертеж 9. Надпись на выносной линии изложить в новой редакции: «Уменьшение диаметра D (размер по рабочему чертежу Æ20h6)) допускается до 19,8 мм. Сопряженную втулку АБВГ.XXXXXX.132Р изготовить по чертежу АБВГ.ХХХХХХ.132Р с сохранением посадки».
Приложение. Пример заполнения спецификации Р. Графа «Формат». Заменить обозначения формата: 24 па А1, 12 на A3, 11 на А4 (3 раза).
(ИУС № 7 1984 г.)
|
|
