ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ С ДВУМЯ ПЕРЕХОДАМИ

Основные размеры

ГОСТ 8950-75*
(СТ СЭВ 3300-81)

Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ С ДВУМЯ ПЕРЕХОДАМИ

Основные размеры

Ductile iron fittings with
parallel thread for pipelines. Tees with two passages.
Basic dimensions

ГОСТ
8950-75*

(СТ СЭВ 3300-81)

Взамен
ГОСТ 8950-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

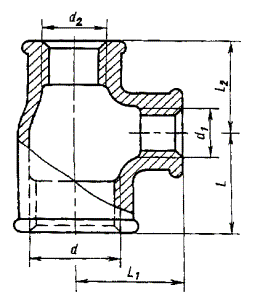

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3300-81.

Примечание. Чертеж не определяет конструкцию тройника.

Размеры в мм

Условный проход

Dy ´ Dy1 ´ Dy2

Резьба

L

L1

L2

Масса без покрытия, кг, не более*

d

d1

d2

Вариант по ГОСТ 8944-75

1

2

20´15´15

G 3/4 - В

G 1/2 - В

G 1/2 - В

30

31

28

0,158

0,169

20´20´15

G 3/4 - В

G 3/4 - В

G 1/2 - В

33

33

31

0,185

0,198

25´20´15

G 1 - В

G 3/4 - В

G 1/2 - В

35

36

31

0,215

0,232

25´15´20

G 1 - В

G 1/2 - В

G 3/4 - В

32

34

30

0,215

0,232

25´20´20

G 1 - В

G 3/4 - В

G 3/4 - В

35

36

33

0,246

0,266

25´25´15

G 1 - В

G 1 - В

G 1/2 - В

38

38

34

0,251

0,270

25´25´20

G 1 - В

G 1 - В

G 3/4 - В

38

38

36

0,255

0,276

32´20´20

G 11/4 - В

G 3/4 - В

G 3/4 - В

36

41

33

0,299

0,331

32´20´25

G 11/4 - В

G 3/4 - В

G 1 - В

36

41

35

0,329

0,356

32´25´25

G 11/4 - В

G 1 - В

G 1 - В

40

42

38

0,374

0,408

40´25´32

G 11/2 - В

G 1 - В

G 11/4 - В

42

46

40

0,477

0,518

* Для справок

Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.

Примеры условных обозначений

Тройника с двумя переходами без покрытия с Dy 25 мм на Dy1 15 мм и Dy2 20 мм:

Тройник 25 ´ 15 ´ 20 ГОСТ 8950 - 75

То же, с цинковым покрытием:

Тройник Ц-25´ 15´ 20 ГОСТ 8950 - 75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
