ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУЧНАЯ ДУГОВАЯ СВАРКА.
СОЕДИНЕНИЯ СВАРНЫЕ

Основные типы, конструктивные элементы
и размеры

ГОСТ 5264-80

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУЧНАЯ ДУГОВАЯ СВАРКА.

СОЕДИНЕНИЯ СВАРНЫЕ

Основные типы, конструктивные элементы и размеры

Manual are welding. Welding joints.

Main types, design elements and dimensions

ГОСТ
5264-80*

Взамен
ГОСТ 5264-69

Срок действия с 01.07. 81.г.

1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых ручной и дуговой сваркой.

Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.

2. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

3. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 54.

Таблица 1

Тип соединения

Форма подготовленных кромок

Характер сварного шва

Форма поперечного сечения

Толщина свариваемых деталей, мм

Условное обозначение соединения

подготовленных кромок

сварного шва

Стыковое

С отбортовкой кромок

Односторонний

1 - 4

С1

1 - 12

С28

С отбортовкой одной кромки

1 - 4

С3

Без скоса кромок

С2

Односторонний на съемной подкладке

1 - 4

С4

Односторонний на остающейся подкладке

С5

Односторонний замковый

1 - 4

С6

Двухсторонний



2 - 5

С7

Без скоса кромок с последующей дорожкой

6 - 12

С42





Со скосом одной кромки

Односторонний

3 - 60

С8

Односторонний на съемной подкладке

С9

Односторонний на остающейся подкладке

C10

Односторонний замковый

C11

Двухсторонний

C12

С криволинейным скосом одной кромки

15 - 100

C13

С ломаным скосом одной кромки

C14

С двумя симметричными скосами одной кромки

8 - 100

C15

С двумя симметричными криволинейными скосами одной кромки

30 - 120

C16

С двумя симметричными скосами одной кромки

12 - 100

C43

Со скосом кромок

Односторонний

3 - 60

С17

Односторонний на съемной подкладке

С18

Со скосом кромок

Односторонний на остающейся подкладке

6 - 100

С19

Односторонний замковый

3 - 60

С20

Двусторонний

С21

Со скосом кромок с последующей дорожкой

8 - 40

С45



С криволинейным скосом кромок

15 - 120

С23

С ломаным скосом кромок

С24

С двумя симметричными скосами кромок

8 - 120

С25

С двумя симметричными криволинейными скосами кромок

30 - 175

С26

С двумя симметричными ломаными скосами кромок

30 - 75

С27

С двумя несимметричными скосами кромок

12 - 120

С39

С40

Угловое

С отбортовкой одной кромки

Односторонний

1 - 4

У1

1 - 12

У2

Без скоса кромок

1 - 6

У4

1 - 30

Двусторонний

2 - 8

У5

2 - 30

Со скосом одной кромки

Односторонний

3 - 60

У6

Двусторонний

У7

С двумя симметричными скосами одной кромки

8 - 100

У8

Со скосом кромок

Односторонний

3 - 60

У9

Двусторонний

У10

Тавровое

Без скоса кромок

Односторонний

2 - 10

Т1

Двусторонний

Т3

Со скосом одной кромки

Односторонний

3 - 60

Т6

Двусторонний

Т7

С криволинейным скосом одной кромки

15 - 100

Т2

С двумя симметричными скосами одной кромки

8 - 100

Т8

12 - 100

Т9

С двумя симметричными криволинейными скосами одной кромки

30 - 120

Т5

Нахлесточное

Без скоса кромок

Односторонний

2 - 60

Н1

Двусторонний

Н2

Таблица 2

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

b

R

i

e, не более

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

С1

От 1 до 2

0

+0,5

От s до 2s

От s до 3s

2s + 3

Св. 2 до 4

+1,0

* размер для справок

Таблица 3

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

R

e, не более

g

подготавливаемых кромок свариваемых деталей

сварного шва



Номин

Пред. откл.

С28

От 1 до 2

От s до 2s

3s + 2

0

+1

Св. 2 до 6

2s + 3

Св. 6 до 9

+2

Св. 9 до 12

2s + 4

+3

Таблица 4

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

b

R

i

e, не более

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

С3

От 1 до 2

0

+0,5

От s до 2s

От s до 3s

2s + 3

Св. 2 до 4

+1,0

* размер для справок

Таблица 5

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

e, не более

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С2

От 1,0 до 1,5

0

+0,5

6

1,0

±0,5

Св. 1,5 до 3,0

1

±1,0

7

1,5

±1,0

Св. 3,0 до 4,0

2

+1,0

-0,5

8

2,0

Таблица 6

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

e, не более

e1, не более

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред откл.

Номин.

Пред откл.

С4

От 1,0 до 1,5

0

+0,5

6

4

1,0

±0,5

Св. 1,5 до 3,0

1

±1,0

7

6

1,5

±1,0

Св. 3,0 до 4,0

2

+1,0

-0,5

8

2,0



Таблица 7

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

e, не более

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С5

От 1,0 до 1,5

0

+0,5

6

1,0

±0,5

Св. 1,5 до 3,0

1

±1,0

7

1,5

±1,0

Св. 3,0 до 4,0

2

+1,0

-0,5

8

2,0

Таблица 8

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

e, не более

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С6

От 1,0 до 1,5

0

+0,5

6

1,0

±0,5

Св. 1,5 до 3,0

1

±1,0

7

1,5

±1,0

Св. 3,0 до 4,0

2

+1,0

-0,5

8

2,0

Таблица 9

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

e, не более

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

С7

2

2

±1,0

8

1,5

Св. 2 до 4

9

Св. 4 до 5

+1,5

-1,6

10

2,0

Таблица 10

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

h

±1

f

±1

e, не более

e1, не более

подготавливаемых кромок свариваемых деталей

сварного шва

С42

От 6 до 8

4

7

10

12

Св. 8 до 10

6

9

12

14

Св. 10 до 12

8

11

14

16

Таблица 11

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С8

От 3 до 5

8

+0,5

1,0

±0,5

Св. 5 до 8

12

±2

0,5

±1,5

-0,5

Св. 8 до 11

16

Св. 11 до 14

20

Св. 14 до 17

24

±3

+2,0

-0,5

Св. 17 до 20

28

Св. 20 до 24

32

Св. 24 до 28

35

Св. 28 до 32

38

Св. 32 до 36

41

Св. 36 до 40

44

Св. 40 до 44

49

±4

Св. 44 до 48

53

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

64

Таблица 12

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b

±1

e

e1

±2

g

подготавливаемых кромок свариваемых деталей

сварного шва

Номин.

Пред откл.

Номин

Пред откл.

С9

От 3 до 5

3

10

±2

4

0,5

+1,5

±0,5

Св. 5 до 8

14

Св. 8 до 11

4

18

Св. 11 до 14

22

6

Св. 14 до 17

5

26

±3

+2,0

-0,5

Св. 17 до 20

30

Св. 20 до 24

34

8

Св. 24 до 28

38

Св. 28 до 32

41

Св. 32 до 36

44

Св. 36 до 40

49

Св. 40 до 44

53

±4

Св. 44 до 48

56

Св. 48 до 52

60

Св. 52 до 56

64

Св. 56 до 60

68

Таблица 13

Размеры, мм

Условное обозначение

сварного соединения

Конструктивные элементы

s = s1

b

±1

е

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С10

От 3 до 5

3

10

±2

0,5

±1,5

-0,5

Св. 5 до 8

14

Св. 8до11

4

18

Св. 11 до 14

22

Св. 14 до 17

5

26

±3

+2,0

-0,5

Св. 17 до 20

30

Св. 20 до 24

34

Св. 24 до 28

38

Св. 28 до 32

41

Св. 32 до 36

44

Св. 36 до 40

49

Св. 40 до 44

53

±4

Св. 44 до 48

56

Св. 48 до 52

60

Св. 52 до 56

64

Св. 56 до 60

68

Таблица 14

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

b

±1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С11

От 3 до 5

3

10

±2

0,5

+1,5

-0,5

Св. 5 до 8

14

Св. 8 до 11

4

18

Св. 11 до 14

22

Св. 14 до 17

5

26

±3

+2,0

-0,5

Св. 17 до 20

30

Св. 20 до 24

34

Св. 24 до 28

38

Св. 28 до 32

41

Св. 32 до 36

44

Св. 36 до 40

49

Св. 40 до 44

53

±4

Св. 44 до 48

56

Св. 48 до 52

60

Св. 52 до 56

64

Св. 56 до 60

68

Таблица 15

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

e1±2

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С12

От 3 до 5

8

±2

8

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

10

Св. 11 до 14

20

Св. 14 до 17

24

±3

+2,0

-0,5

Св. 17 до 20

28

Св. 20 до 24

32

Св. 24 до 28

35

Св. 28 до 32

38

Св. 32 до 36

41

12

Св. 36 до 40

44

Св. 40 до 44

49

±4

Св. 44 до 48

53

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

64

Таблица 16

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

R±1

e

e1±2

s = s1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С13

От 15 до 17

8

16

±3

10

0,5

+2,0

-0,5

Св. 17 до 20

17

Св. 20 до 24

18

Св. 24 до 28

19

Св. 28 до 32

20

Св. 32 до 36

22

12

Св. 36 до 40

24

Св. 40 до 44

26

±4

Св. 44 до 48

28

Св. 48 до 52

30

Св. 52 до 56

32

Св. 56 до 60

34

Св. 60 до 64

10

36

±5

14

+3,0

-0,5

Св. 64 до 70

38

Св. 70 до 76

40

Св. 76 до 82

42

Св. 82 до 88

44

Св. 88 до 94

46

Св. 94 до 100

48

Таблица 17

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

h1±1

e

e1±2

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Предв. откл.

С14

От 15 до 17

10

16

±3

10

0,5

+2,0

-0,5

Св. 17 до 20

17

Св. 20 до 24

18

Св. 24 до 28

19

Св. 28 до 32

20

Св. 32 до 36

12

22

12

Св. 36 до 40

24

Св. 40 до 44

26

±4

Св. 44 до 48

28

Св. 48 до 52

30

Св. 52 до 56

32

Св. 56 до 60

34

Св. 60 до 64

36

±5

14

+3,0

-0,5

Св. 64 до 70

38

Св. 70 до 76

40

Св. 76 до 82

42

Св. 82 до 88

44

Св. 88 до 94

46

Св. 94 до 100

48

Таблица 18

Размеры, мм

Условное обозначение

сварного соединения

Конструктивные элементы

s = s1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С15

От 8 до 11

10

±2

0,5

+1,5

-0,5

Св. 11 до 14

12

±3

+2,0

-0,5

Св. 14 до 17

14

Св. 17 до 20

16

Св. 20 до 24

18

Св. 24 до 28

20

Св. 28 до 32

22

Св. 32 до 36

24

Св. 36 до 40

26

Св. 49 до 44

28

Св. 44 до 48

30

Св. 48 до 52

32

Св. 52 до 56

34

Св. 56 до 60

36

Св. 60 до 64

39

±4

-3,0

-0,5

Св. 64 до 70

42

Св. 70 до 76

45

Св. 76 до 82

48

Св. 82 до 88

51

Св. 88 до 94

54

Св. 94 до 100

58

Таблица 19

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s = s1

R±1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

C16

От 30 до 32

8

16

±3

0,5

+2,0

-0,5

Св. 32 до 36

17

Св. 36 до 40

18

Св. 40 до 44

19

Св. 44 до 48

20

Св. 48 до 52

21

Св. 52 до 56

22

Св. 56 до 60

23

Св. 60 до 64

10

24

±4

+3,0

-0,5

Св. 64 до 70

25

Св. 70 до 76

26

Св. 76 до 82

27

Св. 82 до 88

28

Св. 88 до 94

29

Св. 94 до 100

30

Св. 100 до 106

32

Св. 106 до 112

34

Св. 112 до 118

36

Св. 118 до 120

38

Таблица 20

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

e1

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

С43

От 12 до 14

18

±2

15

±2

0,5

+1,5

-0,5

Св. 14 до 17

19

±3

16

+2,0

-0,5

Св. 17 до 20

20

17

Св. 20 до 24

22

18

Св. 24 до 28

24

19

Св. 28 до 32

27

20

Св. 32 до 36

30

21

Св. 36 до 40

33

22

Св. 40 до 44

36

23

Св. 44 до 48

39

25

Св. 48 до 52

42

27

Св. 52 до 56

45

29

Св. 56 до 60

48

31

Св. 60 до 64

51

±4

33

±3

+3,0

-0,5

Св. 64 до 70

54

35

Св. 70 до 76

57

37

Св. 76 до 82

60

39

Св. 82 до 88

63

41

Св. 88 до 94

66

43

Св. 94 до 100

69

45

Таблица 21

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С17

От 3 до 5

8

±2

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

Св. 11 до 14

19

+2,0

-0,5

Св. 14 до 17

22

±3

Св. 17 до 20

26

Св. 20 до 24

30

Св. 24 до 28

34

Св. 28 до 32

38

Св. 32 до 36

42

Св. 36 до 40

47

Св. 49 до 44

52

±4

Св. 44 до 48

54

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

65

Таблица 22

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

b±1

e

e1±1

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С18

От 3 до 5

3

10

±2

4

0,5

+1,5

-0,5

Св. 5 до 8

16

Св. 8 до 11

4

20

Св. 11 до 14

24

6

Св. 14 до 17

5

28

±3

+2,0

-0,5

Св. 17 до 20

32

Св. 20 до 24

36

8

Св. 24 до 28

40

Св. 28 до 32

44

Св. 32 до 36

48

Св. 36 до 40

50

Св. 40 до 44

54

±4

Св. 44 до 48

56

Св. 48 до 52

60

Св. 52 до 56

63

Св. 56 до 60

68

Таблица 23

Размеры, мм

Условное обозначение

сварного элемента

Конструктивные элементы

s = s1

b±1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

C19

От 6 до 10

8

17

±2

0,5

+1,5

-0,5

Св. 10 до 14

19

Св. 14 до 18

22

±3

+2,0

-0,5

Св. 18 до 22

24

Св. 22 до 26

12

26

Св. 26 до 30

28

Св. 30 до 35

30

Св. 35 до 40

32

Св. 40 до 47

34

±4

Св. 47 до 54

36

Св. 54 до 60

38

Св. 60 до 66

40

±5

+3,0

-0,5

Св. 66 до 72

44

Св. 72 до 78

48

Св. 78 до 85

52

Св. 85 до 92

56

Св. 92 до 100

60

Таблица 24

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s

b±1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

C20

От 3 до 5

3

10

±2

0,5

+1,5

-0,5

Св. 5 до 8

16

Св. 8 до 11

4

20

Св. 11 до 14

24

Св. 14 до 17

5

28

±3

+2,0

-0,5

Св. 17 до 20

32

Св. 20 до 24

36

Св. 24 до 28

40

Св. 28 до 32

44

Св. 32 до 36

48

Св. 36 до 40

50

Св. 40 до 44

54

±4

Св. 44 до 48

56

Св. 48 до 52

60

Св. 52 до 56

63

Св. 56 до 60

68

Таблица 25

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

e1±2

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С21

От 3 до 5

8

±2

8

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

10

Св. 11 до 14

19

Св. 14 до 17

22

±3

+2,0

-0,5

Св. 17 до 20

26

Св. 20 до 24

30

Св. 24 до 28

34

Св. 28 до 32

38

Св. 32 до 36

42

12

Св. 36 до 40

47

Св. 40 до 44

52

±4

Св. 44 до 48

54

Св. 48 до 52

56

Св. 52 до 56

60

Таблица 26

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

c

+2

-1

h

+2

-1

f

+2

-1

e

e1

±2

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл

C45

От 8 до 11

4

6

12

14

±2

18

0,5

+1,5

-0,5

Св. 11 до 14

16

Св. 14 до 17

20

±3

+2,0

-0,5

Св. 17 до 20

7

9

14

24

20

Св. 20 до 24

27

Св. 24 до 28

30

Св. 28 до 32

10

12

16

34

22

Св. 32 до 36

36

Св. 36 до 40

38

Таблица 27

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

e1±2

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С23

От 15 до 17

26

±3

10

0,5

+2,0

-0,5

Св. 17 до 20

28

Св. 20 до 24

30

Св. 24 до 28

32

Св. 28 до 32

33

Св. 32 до 36

34

12

Св. 36 до 40

35

Св. 40 до 44

36

±4

Св. 44 до 48

38

Св. 48 до 52

40

Св. 52 до 56

42

Св. 56 до 60

44

Св. 60 до 64

46

±5

14

+3,0

-0,5

Св. 64 до 70

48

Св. 70 до 76

50

Св. 76 до 82

52

Св. 82 до 88

54

Св. 88 до 94

56

Св. 94 до 100

60

Таблица 28

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

e1±2

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С24

От 15 до 17

24

±3

10

0,5

+2,0

-0,5

Св. 17 до 20

26

Св. 20 до 24

28

Св. 24 до 28

30

Св. 28 до 32

32

Св. 32 до 36

34

12

Св. 36 до 40

36

Св. 40 до 44

38

±4

Св. 44 до 48

40

Св. 48 до 52

42

Св. 52 до 56

44

Св. 56 до 60

46

Св. 60 до 64

48

±5

14

+3,0

-0,5

Св. 64 до 70

50

Св. 70 до 76

52

Св. 76 до 82

54

Св. 82 до 88

56

Св. 88 до 94

58

Св. 94 до 100

60

Таблица 29

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С25

Св. 8 до 11

10

±2

0,5

+1,5

-0,5

Св. 11 до 14

12

Св. 14 до 17

14

±3

+2,0

-0,5

Св. 17 до 20

16

Св. 20 до 24

18

Св. 24 до 28

20

Св. 28 до 32

22

Св. 32 до 36

24

Св. 36 до 40

26

Св. 49 до 44

28

Св. 44 до 48

30

Св. 48 до 52

32

Св. 52 до 56

34

Св. 56 до 60

36

Св. 60 до 64

39

±4

+3,0

-0,5

Св. 64 до 70

42

Св. 70 до 76

45

Св. 76 до 82

48

Св. 82 до 88

51

Св. 88 до 94

54

Св. 94 до 100

57

Св. 100 до 106

60

Св. 106 до 112

63

Св. 112 до 118

66

Св. 118 до 120

68

Таблица 30

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s = s1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

С26

От 30 до 34

23

±3

0,5

+2,0

-0,5

Св. 34 до 38

24

Св. 38 до 42

25

Св. 42 до 46

26

Св. 46 до 50

27

Св. 50 до 54

28

Св. 54 до 60

29

Св. 60 до 66

31



+3,0

-0,5

Св. 66 до 72

33



Св. 72 до 78

34



Св. 78 до 84

36



Св. 84 до 90

38

±4

Св. 90 до 96

40



Св. 96 до 100

42



Св. 100 до 108

44



Св. 108 до 116

46



Св. 116 до 124

48



Св. 124 до 132

50

±5

Св. 132 до 140

52

Св. 140 до 148

54

Св. 148 до 156

56

Св. 156 до 164

60

Св. 164 до 170

64

Св. 170 до 175

68

Таблица 31

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s = s1

h±1

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

C27

От 30 до 34

8

17

±3

0,5

+2,0

-0,5

Св. 34 до 38

18

Св. 38 до 42

20

Св. 42 до 46

21

Св. 46 до 50

22

Св. 50 до 54

23

Св. 54 до 60

25

Св. 60 до 66

12

28

±4

+3,0

-0,5

Св. 66 до 72

30

Св. 72 до 78

32

Св. 78 до 84

34

Св. 84 до 90

36

Св. 90 до 96

38

Св. 96 до 100

40

Св. 100 до 108

42

Св. 108 до 116

20

44

Св. 116 до 124

46

Св. 124 до 132

50

±5

Св. 132 до 140

54

Св. 140 до 148

57

Св. 148 до 156

60

Св. 156 до 164

64

Св. 164 до 170

68

Св. 170 до 175

72

Таблица 32

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s = s1

e

e1

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

C39

От 12 до 14

16

±2

11

±2

0,5

+1,5

-0,5

Св. 14 до 17

18

±3

12

+2,0

-0,5

Св. 17 до 20

20

13

Св. 20 до 24

22

14

Св. 24 до 28

25

16

Св. 28 до 32

28

18

Св. 32 до 36

30

20

Св. 36 до 40

32

22

Св. 40 до 44

35

24

Св. 44 до 48

38

25

Св. 48 до 52

41

26

Св. 52 до 56

44

27

Св. 56 до 60

47

28

Св. 60 до 64

49

±4

29

±3

+3,0

-0,5

Св. 64 до 70

51

30

Св. 70 до 76

53

31

Св. 76 до 82

55

32

Св. 82 до 88

57

33

Св. 88 до 94

60

34

Св. 94 до 100

63

35

Св. 100 до 106

66

36

Св. 106 до 112

69

38

Св. 112 до 118

72

40

Св. 118 до 120

75

42

Таблица 33

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s = s1

e

e1

g = g1

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

C40

От 12 до 14

20

±2

10

±2

0,5

+1,5

-0,5

Св. 14 до 17

22

±3

11

+2,0

-0,5

Св. 17 до 20

23

12

Св. 20 до 24

24

13

Св. 24 до 28

25

14

Св. 28 до 32

26

15

Св. 32 до 36

27

16

Св. 36 до 40

28

18

Св. 40 до 44

29

20

Св. 44 до 48

30

21

Св. 48 до 52

31

23

Св. 52 до 56

32

25

Св. 56 до 60

33

27

Св. 60 до 64

34

±4

29

±3

+3,0

-0,5

Св. 64 до 70

36

30

Св. 70 до 76

38

31

Св. 76 до 82

40

32

Св. 82 до 88

42

34

Св. 88 до 94

44

36

Св. 94 до 100

47

38

Св. 100 до 106

50

40

Св. 106 до 112

52

42

Св. 112 до 118

54

44

Св. 118 до 120

56

46

Таблица 34

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

b

R

i

e, не более



подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

У1

От 1 до 2

0

+0,5

От s

до 2s

От s

до 3s

2s + 3



Св. 2 до 4

+1,0



* Размер для справок.

Таблица 35

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

R

e, не более

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

У2

От 1 до 2

От s

до 2 s

5

0

+1

Св. 2 до 6

7

+2

Св. 6 до 9

13

Св. 9 до 12

17

Таблица 36

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

n

b

е, не более



подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

У4

От 0,1 до 1,5

От 0

до 0,5s

0

+0,5

6



Св. 1,5 до 3,0

+1,0

8



Св. 3,0 до 5,0

+2,0

10



Св. 5,0 до 6,0

12



Таблица 37

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

n

b

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

У4

От 0,1 до 1,5

От 0,5s

до s

0

+0,5

Св. 1,5 до 3,0

+1,0

Св. 3,0 до 30,0

+2,0

Таблица 38

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

n

b

е, не более



подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

У5

От 2 до 3

От 0

до 0,5s

0

+1

8



Св. 3 до 5

+2

10



Св. 5 до 6

12



Св. 6 до 8

14



Таблица 39

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

n

b

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

У5

От 2 до 3

От 0,5s

до s

0

+1

Св. 3 до 30

+2

Таблица 40

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. окл.

Номин.

Пред. откл.

У6

От 3 до 5

8

±2

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

Св. 11 до 14

20

Св. 14 до 17

24

±3

+2,0

-0,5

Св. 17 до 20

28

Св. 20 до 24

32

Св. 24 до 28

35

Св. 28 до 32

38

Св. 32 до 36

41

Св. 36 до 40

44

Св. 40 до 44

49

±4

Св. 44 до 48

53

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

64

Таблица 41

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. окл.

Номин.

Пред. откл.

У7

От 3 до 5

8

±2

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

Св. 11 до 14

20

Св. 14 до 17

24

±3

+2,0

-0,5

Св. 17 до 20

28

Св. 20 до 24

32

Св. 24 до 28

35

Св. 28 до 32

38

Св. 32 до 36

41

Св. 36 до 40

44

Св. 40 до 44

49

±4

Св. 44 до 48

53

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

64

Таблица 42

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s

e

e1

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

У8

От 8 до 11

10

±2

9

±2

0,5

+1,5

-0,5

Св. 11 до 14

12

11

Св. 14 до 17

14

±3

12

±2

+2,0

-0,5

Св. 17 до 20

16

14

Св. 20 до 24

18

16

Св. 24 до 28

20

18

Св. 28 до 32

22

20

Св. 32 до 36

24

22

Св. 36 до 40

26

24

Св. 40 до 44

28

26

Св. 44 до 48

30

28

Св. 48 до 52

32

30

Св. 52 до 56

34

32

Св. 56 до 60

36

34

Св. 60 до 64

39

±4

37

±4

+3,0

-0,5

Св. 64 до 70

42

40

Св. 70 до 76

45

43

Св. 76 до 82



46

Св. 82 до 88



48

Св. 88 до 94

54

52

Св. 94 до 100

58

56

Таблица 43

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

У9

От 3 до 5

8

±2

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

Св. 11 до 14

19

Св. 14 до 17

22

±3

+2,0

-0,5

Св. 17 до 20

26

Св. 20 до 24

30

Св. 24 до 28

34

Св. 28 до 32

38

Св. 32 до 36

42

Св. 36 до 40

47

Св. 40 до 44

52

±4

Св. 44 до 48

54

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

65

Таблица 44

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

e

g

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Номин.

Пред. откл.

У10

От 3 до 5

8

±2

0,5

+1,5

-0,5

Св. 5 до 8

12

Св. 8 до 11

16

Св. 11 до 14

19

Св. 14 до 17

22

±3

+2,0

-0,5

Св. 17 до 20

26

Св. 20 до 24

30

Св. 24 до 28

34

Св. 28 до 32

38

Св. 32 до 36

42

Св. 36 до 40

47

Св. 40 до 44

52

±4

Св. 44 до 48

54

Св. 48 до 52

56

Св. 52 до 56

60

Св. 56 до 60

64

Таблица 45

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

b

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

Т1

От 2 до 3

0

+1

Св. 3 до 15

+2

Св. 15 до 40

+3

Таблица 46

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

b

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

Т3

От 2 до 3

0

+1

Св. 3 до 15

+2

Св. 15 до 40

+3

Таблица 47

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

e

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Т6

От 3 до 5

7

±2

Св. 5 до 8

10

Св. 8 до 11

14

Св. 11 до 14

18

Св. 14 до 17

22

±3

Св. 17 до 20

26

Св. 20 до 24

30

Св. 24 до 28

33

Св. 28 до 32

36

Св. 32 до 36

40

Св. 36 до 40

44

Св. 40 до 44

47

±4

Св. 44 до 48

50

Св. 48 до 52

54

Св. 52 до 56

58

Св. 56 до 60

62

Таблица 48

Размеры, мм

Условное обозначение сварного соединения

Конструктивные элементы

s

e

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Т7

От 3 до 5

7

±2

Св. 5 до 8

10

Св. 8 до 11

14

Св. 11 до 14

18

Св. 14 до 17

22

±3

Св. 17 до 20

26

Св. 20 до 24

30

Св. 24 до 28

33

Св. 28 до 32

36

Св. 32 до 36

40

Св. 36 до 40

44

Св. 40 до 44

47

±4

Св. 44 до 48

50

Св. 48 до 52

54

Св. 52 до 56

58

Св. 56 до 60

62

Таблица 49

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s

R±1

e

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Т2

От 15 до 17

8

14

±3

Св. 17 до 20

15

Св. 20 до 24

16

Св. 24 до 28

17

Св. 28 до 32

18

Св. 32 до 36

20

Св. 36 до 40

22

Св. 40 до 44

24

±4

Св. 44 до 48

25

Св. 48 до 52

28

Св. 52 до 56

30

Св. 56 до 60

32

Св. 60 до 64

10

34

±5

Св. 64 до 70

36

Св. 70 до 76

38

Св. 76 до 82

40

Св. 82 до 88

42

Св. 88 до 94

44

Св. 94 до 100

46

Таблица 50

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s

е

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Т8

От 8 до 11

9

±2

Св. 11 до 14

11

Св. 14 до 17

12

±3

Св. 17 до 20

14

Св. 20 до 24

16

Св. 24 до 28

18

Св. 28 до 32

20

Св. 32 до 36

22

Св. 36 до 40

24

Св. 40 до 44

26

Св. 44 до 48

28

Св. 48 до 52

30

Св. 52 до 56

32

Св. 56 до 60

34

Св. 60 до 64

37

±4

Св. 64 до 70

40

Св. 70 до 76

43

Св. 76 до 82

46

Св. 82 до 88

48

Св. 88 до 94

52

Св. 94 до 100

56

Таблица 51

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s

е

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Т9

От 12 до 14

8

±2

Св. 14 до 17

10

±3

Св. 17 до 20

12

Св. 20 до 24

14

Св. 24 до 28

16

Св. 28 до 32

17

Св. 32 до 36

18

Св. 36 до 40

19

Св. 40 до 44

20

Св. 44 до 48

21

Св. 48 до 52

22

Св. 52 до 56

24

Св. 56 до 60

26

Св. 60 до 64

28

±4

Св. 64 до 70

30

Св. 70 до 76

32

Св. 76 до 82

34

Св. 82 до 88

36

Св. 88 до 94

38

Св. 94 до 100

40

Таблица 52

Размеры, мм

Условное обозначение сварного элемента

Конструктивные элементы

s

R±1

e

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

Т5

От 30 до 32

8

14

±3

Св. 32 до 36

15

Св. 36 до 40

16

Св. 40 до 44

17

Св. 44 до 48

18

Св. 48 до 52

19

Св. 52 до 56

20

Св. 56 до 60

21

Св. 60 до 64

10

22

±4

Св. 64 до 70

23

Св. 70 до 76

24

Св. 76 до 82

25

Св. 82 до 88

26

Св. 88 до 94

27

Св. 94 до 100

28

Св. 100 до 106

30

Св. 106 до 112

32

Св. 112 до 118

34

Св. 118 до 120

36

Таблица 53

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

В

b

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

Н1

От 2 до 5

3 - 20

0

+1,0

Св. 5 до 10

8 - 40

+1,5

Св. 10 до 29

12 - 100

+2,0

Св. 29 до 60

30 - 240

Таблица 54

Размеры, мм

Условное обозначение свариваемого соединения

Конструктивные элементы

s

В

b

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл

Н2

От 2 до 5

3 - 20

0

+1,0

Св. 5 до 10

8 - 40

+1,5

Св. 10 до 29

12 - 100

+2,0

Св. 29 до 60

30 - 240

4. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 55, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 55

мм

Толщина тонкой детали

Разность толщин деталей

От 1 до 4

1

Св. 4 до 20

2

Св. 20 до 30

3

Св. 30

4

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

Черт. 1

При разности в толщине свариваемых деталей свыше значений, указанных в табл. 55, на детали, имеющей большую толщину s1, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт. 2

Черт. 3

Черт. 4

5. Допускается смещение свариваемых кромок перед сваркой относительно друг друга, не более:

0,5 мм - для деталей толщиной до 4 мм;

1,0 мм - для деталей толщиной 4 - 10 мм;

0,1s, но не более 3 мм - для деталей толщиной 10 - 100 мм;

0,01s + 2 мм, но не более 4 мм - для деталей толщиной более 100 мм.

6. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения b до 4 мм. При этом соответственно может быть увеличена ширина шва е, е1.

(Измененная редакция, Изм. № 1).

7. При сварке в положениях, отличных от нижнего, допускается увеличение размера g и g1 не более:

1,0 мм - для деталей толщиной до 60 мм;

2,0 мм - для деталей толщиной свыше 60 мм.

8. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла.

Для несимметричных соединений с двусторонним швом в случае строжки корня первого шва допускается увеличение размеров подварочного шва до размеров первого шва.

9. Размер и предельные отклонения катета углового шва К, К1 должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3.

8, 9. (Измененная редакция, Изм. № 1).

10. (Исключен, Изм. № 1).

11. Минимальные значения катетов угловых швов приведены в приложении 1.

12. При применении электродов с более высоким временным сопротивлением разрыву, чем у основного металла, катет углового шва в расчетном соединении может быть уменьшен до значений, приведенных в приложении 2.

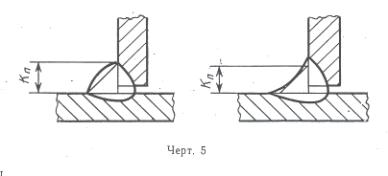

13. Допускается выпуклость и вогнутость углового шва до 30 % его катета. При этом вогнутость не должна приводить к уменьшению значения катета Кп (черт. 5), установленного при проектировании.







Примечание. Катетом Кп является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет Кп принимается любой из равных катетов, при несимметричном шве - меньший.

(Измененная редакция, Изм. № 1).

14. Допускается применять установленные настоящим стандартом основные типы сварных соединений, конструктивные элементы и размеры сварных соединений при сварке в двуокиси углерода электродной проволокой диаметром 0,8 - 1,4 мм (УП).

15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30 % номинального значения.

16. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до ±5°.

При этом соответственно может быть изменена ширина шва е, е1.

15, 16. (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

мм

Предел текучести свариваемой стали, МПа

Минимальный катет углового шва для толщины более толстого из свариваемых элементов

От 3 до 4

Св. 4 до 5

Св. 5 до 10

Св. 10 до 16

Св. 16 до 22

Св. 22 до 32

Св. 32 до 40

Св. 40 до 80

До 400

3

4

5

6

7

8

9

10

Св. 400 до 450

4

5

6

7

8

9

10

12

Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

мм

Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла

1,0

1,1

1,2

1,3

1,4

4

4

4

3

3

5

5

4

4

4

6

6

5

5

4

7

7

6

6

5

8

7

7

6

6

9

8

8

7

7

10

9

9

8

7

11

10

9

9

8

12

11

10

9

9

13

12

11

10

9

14

13

12

11

10

15

14

13

12

11

16

15

14

13

12

17

16

14

13

12

18

17

15

14

13

19

17

16

15

14

20

18

17

16

14

ПРИЛОЖЕНИЕ 3

Рекомендуемое

мм

Номинальный размер катета углового шва

Предельные отклонения размера катета углового шва от номинального значения

От 3 до 5 включ.

+1,0

-0,5

Св. 5 до 8 включ.

+2,0

-1,0

Св. 8 до 12 включ.

+2,5

-1,5

Св. 12

+3,0

-2,0

(Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.07.80 № 3827

2. Срок проверки 1990 г.

Периодичность проверки 5 лет

3. Взамен ГОСТ 5264-69

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ с Изменением № 1, утвержденным в январе 1989 г. (ИУС 4-89)

6. Срок действия продлен до 01.07.96 (Постановлением Госстандарта СССР от 03.05.90 № 1079)

СОДЕРЖАНИЕ






Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
