ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ

КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ

ЧАСТИ К НИМ.

КРЕСТОВИНЫ ПРЯМЫЕ СО СМЕЩЕННОЙ ОСЬЮ ОТВОДА

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.19-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук

ВНЕСЕНЫ Министерством промышленности строительных материалов СССР

Зам. министра Н.П. Кабанов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ

И ФАСОННЫЕ ЧАСТИ К НИМ

КРЕСТОВИНЫ ПРЯМЫЕ СО СМЕЩЕННОЙ

ОСЬЮ ОТВОДА

Конструкция и размеры

Cast iron waste pipes and fittings.

Duble branches with shifted axis.

Construction and dimensions

ГОСТ

6942.19-80

Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен

с 01.01.1982 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на прямые крестовины со смещенной осью отвода к чугунным трубам, предназначенным для систем внутренней канализации зданий.

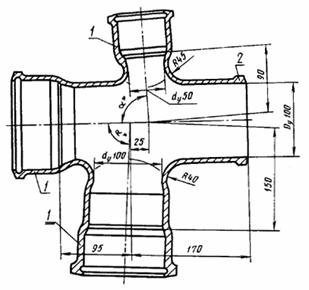

2. Конструкция и размеры прямых крестовин со смещенной осью отвода должны соответствовать указанным на чертеже.

* a = 87°30' или 90°, при этом размер 87°30' является предпочтительным, а в крестовинах высшей категории качества - обязательным.

Масса крестовины 8,0 кг

1 - раструбы типа I по ГОСТ 6942.2-80; 2 - хвостовик по ГОСТ 6942.2-80

Примечание. Размеры и масса даны без учета антикоррозионного покрытия.

Условное обозначение прямой крестовины со смещенной осью отвода:

Крестовина КПС-100´50 ГОСТ 6942.19-80.

3. Технические требования, правила приемки, методы контроля маркировка, упаковка, транспортирование, хранение, гарантии изготовителя — по ГОСТ 6942.0-80.
