ПРАВИТЕЛЬСТВО МОСКВЫ

МОСКОМАРХИТЕКТУРА

РУКОВОДСТВО
ПО ПРИМЕНЕНИЮ СТЕКЛОТКАНЕВЫХ
КОНСТРУКЦИОННЫХ СЕТОК
И СЕРПЯНОК «СТРОБИ»
ПРИ ПРОЕКТИРОВАНИИ
И СТРОИТЕЛЬСТВЕ ЗДАНИЙ

2002

1. Разработаны:

ГУ Городской координационный экспертно-научный центр «Энлаком»

Инж. Усатова Т. А.

Инж. Калинин А. Ю.

Инж. Бабаян И. С.

Группа компаний «СТРОБИ»

Инж. Мартынов А. С.

2. Подготовлено к утверждению и изданию

Управлением перспективного проектирования и нормативов Москомархитектуры

3. Утверждено и введено в действие указанием Москомархитектуры

от 20.09.02 № 59.

СОДЕРЖАНИЕ

1. Введение. 2

2. Сетки стеклотканевые конструкционные. 2

2.1. Сетки для штукатурных работ (внутренних и наружных). 2

2.1.1. Назначение и область применения. 2

2.1.2. Технология применения. 3

Сетки штукатурные для систем наружного утепления фасадов зданий. 3

Сетки штукатурные для армирования штукатурных и защитно-декоративных покрытий наружных и внутренних поверхностей зданий и сооружений. 5

2.2. Сетки для шпаклевочных внутренних работ. 6

2.2.1. Назначение и область применения. 6

2.2.2. Технология применения. 7

2.3. Сетки для армирования по технологии наливных полов. 8

2.4. Требования при проектировании. 8

2.5. Технические требования. 9

2.6. Правила приемки. 9

2.7. Методы контроля. 10

2.8. Транспортирование и хранение. 10

3. Серпянка стеклотканевая самоклеящаяся «СТРОБИ». 11

3.1. Назначение и область применения. 11

3.2. Технология применения. 11

3.2.1. Устройство швов между гипсокартонными и гипсоволокнистыми листами в конструкциях «КНАУФ ГИПС». 11

3.2.2. Устройство шва между гипсокартонными листами и другими листовыми материалами самоклеющейся серпянкой «СТРОБИ». 12

3.3. Технические требования. 12

3.4. Правила приемки. 13

3.5. Методы контроля. 13

3.6. Транспортирование и хранение. 13

4. Армировочная лента - серпянка «СТРОБИ» стандарт (лавсан). Рединка «СТРОБИ» (полипропилен). 13

4.1 Назначение и область применения. 13

4.2 Технология применения. 14

4.3. Технические требования. 15

4.4. Правила приемки. 15

4.5. Методы контроля. 15

4.6. Транспортирование и хранение. 15

5. Перечень нормативных документов. 15

Приложение № 1. 16

Приложение № 2. 17

1. ВВЕДЕНИЕ.

В руководстве изложены правила и методики применения стеклотканевых конструкционных сеток и серпянок «СТРОБИ» при проектировании и строительстве зданий.

Руководство включает следующие вопросы:

§      виды армировочных материалов;

§      требования предъявляемые к армировочным материалам;

§      технологии применения армировочных материалов;

§      правила приемки;

§      методы контроля.

Данное руководство позволит решать вопросы повышения качества производимых работ за счет правильного проектирования, соблюдения правил производства работ и осуществления контроля к применяемым материалам.

Настоящее руководство предназначено для проектных и строительных организаций, работающих в области жилищно-гражданского строительства

2. СЕТКИ СТЕКЛОТКАНЕВЫЕ КОНСТРУКЦИОННЫЕ.

Сетки представляют собой стеклянную ткань с прямоугольными ячейками фиксированных размеров, получаемую перевивочным переплетением основы и утка, или систему стеклянных комплексных нитей, скрепленных между собой крученой прошивной стеклянной комплексной нитью, пропитанную полиакрилатными дисперсиями или другим, аналогичным пропиточным составом, по нормативной документации, утвержденной в установленном порядке, шириной и длиной в соответствии с выпускаемой продукцией.

Сетки в зависимости от назначения выпускаются следующих видов: Сетки для штукатурных работ, Сетки для шпаклевочных работ. На все виды сеток имеются: Сертификат Соответствия и Техническое Свидетельство Госстроя РФ, Гигиенический Сертификат.

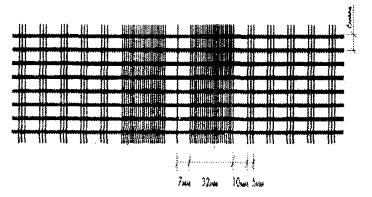

Принципиальный вид сеток - приложение № 1.

Соответствие марки сетки торговому наименованию - приложение № 2.

2.1. СЕТКИ ДЛЯ ШТУКАТУРНЫХ РАБОТ (внутренних и наружных).

2.1.1. Назначение и область применения.

Конструкционные стеклотканевые сетки предназначаются для:

§      армирования штукатурных и защитно-декоративных покрытий в системах наружного утепления фасадов зданий;

§      армирования штукатурных и защитно-декоративных покрытий наружных и внутренних поверхностей зданий и сооружений различного назначения;

§      защиты отштукатуренной поверхности от образования трещин;

§      ремонта растрескавшейся штукатурки;

§      увеличения механической прочности поверхности;

§      увеличения сроков эксплуатации зданий и сооружений без косметических и капитальных ремонтов;

§      снижения нагрузок вызванных перепадами температур и влажности.

Область применения в зависимости от марок сетки приведена в табл. № 1.

Табл. № 1

Марка сетки

Основное назначение

ССК-5×5

Армирующий элемент при наружных штукатурных работах, в т.ч. в технологии утепления стен зданий и сооружений.

ССКО-5×5

Армирующий элемент при наружных штукатурных работах, в т.ч. в технологии утепления стен зданий и сооружений. При гидроизоляционных работах.

ССК-Л1-5×5

Армирующий элемент при любых штукатурных работах внутри помещений, в т.ч. в местах примыкания коробок (дверных и оконных) к стенам. При гидроизоляционных работах.

ССК-И3-5×5

Армирующий элемент при штукатурных (до 6 мм) и шпатлевочных работах внутри помещений, в т.ч. в местах примыкания коробок (дверных и оконных) к стенам. При гидроизоляционных работах.

ССК-П

Армирующий элемент при наружных штукатурных работах, в т.ч. в технологии утепления наружных стен зданий и сооружений, при повышенных требованиях к прочности штукатурного слоя.

ССК-У*

Армирующий элемент при штукатурных работах на наружных и внутренних углах, в т.ч. в технологии утепления наружных стен зданий и сооружений.

* применяется в виде полос шириной 245 мм, получаемых при продольной разрезке сетки на равные части.

2.1.2. Технология применения.

§   Сетки штукатурные для систем наружного утепления фасадов зданий.

1. Подготовка поверхности к армированию:

Поверхность стены, не имеющая декоративных покрытий, должна быть тщательно промыта водой с помощью агрегатов высокого давления и просушена. При наличии масляных пятен или других видов загрязнения эти места следует очистить или обработать специальными составами для их нейтрализации.

Старая штукатурка должна быть проверена простукиванием по всей поверхности, сбита в местах обнаружения пустот и восстановлена.

Неровности и перепады более 1 см должны быть устранены, а трещины зашпаклеваны.

Окрасочные покрытия должны быть исследованы на совместимость с клеящим составом. При несовместимости этих составов необходимо полностью удалить старые покрытия.

Поверхность основания должна быть огрунтована специальным составом, глубоким пропитывающим средством "Интеко-И" (ТУ № 5775-40297330-003-97) или аналогичным составом (средний расход, в зависимости от подложки, 100-150 г/м). Грунтовку поверхностей следует выполнять только после отвердения и просушивания выравнивающих слоев.

Допустимые отклонения поверхности основания не более 10 мм. Измерения производятся 2-х метровой металлической рейкой с интервалом не менее 5-ти измерений на каждые 100 м поверхности.

Число неровностей (плавного очертания) не более 2-х на длине 2 м.

Предельно допустимая влажность основания перед нанесением грунтовочного состава не более 5 %.

2. Устройство базового армирующего слоя:

К устройству базового армирующего слоя штукатурки приступают после отвердения клеящего состава, фиксирующего положение утеплителя, и достижения прочного сцепления его с основанием, но не ранее 24 часов после приклейки.

Армирующий нижний слой штукатурки выполняется по проекту клеевым составом (рецепт № 51 ТУ № 5745-011-05668056-98 или аналогичный состав) в следующей последовательности;

- запаковочную сетку (сетка штукатурная стеклотканевая "СТРОБИ" ССК-5×5 или сетка "СТРОБИ" фасад ССКО-5×5) установить в местах пропуска инженерных коммуникаций, термошвов, оконных и дверных проемов и утопить в раствор с помощью терки, не допуская складок;

- разбить поверхность стены на захватки;

- рулоны сетки из стекловолокна (сетка штукатурная стеклотканевая "СТРОБИ" ССК-5×5 или сетка "СТРОБИ" фасад ССКО-5×5) перед наклейкой разметить и нарезать под размеры захватки, обеспечивая соблюдение величины их при наклейке (не менее 10 см);

- нанести на утеплитель ровный и гладкий слой штукатурного состава (толщиной 3-4 мм) по площади захватки (рис. 1);

- сразу после нанесения первого слоя штукатурки наложить на поверхность лист арматурной сетки и утопить его в раствор с помощью терки, не допуская складок (рис. 2);

- наложить второй слой штукатурного состава таким же способом, как и первый. При нанесении второго слоя штукатурки следить, чтобы шляпки (головки) дюбелей были скрыты, а также не допускается выход армирующей сетки на поверхность штукатурного слоя.

Рис. 1

Рис. 2

Дополнительные меры:

- толщина штукатурного слоя - первого 3-5 мм, второго - 2-3 мм, общая толщина защитного слоя должна составлять 5-8 мм;

- армирующую сетку следует накладывать вертикально при условии обеспечения перехлеста сеток на ширину 100 мм;

- для выполнения работ по декор-элементам применять стеклотканевую самоклеящуюся серпянку ТРОБИ" размером 90 см × 50 п.м;

- запрещается обрубать шпателем армирующую сетку на углах и в местах примыкания;

- во избежание, образования мелких частиц на поверхности запрещается чрезмерное выравнивание армирующего слоя. Возникающие шпаклевочные следует зашкурить после высыхания.

3. Устройство деформационных и температурных швов:

После устройства базового слоя обработать торцевые поверхности утеплителя в местах термошвов клеевым раствором, чтобы не было выходов армирующей сетки на поверхность. После технологической выдержки торцевые поверхности обработать импрегнацией "Интеко-И" с последующей окраской составом "Интеко-У" (ТУ № 5775-40297330-001-97 или аналогичный состав), за 2 раза. Термошвы заполнить уплотнителем (Велотерм), затем нанести на глубину до 10 мм герметик.

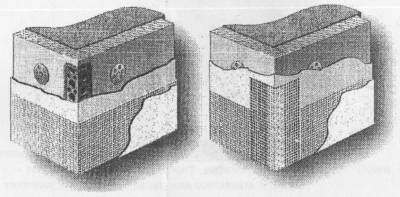

4. Устройство углов зданий оконных и дверных проемов.

Углы оконных и дверных проемов армируются дополнительными полосами сеток размером 200×300 мм (рис. 3) и устанавливаются до нанесения базового армирующего слоя (выполняются из сетки штукатурной стеклотканевой "СТРОБИ" ССК-5×5 или сетка "СТРОБИ" фасад ССКО-5×5).

Рис. 3

До устройства базового армирующего слоя, производится дополнительное армирование углов специальной углозащитной сеткой "СТРОБИ" ССК-У (рис. 4)

Рис. 4

или угловыми сетками с металлическим или пластиковым сердечником (рис 5).

Рис. 5

5. Устройство базового слоя в зоне цокольного этажа.

В зоне цокольного этажа для обеспечения необходимой стойкости против удара по поверхности утеплителя производится дополнительное армирование панцирной сеткой «СТРОБИ» ССК-П. После затвердевания дополнительного армирующего слоя последующие операции производятся по обычной технологии ис. 6).

Рис. 6.

§   Сетки штукатурные для армирования штукатурных и защитно-декоративных покрытий наружных и внутренних поверхностей зданий и сооружений.

6. Подготовка основания.

Основание, на котором проводятся штукатурные работы, должно быть крепким и чистым. Остатки старых красок, покрытий, жира, пыли следует удалить. Неровности более 20 мм следует заполнить штукатурным составом. Основание с повышенным влагопоглощением следует загрунтовать.

7. Нанесение штукатурного-клеевого раствора.

На подготовленное основание равномерно по всей поверхности нанести штукатурно-клеевой раствор зубчатой теркой (рис. 7).

8. Укладка и вдавливание стеклотканевой сетки.

Уложить штукатурную стеклотканевую сетку "СТРОБИ" ССК-5×5 или сетка "СТРОБИ» фасад ССКО-5×5 на наружную поверхность, а сетки "СТРОБИ» стандарт ССК Л-5×5 или сетка "СТРОБИ» интерьер ССК И3-5×5 - на внутреннюю поверхность в виде вертикальных полос с перехлестом полотен не менее 10 см и вдавить в штукатурно-клеевой раствор мастерком или полутерком. Толщина слоя армирования должна быть не менее 3 мм (рис. 8).

Рис. 7

Рис. 8

9. Монтаж угловых элементов.

Уложить угловые элементы на штукатурно-клеевой раствор, сетку вдавить в штукатурно-клеевой раствор мастерком или шпателем (рис. 9).

10. Нанесение заключительного слоя штукатурки.

После полного высыхания штукатурно-клеевого раствора нанести заключительный слой штукатурки (рис. 10).

Рис. 9

Рис. 10

11. Устройство оконных и дверных проемов.

Оконные и дверные проемы армируются дополнительными полосами сеток шириной 300 мм и устанавливаются до нанесения первого армирующего слоя. Работы выполняются с применением сетки штукатурной стеклотканевой "СТРОБИ" ССК-5×5 или сетки "СТРОБИ" фасад ССКО-5×5 (на наружную поверхность) и с применением сетки штукатурной стеклотканевой "СТРОБИ" стандарт ССК Л-5×5 или сетки "СТРОБИ" интерьер ССК И3-5×5 (на внутреннюю поверхность).

12. Устройство углов зданий.

Работы выполняются с применением специальной углозащитной сетки "СТРОБИ" ССК-У (рис. 4) или угловыми сетками с металлическим или пластиковым сердечником (рис. 5).

2.2. СЕТКИ ДЛЯ ШПАКЛЕВОЧНЫХ ВНУТРЕННИХ РАБОТ.

2.2.1. Назначение и область применения.

Конструкционные стеклотканевые сетки предназначаются для:

§      армирования шпаклевочных покрытий внутренних поверхностей зданий и сооружений различного назначения;

§      защиты зашпаклеванной поверхности от образования трещин;

§      ремонта растрескавшейся шпаклевки;

§      увеличения механической прочности поверхности;

§      увеличения сроков эксплуатации зданий и сооружений без косметических и капитальных ремонтов;

§      снижения нагрузок вызванных перепадами температур и влажности.

Область применения в зависимости от марок сетки приведена в табл. 2.

Табл. № 2

Марка сетки

Основное назначение

ССК-Т

Армирующий элемент при любых шпаклевочных работах на стенах и потолке, в т.ч. в местах примыкания коробок (дверных и оконных) к стенам внутри помещений. При гидроизоляционных работах.

ССК-Т3

Армирующий элемент при финишных шпаклевочных работах на стенах и потолке, в т.ч. в местах примыкания коробок (дверных и оконных) к стенам внутри помещений. При гидроизоляционных работах.

ССК-И3-5×5

Армирующий элемент при шпаклевочных работах, при повышенных требованиях к прочности шпаклевочного слоя, на стенах и потолке в т. в местах примыкания коробок (дверных и оконных) к стенам внутри помещений. При гидроизоляционных работах.

2.2.2. Технология применения.

1. Подготовка основания.

Основание, на котором проводятся шпаклевочные работы должно быть крепким и чистым. Остатки старых красок, покрытий, жира, пыли следует удалить. Неровности более 20 мм следует заполнить штукатурным составом. Основание с повышенным влагопоглощением следует загрунтовать. Нанести на поверхность шпаклевочный состав ис. 11).

2. Укладка и вдавливание стеклотканевой сетки.

Уложить сетку (сетка малярная стеклотканевая "СТРОБИ" 2×2 стандарт ССК-Т, сетка "СТРОБИ" универсал ССК-Т3 или сетка штукатурная стекло тканевая "СТРОБИ" 5×5 интерьер ССК-И3) на свеженанесенный шпаклевочный состав (внахлест полотен не менее 10 см). Притопить сетку с помощью мастерка или полутерка, равномерно покрывая всю поверхность (рис. 12 и 13).

3. Нанесение финишного слоя шпаклевки.

Нанести на армированную поверхность заключительный слой шпаклевки, зашкурить поверхность (рис. 14).

Рис. 11

Рис. 12

Рис. 13

Рис. 14

2.3. СЕТКИ ДЛЯ АРМИРОВАНИЯ ПО ТЕХНОЛОГИИ НАЛИВНЫХ ПОЛОВ.

Сетка армировочная "СТРОБИ" 10×10 ССКО-10×10 применяется для усиления слабой основы и там, где есть риск плохого сцепления с основой. Сетку тщательно прикрепить к основанию (в случае ненадлежащего закрепления существует опасность возникновения неровной поверхности). Нанести самовыравнивающуюся смесь ис. 15).

Рис. 15

2.4. ТРЕБОВАНИЯ ПРИ ПРОЕКТИРОВАНИИ.

1. Сетки должны применяться в соответствии с техническими свидетельствами Госстроя России на системы утепления наружных стен зданий и техническим инструкциям по производству отдельных видов работ.

2. Сетки могут применяться в многослойных системах наружного утепления фасадов зданий, в т.ч. указанных в "Рекомендациях по проектированию и монтажу многослойных систем наружного утепления зданий", утвержденных и введенных в действие Москомархитектурой Указанием от 12.04.01 г. № 21.

3. В зависимости от области применения, по физико-механическим характеристикам сетки должны соответствовать данным приведенным в табл. 3.

Табл. № 3



Сетка малярная СТРОБИ 2×2 стандарт

Сетка малярная СТРОБИ универсал

Сетка штукатурная СТРОБИ 5×5 усиленная

Сетка штукатурная СТРОБИ 5×5 фасад

Сетка штукатурная СТРОБИ 5×5 стандарт

Сетка штукатурная СТРОБИ 5×5 интерьер

Сетка армировочная СТРОБИ 10×10

Сетка СТРОБИ панцирная

Сетка СТРОБИ углозащитная

1. Содержание пропиточного состава, %



15

15

20

18

18

15

15

18

15

2. Толщина, мм, не менее



0,13

0,13

0,44

0,36

0,3

0,2

0,30

0,60

0,60

3. Масса на единицу площади г./м. кв.



60±15

45±10

200±20

160±10

125+5
-20

60±10

80±15

340±40

340±40

4. Номинальный размер ячеек, мм×мм



2,5×2,5

3,3×3,3

5×5

5×5

5×5

5×5

10×10

По рисунку

По рисунку

5. Разрывная нагрузка Н/5 см, не менее:

Основа:

690

540

2000

1370

1300

700

720

3140

-

уток:

390

290

2000

1570

800

550

980

1865

2590

6. Разрывная нагрузка после 28 дней хранения в 5 %-ом растворе NaOH при температуре 18-30 °С, Н/5 см, не менее:

Основа:

295

270

1155

800

650

350

452

1815

-

уток:

100

140

1155

935

400

275

566

1075

1425

7. Разрывная нагрузка после «быстрого» теста (6 часов выдержки в растворе, содержащем 0,88 г NaOH, 3,45 г КОН и 0,48 г Са(ОН)2 в 1 л дистиллированной воды при температуре 75-80 °С) Н/5 см, не менее:

Основа:

440

270

1000

725

650

350

395

1485



уток:

225

140

1000

800

400

275

490

920

1300

8. Потери прочности при проверке морозостойкости, %, не более:

Основа:

10

10

15

15

10

10

15

15

15

уток:

10

10

15

15

10

10

15

15

15

Данные характеристики могут быть изменены, поэтому для получения полной информации необходимо обращаться к разработчикам (См. приложение № 2).

2.5. Технические требования.

1. Сетки должны соответствовать требованиям технических условий № 6-48-00204961-29-98 и изготавливаться по технологическому регламенту. Качество сеток должно подтверждаться следующими документами: Сертификат Соответствия и Техническое Свидетельство Госстроя РФ, Гигиенический Сертификат.

2. Сетки в зависимости от назначения по физико-механическим характеристикам, должны соответствовать показателям, приведенным в таблице № 3.

3. Сетки не должны иметь дефектов: разрывов, складок, пропуска одиночных основных и уточных нитей длиной более 50 см и концов оборванных нитей длиной более 50 см. Сетки не должны иметь мест с полным затеканием ячеек площадью более 200 см2 на 1 м2 дыр, не допускается бахрома более 5 мм.

4. Сетки должны быть щелочестойкими. По норме щелочестойкости для всех марок сеток потеря прочности после 28 суток выдержки в 5 % растворе NaOH при температуре (18-30 °С), должна составлять не более 50 % от начальных разрывных характеристик (пункты 5 и 6 табл. 3).

5. Сетки должны быть плотно намотаны в рулон или на гильзу по ТУ № 6-48-00204961-29-98. Длина куска в рулоне должна быть не менее 10 м. По согласованию с потребителем допускается поставка сеток без гильз и валиков.

6. Каждый рулон сетки упаковывают в полиэтиленовую пленку (ГОСТ 10354-82), и для закрепления слоев перевязывают шпагатом (ГОСТ 17308-88) или другим аналогичным перевязочным материалом, или концы упаковки заправляют во внутрь гильзы.

7. В рулон вкладывается этикетка с указанием:

- наименования сеток, торгового названия;

- области применения;

- способа применения;

- обозначения знака соответствия на сертифицированную продукцию (если имеется);

- другой информации по усмотрению изготовителя.

Также к каждому рулону может быть прикреплен ярлык с указанием:

- марки сетки;

- номера рулона;

- количества погонных метров в рулоне;

- количества кусков в рулоне;

- даты выпуска;

- наименования сеток, торгового названия;

- наименования завода-изготовителя.

2.6. Правила приемки.

1. Правила приемки осуществляются по ГОСТ 6943.0-93. Для проверки качества сетки по физико-механическим показателям от партии отбирают 1 рулон.

2. Качество сетки по показателям 1, 2, 3, 5 таблицы 1 изготовитель проверяет на каждой партии, по показателям 6, 7, 8 - по требованию потребителя (но не реже одного раза в месяц), и при изменении рецептуры и технологии изготовления. Предприятие-изготовитель по требованию потребителей должно предъявлять протоколы периодических испытаний.

3. Сетки поставляются партиями. Партией считается количество сетки одной марки, выработанной на одном виде пропиточного состава и сопровождаемой одним документом о качестве, удостоверяющим соответствие качества требованиям технических условий, с указанием:

- наименования предприятия-изготовителя и его товарного знака, и знака соответствия на сертифицированную продукцию;

- марки сетки;

- номера партии;

- количества метров в партии;

- результатов испытаний или сертификационных испытаний, или подтверждения о соответствии требованиям технических условий;

- даты приемки;

- обозначения технических условий;

- штампа и подписи отдела технического контроля.

2.7. Методы контроля.

1. Определение ширины и длины осуществляется по ГОСТ 6943.17-94.

2. Определение количества нитей на единицу длины основы и утка производится по ГОСТ 6943.15-94.

3. Внешний вид и цвет определяют визуально на машине в процессе изготовления. Размеры пороков внешнего вида определяют металлической линейкой по ГОСТ 427-75.

4. Для определения содержания пропиточного состава сетки определяют массу на единицу площади стеклонаполнителя по ГОСТ 6943.16-94. Содержание пропиточного состава Y1 в % определяют по формуле:

где G -  среднее арифметическое значение массы на единицу площади сетки, в г/м2;

Y -  масса на единицу площади непропитанной сетки, в г/м2.

5. Определение толщины осуществляется по ГОСТ 6943.18-94.

6. Определение разрывной нагрузки сеток производиться по ГОСТ 6943.10-79. Для лабораторных испытаний отрезают полоску шириной 50 мм. При выкраивании образцы вырезают из различных участков площади пробы. Допускается испытывать образцы без проклейки концов. Скорость опускания нижнего зажима 100 мм/мин.

Разрывную нагрузку Р в Н (кгс) вычисляют по формуле:

где r1; r2; r3 -   разрывная нагрузка одной нити по каждому образцу, Н (кгс);

n -   число нитей в 1 м.

За окончательный результат испытания принимают среднее арифметическое всех результатов испытаний.

7. Определение разрывной нагрузки после 28 дней хранения в 5 %-ом растворе NaOH, при температуре (18-30) °С.

Образцы помещают на 28 дней в стеклянный или фарфоровый сосуд с 5 %-ным раствором NaOH, так чтобы они не соприкасались друг с другом. Раствор для проведения испытания используют через сутки после приготовления. По истечении 28 дней образцы вынимают из сосуда, и промывают дистиллированной водой 10 минут, температурой (20±5) °С, затем образцы просушивают в сушильном шкафу при температуре (60±2) °С в течение 3-х дней (не менее 6 часов в сутки), и испытывают на разрывную нагрузку по основе и утку по ГОСТ 6943.10-79.

8. Определение разрывной нагрузки «быстрого» теста по пунктам 6-7 аналогично испытаниям «Разрывная нагрузка после 28 дней хранения в 5 %-ом растворе NaOH при температуре 18-30 °С».

2.8. Транспортирование и хранение.

1. Сетки транспортируют всеми видами транспорта в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

2. Транспортирование сеток железнодорожным транспортом мелкими отправками должно проводиться только в пакетированном виде. Пакеты должны формировать из однородных грузов. Формирование транспортных пакетов на плоских поддонах по ГОСТ 26663-85. Основные параметры и размеры транспортных пакетов в соответствии с ГОСТ 24597-81, средства скрепления грузов в транспортные пакеты по ГОСТ 21650-76.

3. Допускается сетки транспортировать железнодорожным транспортом без транспортной тары по вагонными отправками или в универсальных или специализированных контейнерах.

4. Транспортирование, и хранение продукции отправляемой в районы Крайнего Севера и труднодоступные районы по ГОСТ 15846-79.

5. Хранение сетки должно осуществляться в упаковке изготовителя в закрытых помещениях.

6. Рулоны сетки при хранении должны находиться в горизонтальном состоянии или должны быть уложены горизонтально не более чем в десять рядов по высоте. Рулоны сетки должны быть уложены параллельно друг другу.

3. СЕРПЯНКА СТЕКЛОТКАНЕВАЯ САМОКЛЕЯЩАЯСЯ «СТРОБИ».

Серпянка представляет собой рулоны из стеклотканевой сетки (ТУ 6-48-00204961-29-98) с нанесенным клеевым составом, шириной и длиной в соответствии с ассортиментом выпускаемой продукции.

Условное обозначение серпянки состоит из:

- названия - Серпянка "СТРОБИ";

- вида: сетчатая стеклотканевая самоклеящаяся;

- артикула;

- размера.

3.1. Назначение и область применения.

Серпянка самоклеящаяся применяется для:

§        армирования стыков гипсокартона, ДСП, ДВП и других листовых материалов;

§        ремонта трещин на потолках и стенах при ремонтных работах;

§        армирования мест примыкания дверных и оконных коробок к стенам;

§        ремонта трещин гипсокартона, ДСП, ДВП и других листовых материалов;

§        сплошного армирования для укрепления поверхности и предотвращения образования трещин.

3.2. Технология применения.

3.2.1. Устройство швов между гипсокартонными и гипсоволокнистыми листами в конструкциях «КНАУФ ГИПС».

В настоящее время на стадии разработки и утверждения находятся европейские нормы «Дизайн облицовка гипсокартонными листами» (CEN/TC 241-WG4), где определяются три различные степени качества (основная, стандартная и высококачественная) швов.

В качестве оказания помощи клиентам фирма «КНАУФ» разработала таблицу, которая наряду с указанием различных типов кромок и соответствующих шпаклевочных материалов, определяет также три типа качества швов - технически необходимое, качественное и высококачественное.

Подробную информацию о технологии устройства указанных вариантов швов можно получить в технических отделе «КНАУФ ГИПС», а также ознакомившись со следующей нормативной документацией на комплектные системы «КНАУФ»:

1. «Перегородки поэлементной сборки из гипсокартонных листов на металлическом и деревянном каркасах для жилых, общественных и производственных зданий», серия 1.031.9.-2.00.

2. «Облицовка поэлементной сборки из гипсокартонных листов ограждающих конструкций для жилых, общественных и производственных зданий», серия 1.073.9.-2.00.

3. «Подвесные потолки поэлементной сборки из гипсокартонных и гипсоволокнистых листов на деревянном и металлическом каркасах для жилых, общественных и производственных зданий», серия 1.045.9.-2.00.

4. «Перегородки поэлементной сборки из гипсоволокнистых листов на металлическом и деревянном каркасах для жилых, общественных и производственных зданий», серия 1.031.9.-2.00.

5. «Облицовка поэлементной сборки из гипсокартонных листов ограждающих конструкций для жилых, общественных и производственных зданий, стены. Мансардные помещения. Коммуникационные шахты», шифр М 25.41/2000.

6. Свод правил - СП 55-101-2000 «Ограждающие конструкции с применением гипсокартонных листов».

7. Свод правил - СП 55-102-2001 «Конструкции с применением гипсоволокнистых листов».

3.2.2. Устройство шва между гипсокартонными листами и другими листовыми материалами самоклеющейся серпянкой «СТРОБИ».

1. Подготовка поверхности и наклеивание серпянки.

Подготовить поверхность к армированию: очистить от пыли и грязи, при необходимости, зашкурить. Развернуть серпянку "СТРОБИ" на необходимую длину шва или трещины. Наклеить серпянку "СТРОБИ" сверху вниз. При ремонте трещин лента должна выступать на 2 см за края трещины (рис. 16).

2. Нанесение шпаклевочного слоя.

Зашпаклевать поверхность, убедившись, что шпаклевка прошла через ячейки ленты и заполнила шов или трещину, полностью соблюдая технологию применения используемой шпаклевки. Зашкурить поверхность и выполнить финишную обработку армированной поверхности (рис. 17).

Рис. 16

Рис. 17

3. В отдельных случаях для сплошного армирования поверхности применяется стеклотканевая самоклеящаяся серпянка "Строби" размером 90 см×50 п. Наклеивание полотен производится встык.

3.3. Технические требования.

1. Серпянка должна соответствовать требованиям технических условий ТУ № 8388-18414328-001-00 и изготавливаться по технологическому регламенту.

2. По линейным размерам серпянка должна соответствовать требованиям технических условий.

Ширина серпянки должна быть не менее 5 см.

3. Допустимое отклонение по линейным размерам ± 3 %.

4. Серпянка не должна иметь складок, разрывов и дыр.

5. Серпянка должна быть намотана в рулон с внутренней гильзой.

6. В одном рулоне серпянки допускается одна склейка. Минимальная длина от начала или конца рулона до склейки - 3 метра.

7. Края рулона должны быть отрезаны перпендикулярно боковой линии.

8. Каждый рулон серпянки упаковывается в термоусадочную пленку или полиэтиленовый пакет по технологическому регламенту, утвержденному в установленном порядке.

9. К каждому рулону серпянки упакованному в термоусадочную пленку прилагается этикетка с условным обозначением. На упаковку из полиэтилена наносится условное обозначение.

10. По физико-механическим характеристикам серпянка должна соответствовать данным, приведенным в табл. 4.

Табл. № 4

Наименование показателей

Серпянка "СТРОБИ"

1. Содержание пропиточного состава, %

15

2. Толщина, мм не менее

0,13

3. Масса на единицу площади г./м. кв.

45

4. Клеевой состав

Акриловый

5. Номинальный размер ячеек мм×мм, не более

3,3×3,3

6. Разрывная нагрузка Н/5 см, не менее:



основа:

540

уток:

290

8. Стандартные размеры: (ширина×длина)

5 см × 20 м
5 см × 45 м
5 см × 90 м
15 см × 23 м
90 см × 50 п
.

3.4. Правила приемки.

1. Для контроля соответствия требованиям пп.: 2; 3; 4; 6; 7; отбирают один рулон из 500 выпущенных данного артикула.

2. Для контроля соответствия требованиям пп.: 8; 9; отбирают одну упаковку из 100 выпущенных данного артикула.

3.5. Методы контроля.

1. Определение линейных размеров - ГОСТ 427-75.

2. Определение внешнего вида визуально на машине в процессе производства.

3. Определение разрывной нагрузки по ГОСТ 6943.10-79. Длина образца не менее 220 мм.

4. Определение массы на единицу площади по ГОСТ 6943.16-94.

3.6. Транспортирование и хранение.

1. Серпянка транспортируется всеми видами транспорта в соответствии с правилами перевозок грузов, действующими на транспорте данного вида Размещение и крепление грузов, должны соответствовать техническим условиям погрузки и крепления грузов.

2. Хранение серпянки должно осуществиться в упаковке изготовителя в закрытых помещениях.

3. Изготовитель гарантирует соответствие серпянки требованиям технических условий при соблюдении условий транспортирования и хранения.

4. АРМИРОВОЧНАЯ ЛЕНТА - СЕРПЯНКА «СТРОБИ» СТАНДАРТ (ЛАВСАН). РЕДИНКА «СТРОБИ» (ПОЛИПРОПИЛЕН).

Серпянка представляет собой рулоны из нетканого материала лавсана, полипропилена и других аналогичных нетканых материалов (ТУ 17 РСФСР 16-11270-87, ТУ 17 РСФСР 52-98-14-80, ТУ 4124320-87, ТУ № 8388-18414328-001-00, ТУ № 8388-18414328-002-00 и др.) шириной и длиной в соответствии с ассортиментом выпускаемой продукции.

Условное обозначение серпянки состоит из:

названия - Серпянка "СТРОБИ";

артикула;

размера.

4.1 Назначение и область применения.

Армировочные ленты «СТРОБИ» предназначены для:

§   армирования и защиты от трещин в местах соединения потолка со стенами;

§   армирования и защиты от трещин внутренних углов помещений;

§   армирования и защиты от трещин стыков межпанельных плит (рустов);

§   проклейки стыков гипсокартона, оргалита, ДСП, и др. листовых материалов;

§   ремонта трещин на потолках и стенах перед покраской и наклеиванием обоев.

При толщине слоя шпаклевки менее 1 мм применяется рединка «СТРОБИ», при толщине слоя шпатлевки более 1 мм применяется серпянка «СТРОБИ» стандарт.

4.2 Технология применения.

Технология № 1

1. Подготовить поверхность к армированию: очистить от пыли и грязи, зашпаклевать. Нанести на высохшую зашпаклеванную поверхность клей кистью или валиком, предварительно убедившись в пригодности используемого клея для данной поверхности (рис. 18).

2. Наклеить серпянку "СТРОБИ", полностью соблюдая технологию применения используемого клея (рис. 18).

3. Загрунтовать поверхность, армированную серпянкой "СТРОБИ"; зашпаклевать поверхность, полностью соблюдая технологию применения используемой шпаклевки, зашкурить поверхность и выполнить финишную обработку армированной поверхности (рис. 19).

Рис. 17

Рис. 18

Рис. 19

Технология № 2

1. Подготовить поверхность к армированию: очистить от пыли и грязи, при необходимости зашкурить. Нанести на армируемую поверхность шпаклевку, предварительно убедившись в пригодности используемой шпаклевки для данной поверхности (рис. 20).

2. Уложить серпянку "СТРОБИ" на армируемую поверхность и аккуратно шпателем вдавить серпянку в шпаклевку (рис. 21).

3. Загрунтовать поверхность, армированную, серпянкой "СТРОБИ", зашпатлевать поверхность, полностью соблюдая технологию применения используемой шпатлевки, зашкурить поверхность и выполнить финишную обработку армированной поверхности (рис. 22).

*Для применения рединки "СТРОБИ" используются вышеуказанные технологии.

Рис. 20

Рис. 21

Рис. 22

4.3. Технические требования.

1. Серпянка должна соответствовать требованиям технических условий ТУ № 8388-18414328-001-00 и ТУ № 8388-18414328-002-00 и изготавливаться по технологическому регламенту.

2. По линейным размерам серпянка должна соответствовать требованиям технических условий.

Ширина серпянки должна быть не менее 5 см.

3. Допустимое отклонение по линейным разменам ± 3 %. Серпянка не должна иметь складок, разрывов и дыр.

4. Серпянка должна быть намотана в рулон без внутренней гильзы.

В одном рулоне серпянки допускается одна склейка. Минимальная длина от начала или конца рулона до склейки - 3 метра.

5. Края рулона должны быть отрезаны перпендикулярно боковой линии.

6. Каждый рулон серпянки упаковывается в термоусадочную пленку или полиэтиленовый пакет по технологическому регламенту, утвержденному в установленном порядке.

7. К каждому рулону серпянки упакованному в термоусадочную пленку прилагается этикетка с условным обозначением.

8. По материалам армировочные ленты должна соответствовать данным приведенным в табл. 5.

Табл. № 5

Наименование показателей

Серпянка "СТРОБИ" стандарт

Рединка «СТРОБИ»

Масса на единицу площади г/м. кв.

лавсан 50

полипропилен 15-40

Метод скрепления волокон

термоскрепление

термоскрепление

4.4. Правила приемки.

1. Для контроля соответствия требованиям п.п. 2; 3; 4; 5; отбирают один рулон из 500 выпущенных данного артикула.

2. Для контроля соответствия требованиям п.п. 6; 7 отбирают одну упаковку из 100 выпущенных данного артикула.

4.5. Методы контроля.

1. Определение линейных размеров - ГОСТ 427-75.

4.6. Транспортирование и хранение.

1. Серпянка транспортируется всеми видами транспорта в соответствии с правилами перевозок грузов, действующими на транспорте данного вида. Размещение и крепление грузов, должны соответствовать техническим условиям погрузки и крепления грузов.

2. Хранение серпянки должно осуществиться в упаковке изготовителя в закрытых помещениях.

5. ПЕРЕЧЕНЬ НОРМАТИВНЫХ ДОКУМЕНТОВ.

ГОСТ 12.1.044-89           ССБТ Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 6943.0-93              Стекловолокно. Правила приемки.

ГОСТ 6943.10-79            Материалы текстильные стеклянные. Метод определения разрывной нагрузки и удлинения при разрыве.

ГОСТ 6943.15-94            Стекловолокно. Ткани. Нетканые материалы. Метод определения количества нитей на единицу длины основы и утка

ГОСТ 6943.16-94            Стекловолокно. Ткани. Нетканые материалы. Метод определения массы на единицу площади.

ГОСТ 6943.17-94            Стекловолокно. Ткани. Нетканые материалы. Метод определения ширины и длины.

ГОСТ 6943.18-94            Стекловолокно. Ткани. Нетканые материалы. Метод определения толщины.

ГОСТ 10354-82               Пленка полиэтиленовая. Технические условия.

ГОСТ 14192-96               Маркировка грузов.

ГОСТ Р 50460-92            Знак соответствия при обязательной сертификации. Форма, размеры и технические требования.

СП 12-101-98                  Технические правила производства наружной теплоизоляции зданий с тонкой штукатуркой по утеплителю.

ТУ № 8388-184143         Серпянки "СТРОБИ"

28-001-00

ТУ № 8388-184143         Рединка "СТРОБИ"

28-002-00

ТУ № 6-48-002049 61-29-9                        Сетки стеклянные конструкционные

Техническое Свидетельство                      № ТС-07-0443-01 от 28.12.2001 г.

Госстроя РФ

Сертификат Соответствия                         № 0148822* от 29.12.2001 г.

Госстроя РФ

Гигиенический Сертификат                      № 77.01.06.570.П.03816.02.2 от 15.02.02.

Центра Госсанэпиднадзора в г. Москва.

ПРИЛОЖЕНИЕ № 1

Принципиальный вид сеток.

Сетка малярная стеклотканевая "СТРОБИ" 2×2 стандарт

Рис № 1.1.

Сетка малярная стеклотканевая "СТРОБИ" универсал

Рис № 1.2.

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 фасад

Рис № 1.3.

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 стандарт

Рис № 1.3.

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 интерьер

Рис № 1.3.

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 усиленная

Рис № 1.3.

Сетка армировочная стеклотканевая "СТРОБИ" 10×10

Рис № 1.4.

Сетка панцирная стеклотканевая "СТРОБИ"

Рис № 1.5.

Сетка углозащитная стеклотканевая "СТРОБИ"

Рис № 1.6.

Рис. 1.1; 1.2

Рис. 1.3

Рис. 1.4

Рис. 1.5

Рис. 1.6.

ПРИЛОЖЕНИЕ № 2

Соответствие марки сетки торговому наименованию

Торговое наименование

Марка сетки

Сетка малярная стеклотканевая "СТРОБИ" 2×2 стандарт

ССК

Сетка малярная стеклотканевая "СТРОБИ" универсал

ССК-Т3

Сетка штукатурная стеклотканевая "СТРОБИ 5×5 фасад

ССКО-5×5

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 стандарт

ССК-Л1-5×5

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 интерьер

ССК-И3-5×5

Сетка штукатурная стеклотканевая "СТРОБИ" 5×5 усиленная

ССК-5×5

Сетка армировочная стеклотканевая "СТРОБИ" 10×10

ССКО-10×10

Сетка панцирная стеклотканевая "СТРОБИ"

ССК-П

Сетка углозащитная стеклотканевая "СТРОБИ"

ССК-У

По вопросам изменений физико-механических характеристик армировочных материалов обращаться:

1. Группа компаний «СТРОБИ» тел: 363-97-74.

2. ГУ Городской координационный экспортно-научный центр «Энлаком», тел: 147-42-98.




Яндекс цитирования



   Copyright © 2007-2024,  www.tehlit.ru.

[ ѓосты, стандарты, нормативы, инструкции, правила, строительные нормы ]
