ГОСТ 8193-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПОВ Р65 И Р75

Конструкция и размеры

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ
ТИПОВ Р65 И Р75

Конструкция и размеры

Double-headed fish plates for P65, P75 rails.

Design and dimensions

ГОСТ
8193-73

Дата введения 01.01.75

1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типов Р65 и Р75.

Настоящий стандарт соответствует СТ СЭВ 1669 в части конструкции и размеров.

(Измененная редакция, Изм. № 2).

2. Конструкции и размеры поперечного сечения накладок должны соответствовать указанным на черт. 1.

Черт. 1

* Размеры для справок.

Примечания:

1. Радиусы закруглений, не указанные на чертеже, выполняют размером (4±2,0) мм.

2. Размеры, на которые не установлены предельные отклонения в готовых накладках, должны обеспечиваться технологией. Предельные отклонения не должны превышать ±1,0 мм.

3. В скобках указаны размеры для накладок, не рекомендуемых к применению.

(Измененная редакция, Изм. № 1, 2, 3).

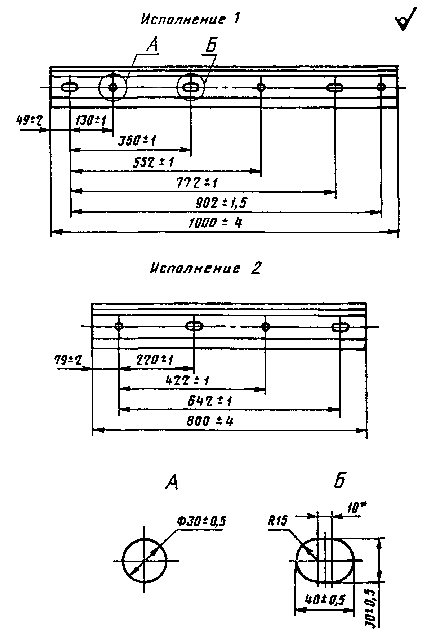

3. Длина накладок, расположение и размеры болтовых отверстий с наружной стороны должны соответствовать указанным на черт. 2 и 3.

Исполнение накладок устанавливают по согласованию между изготовителем и потребителем.

Черт. 2

* Размеры для справок.

Примечание. Размеры отверстий указаны со стороны продавливания.

Черт. 3

Пример условного обозначения накладки к рельсам типов Р65 и Р75 в исполнении 1:

Накладка 1Р65 ГОСТ 8193-73

То же, в исполнении 2:

Накладка 2Р65 ГОСТ 8193- 73.

(Измененная редакция, Изм. № 1, 2).

4. Расчетные данные конструкции накладок приведены в приложении 1.

5. Технические требования - по ГОСТ 4133.

4, 5. (Введены дополнительно, Изм. № 2).

6. (Исключен, Изм. № 1).

7. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Расчетные данные

Площадь поперечного сечения проката, см2............. 38,45 (38,75)

Расстояние до центра тяжести, см:

от верха накладки......................................................... 6,42

от низа накладки.......................................................... 6,33

от внешней грани......................................................... 2,01

Угол наклона осей к горизонту:

главной.......................................................................... -3º 22’

нейтральной.................................................................. 27º 46’

Момент инерции, см4:

относительных центральных осей:

горизонтальной............................................................ 524,3 (528,0)

вертикальной................................................................ 52,0 (53,3)

центробежный.............................................................. 27,8 (-28,05)

относительно главных осей:

наибольший................................................................... 526,4 (530,0)

наименьший.................................................................. 51,2 (51,6)

Момент сопротивления, см3:

по верху......................................................................... 82,4 (82,5)

по низу........................................................................... 83,6 (83,8)

по внешней грани (наибольший)................................ 26,4 (26,5)

Масса, кг

1 м проката.................................................................... 30,18 (30,42)

накладки исполнения 1............................................... 29,26 (29,50)

накладки исполнения 2............................................... 23,59 (23,78)

накладки исполнения 3............................................... 23,74 (23,93)

накладки исполнения 4............................................... 26,63 (26,85)

Примечания:

1. Масса определена исходя из номинальных размеров и относительной плотности стали 7,85.

2. В скобках указаны конструктивные расчетные данные для накладок, изготовляемых на нереконструированных прокатных станах.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР

РАЗРАБОТЧИКИ

В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 № 2159

3. Стандарт соответствует СТ СЭВ 1669-79 в части конструкции и размеров

4. ВЗАМЕН ГОСТ 8193-56

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта

ГОСТ 4133-73

5

СТ СЭВ 1669-79

1

6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, 3, утвержденными в ноябре 1979 г., апреле 1981 г., декабре 1989 г. (ИУС 12-79, 7-81, 4-90)
